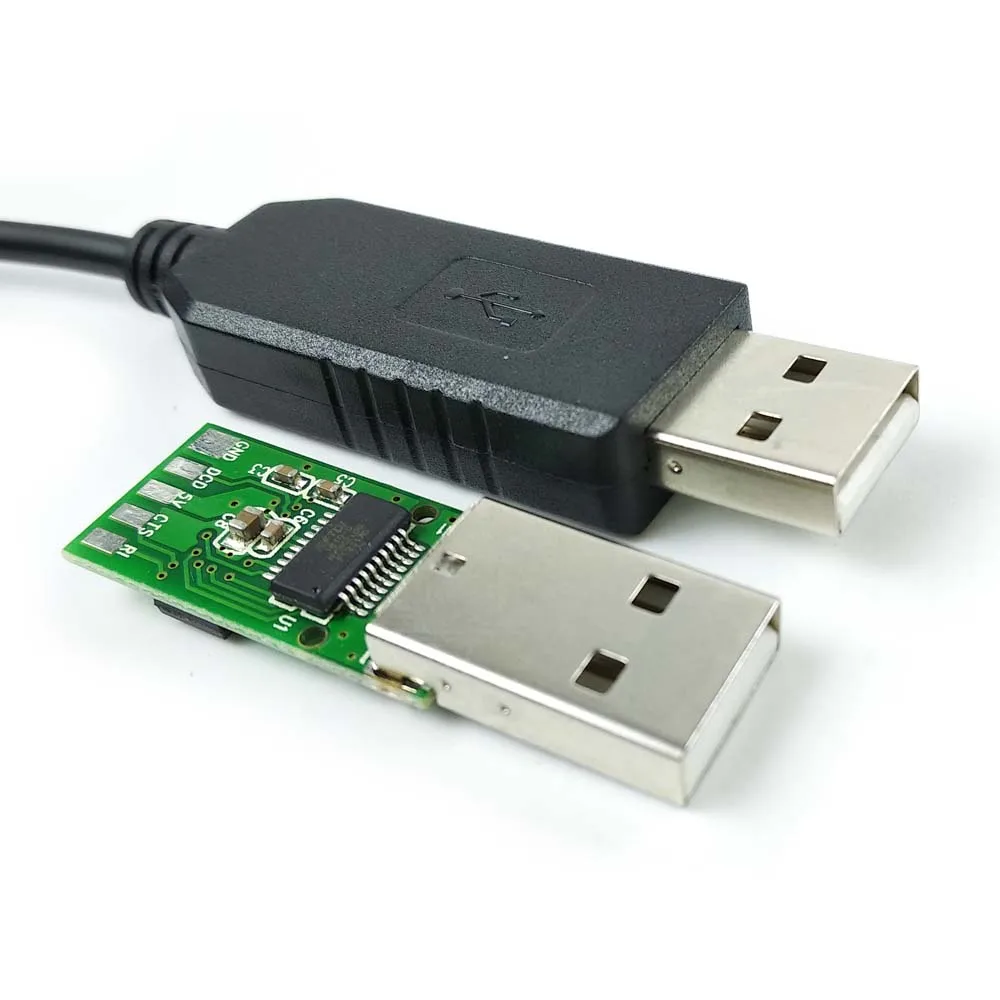

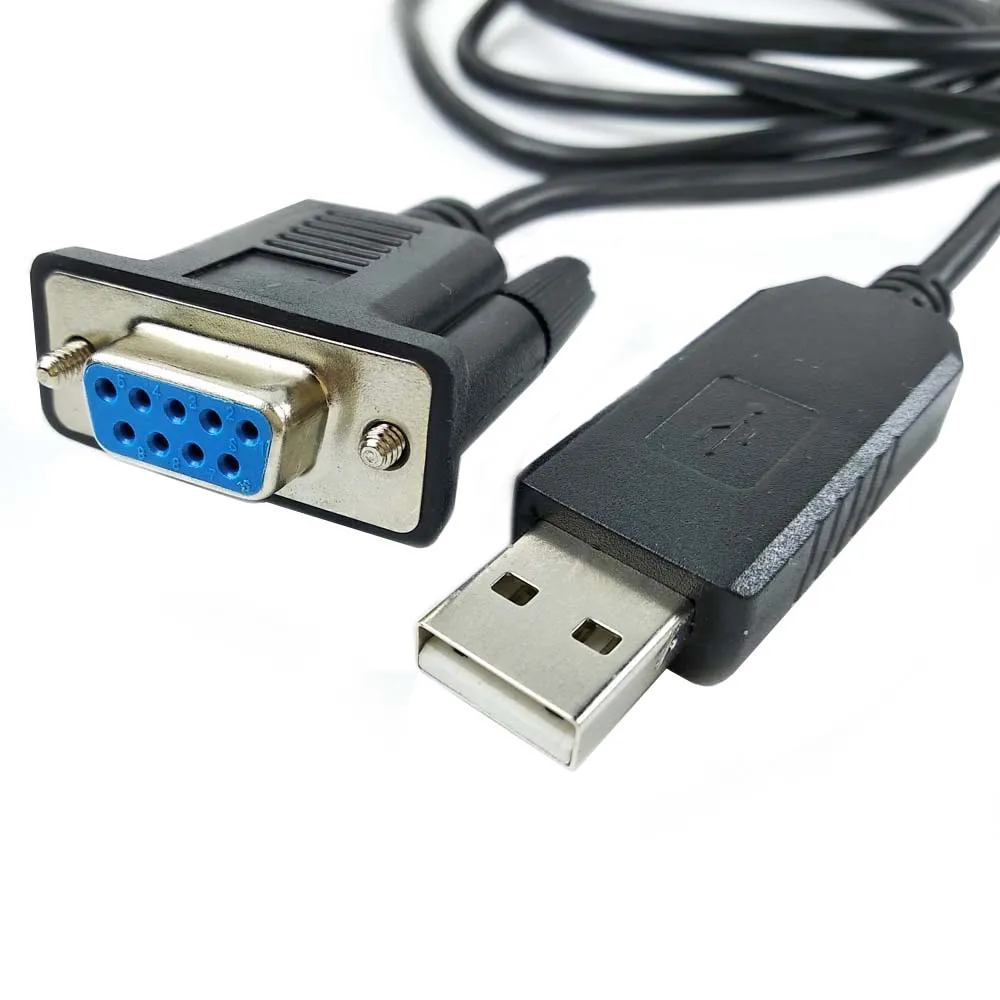

Этот кабель предназначен для маршрутизаторов TV set top box STB modem switch basic или по умолчанию
Кабель обновления прошивки
Различные марки, разные модели могут иметь разную линейку, поэтому, пожалуйста, перед покупкой опишите серийное устройство, или, пожалуйста, пришлите нам руководство для нашего продавца, чтобы настроить указанную pinout для вашего устройства.

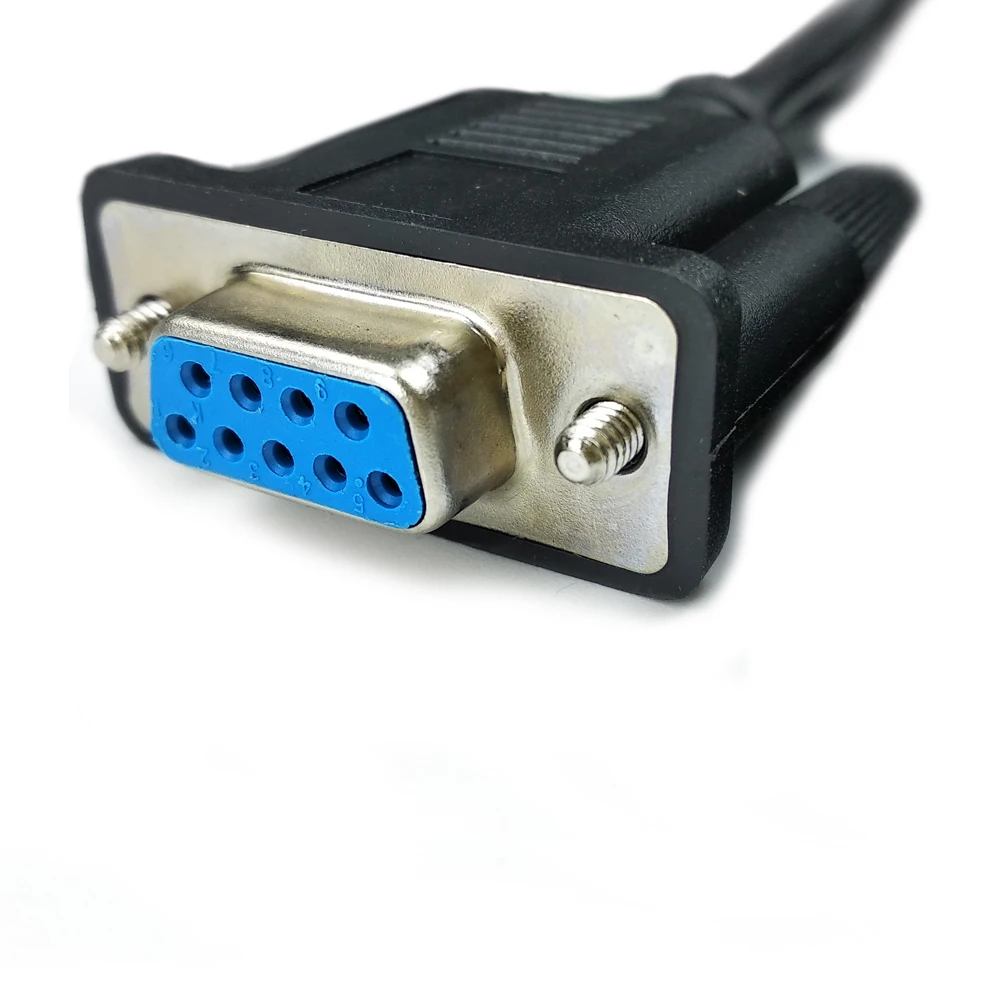

В основном, ваше устройство может быть первым:
2-TX
3-RX
5-GND
7-RTS
8-CTS
1/4/6/9-NC
Как мы называем null модем pinout или кросс-проводной Последовательный кабель
Длина: 1.8mtr

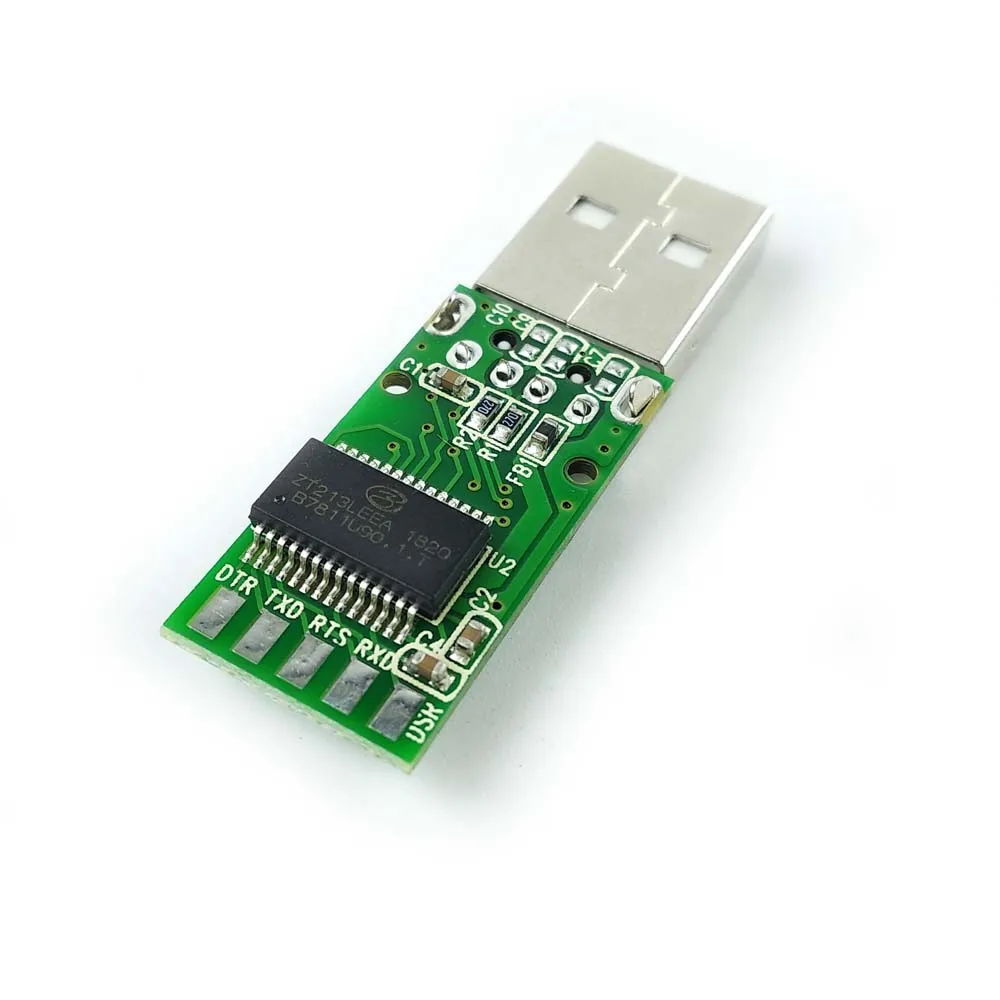

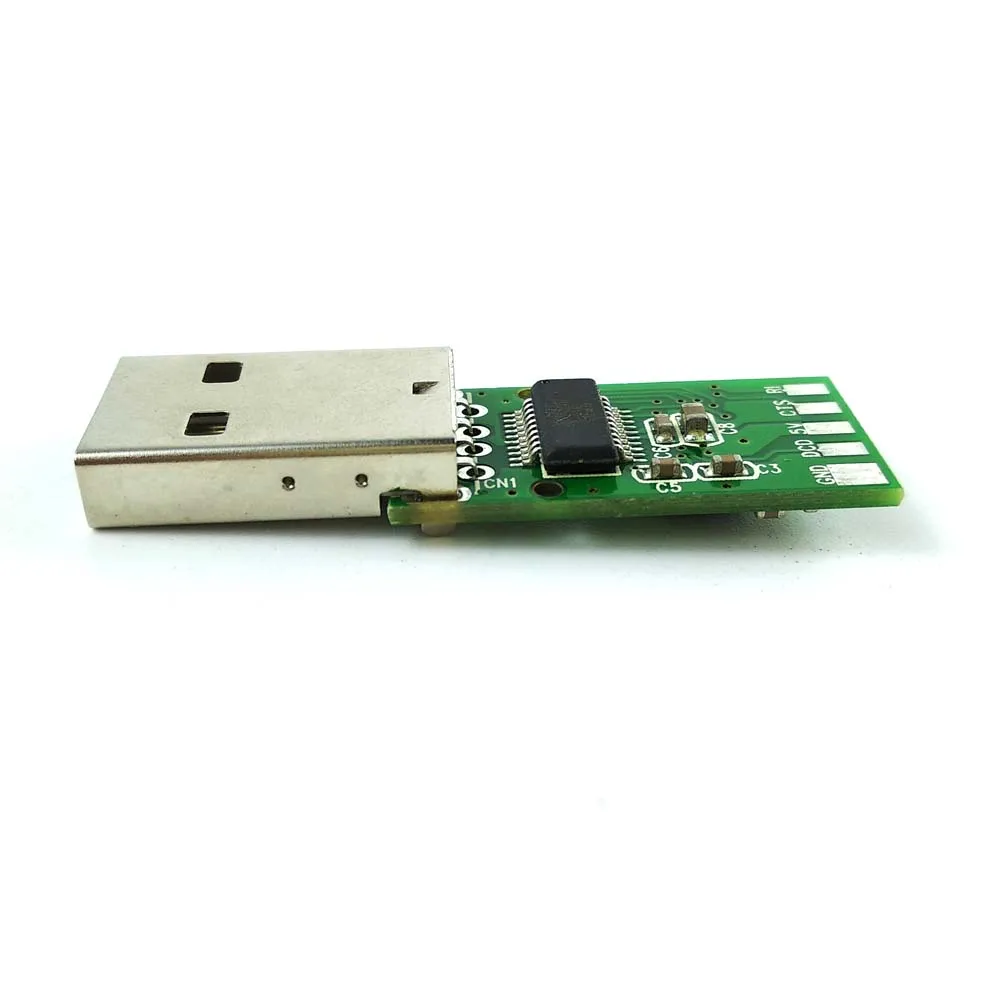

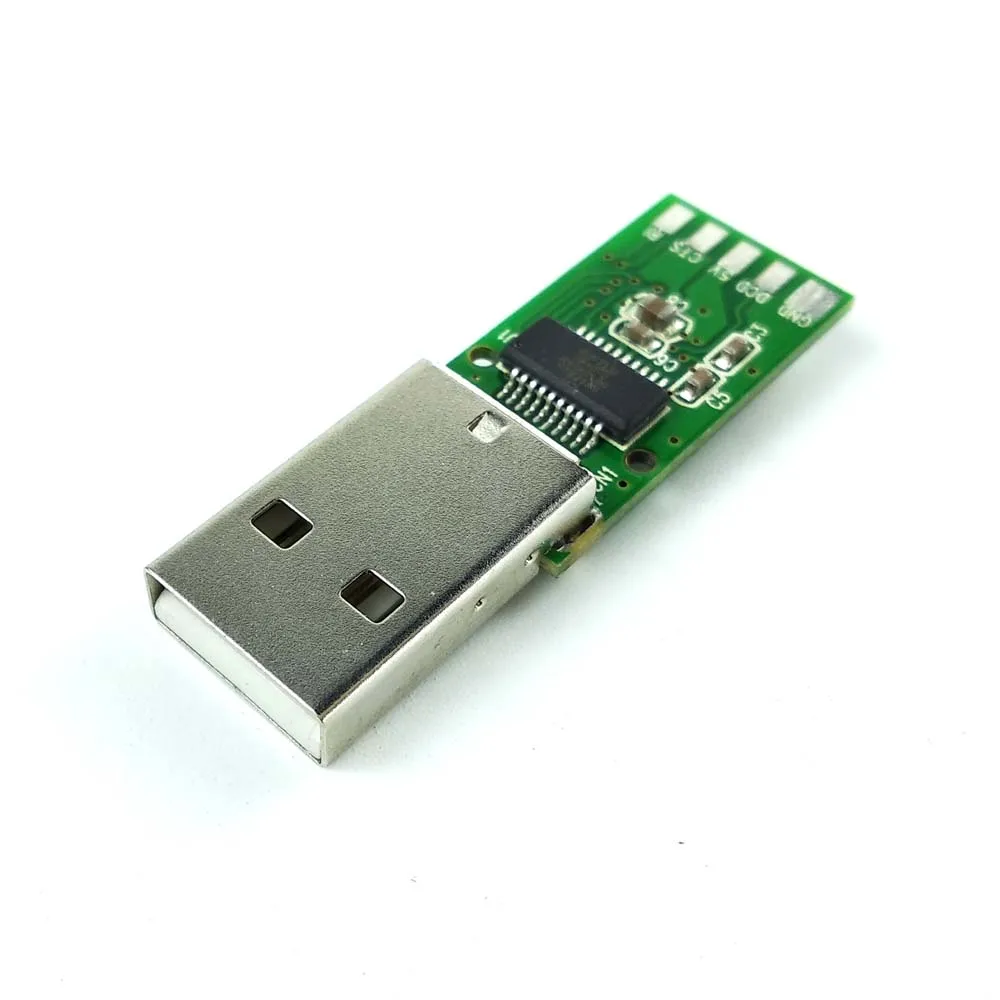

О FT231X
Один чип USB для асинхронного последовательного интерфейса передачи данных.
Весь Протокол USB обрабатывается на чипе. Не требуется Программирование прошивки по USB.
Полностью интегрированный 2048 байт EEPROM для хранения дескрипторов устройств и конфигурации CBUS I/O.
Полностью интегрированная генерация часов без внешнего кристалла, а также дополнительный выбор на выходе часов, обеспечивающий бесклеевой интерфейс для внешнего MCU или FPGA.
Скорость передачи данных от 300 до 3 Мбит/с.
512 байт получают буфер и 512 байт передают буфер с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.
FTDI роялти-фри виртуальный Com порт (VCP) и Direct (D2XX) Драйверы устраняют требования для разработки драйвера USB в большинстве случаев.
Настраиваемые CBUS I/O контакты.
Передавайте и получайте светодиодный сигнал.
Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бит и нечетных/четных/маркировочных/пространственных/без четности
Синхронный и асинхронный интерфейс бит челки с RD # и WR # strobes.
Обнаружение зарядного устройства. Может использоваться мобильными устройствами для обнаружения наличия зарядного устройства на usb-порту, чтобы включить более высокую силу тока/более быструю зарядку аккумуляторов.
Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.
Поддерживает питание от шины, автономное питание и мощные usb-конфигурации с питанием от шины.
Интегрированная + 3,3 V преобразователь уровня для USB I/O.
Размер 3,3 V CMOS привод вывода и TTL входного сигнала.
(Работает до 1V8 с внешним подъемным устройством, а также устойчив к 5 В)
Настраиваемая сила выходного привода ввода/вывода.
Интегральная схема включения питания.
Опция инверсии сигнала UART.
Внутренний 3,3 V/1,8 V LDO регуляторы
Низкий рабочий ток 8мА (Типичный) и USB приостанавливающий ток 125uA (Типичный) ток.
Низкое потребление полосы пропускания USB.
Совместимый контроллер хоста UHCI/OHCI/EHCI.
Совместимость с полной скоростью USB 2,0.
Расширенный диапазон рабочих температур: от-40c до 85c
Доступно в компактных 20 Pin Pbfree SSOP и QFN пакетах (оба RoHS совместимые).
Типичное применение
USB к RS232/RS422/RS485 Конвертеры
Обновление старых периферийных устройств до USB
Кабели и интерфейсы передачи данных USB для сотовых и беспроводных телефонов
Интерфейс MCU/PLD/FPGA на основе дизайна к USB
USB аудио и низкая пропускная способность передачи видео данных
PDA для передачи данных через USB
Считыватель смарт-карт USB
Usb-приборы
Промышленное управление USB
Интерфейс MP3-плеера USB
Устройство для чтения и записи флеш-карт USB
Приставка для ПК-USB интерфейс
Интерфейс цифровой камеры USB
Аппаратные модемы USB
Беспроводные usb-модемы
Считыватель штрих-кода USB
Выделенный порт зарядного устройства (DCP) позволяет заряжать аккумулятор при более высоком токе для более быстрого заряда.
FTDI Ссылка для скачивания драйверов:
http://www.ftdichip.com/Drivers/VCP.htm
Руководство по установке драйвера:
http://www.ftdichip.com/Support/Documents/InstallGuides.htm
FT232RL чип техническое описание:
http://www.ftdichip.com/Support/Documents/DataSheets/ICs/DS_FT232R.pdf
