DB9 RS232 для RJ45 безобрывный кабель для контроллера Cisco Ethernet Маршрутизаторы коммутаторы модем консольный кабель CAB-CONSOLE-RJ45
SINFORCON Company Store - Надежность 96%
Более 657 подписчиков, дата открытия магазина 15.04.2010
- Положительные оценки: 98% (286)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 07.02.2022

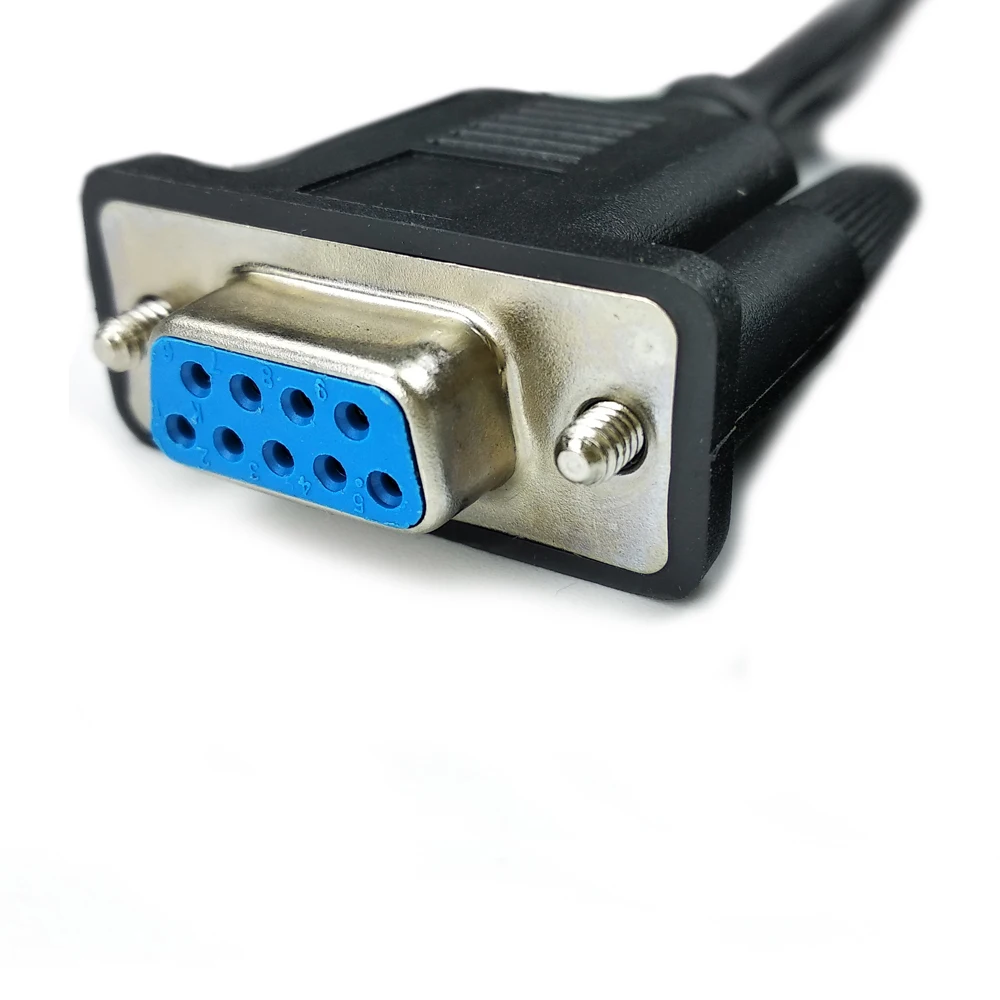

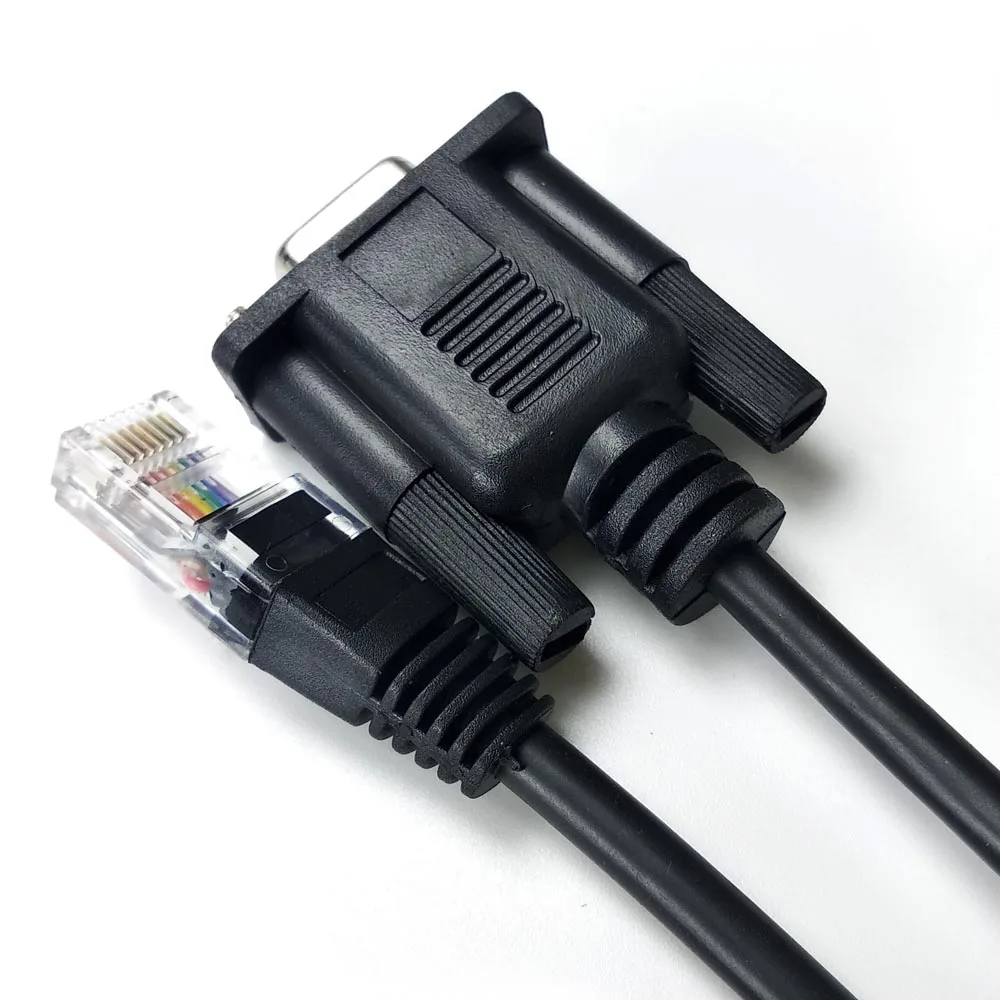

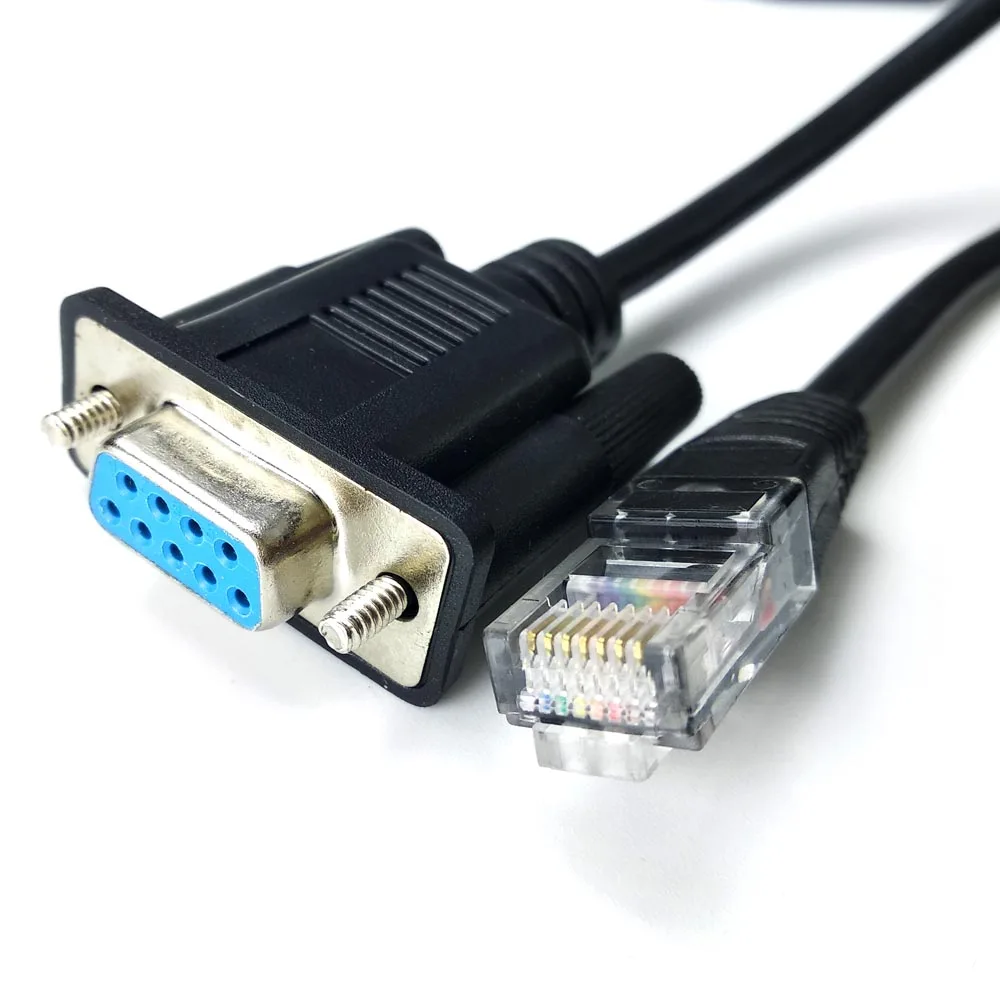

DB9 female - RJ45 Мужской консольный кабель

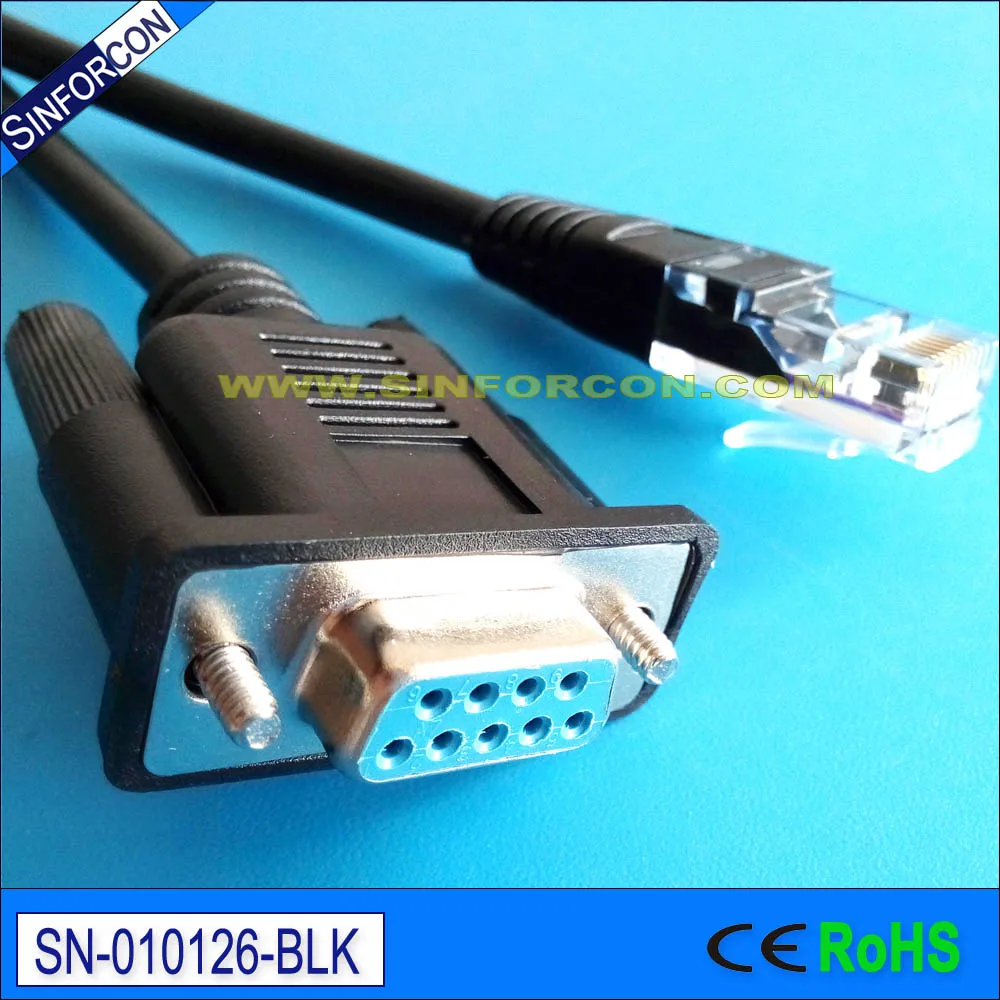

SN-010126-BLK для консольного кабеля DB9 RJ45, черный цвет

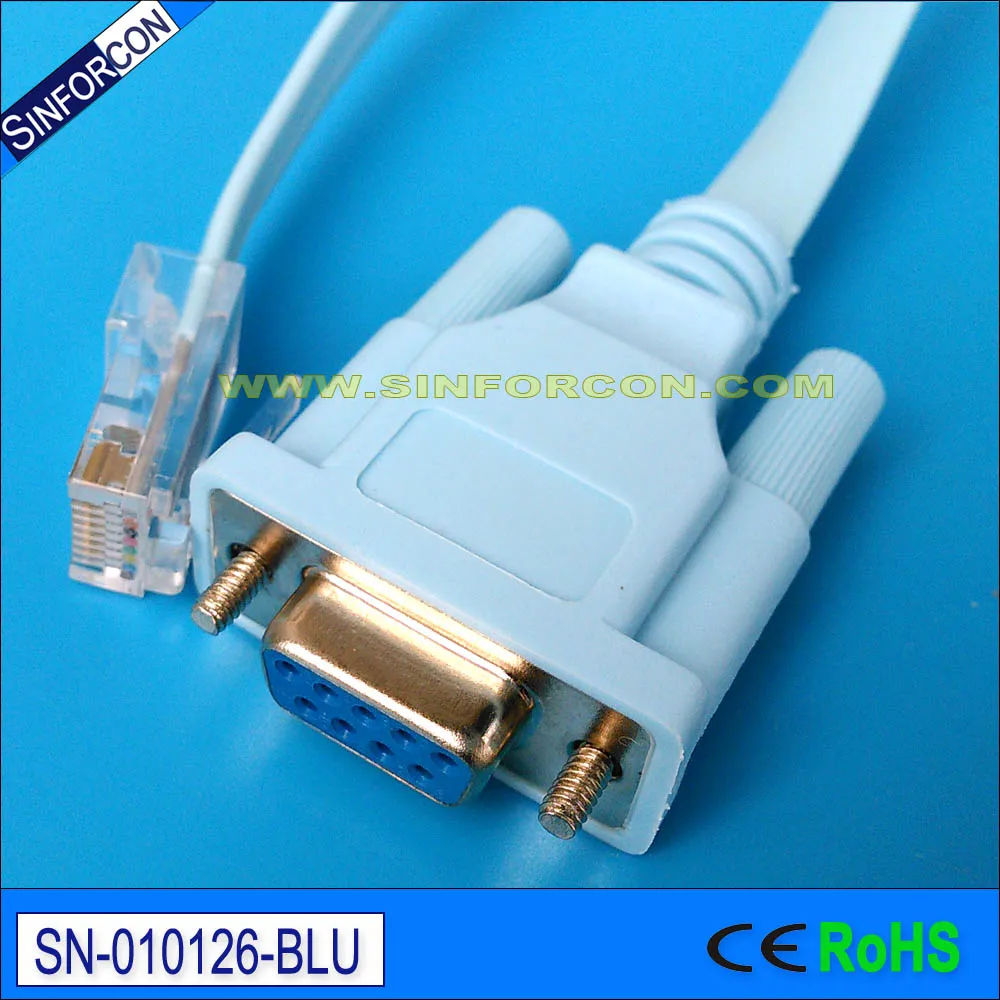

SN-010126-BLU для DB9 female к RJ45 консольному кабелю, синий цвет

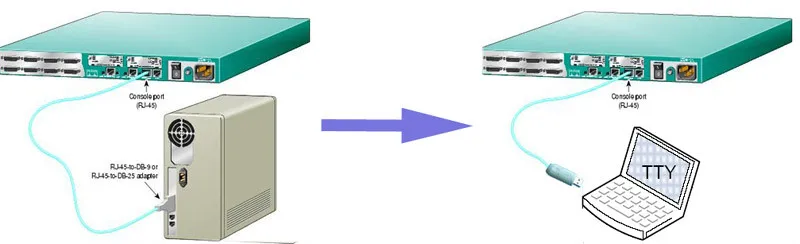

SN-062370 для USB консольного кабеля (ноутбук или мобильный ПК без порта DB9 com)

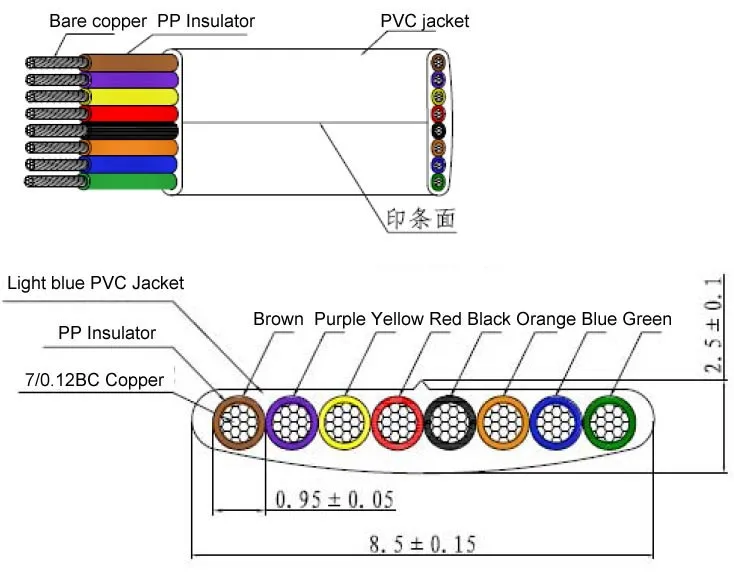

CAB-CONSOLE-RJ45Плоский кабель, 28AWG * 8 ядер.
Куртка из ПВХ, неэкранированная
Полиэтиленовый пакет для каждого
CE, ROHS
Вы можете выбрать стиль упаковки и оставить нам сообщение
Этот кабель предназначен для обновления кабеля DB9 до RJ45, вы можете обратиться к следующей информации о DB9-RJ45 кабеля:
Стандарт ранее известный как RS-232 или RS232 стал EIA-232 затем TIA-232. Большинство стран мира по-прежнему называют его RS232, но многие имена используются.
RS-232D или EIA-561 определяет назначения контактов для использования RS-232 с разъемами RJ45.
Для разъема RJ45, который вы найдете на обоих концах кабеля Cat6, штырь 1-это самый левый штырь, когда вы смотрите на разъем с помощью вкладки вверх, и кабель уйдет от вас. Проще выпустить кабель с вкладкой вниз, в котором чехол pin 1 находится справа, что приводит к большой потенциальной путанице.
Для разъема DB9 гнездовой штырь 1-это верхний правый и штырь 6-нижний правый, когда вы смотрите на разъем с кабелем, идущим вдали от вас и сбоку с пятью штырьками сверху.
В этот момент, вероятно, хорошо отметить, что вам нужно только три линии, чтобы иметь функциональный кабель. Вам понадобится RD, TD и ground. Все остальные линии используются программным обеспечением для управления данными. Три критических линии обрабатываются аппаратными средствами. Но большинство из нас не пишут программное обеспечение на обоих концах, поэтому он может ждать вечного перехода сигнала, который никогда не произойдет.
Cisco RJ45 до DB9 последовательная консоль Pinout
Если вы знакомы с маршрутизаторами Cisco, то вы видели последовательный консольный штекер RJ45, который они используют, и светло-синий кабель RJ45-DB9. Это не соответствует стандарту EIA-561.
Кабель последовательной консоли Cisco RJ45-DB9
RJ45
DB9
Аббревиатура
Описание
1
8
CTS
Ясно, чтобы отправить
2
6
DSR
Набор данных готов
3
2
RD
Полученные данные
4
5
GND
Наземный
5
5
GND
Наземный
6
3
TD
Передача данных
7
4
ДТР
Терминал данных готов
8
7
RTS
Запрос на отправку
Этот кабель отлично работает с minicom или HyperTerm, потому что аппаратное и программное обеспечение Cisco обрабатывает его. Конечно, можно подключить ваши разъемы RJ45/DB9 после этого pinout. Если вы это сделаете, пожалуйста, четко отметьте разъем, чтобы остальные из нас не предположили, что это RS-232D или EIA/TIA-561 pinout.
Единственная потенциальная проблема с этим заключается в том, что DB9 pin 1 для обнаружения перевозчика (CD) отсутствует. Обычно мы видим pin 1 и pin 6 (CD и DSR), подключенные к выходу DTR с дальнего конца. Но, как я могу подтвердить, кабель работает. И я извлекла кабель, чтобы подтвердить, что pin 1 и pin 9 не подключены ни к чему.
Cisco использует две линии для заземления, чтобы уменьшить перекрестие, что может быть преимуществом для особенно длинных проводов кабеля.
-
Cable length1.8mtr
-
Conductor:28AWG, COPPER
-
ConnectorDB9 - RJ45 CABLE
-
Name:DB9 TO RJ45 SERVER CABLE
-
Place of OriginGuangdong, China (Mainland)
-
Вес логистики0.080
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаSINFORCON
-
Номер моделиSN-010126
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)1
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)5
-
СертификацияЕвропейский сертификат соответствия
-
Состояние продуктаНа складе
-
ТипСерийный кабель
-
УпаковкаДа
