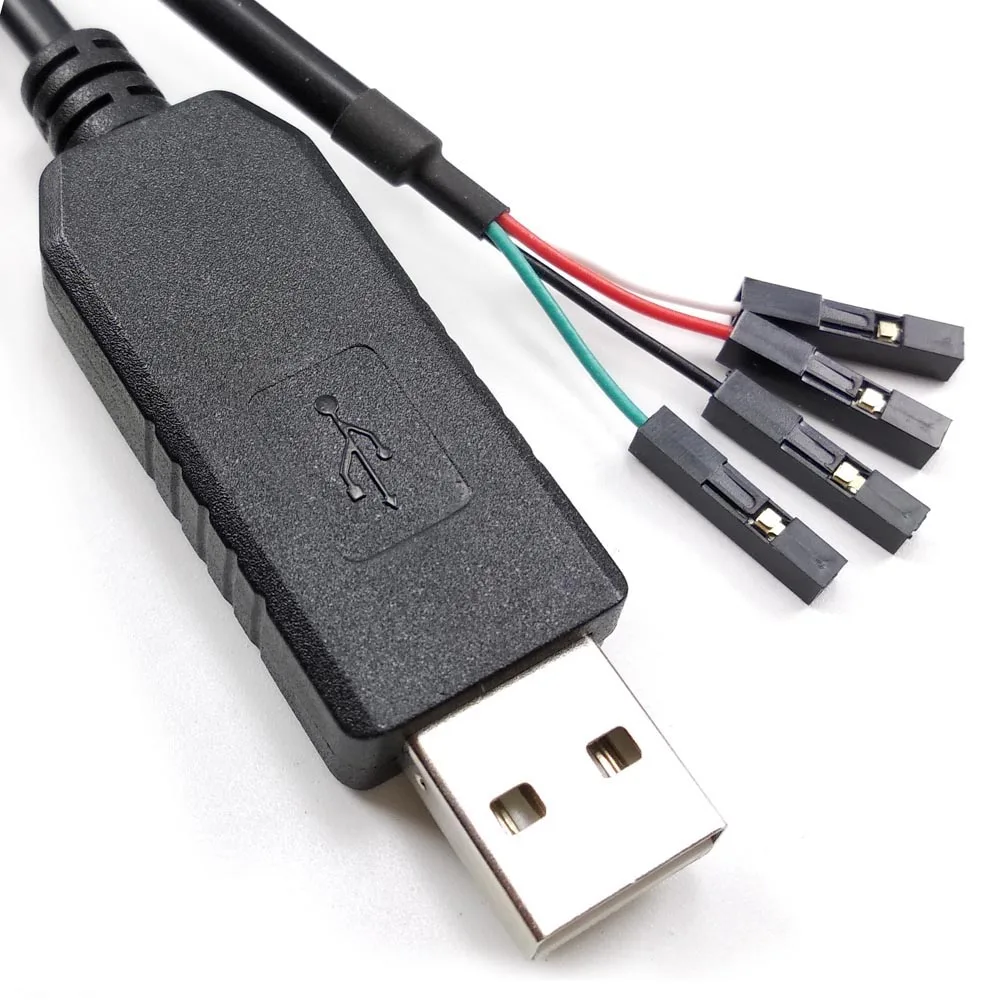

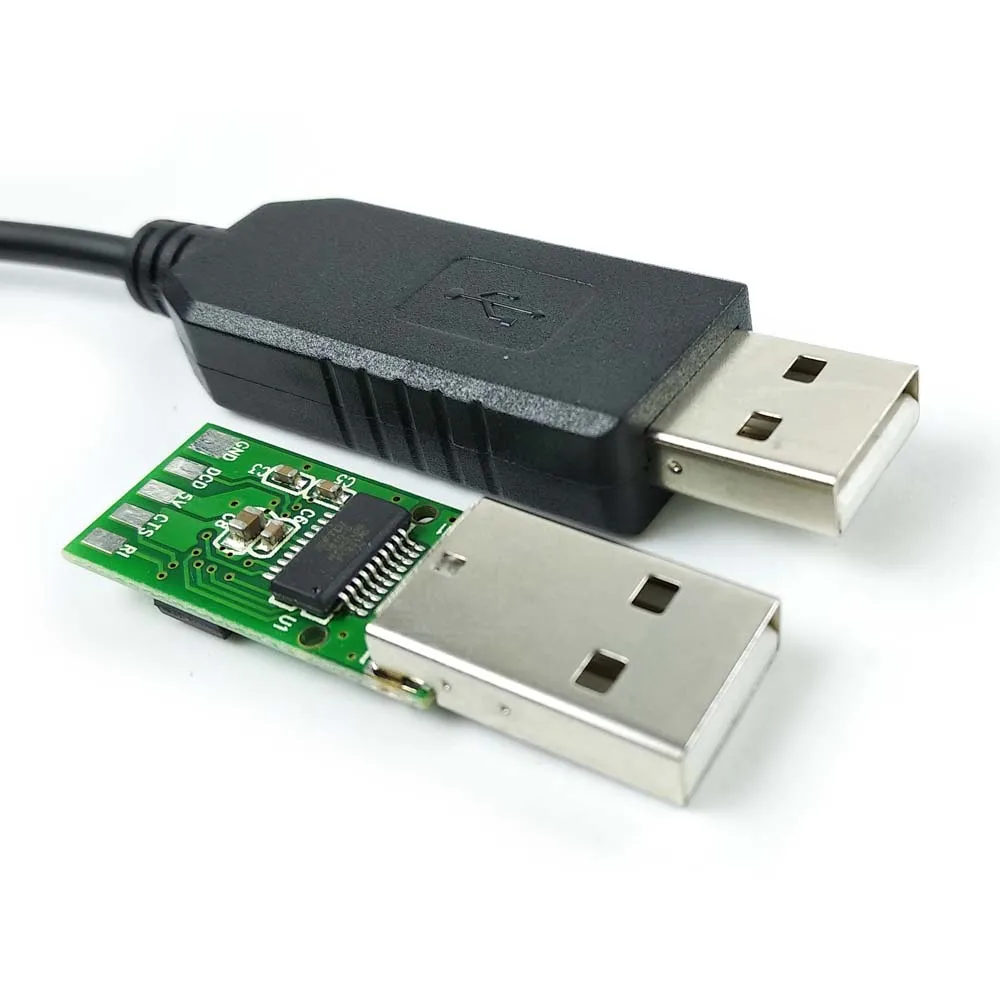

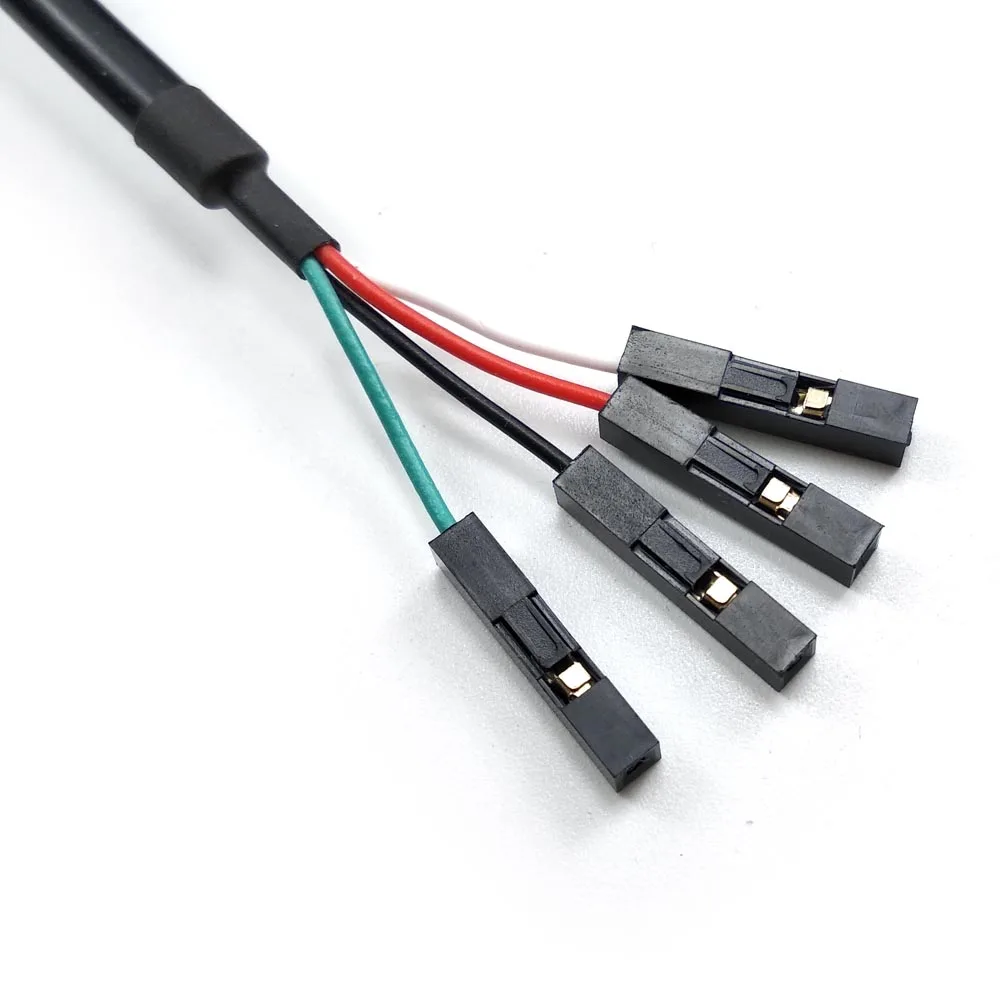

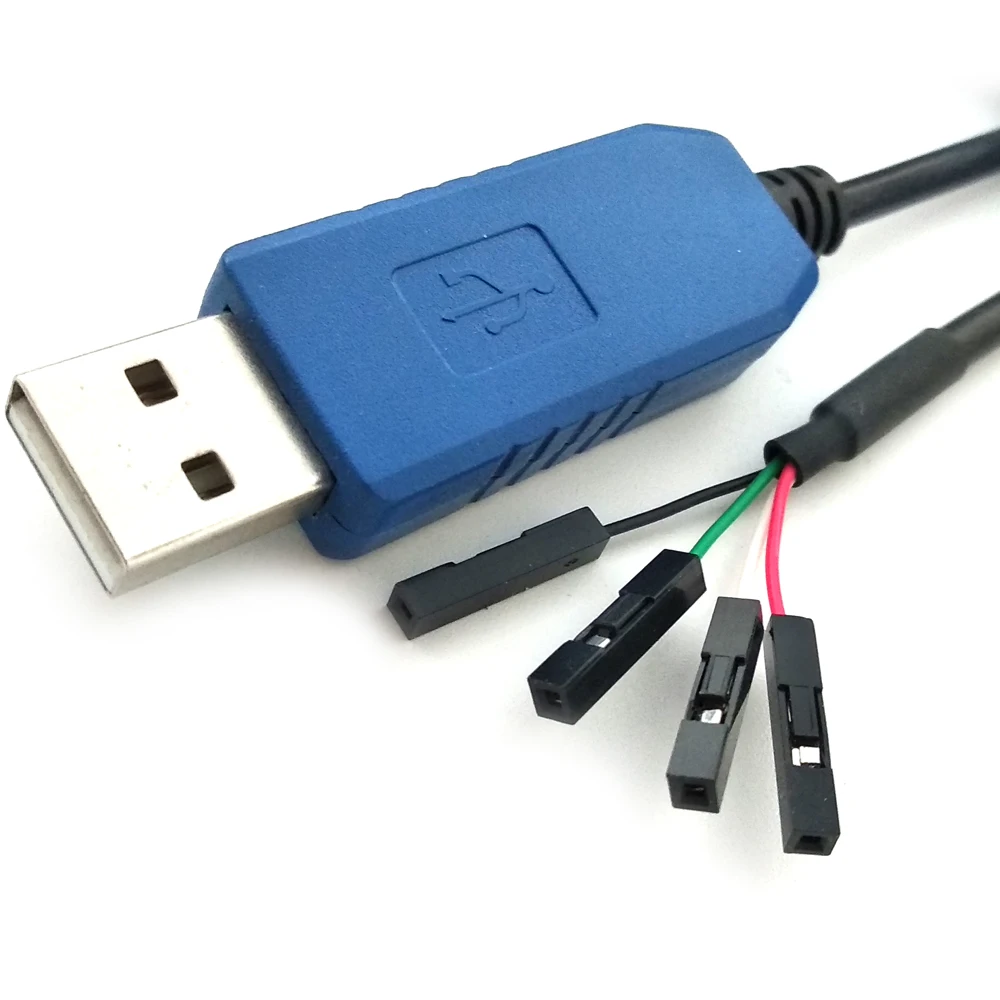

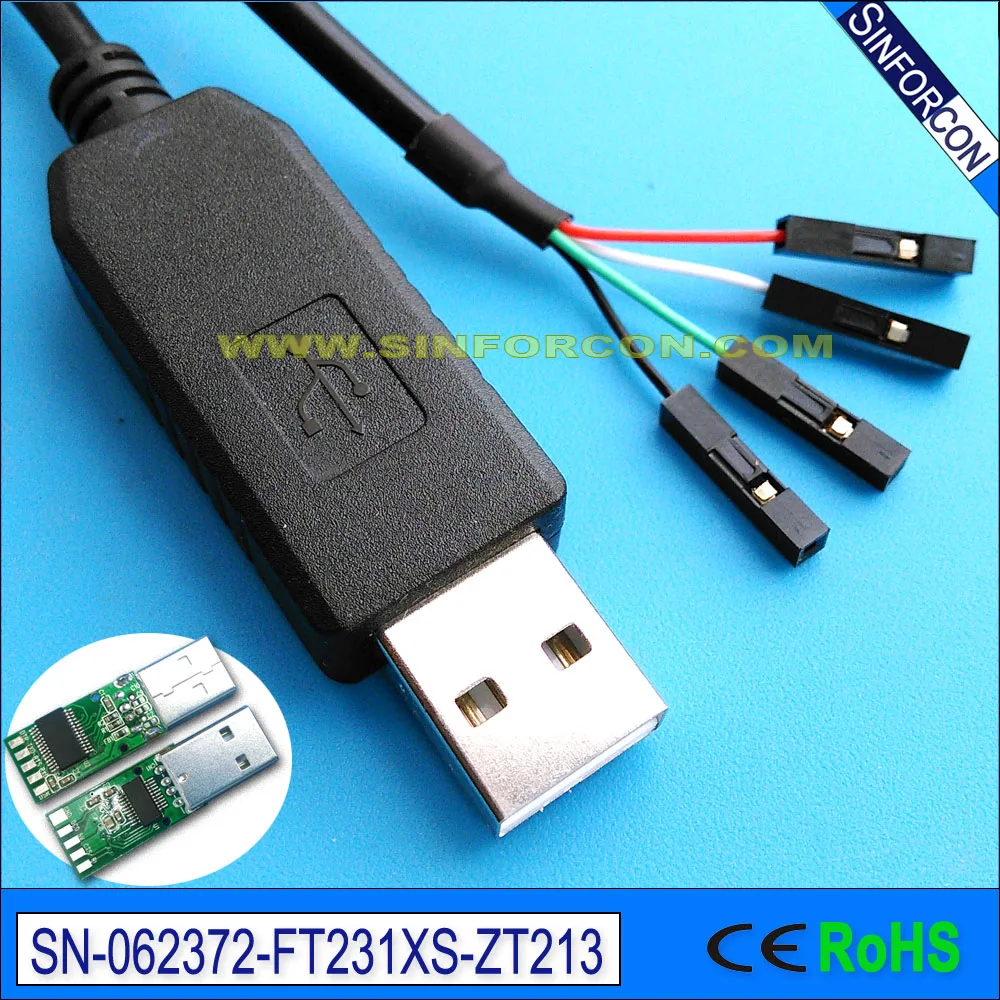

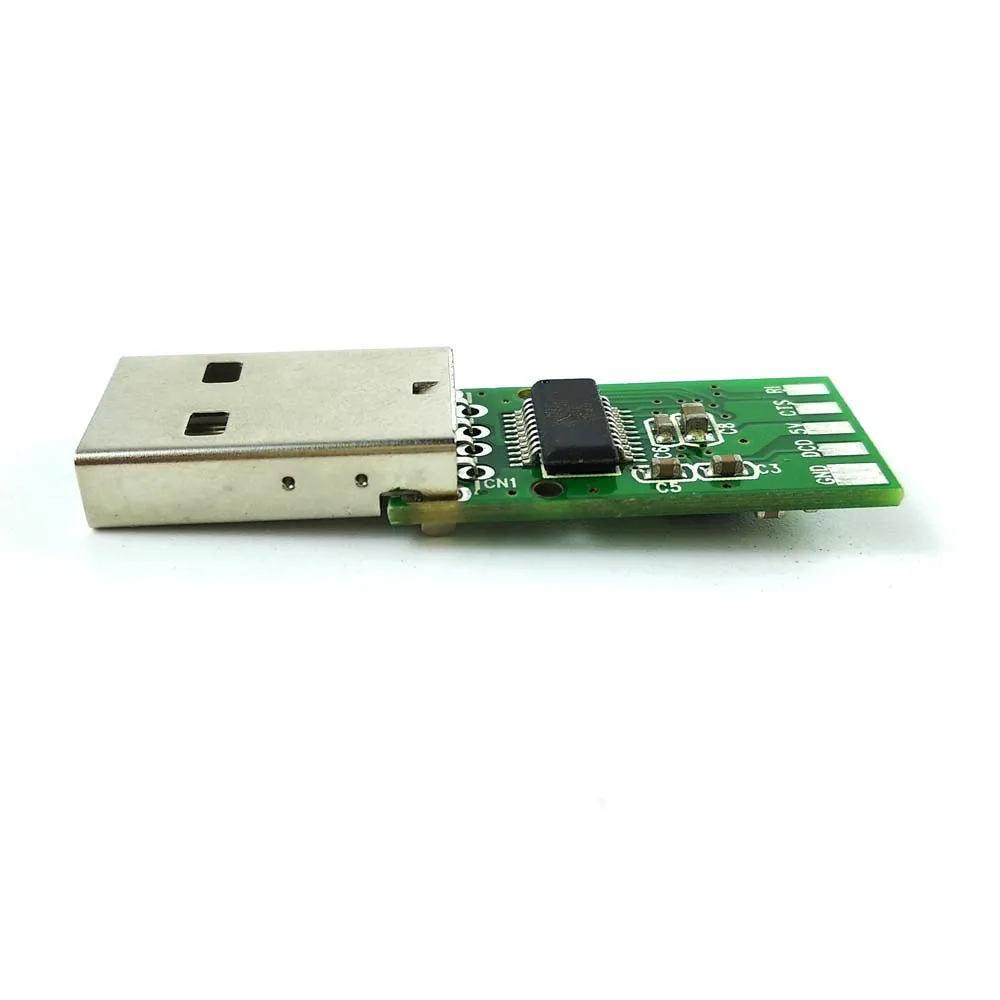

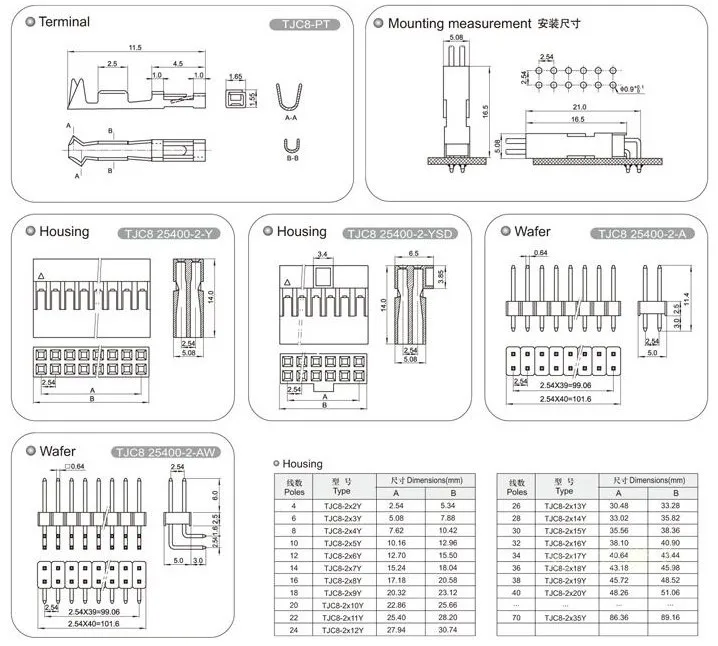

Кабель-адаптер ft231x ftdi usb serial rs232 с разъемом DP 0,1 дюйма

Один из инструментов, который мы используем больше всего при отладке наших проектовСерийныйВход/выход. Сериал очень прост в применении, и он позволяет отправлять/получать любые необходимые данные от вашего микроконтроллера до последовательного порта компьютера, чтобы его можно было просматривать с помощьюЭмулятор терминала. Эти два устройства совместимы с точки зрения программного обеспечения, однако вы не можете просто подключить микроконтроллер к компьютеру, потому что Аппаратные интерфейсы не совместимы.

Большинство микроконтроллеров в эти дни встроены в UARTs (универсально асинхронный приемник/передатчик), которые могут использоваться для серийного приема и передачи данных. UARTs передает один бит одновременно с определенной скоростью передачи данных (i.e. 9600bps, 115200bps и т. д.). Этот метод последовательной связи иногда называетсяTTL серийный(Транзистор-Логика транзистора). Серийное общение на aTTLУровень всегда будет оставаться между пределами0V и Vcc, Что часто бывает 5V или 3,3 V. Логический высокий ('1') представлен Vcc, а логический низкий ('0 ')-0V.

Серийный порт на вашем компьютере (если он достаточно удачлив, чтобы иметь его, они быстро становятся релейным) соответствуетRS-232(Рекомендуемый стандарт 232) Телекоммуникационный стандарт. RS-232 сигналы аналогичны серийным сигналам вашего микроконтроллера, так как они передают один бит одновременно,БодСтавка, с или безПаритетИ/или стоп-бит. Они различаются исключительно на аппаратном уровне. По стандарту RS-232 a logic high («1») представлен отрицательным напряжением-от-3 до-25 в-в то время как logic low («0») передает положительное напряжение, которое может быть где угодно от + 3 до + 25 В. На большинстве пк эти сигналы откачиваются отОт-13 до + 13 в.

Чем больше экстремальных напряжений сигнала RS-232, тем меньше восприимчив к шуму, помеху и разложению. Это означает, что сигнал RS-232, как правило, может перемещаться на большие расстояния, чем их аналоги TTL, обеспечивая при этом надежную передачу данных.

Эта схема синхронизации показывает как TTL (нижний), так и RS-232 отправку сигнала 0b01010101

Таким образом, вы можете увидеть, где проблема заключается в соединении этих двух сигналов. Для подключения этих двух портов вам не только придетсяИнвертироватьСигналы, но вы также должны иметь дело с регулированием потенциального вредного напряжения RS-232 на то, что не разрушит серийные контакты микроконтроллера. Есть несколько решений этой проблемы преобразования напряжения и переворачивания. Наиболее распространенным и простым решением является просто подключениеMAX-232Между двумя устройствами:

Менее дорогие решения, такие как нашиRS-232 переключения передачИспользуйте транзисторы или инверторы для переворачивания сигналов, иЗарядные насосыЧтобы получить напряжение достаточно высокое, чтобы быть RS-232 совместимым:
