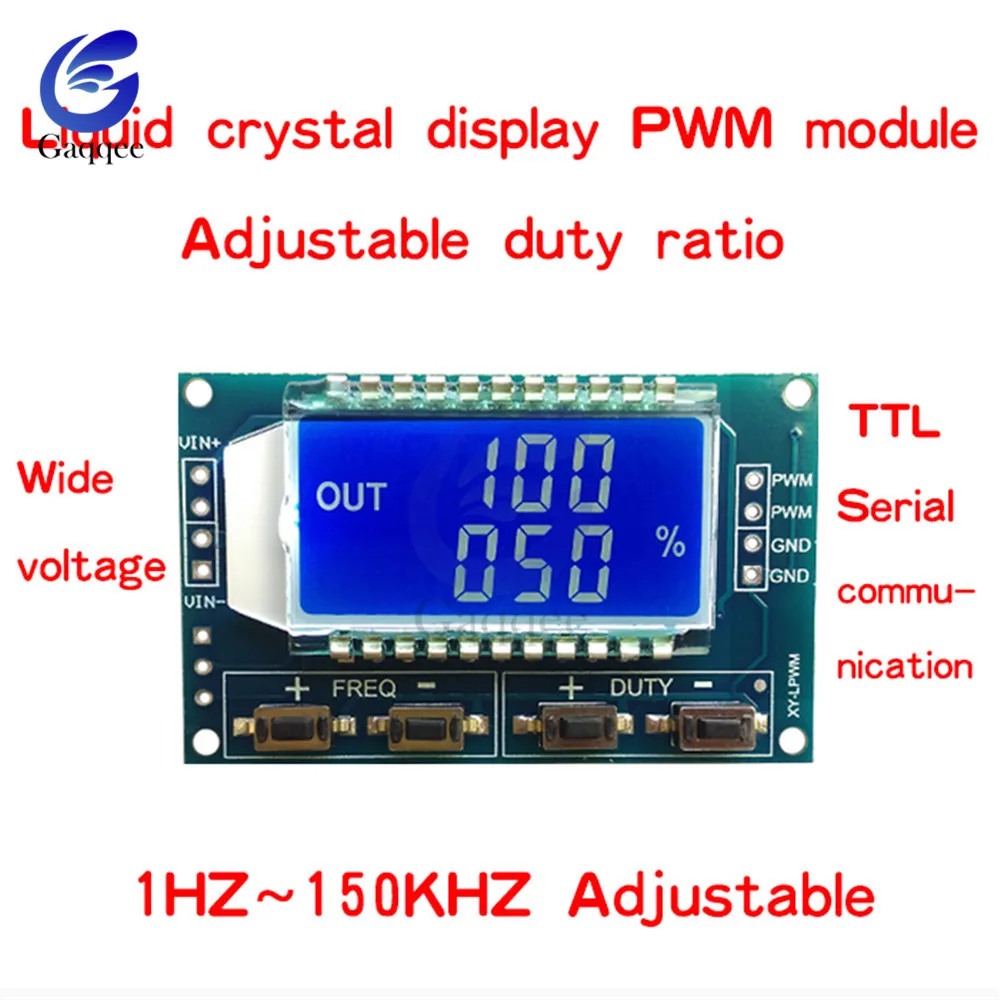

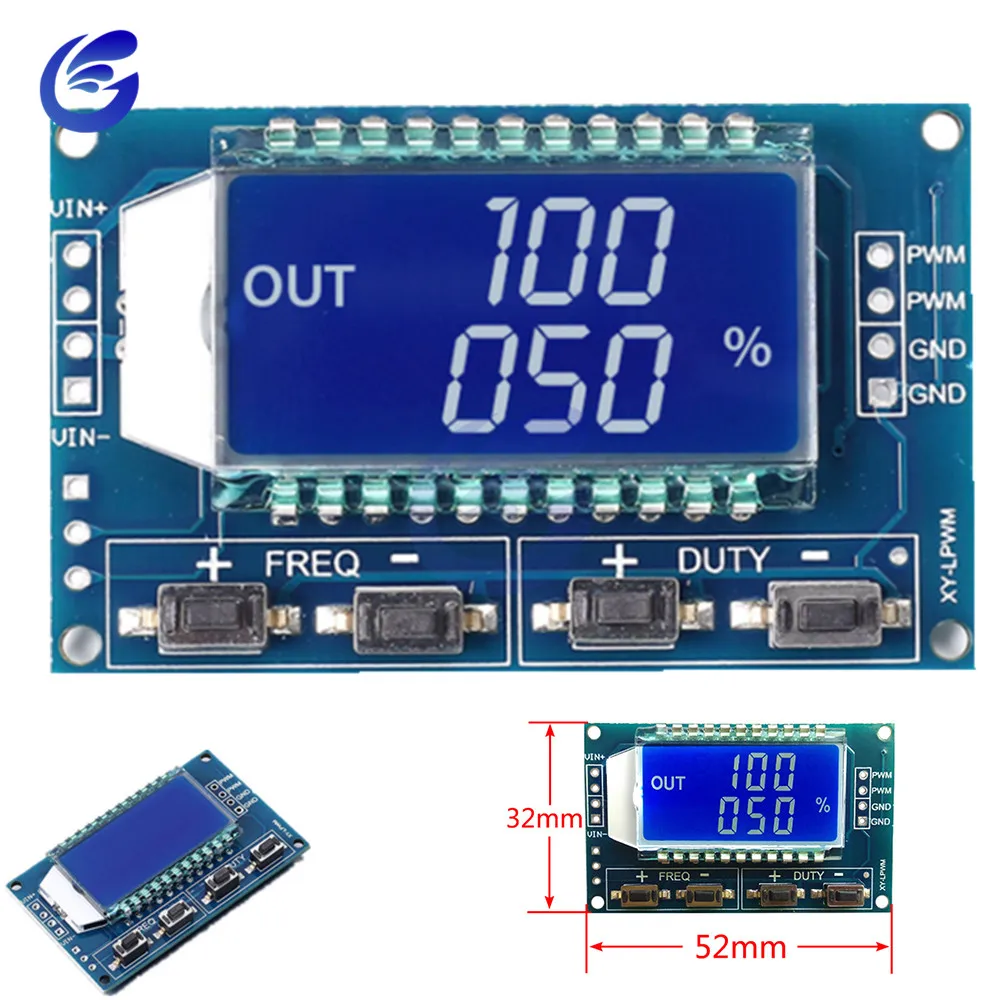

Генератор сигналов 1 Гц-150 кГц, ШИМ-импульсная частота, рабочий цикл, регулируемый модуль, ЖК-дисплей, Модуль платы ШИМ постоянного тока 3,3-30 в

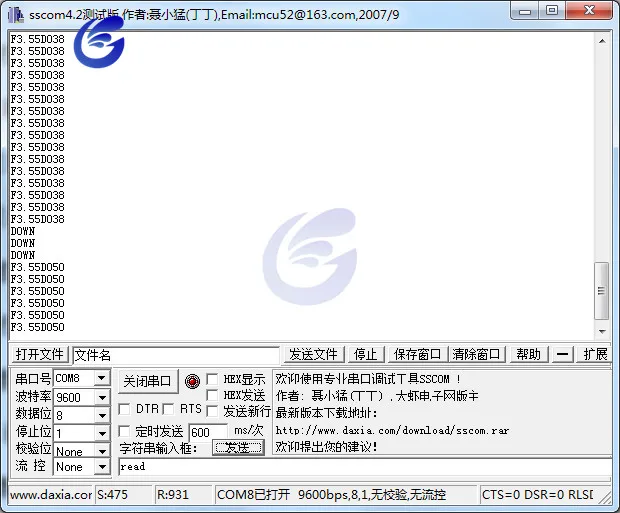

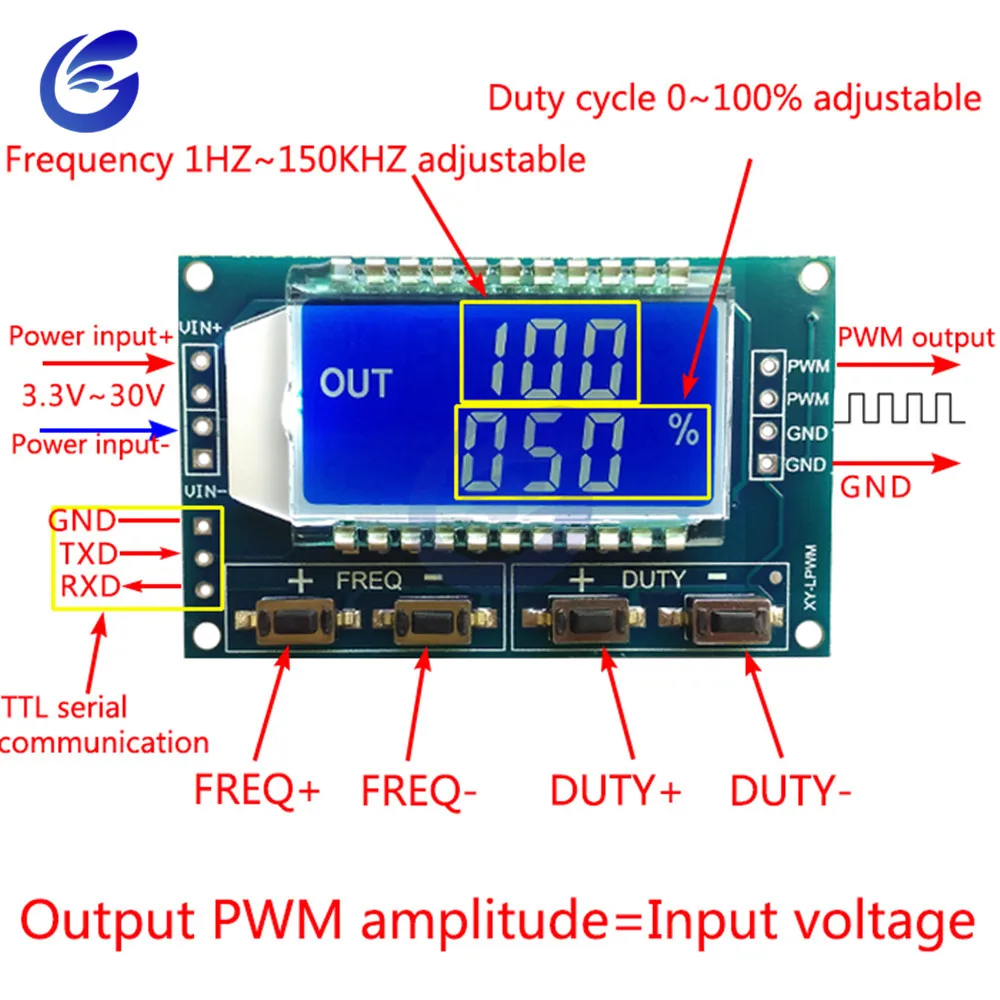

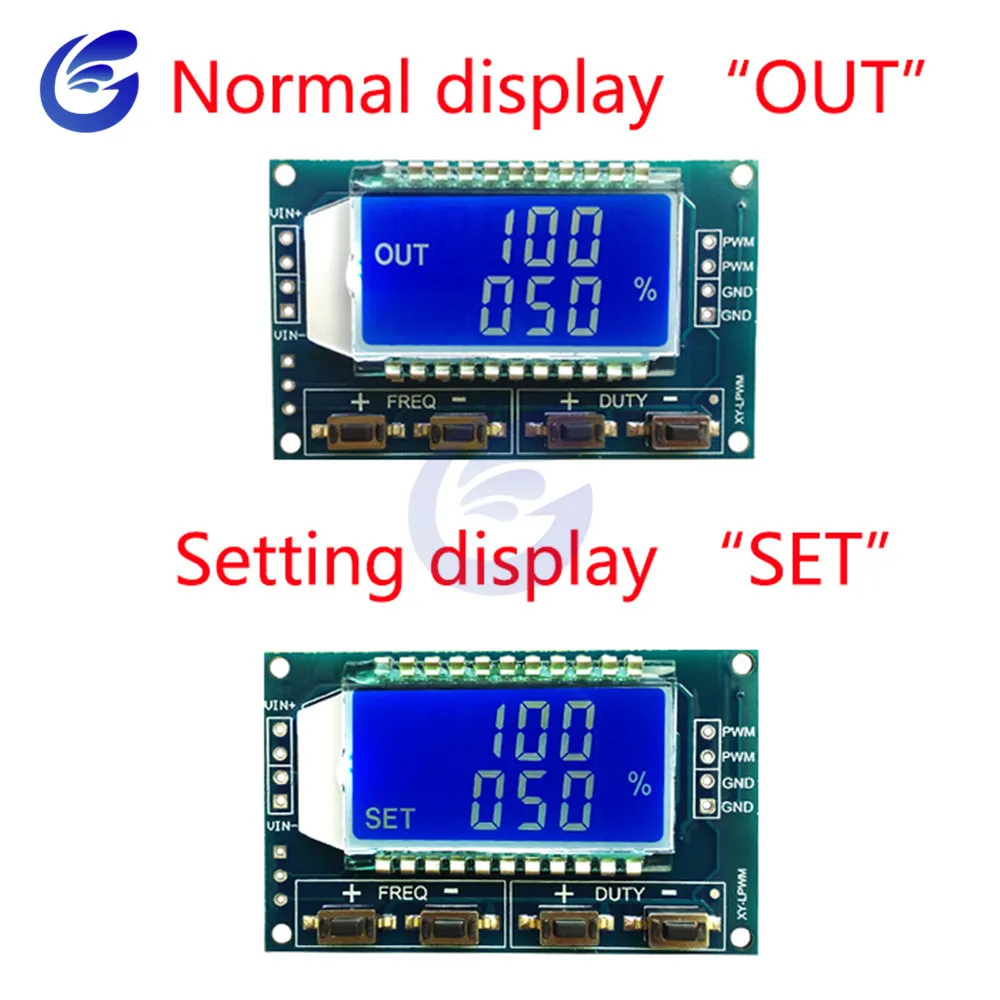

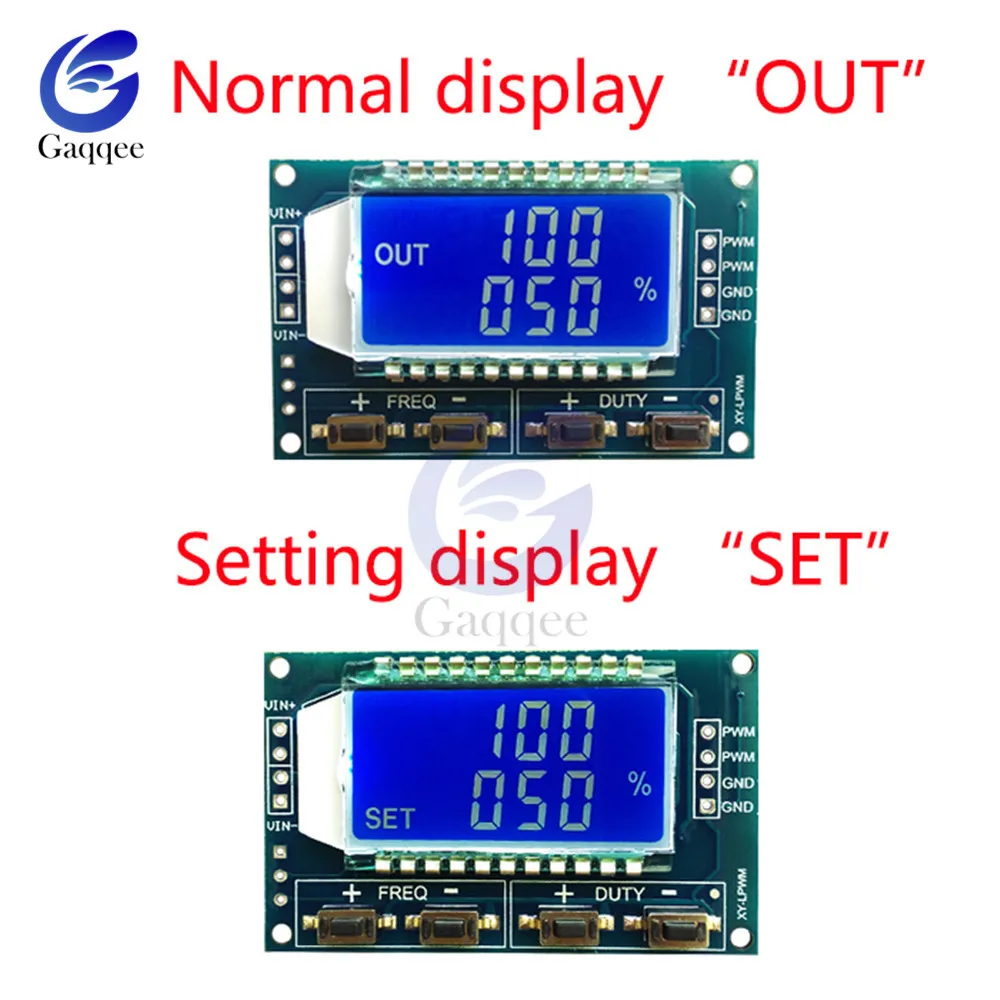

Спецификация: Рабочее напряжение: 3,3 ~ 30 в Частотный диапазон: 1 Гц ~ 150 кГц Точность частоты: точность в каждом диапазоне составляет около 2% Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА Амплитуда на выходе: амплитуда ШИМ, равная напряжению питания Температура окружающей среды: -20 ~ + 70 ° Особенности: Частота ЖК-дисплея и рабочий цикл, очень четкий, PWM выход может быть установлен на частоту и рабочий цикл. Широкий диапазон частот, высокая точность. Последовательная связь, уровень TTL. Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя. Генерируйте Регулируемый Пульс для использования MCU. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения ШИМ и другие приложения). Последовательное управление (одночиповая связь на уровне TTL). Тонкая работа и хорошая производительность. Стабильный и надежный. Простой в использовании. Длительный срок службы. Частота делится на четыре диапазона, автоматическое переключение: 1. ХХХ (без знака запчения): наименьшая единица составляет 1 Гц, диапазон значений 1 Гц ~ 999 Гц; 2. X.XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц; 3. X.X (Десятичная точка в десяти): наименьшая единица составляет 0,1 кГц; Диапазон значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): наименьшая единица составляет 1 кГц; Диапазон значений 1 кГц ~ 150 кГц 5. Например, частота отображения: 100 показывает выход ШИМ 100 Гц импульса; 1,01 показывает выход ШИМ 1,01 K импульса; 54,1 означает, что выход ШИМ имеет импульс 54,1 кГц; 1.2.4 означает, что выход ШИМ-124 кГц импульса; 6. Диапазон рабочего цикла: 0 ~ 100% Параметр Настройки: Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла. Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение). Параметры автоматически сохраняют, не теряются. Стандарт связи: 9600 бит/с: 8 Стоп-бит: 1 Контрольные цифры: нет Регулятор давления газа: Нет 1>. Установите частоту ШИМ "F101": Установите частоту 101 Гц (001-999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2>. Установите рабочий цикл PWM "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установить PWM Рабочий цикл 50% 3>. Ознакомьтесь с установленных параметров Отправьте "Чтение" для чтения заданных параметров. Комплект успешно возвращен: вниз. Не удалось вернуть настройку: падение. Посылка включает в себя:

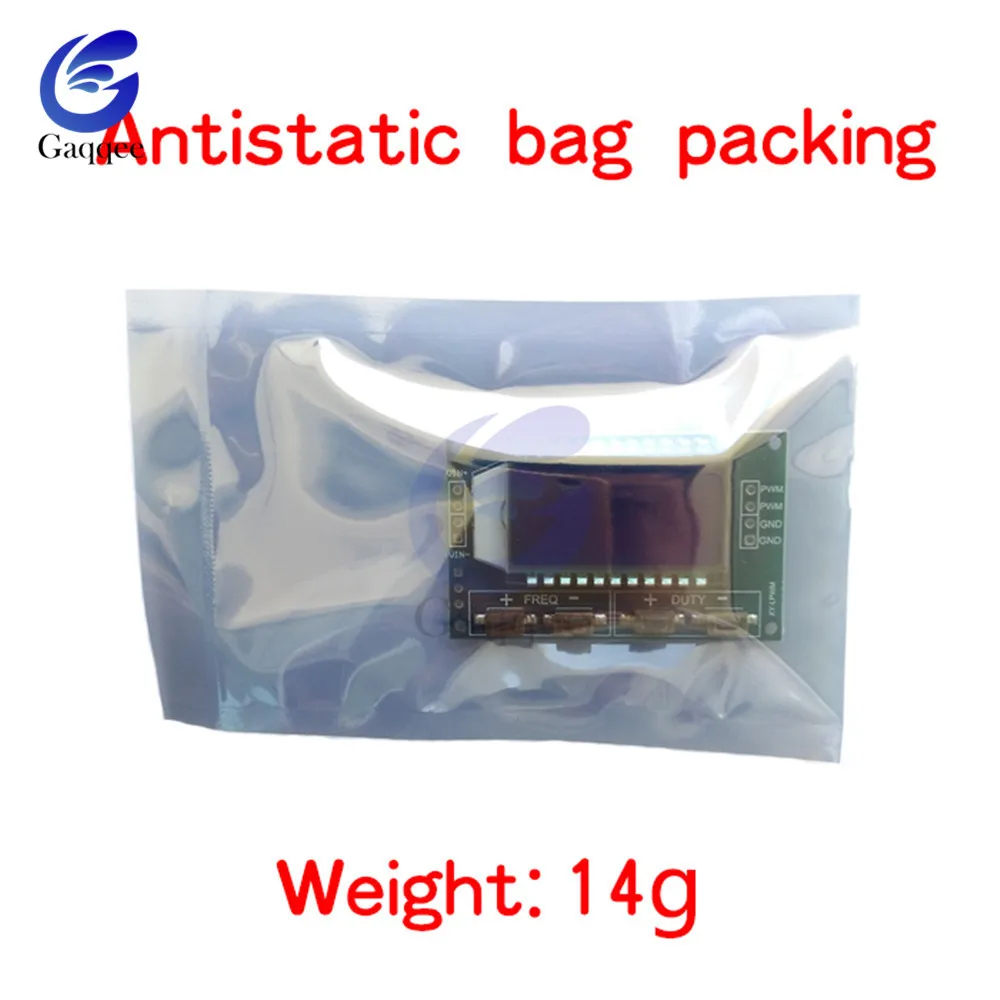

Модуль генератора сигналов-1 шт.
