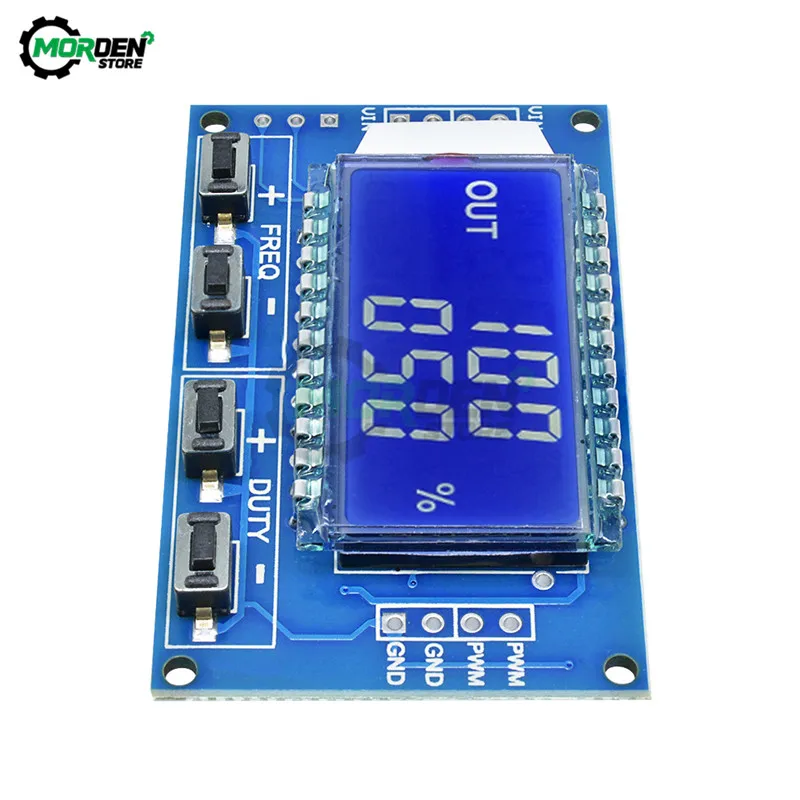

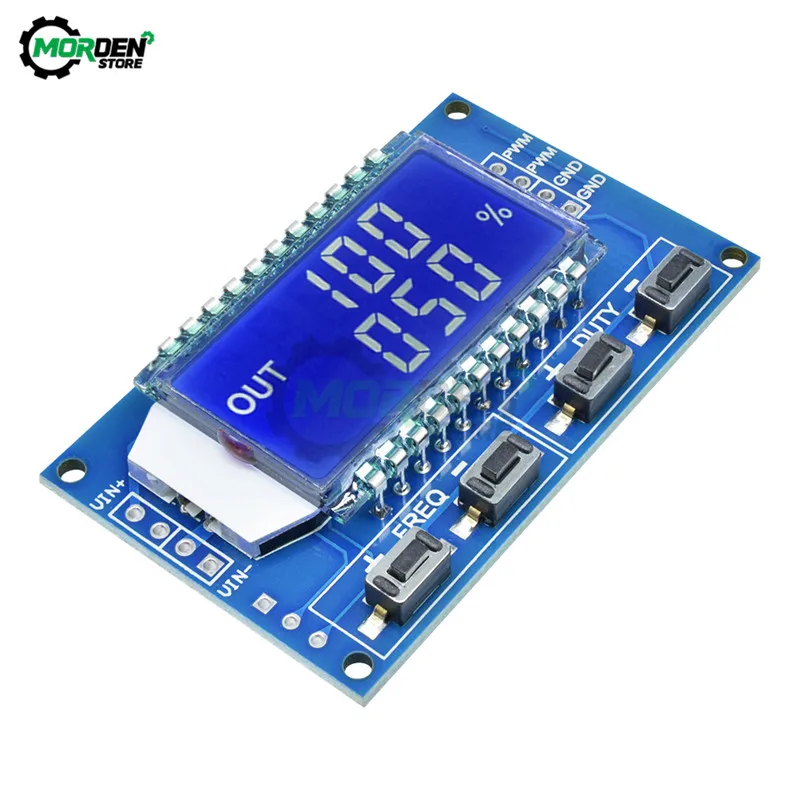

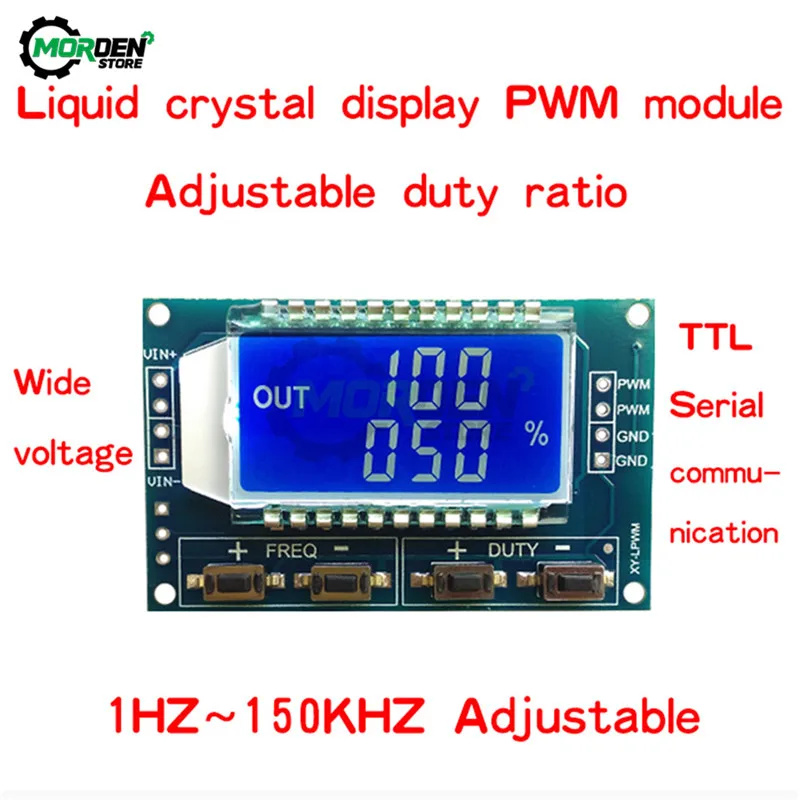

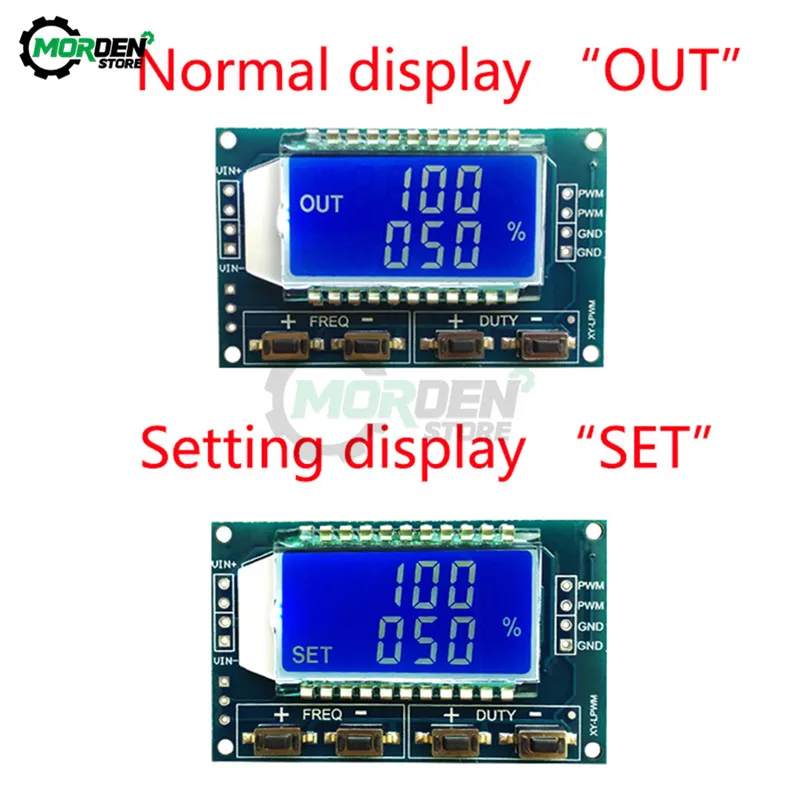

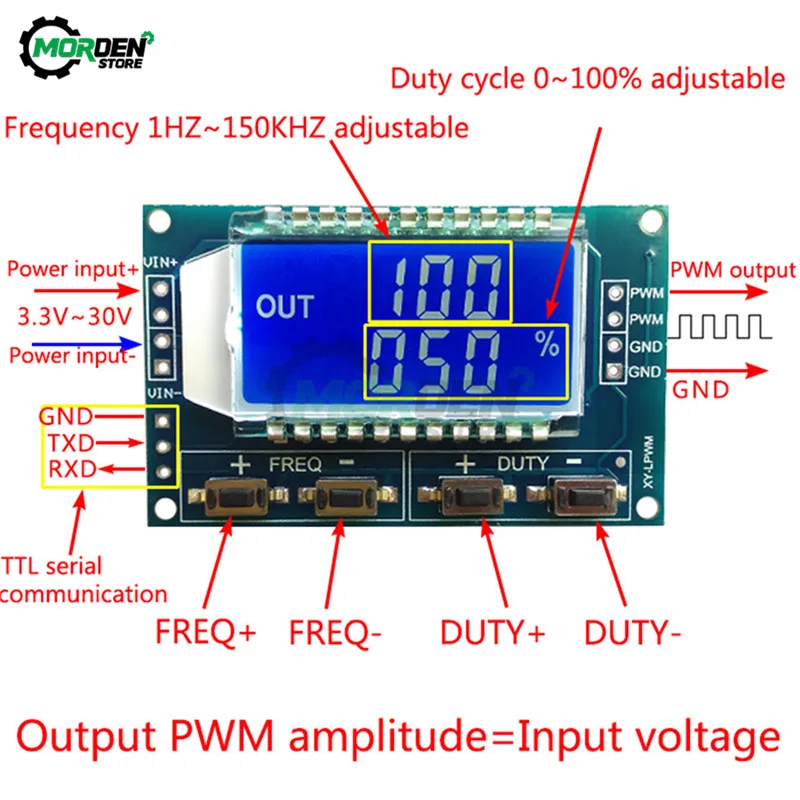

Спецификация:Рабочее напряжение: 3,3 ~ 30VЧастотный диапазон: 1 Гц ~ 150 кГцТочность частоты: точность в каждом диапазоне составляет около 2%Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мАВыходная Амплитуда: амплитуда ШИМ равна напряжению питанияТемпература окружающей среды: -20 ~ + 70 °Особенности:Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл.Широкий диапазон частот, высокая точность.Серийное общение, уровень TTL.Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования.Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя.Генерирует Регулируемый Пульс для использования MCU.Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).Последовательный контроль (одночиповая связь с TTL уровнем).Тонкая работа и хорошая производительность.Стабильный и надежный.Прост в использовании.Длительный срок службы.Частота делится на четыре диапазона, автоматическое переключение:1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц5. Например, отображение частоты:100 показывает PWM выход 100 Гц импульса;1,01 показывает PWM выход 1,01 K импульса;54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;1.2.4 означает, что PWM выход 124 кГц импульса;6. Диапазон рабочего цикла: 0 ~ 100%Параметры:Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла.Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение).Параметры автоматически сохраняют, не теряют питание.Стандарт связи:9600 бит данных bps: 8Стоп-бит: 1Контрольная цифра: нетУправление потоком: нет1>. Установите частоту ШИМ"F101": Установите частоту до 101 Гц (001 до 999)"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)2>. Установите рабочий цикл ШИМ"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)Например, D050, установите рабочий цикл PWM 50%3>. Прочитайте заданные параметрыОтправьте строку «чтение», чтобы прочитать заданные параметры.Набор успешно возвращается: вниз.Не удалось вернуть установку: осень.
