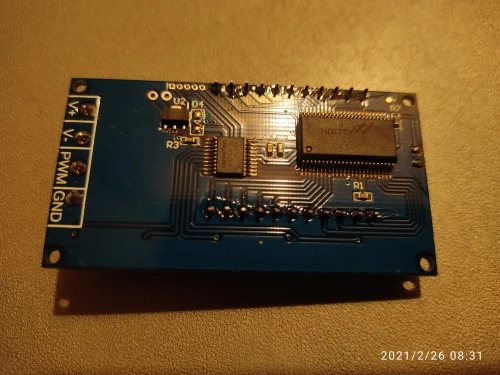

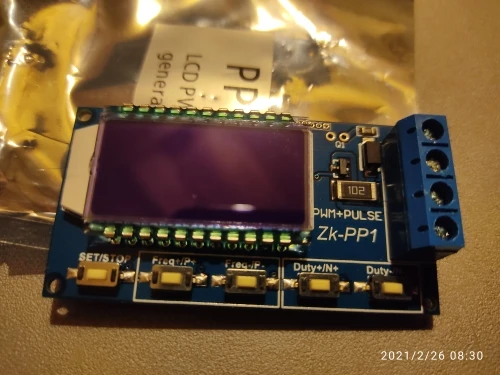

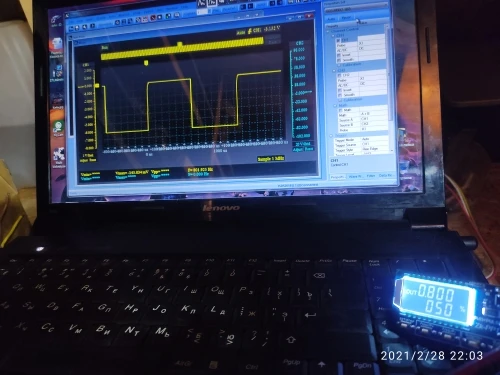

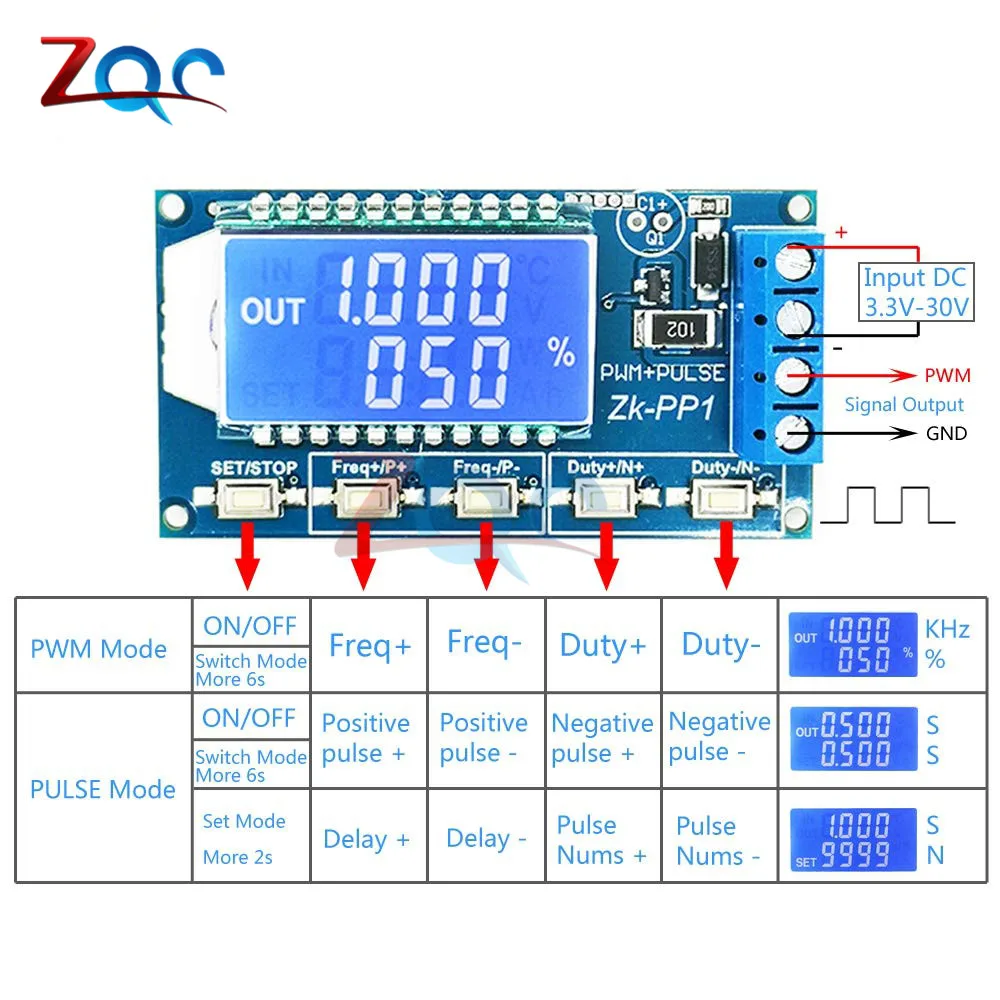

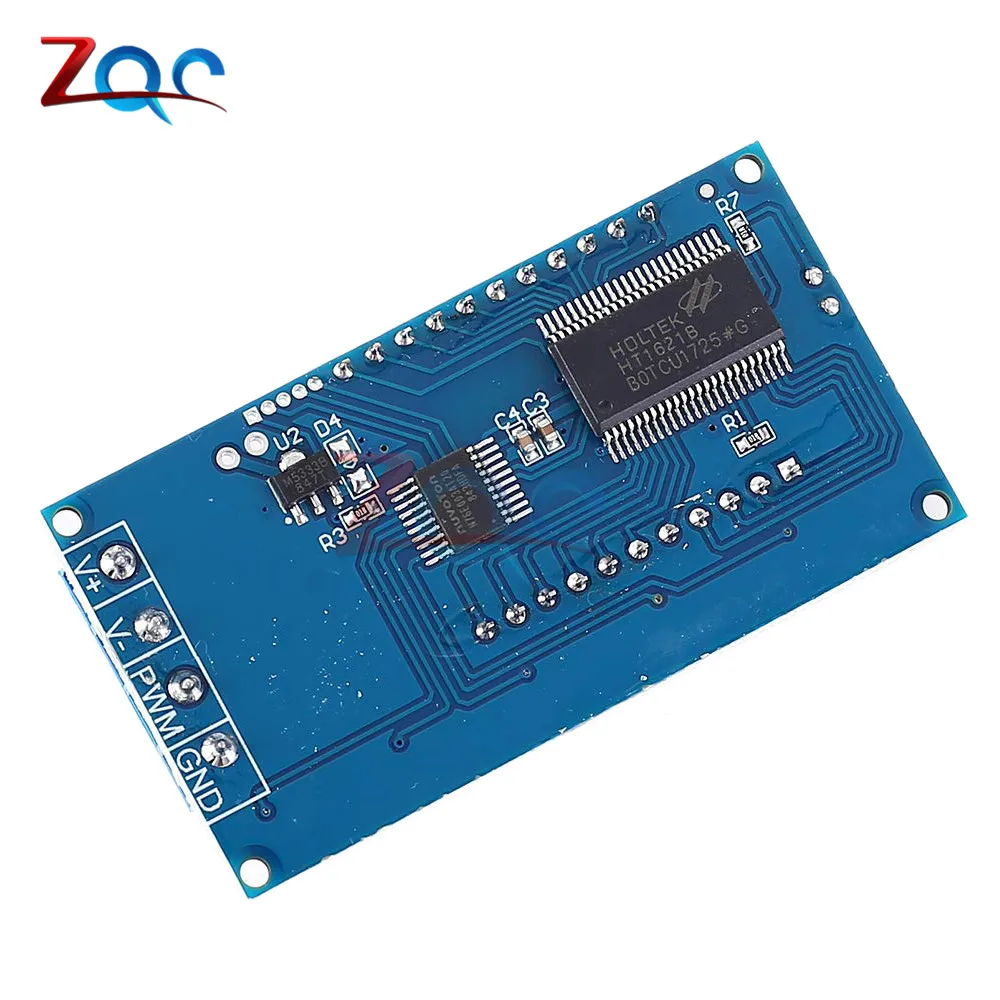

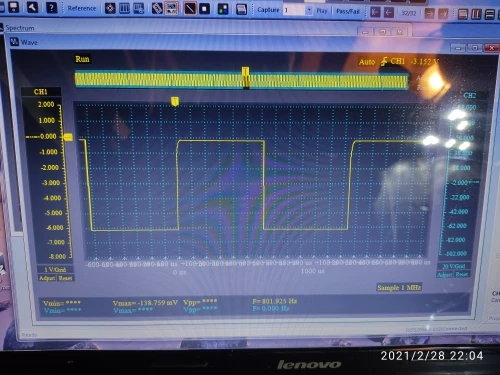

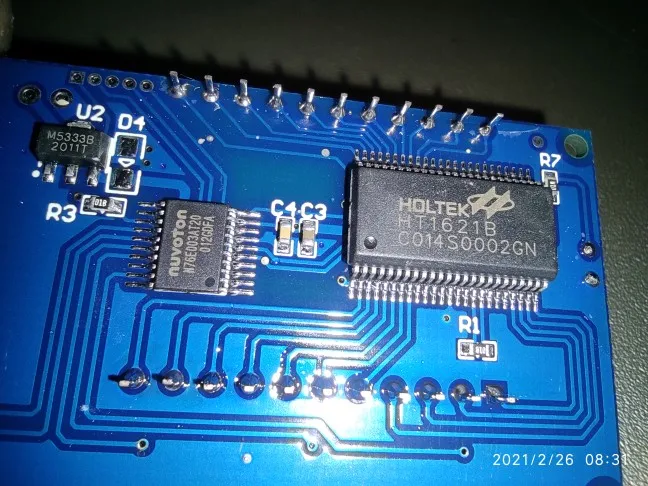

Генератор сигналов PWM, частота импульсов, рабочий цикл, регулируемый модуль, ЖК-дисплей, 1 Гц-150 кГц, 3,3-30 в, модуль платы PWM

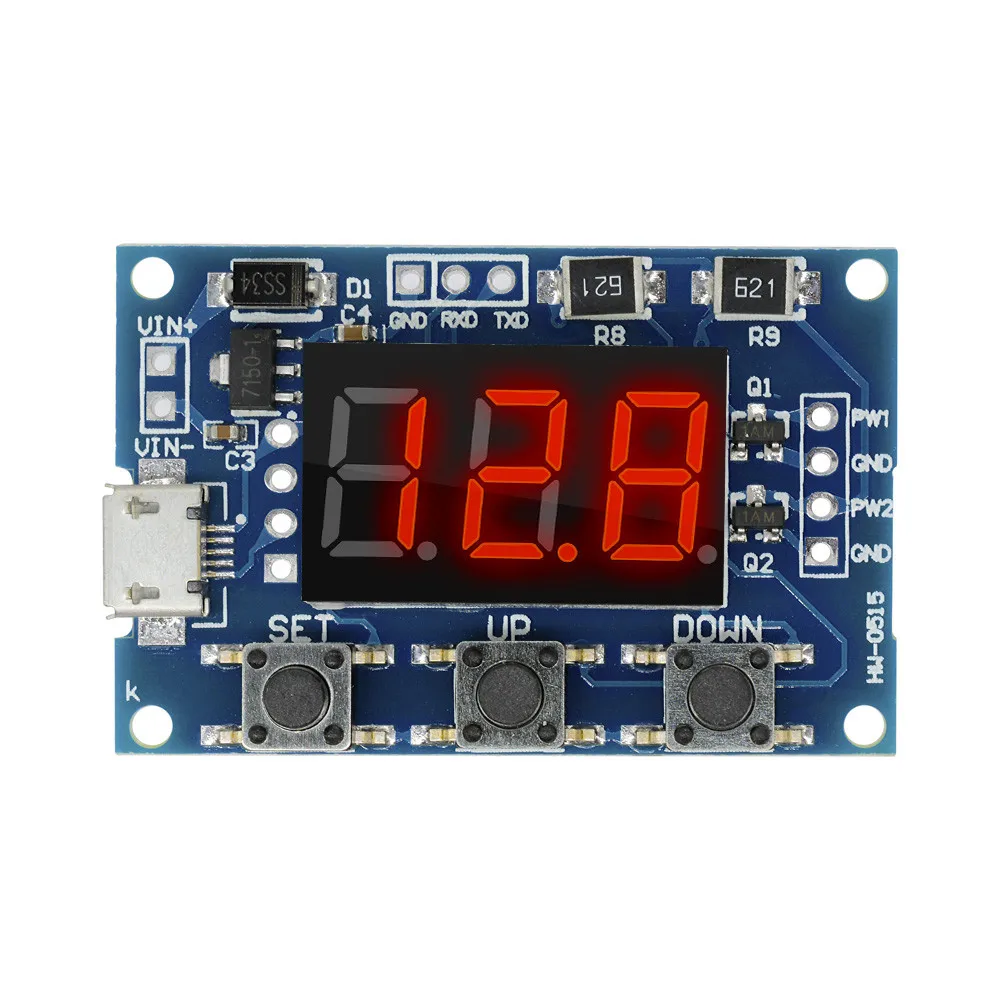

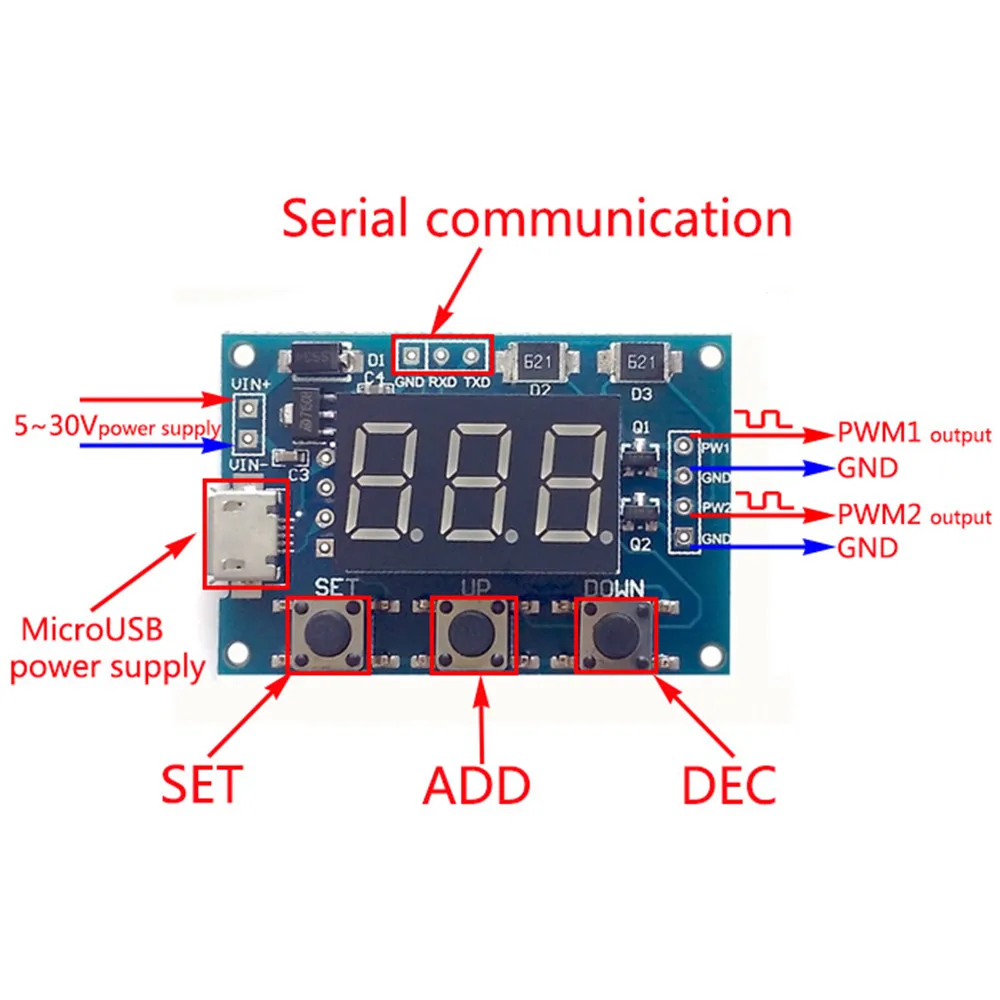

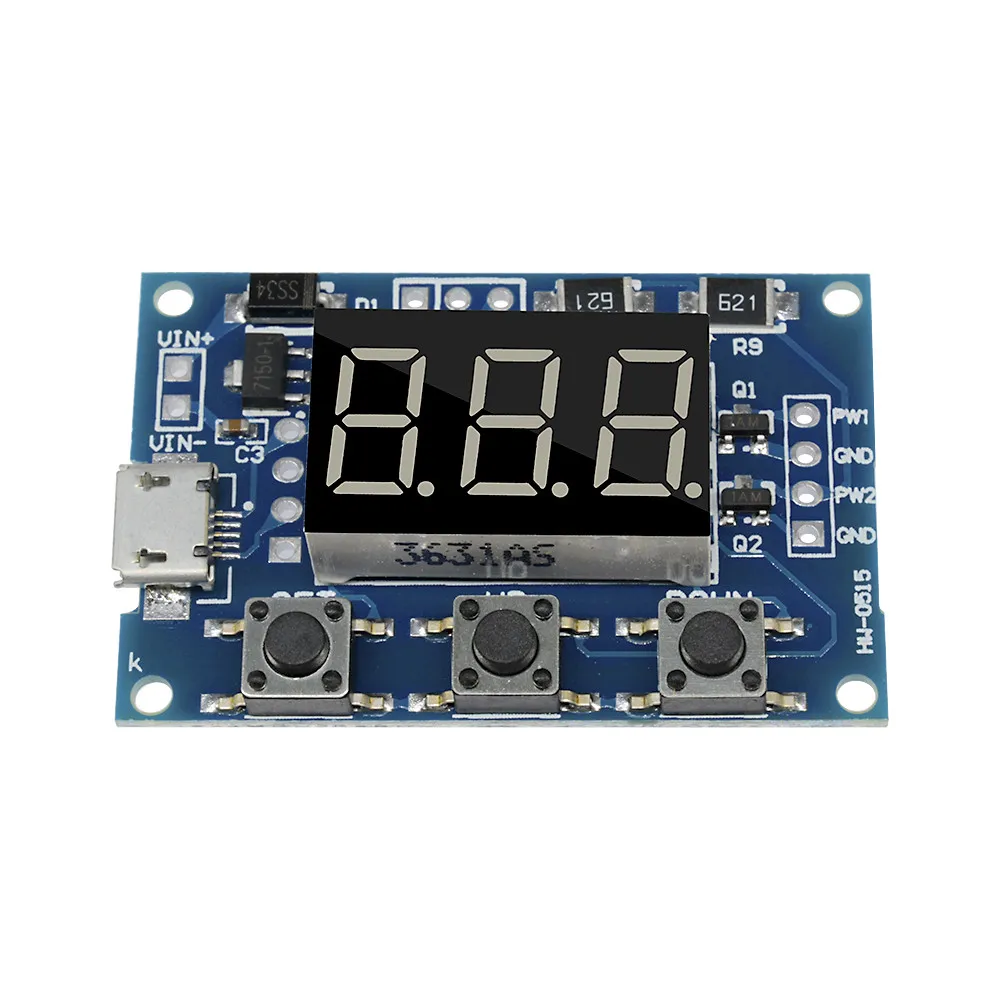

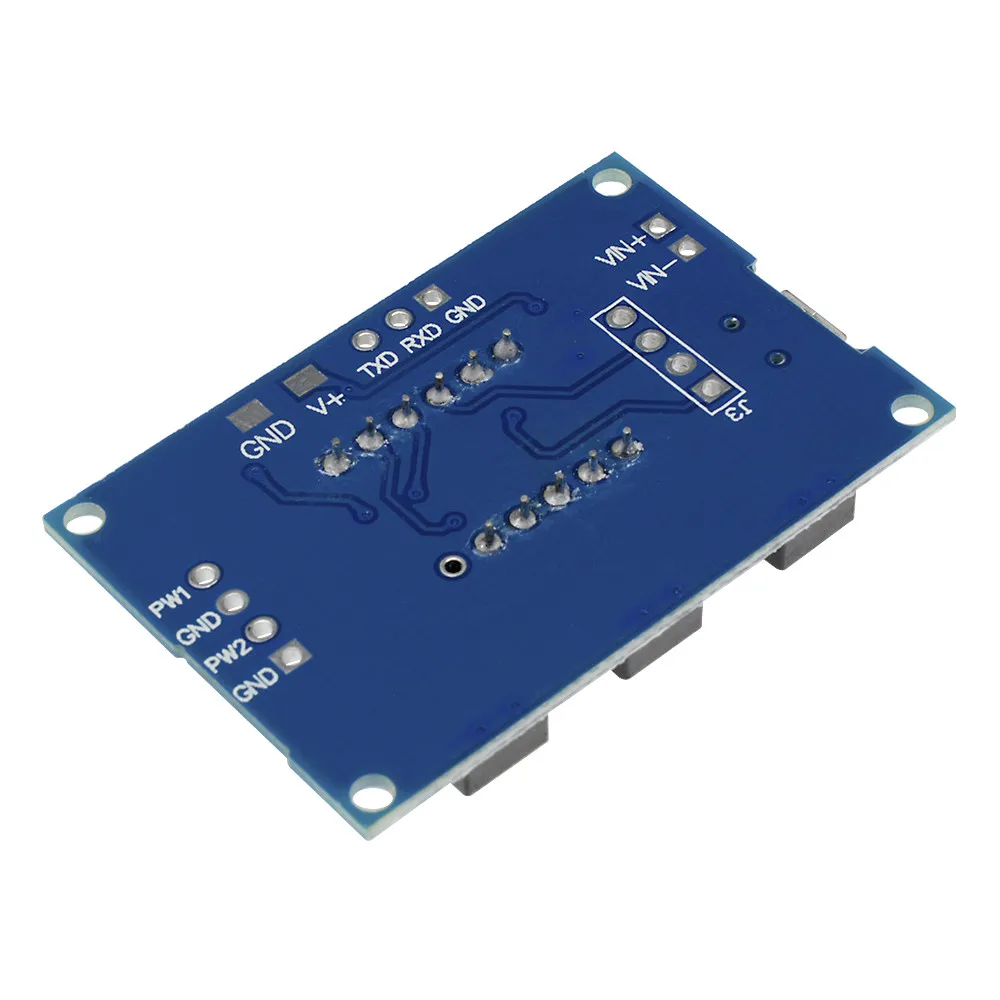

2 канал ПВМ генератор сигнала

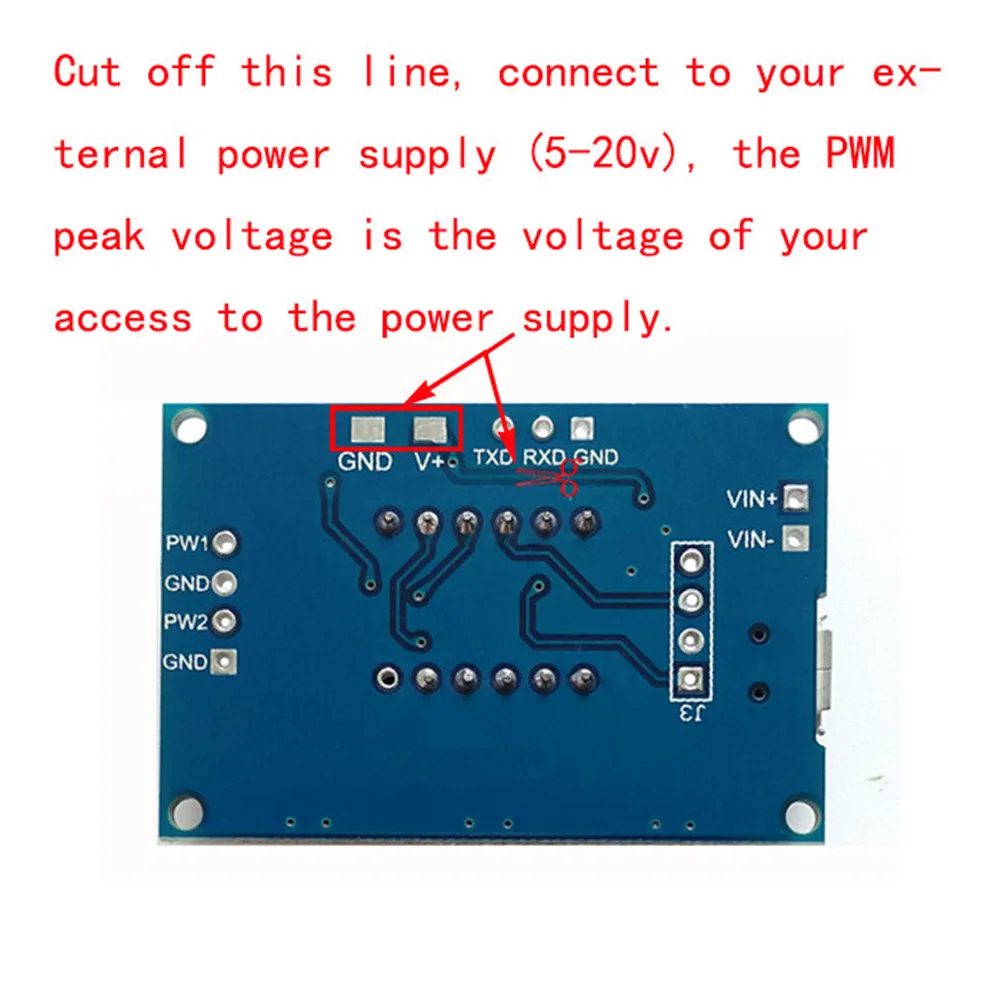

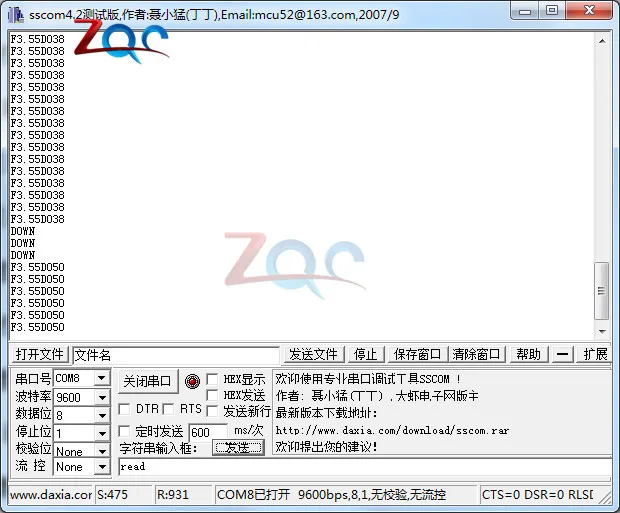

Особенность:Два независимых генератора PWM могут управлять частотой, рабочим цикломШирокий частотный диапазон, высокая точностьCan серийная связьВо-первых, описание модуля:Частота делится на три серии:XXX (без запятой): Наименьший блок 1 Гц, диапазон 1 Гц-999 ГцХХ. X (запятая из десяти): минимальная единица измерения 0,1 кГц; Диапазон 0,1-99,9 кГцX.X.X. (есть три запятые): наименьшая единица измерения 1 кГц; Диапазон 1 кГц-150 кГцПример отображения частоты:«100» указывает на то, что выходной импульс ШИМ составляет 100 Гц«54,1» указывает на выходной импульс ШИМ 54,1 кГц"1.2.4". Указывает на то, что импульсный выход ШИМ составляет 124 кГцРабочий цикл в диапазоне: от 0 до 100Трехчастотный рабочий цикл одинаковый, все параметры являются энергонезависимыми.Параметры:Рабочее напряжение: 5-30 в, поддержка источника питания micro USB 5,0 вЧастотный диапазон: 1 Гц-150 кГцТочность частоты: ± 2%Выходной ток: <30 мААмплитуда на выходе: Стандартная 5Vp-p (регулируемая)Температура: -30 -70 ° CВ-третьих, настройки параметров:Модуль имеет три кнопки [набор], [вверх], [вниз]Нажмите кнопку [Set], чтобы отобразить четыре параметра (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед параметрами передачи, там будет соответствующее имя параметра flash.Нажмите клавиши [вверх], [вниз], чтобы установить текущее значение параметра (долгое нажатие может быстро добавить или вычесть).Два ШИМ имеют три предустановленных частоты, интерфейс отображения частоты, долгое нажатие кнопки [SET] для переключения между тремя типами частот, три типа рабочего цикла частот одинаковы. (XXX: диапазон 1 Гц-999 Гц; XX.x: диапазон 0,1 кГц-99,9 кГц; X.X.X .: диапазон 1 кГц-150 кГц,).В-четвертых, сфера применения:В качестве генератора сигналов квадратной волны, который генерирует сигнал квадратной волны;Для отправки сигнала драйверу шагового двигателя;Регулируемая генерация импульсов для использования чипа;Создает переменный импульсный сигнал, цепь управления (затемнение ШИМ, скорость).Пятый, серийныйСкорость передачи: 9600 бит/сБиты данных: 8Стопорные биты: 1Четность: НетКонтроль потока: нет1. Установите частоту ШИМ«S1FXXXT»: настройка частоты PWM1 XXX Гц (001 -999)"S1FXX. XT ": частота PWM1 XX. X кГц (00,1-99,9)«S1F: X.X.X.T»: настройка частоты PWM1 XXX KHZ (0.0.1 -1.5.0 ..)«S1»: PWM1«S2»: PWM2«F»: частота«D»: рабочий цикл«T»-это конечный флагУстановите рабочий цикл ШИМ«S1DXXXT»: установка рабочего цикла PWM1 XXX; (001 -100)«S2DXXXT»: Установить Рабочий цикл PWM2 XXX; (001 -100)Успешная Настройка возврата: вниз;Настройка отказа: падение.

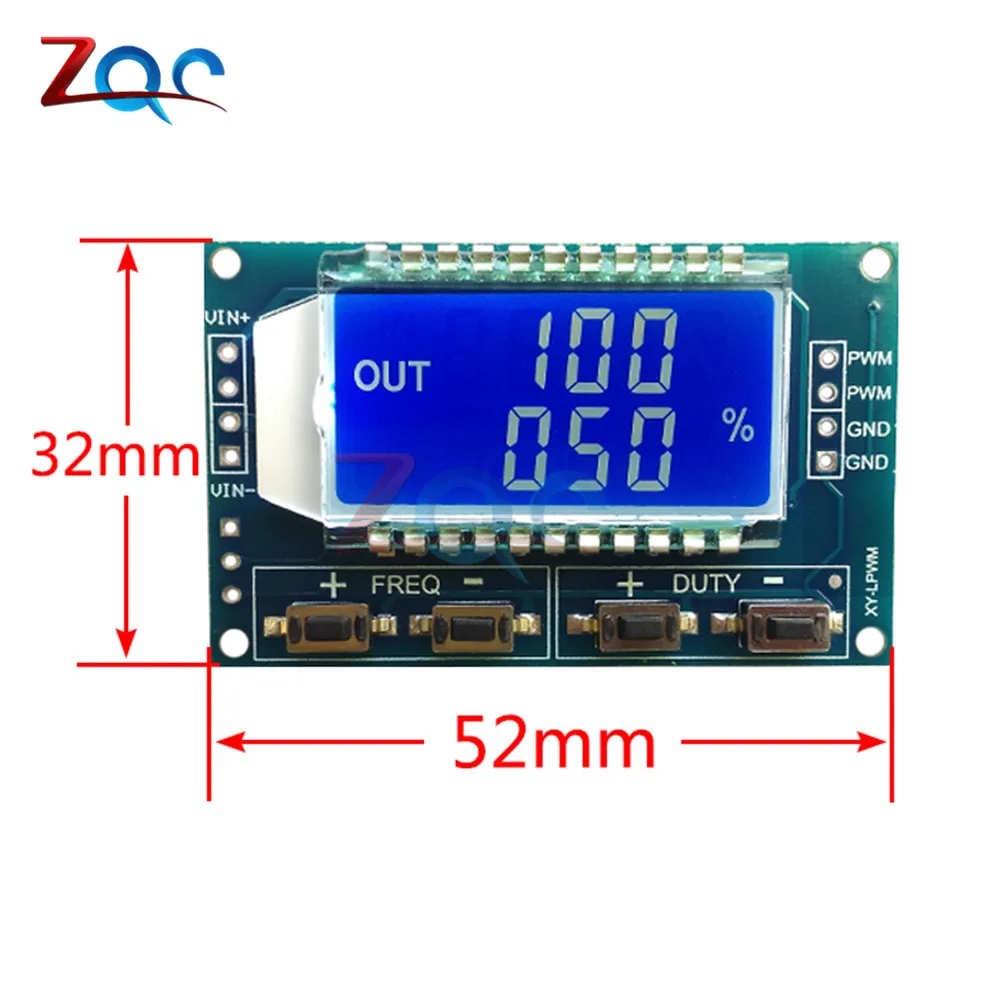

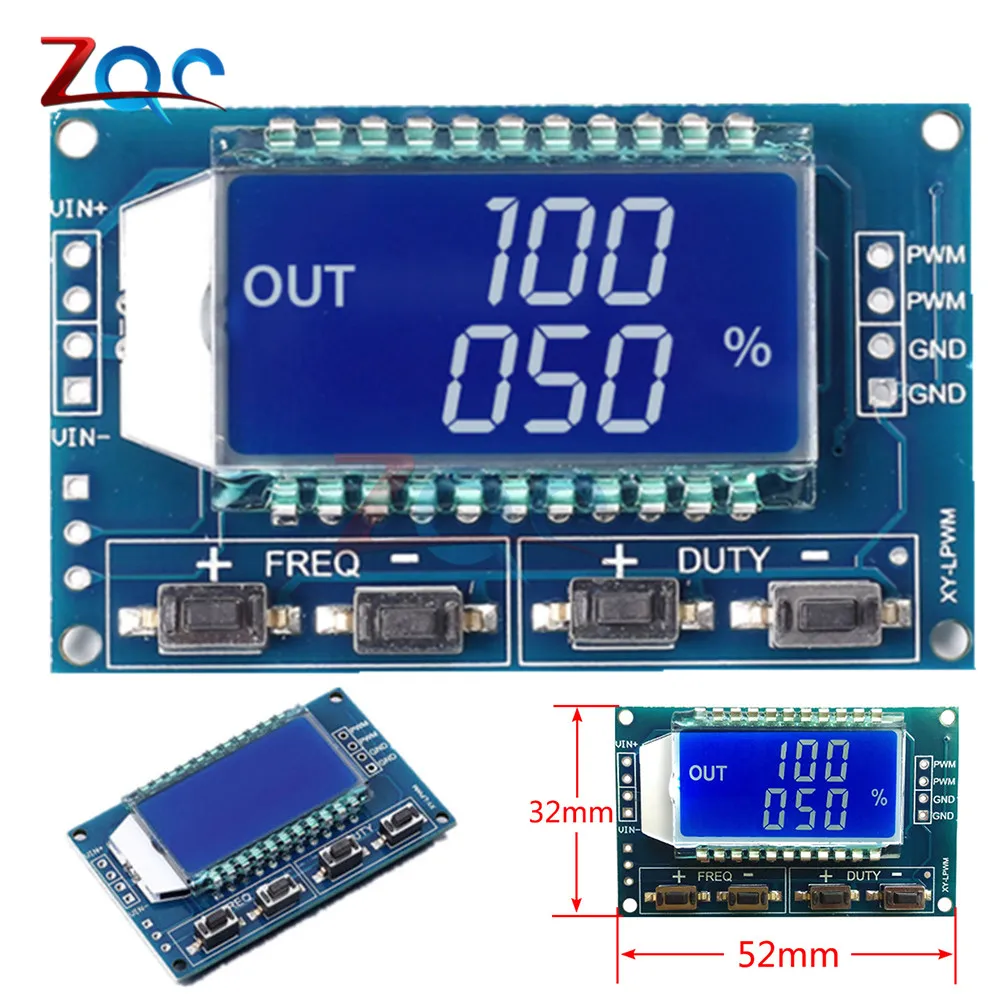

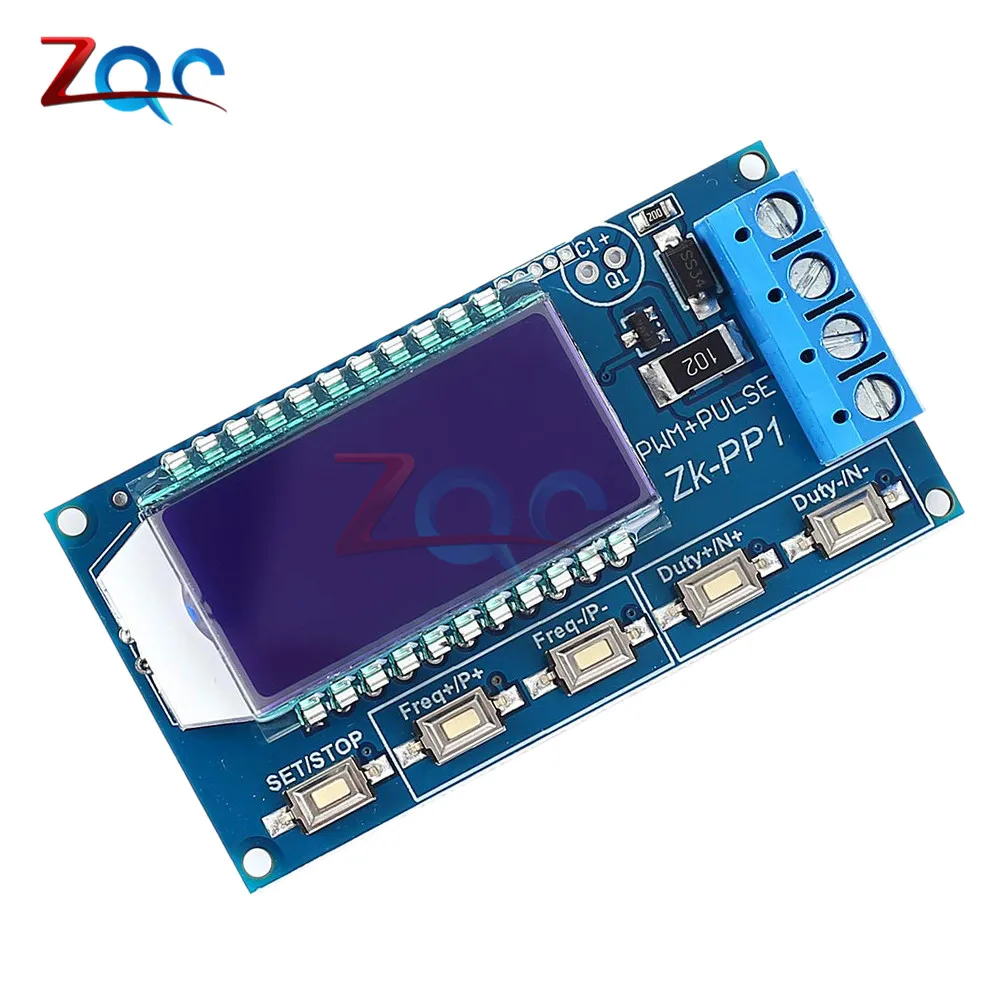

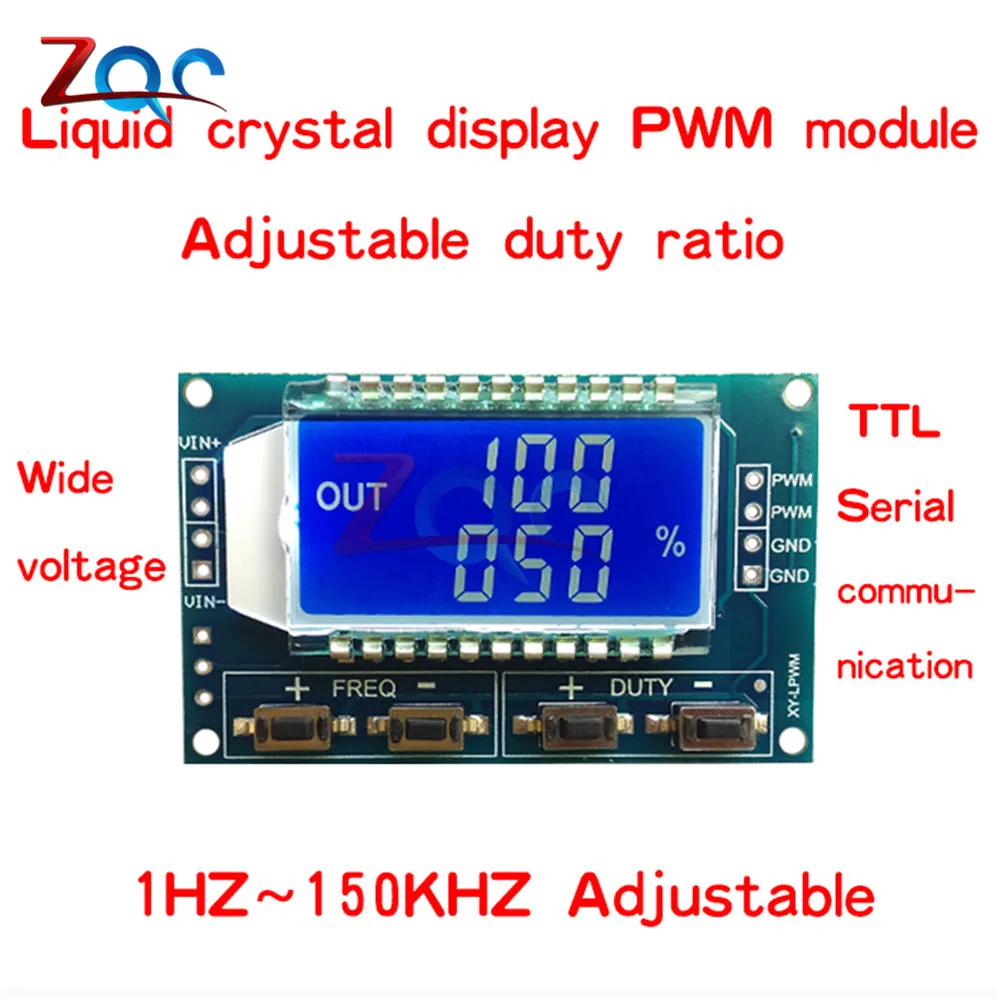

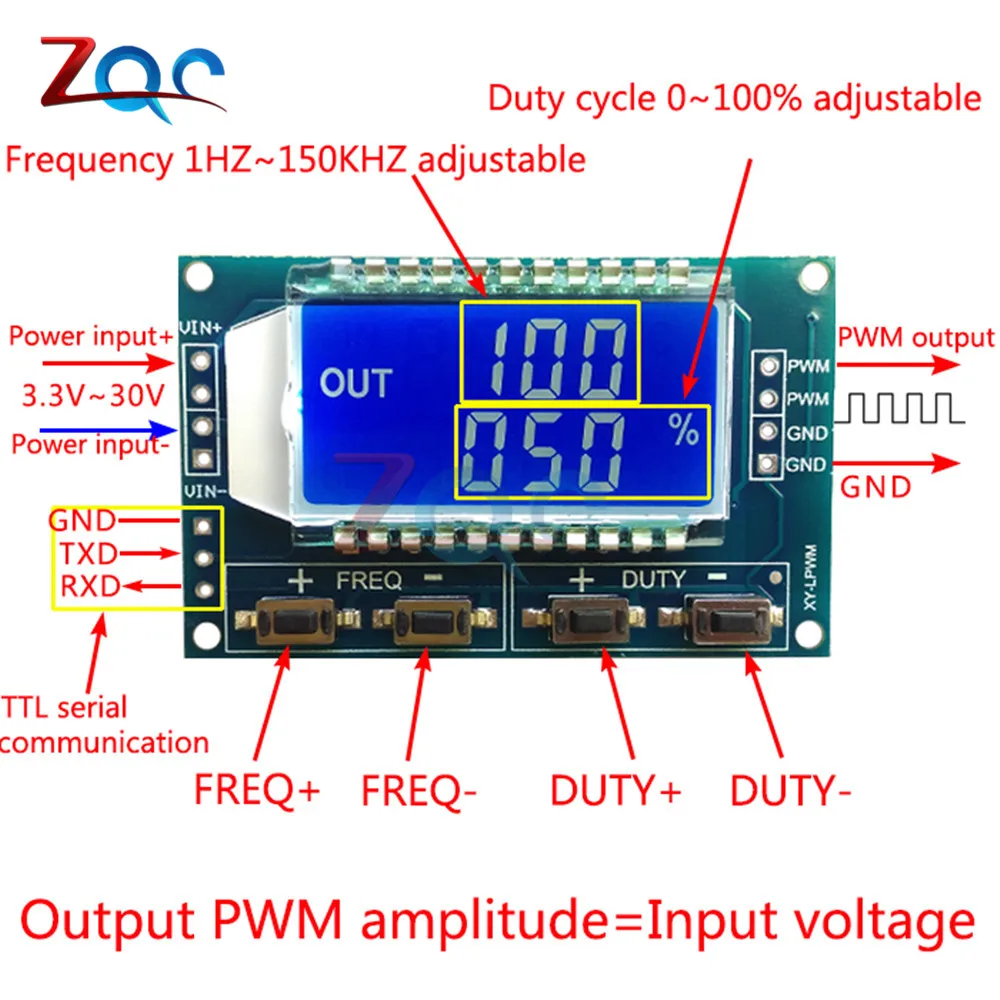

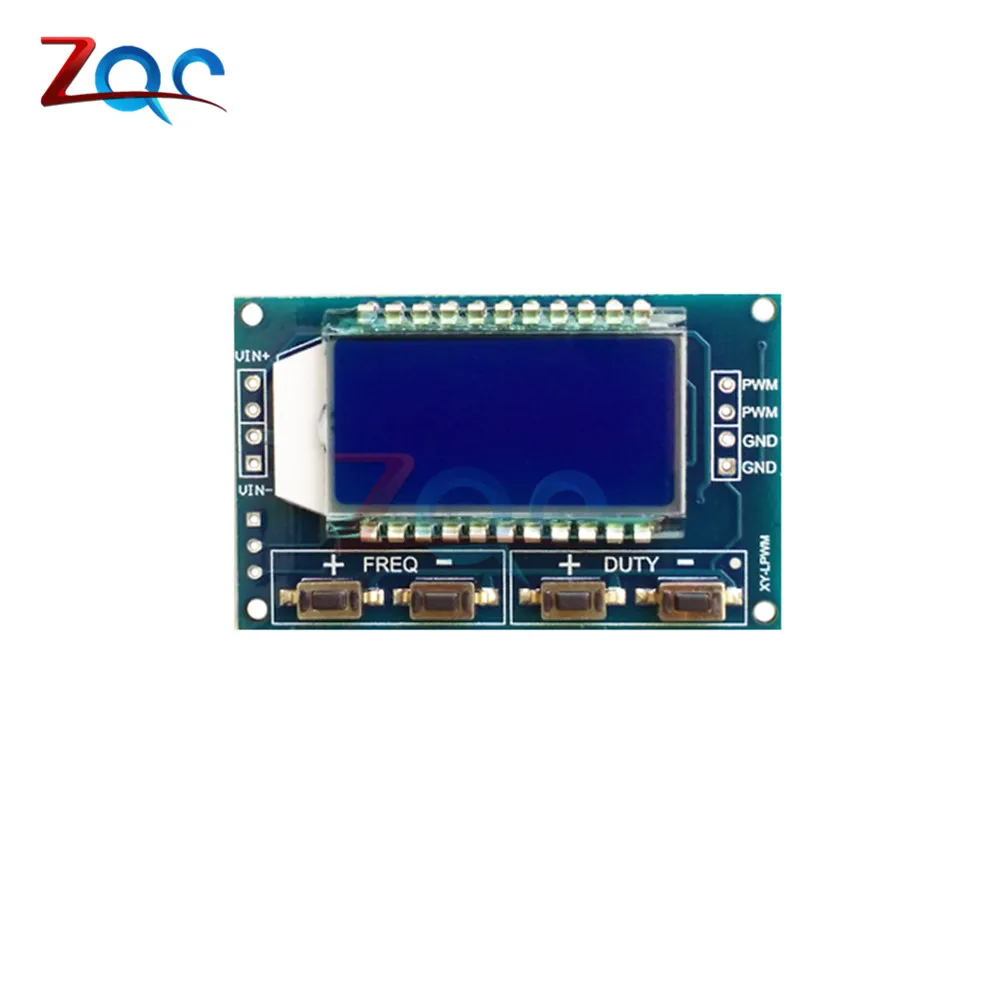

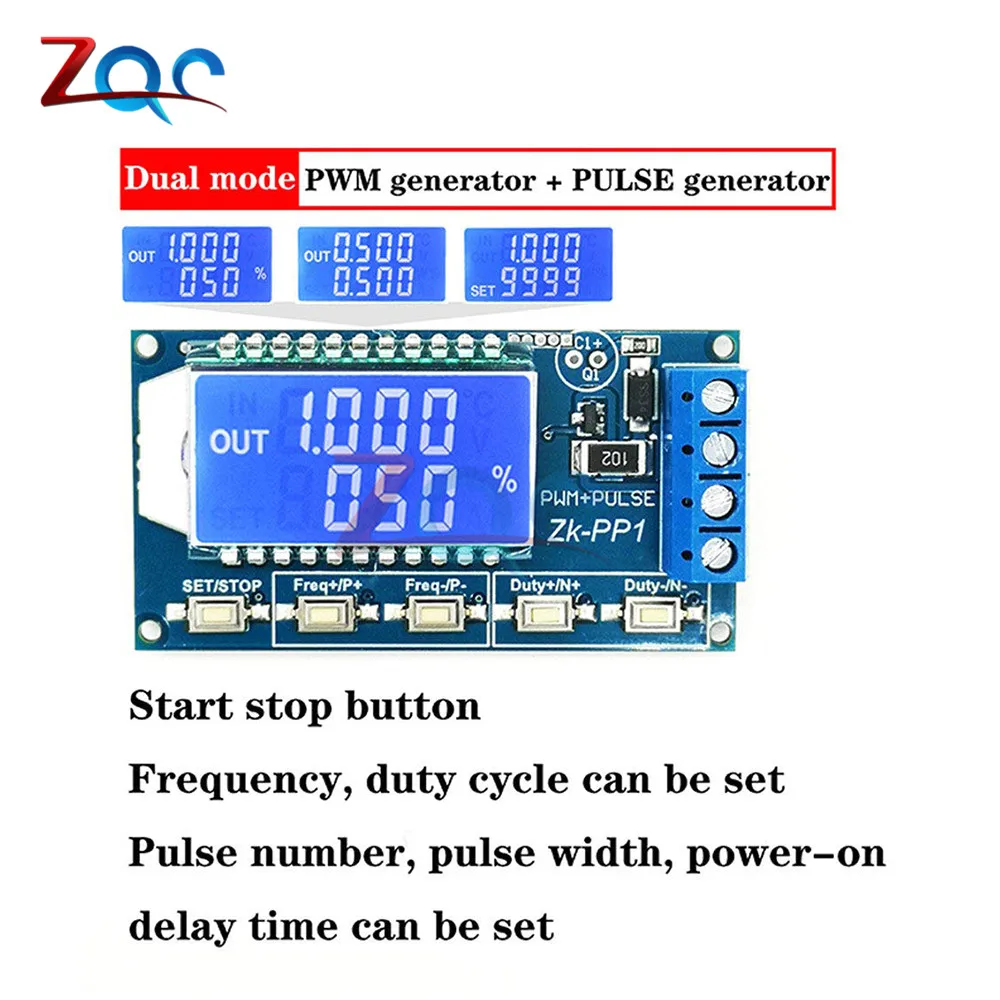

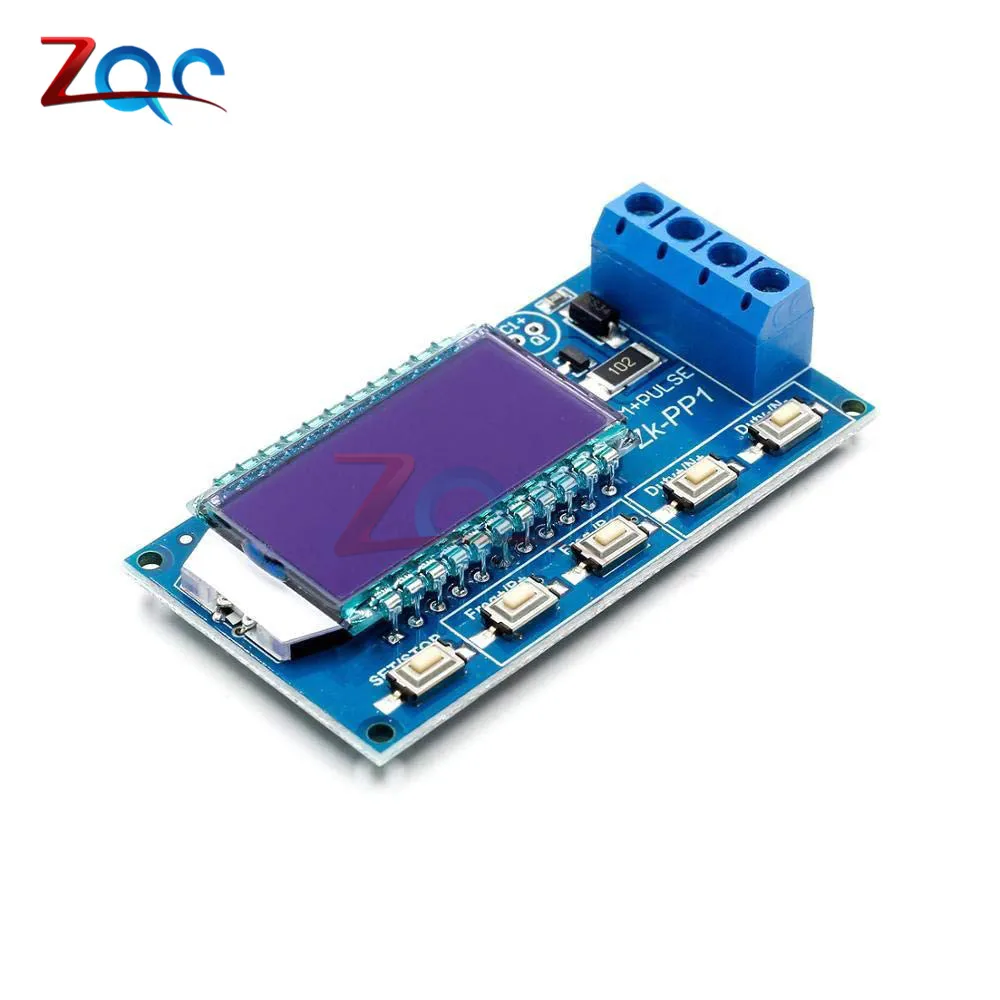

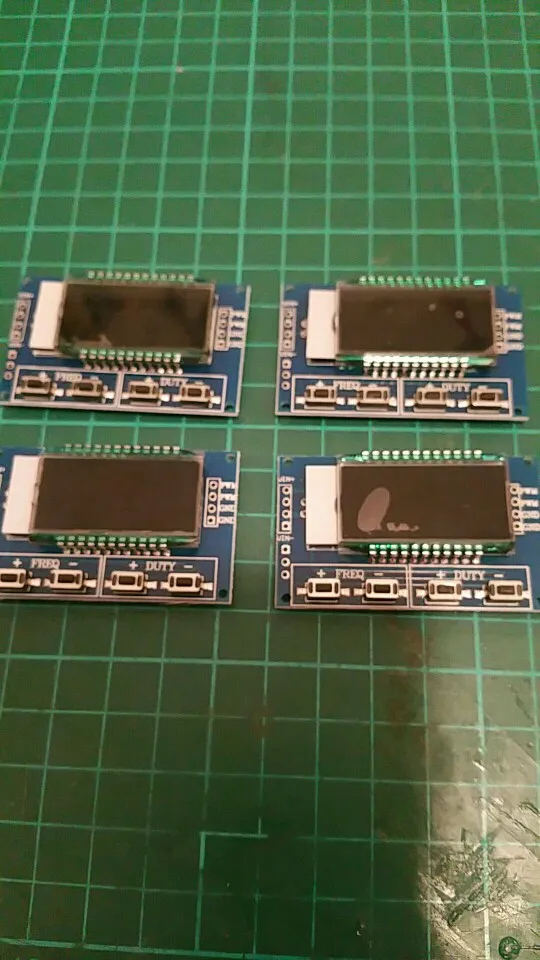

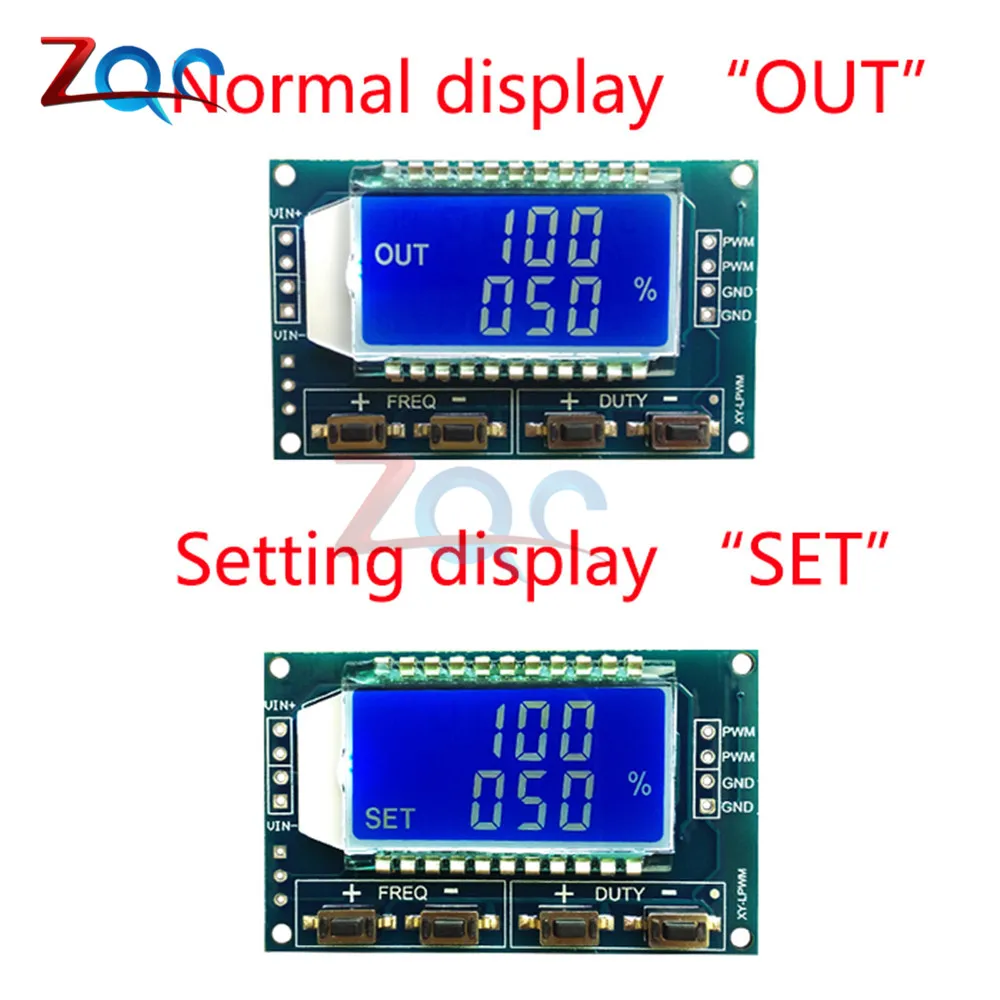

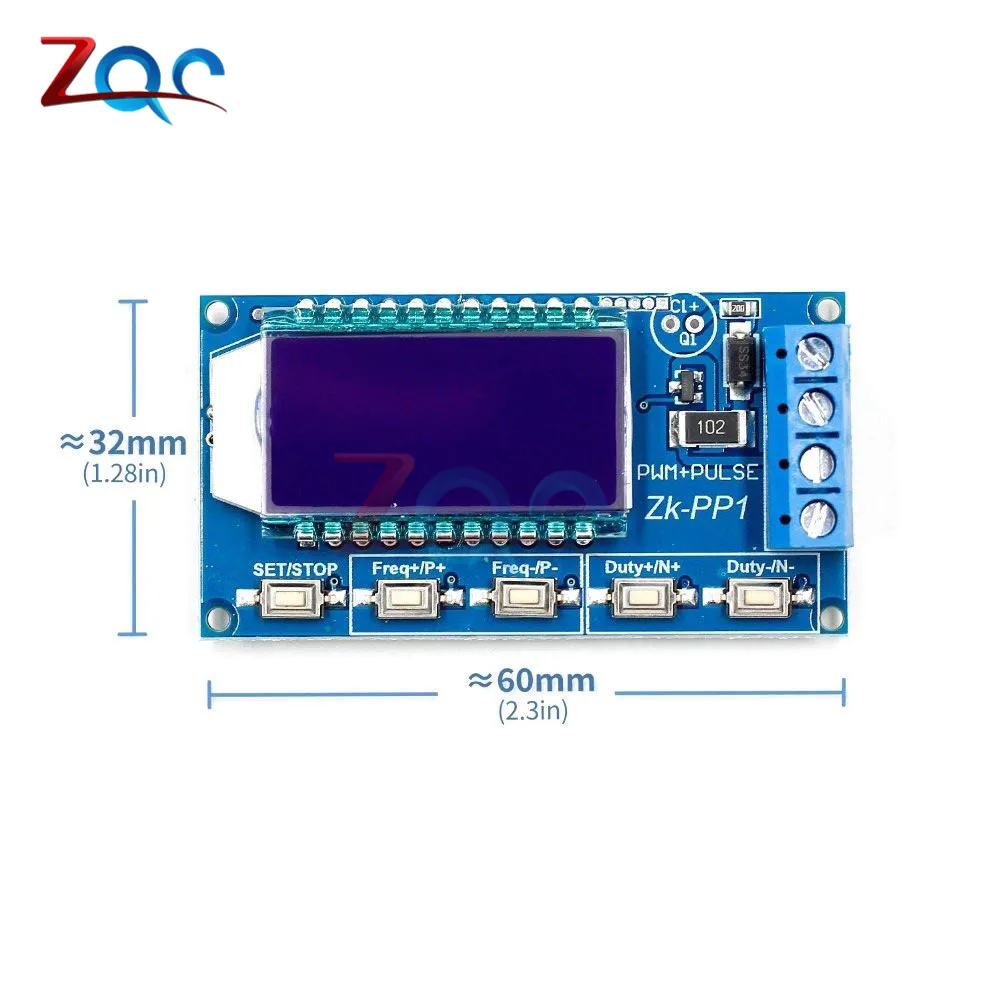

1-канальный генератор сигналов, ШИМ, рабочий цикл частоты импульсов, регулируемый модуль, ЖК-дисплей, 1 Гц-150 кГц, 3,3-30 в, модуль ШИМ-платы

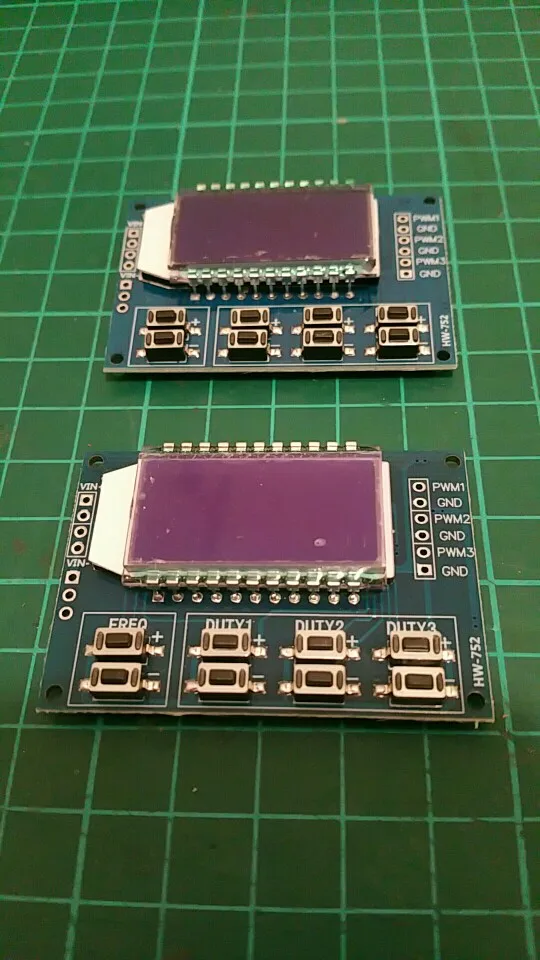

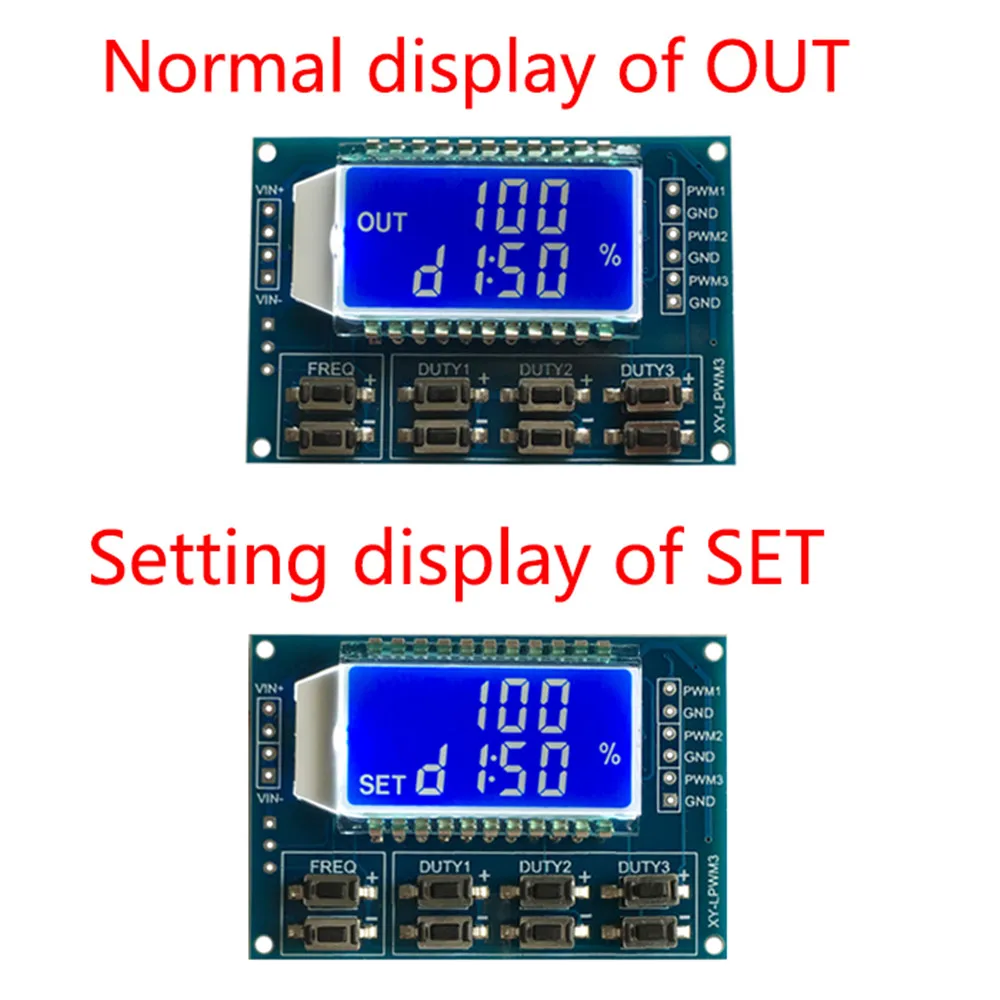

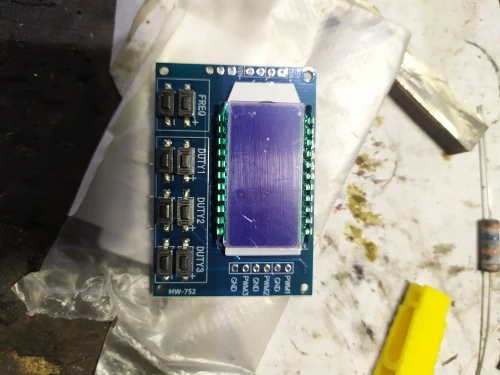

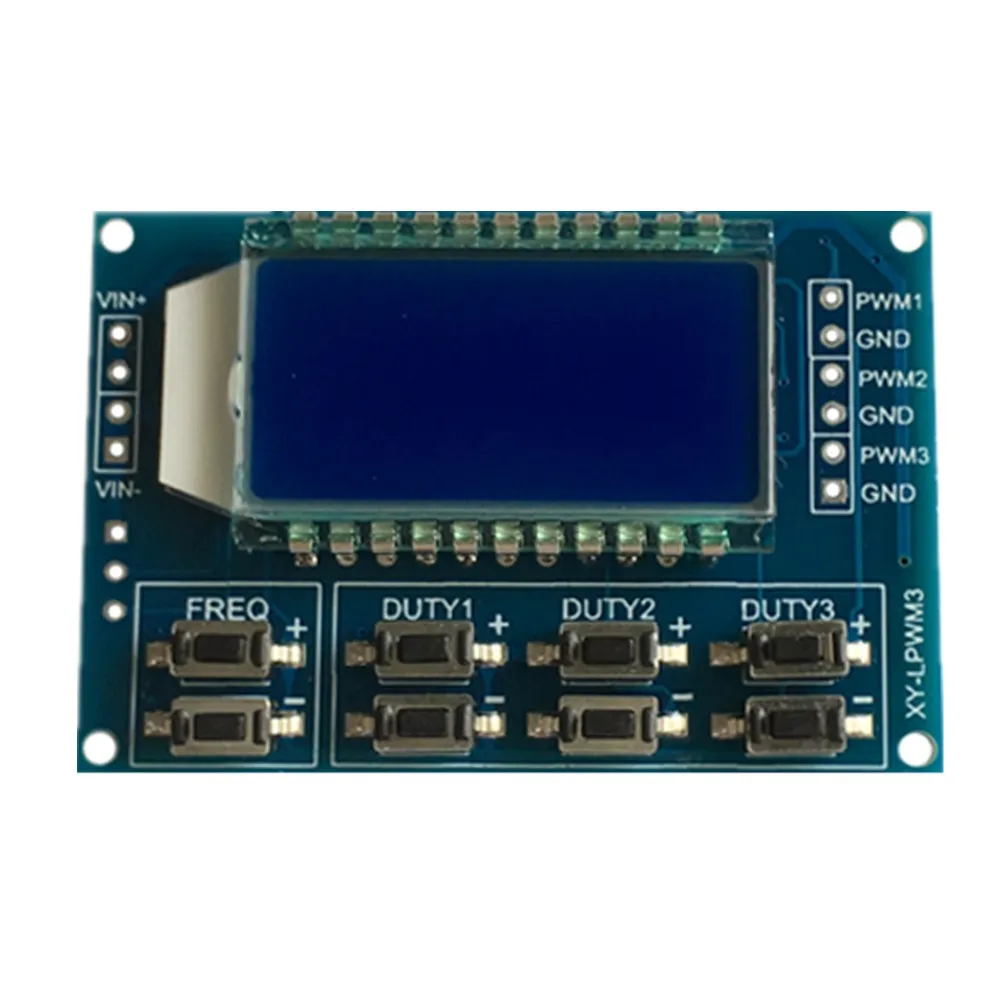

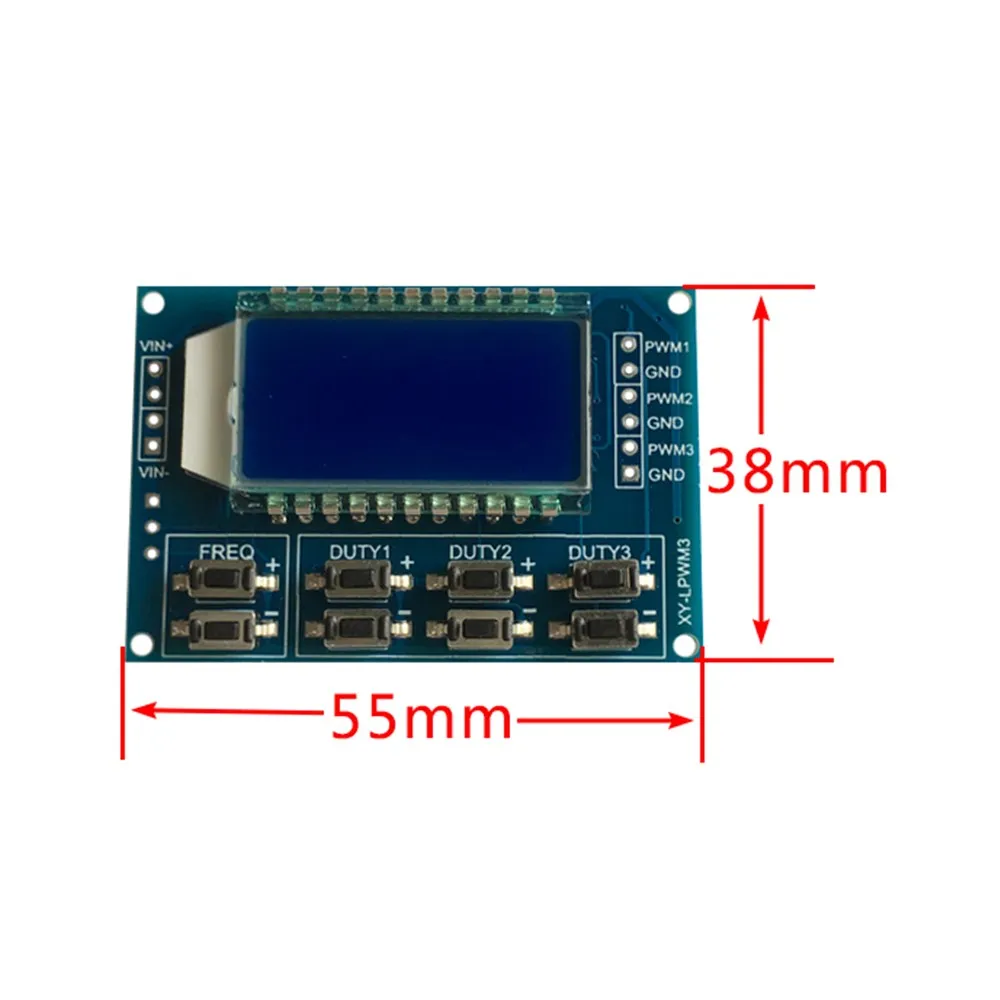

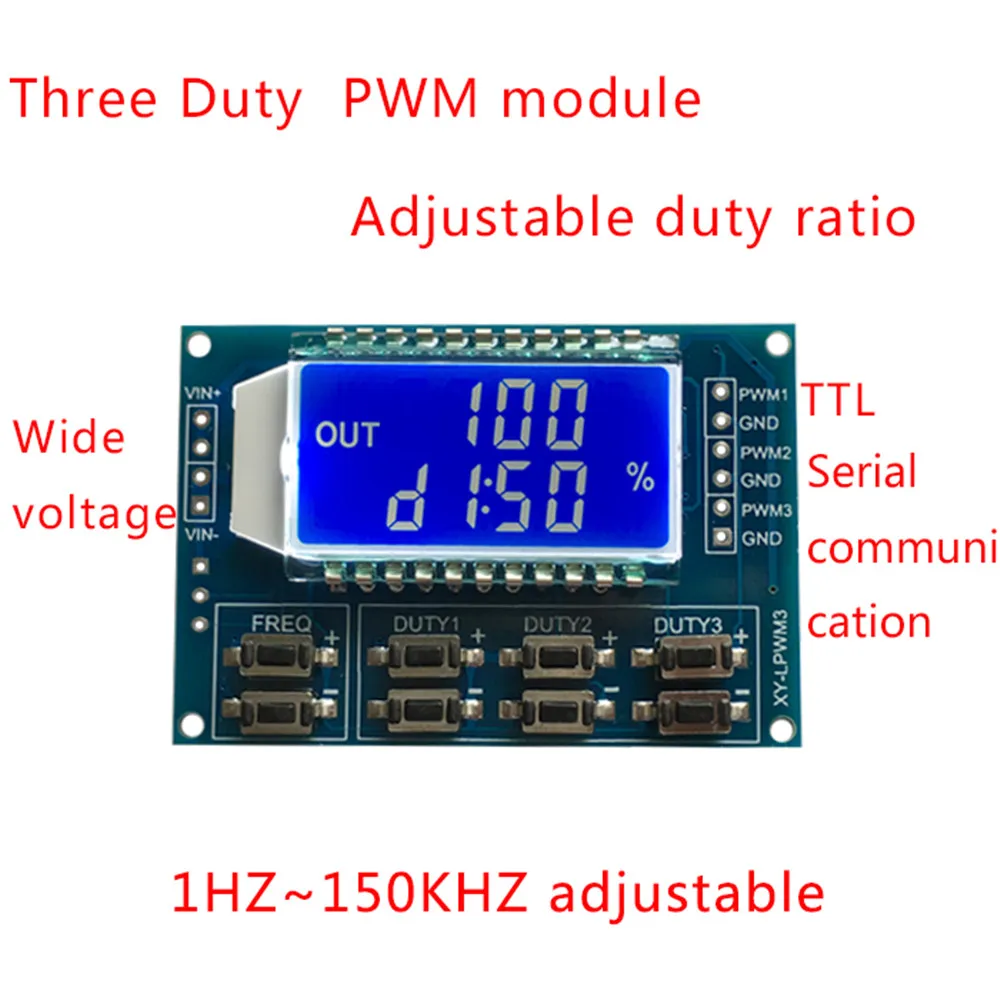

3 канала PWM генератор сигналов

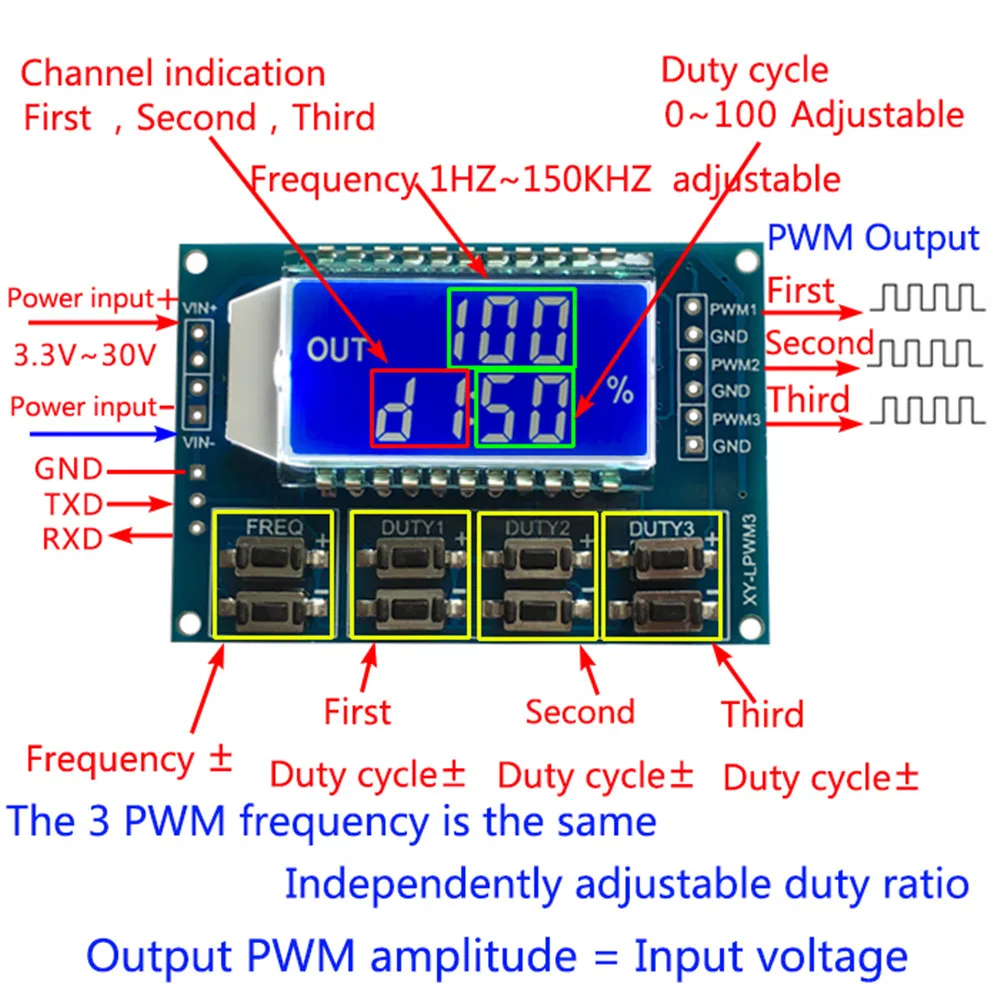

Описание:Выход WM, широкий частотный диапазон, рабочий цикл регулируется независимоЧастота делится на четыре серии, автоматическое переключение1. XXX (без запятой): Минимальный блок 1 Гц, диапазон значений 1 Гц-999 Гц2. Х. XX (запятая находится в ста местах) составляет 0,01 кГц, диапазон значений составляет 1,00-9,99 кГц3, XX. X (Запятая в десяти): минимальная единица измерения 0,1 кГц: диапазон значений 10,0-999 кГц4. X.X.X (запятая на десяти сотнях): минимальная единица измерения 1 кГц: диапазон значений 1 кГц-150 кГцОтображение частоты:100 дает импульс PWM на выходе 100 Гц101 дает импульс PWM на выходе 1,01 K54,1 дает импульс PWM на выходе 54,1 кГц1.2.4 дает выходной импульс ШИМ 124 кГцЗначения рабочего цикла варьируются от 0 до 100%, где 100% выражается в %.Все настройки параметров, экономное отключение питанияОсобенность:Частота и рабочий цикл ЖК-дисплея, очень четкий, выход ШИМ может быть настроен для управления частотой и рабочим цикломШирокий частотный диапазон, высокая точностьПоследовательная связь, уровень TTLПараметры:Рабочее напряжение: 3,3-30 в.Частотный диапазон: 1 Гц-150 кГцТочность частоты: точность в каждом диапазоне составляет около 2%Мощность зарядки сигнала: выходной ток может быть около 5 -30 мАВыходная Амплитуда: амплитуда ШИМ равно напряжению питанияТемпература окружающей среды: -20 -70 ℃.Применение:Используется как квадратный генератор волн, генерирует сигнал квадратной волны для экспериментальной разработки и использованияИспользует для создания квадратной волны, управляющей приводом двигателяГенерирует Регулируемый импульс для использования MCUГенерирует Регулируемый импульс, управляет соответствующей схемой (скорость затемнения ШИМ и другие приложения)Последовательное управление (однокристальная связь TTL уровня)Стандарт связи:9600 бит/с данных: 8Стоп-бит: 1Проверочная цифра: нетКонтроль потока: нетЧастота ШИМ«F101»: Установите частоту 101 Гц (001 -999)«F1.05»: Установите частоту 1,05 кГц (1,00-9,99)«F10.5»: Установите частоту на 10,5 кГц (10,0-99,9)«F1.0.5»: Установите частоту 105 кГц (1.0.0 -1.5.0)Установите рабочий цикл ШИМ«DXXX»: Установите рабочий цикл ШИМ на XXX; (001 -100)Как и D050, установите рабочий цикл ШИМ-50%Читайте набор параметровОтправьте строку «read» для чтения заданных параметров.Возврат успеха: вниз;Не удалось настроить Возврат: падение.
