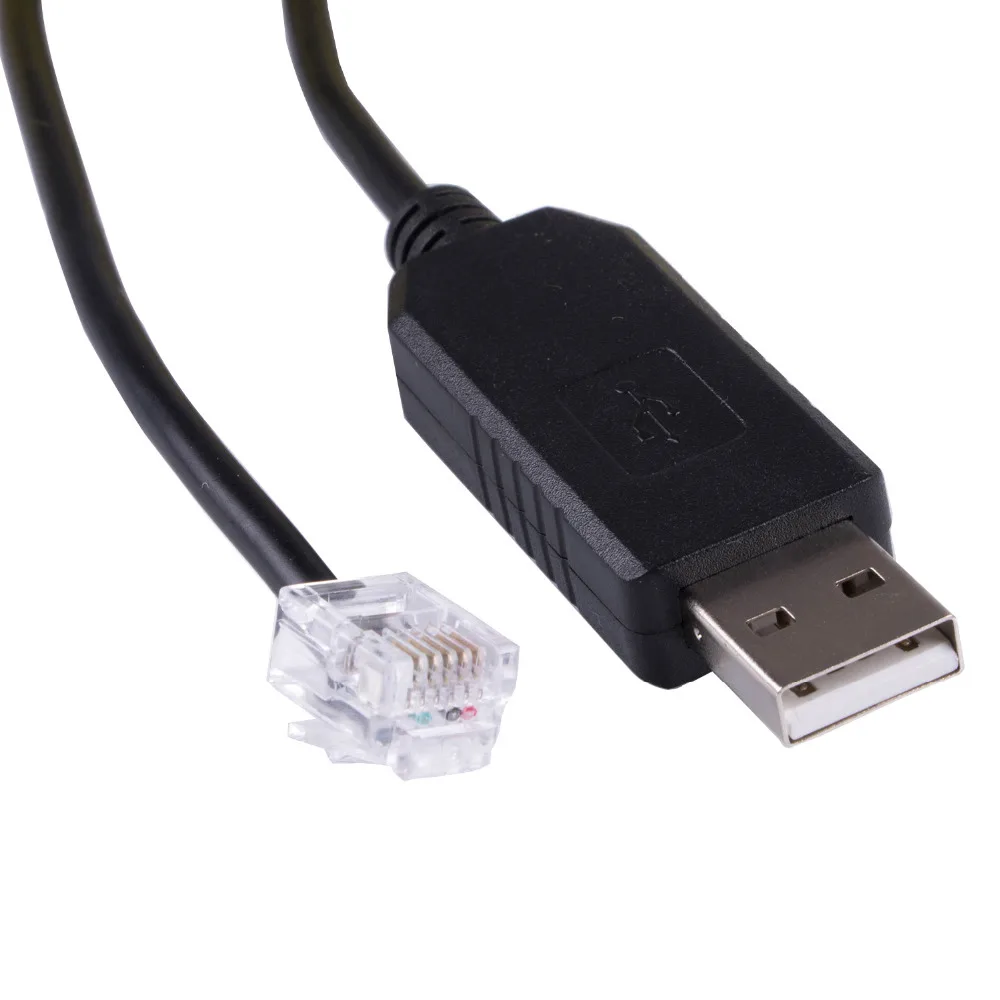

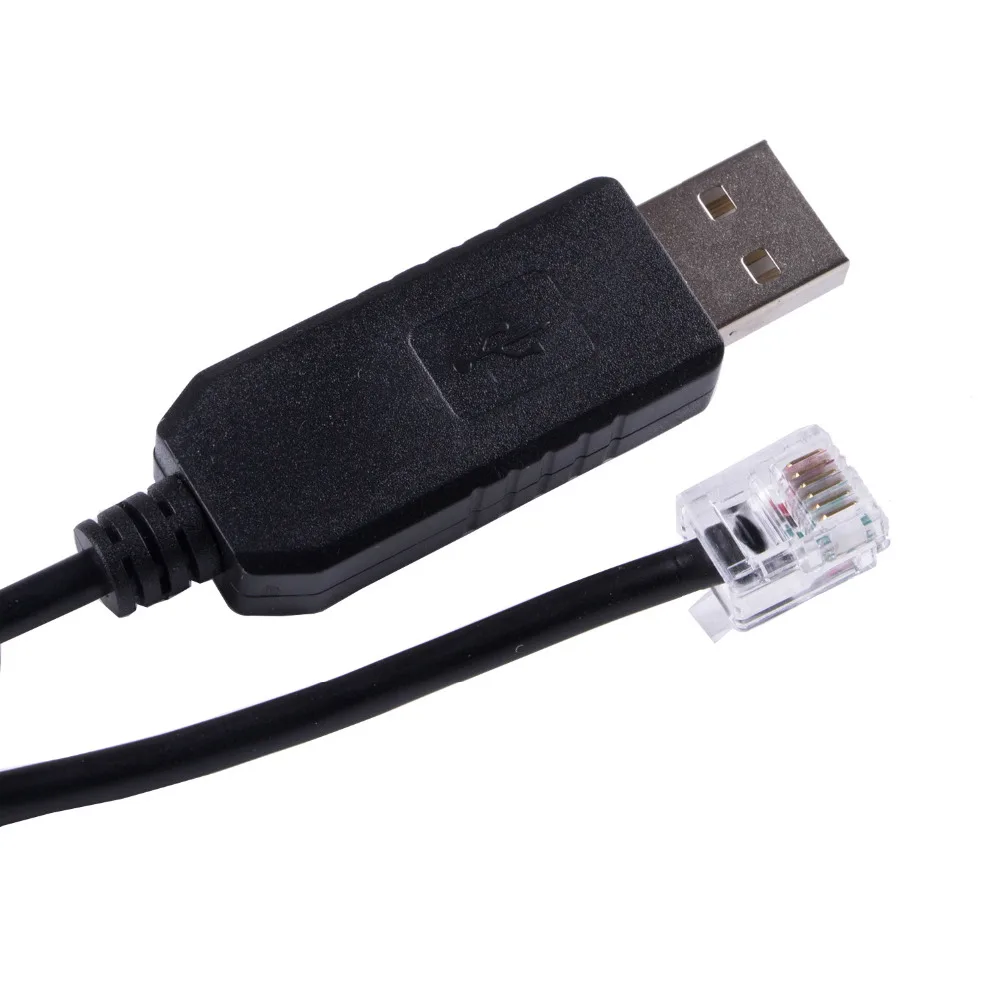

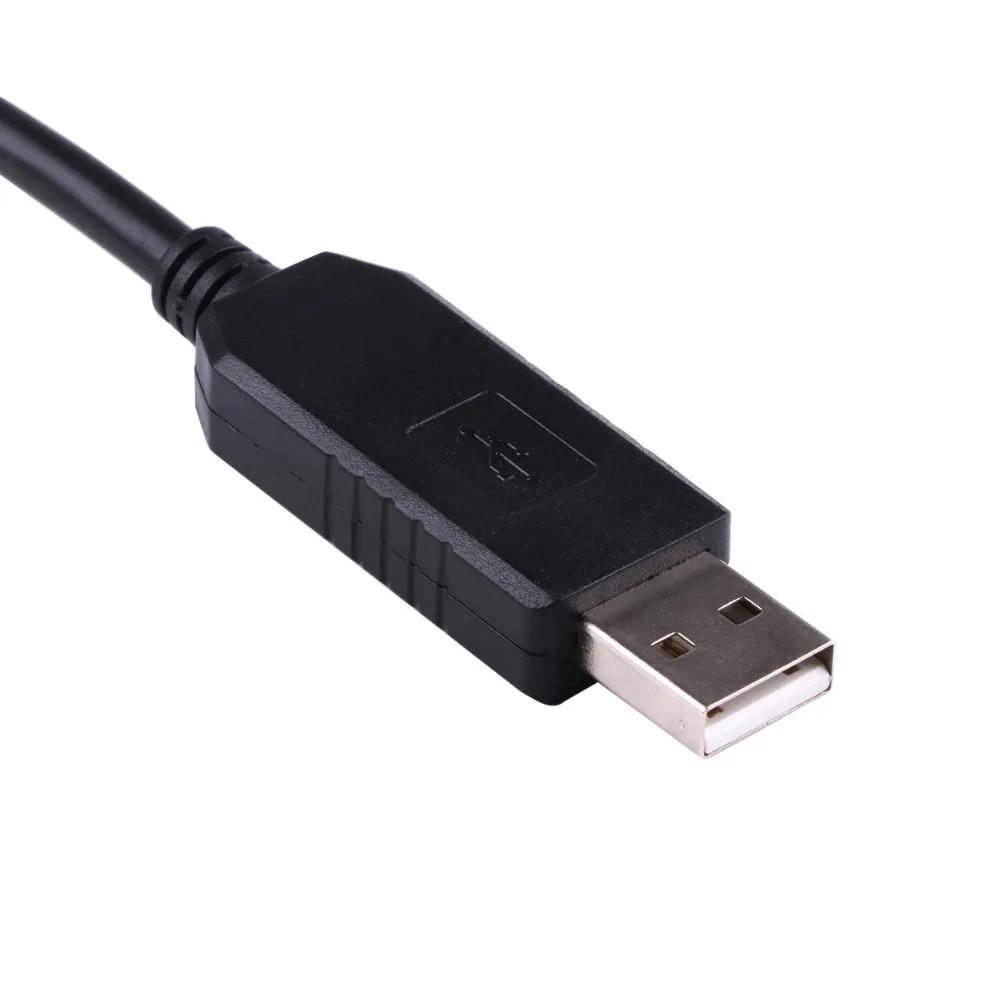

FTDI USB TTL кабель для Kaifa MA105 MA304 P1 порт смарт-метр Кабель Domoticz на Raspberry 6P6C RJ12 UART серийный кабель 6FT

Usb ttl 5 v rj12 серийный кабель

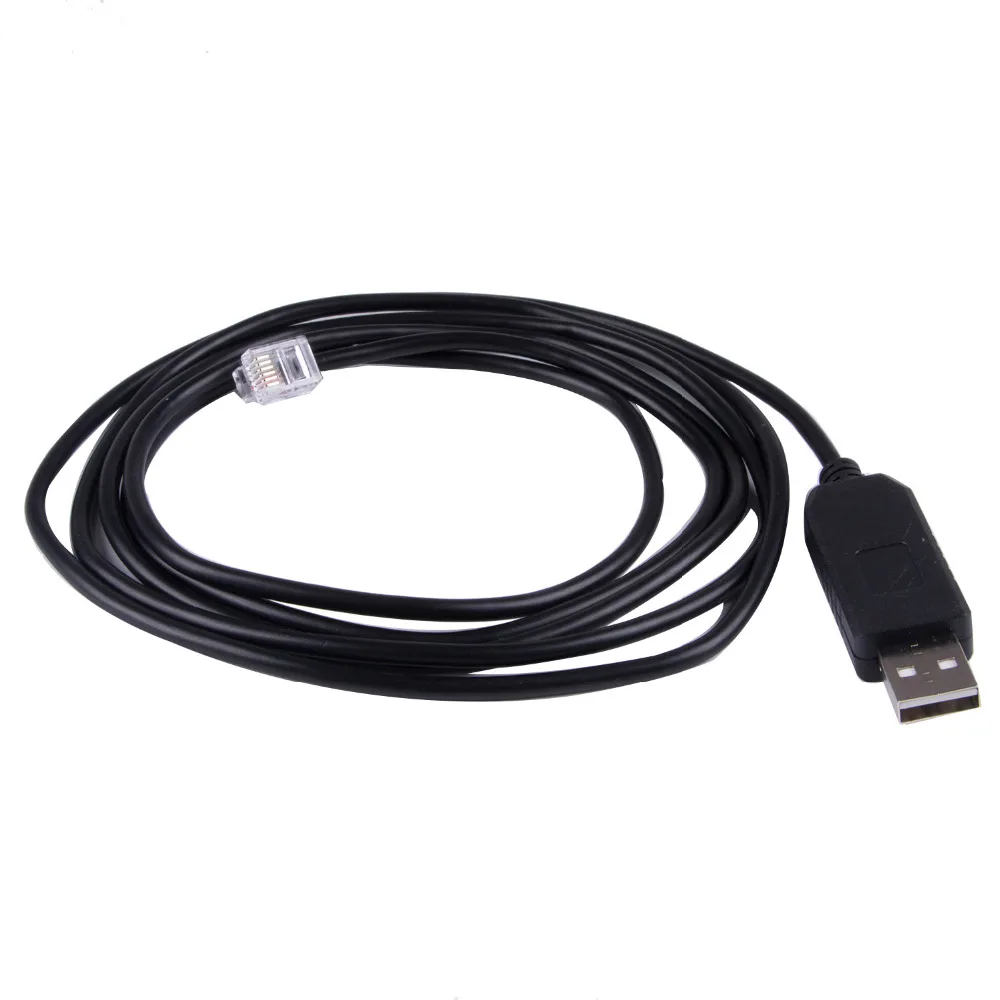

Длина: 6 футов/1,8 м

Уровень сигнала: 5 в TTL UART серийные сигналы

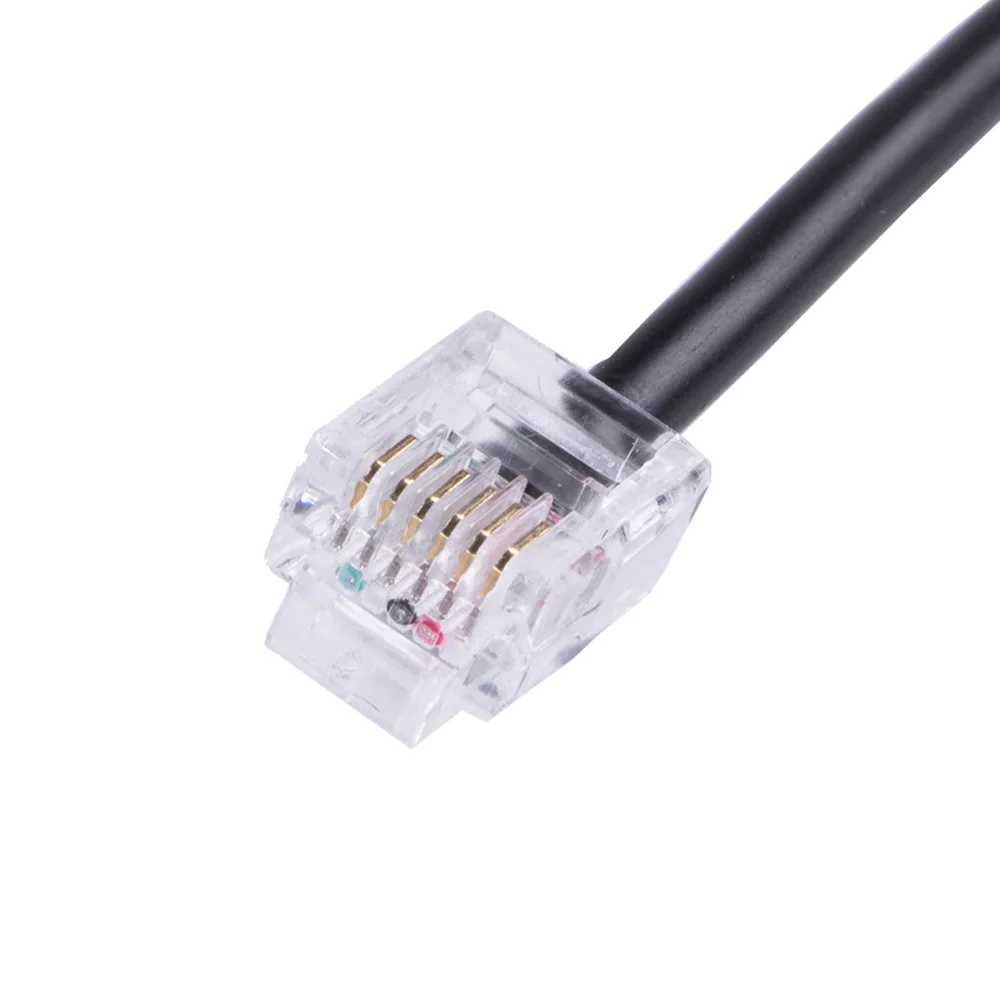

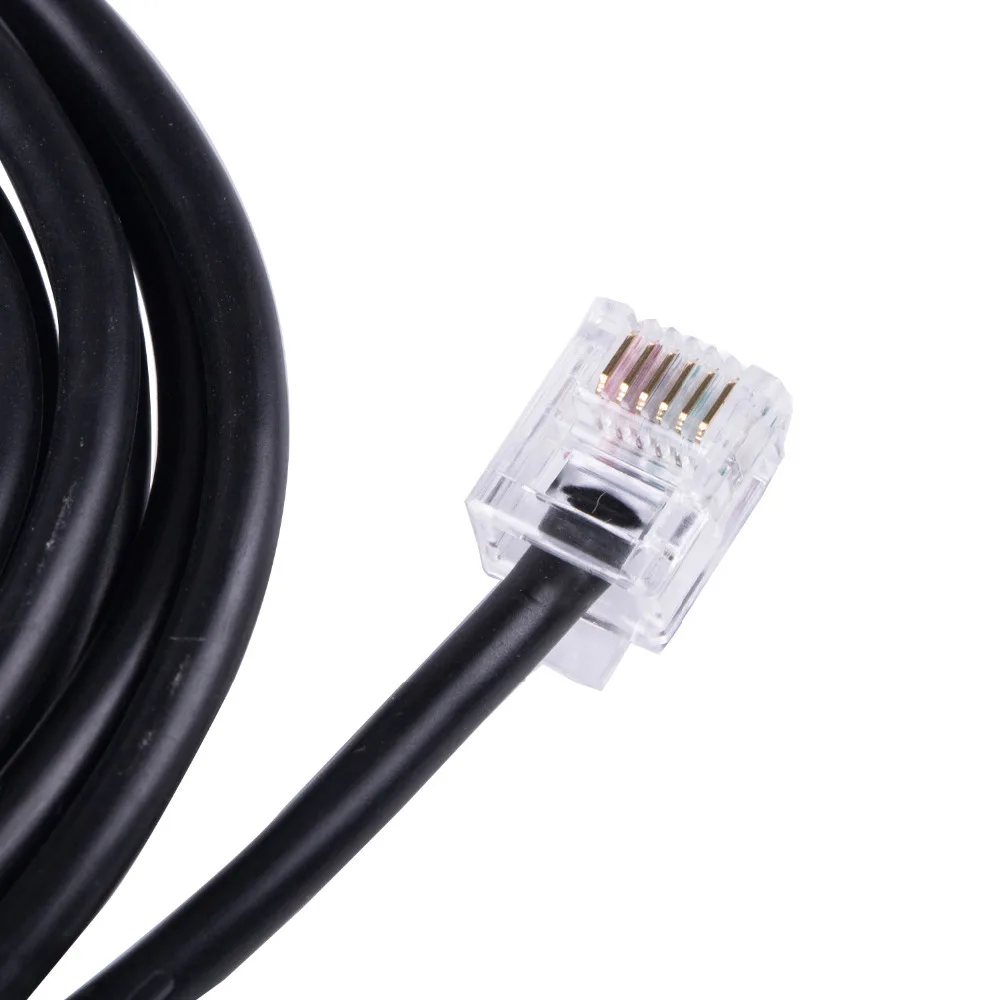

Разъем: Кабель-адаптер USB-RJ12

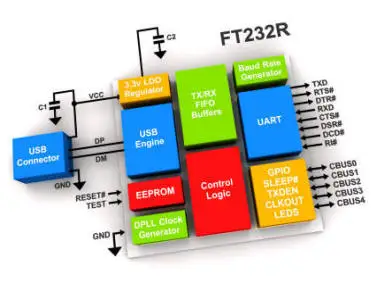

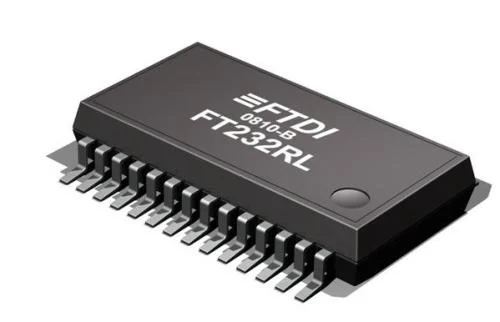

Новый чипсет Geniune FTDI импорт из Великобритании. Высшее качество.

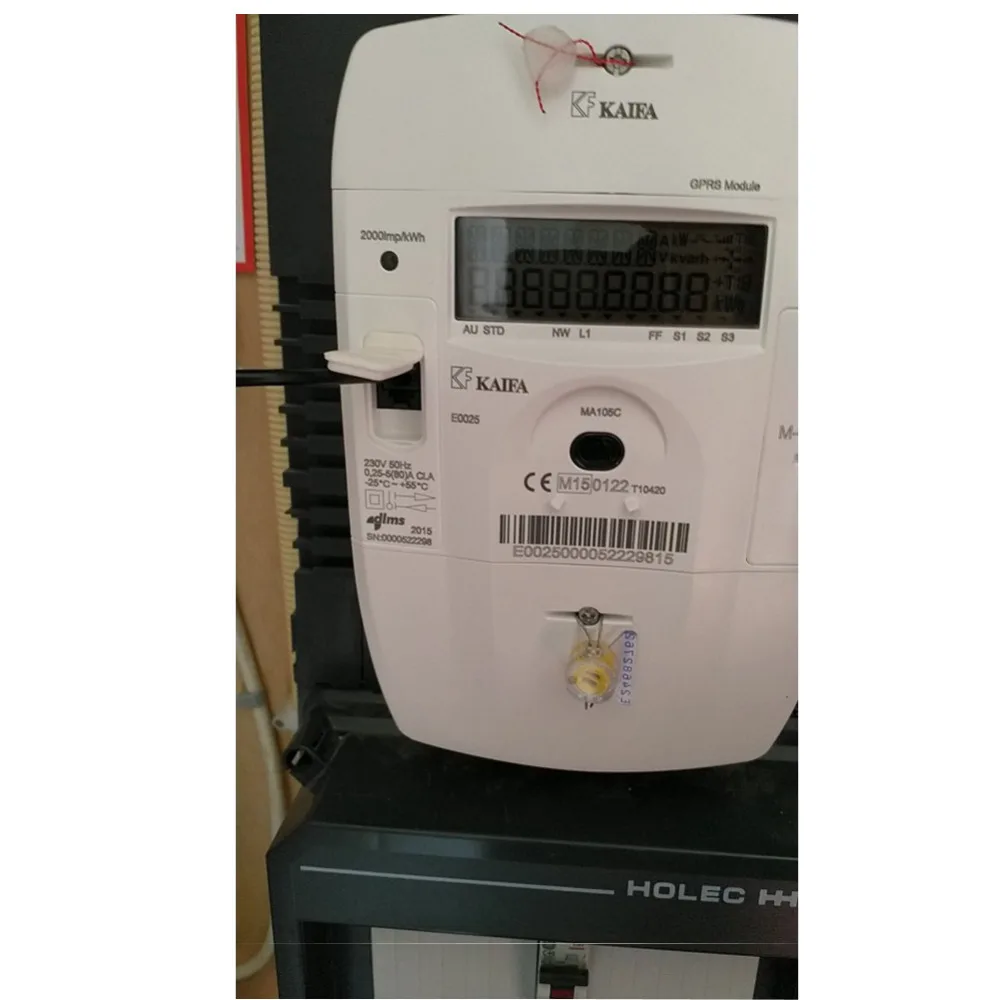

Считывание данных от P1 Port Dutch Smart Meter Kaifa MA105 MA304

Поддержка системы: Поддержка Win7/8/10/XP/Android/Mac/Linux/Vista, поддержка 32 и 64 бит.

Win7/8/10 Бесплатная установка драйвера для geniune системы

Загрузка драйвера FTDI: https://www.ftdichip.com/Drivers/VCP.htm

Руководство по установке FTDI: http://www.ftdichip.com/Support/Documents/InstallGuides.htm

Комплектация: 1 кабель FTDI USB TTL RJ12 6P6C

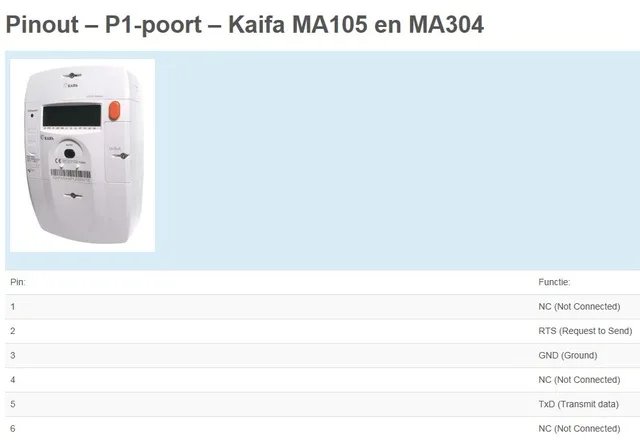

Порт P1-это порт RJ11/RJ12, используя следующий контактный выход:

Я захватил старый модемный кабель с вилкой RJ11/RJ12, а затем подключил соответствующие контакты к современным устройствамUSB-BUB. Данное устройство предоставляет все необходимые контакты. Штырь запроса, как описано выше, должен храниться «высоко» для получения данных (i. e. Обеспечивает 5 в все время). Поэтому я подключил контактный разъем запроса к USb-BUB 5 V. Другие контакты-это данные для вывода, которые я подключил к контакту RX USB-BUB и GND, которые, очевидно, были подключены к земле USB-BUB. Это временное решение, пока я не получу правильный кабель FTDI 5 В.

Примечание: для подключения к последовательному порту вам нужны специальные настройки порта: 7 бит данных (вместо более обычного 8) с четкостью 9600 бод.

Программное обеспечение

Порт P1 использует обратный серийный протокол (1 = 0 и 0 = 1), чтобы получить его для работы с чипом FTDI (этот чип используется на USB-BUB) вам нужно вернуть RX pin. К счастью FTDI предоставляет инструмент, известный какFT_PROGДля этого. На domoticaforum для выяснения этого. Вот скриншот, который показывает, как сделать обратный RX параметр в FT_PROG:

После программирования вы также можете использовать тот же кабель под Linux, что хорошо, потому что я запускаю HouseAgent на Linux. Создание плагина для домоагента было легкой задачей, мне потребовалось около 1,5 часов. Для тех, кто вас интересует этот плагин, вы можете найти его наGithub. И из-за встроенных графических возможностей HouseAgent (скриншот v0.2 btw :-), было легко создать график использования текущей мощности (нажмите для большего изображения):
