P1 POORT голландский измеритель похудения KABLE FTDI FT232RL USB для UART TTL 5V RJ11 RJ12 6P4C кабель с DOMOTICZ на малине

P1 POORT DUTCH SLIMME METER KABLE FTDI FT232RL USB к UART TTL 5V RJ11 RJ12 6P4C кабель с DOMOTICZ на малине

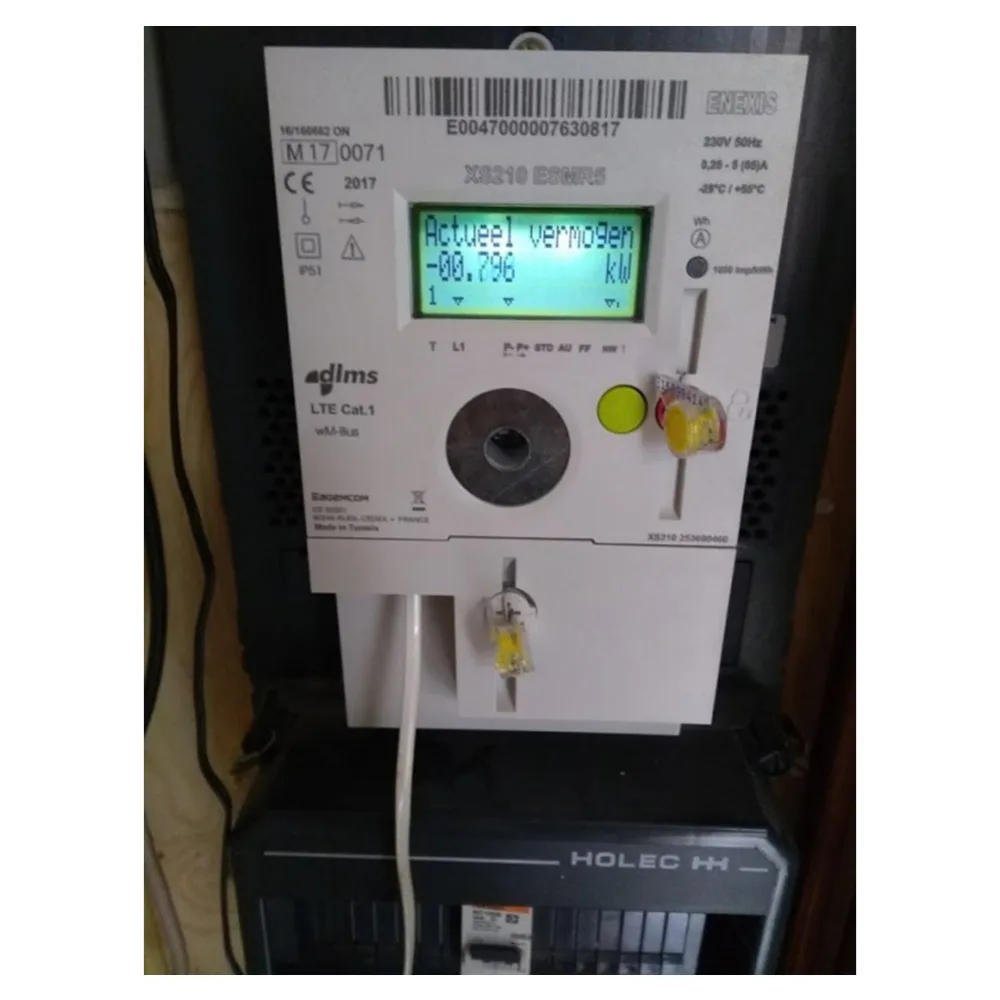

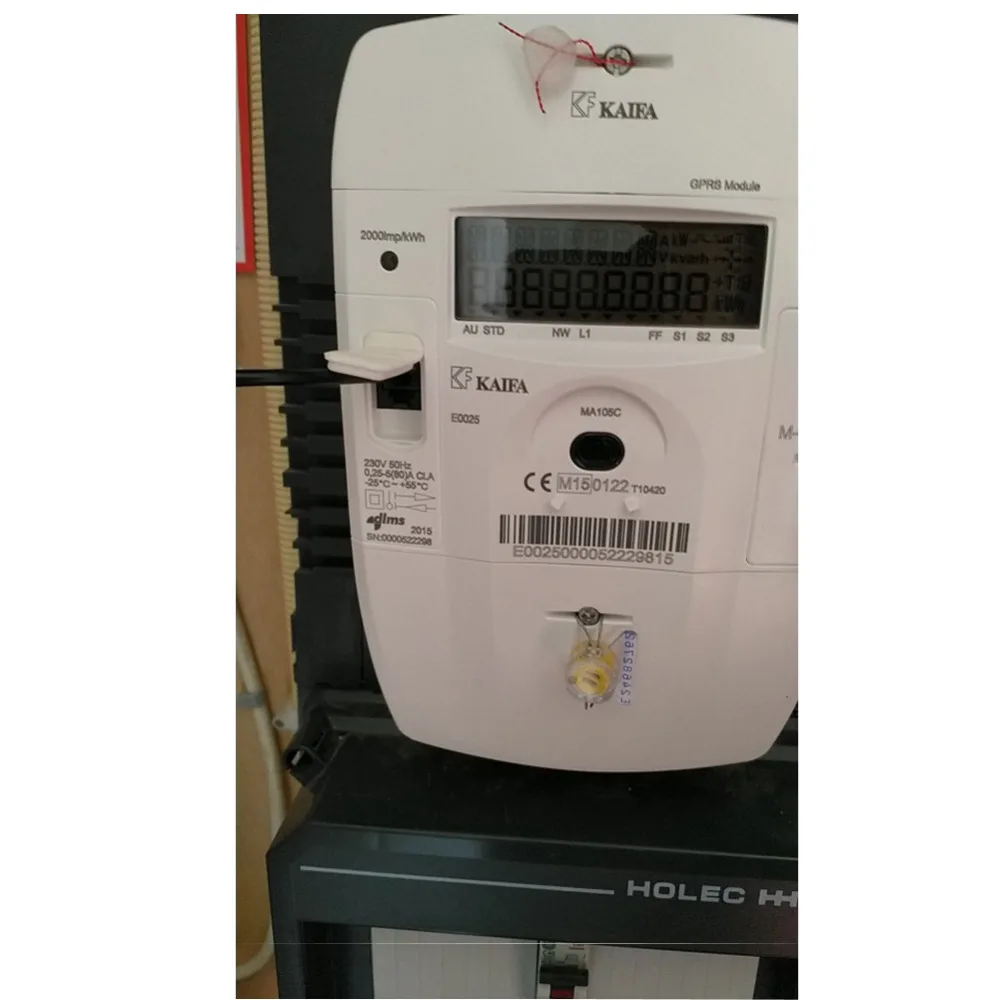

Совместимость для P1 POORT DUTCH SLIMME METER: Kaifa MA105 en MA304 / ISKRA AM550 / SagemcomXS210 / Kamstrup 162382 en 351 / LANDIES E350 E360 / Iskra ME383 MT 382

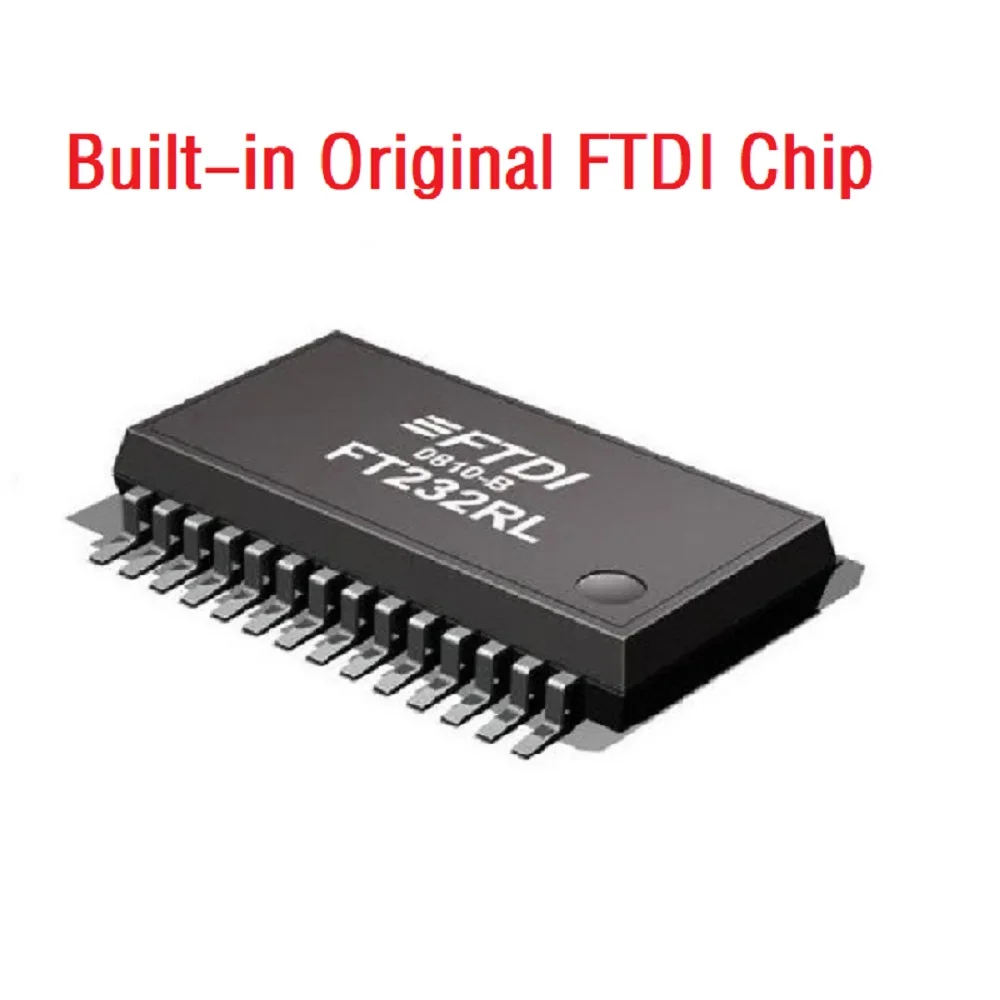

Импортные оригинальные чипы FTDI, качество абсолютно гарантировано, 100% проверка перед отправкой.

Проволочный Манометр: UL2464 AWG28 * 4C, UL сертифицированный провод, огнестойкий и огнестойкий, -25 ℃ ~ 80 ℃.

Наружный диаметр (диаметр): 3,5 мм

Материал куртки: ПВХ

Материал проволоки: Луженая медь, чистая медь

Операционные системы:

•Окна10/8/8.1/7/Windows сервер 2008/2003/Vista/XP/98

•Linux

•MacOS X/9/8

•ОкнаCE.NET (версия 4,2 и выше)

•Android

Поддерживаются операционные системы 32 и 64 бит.

Загрузка драйвера FTDI: HTTPS:/WWW.FTDICHIP.COM/драйверы/VCP.HTMРуководство по установке:HTTP:/WWW.FTDICHIP.COM/Поддержка/документы/монтажные руководства. HTM

Посылка:

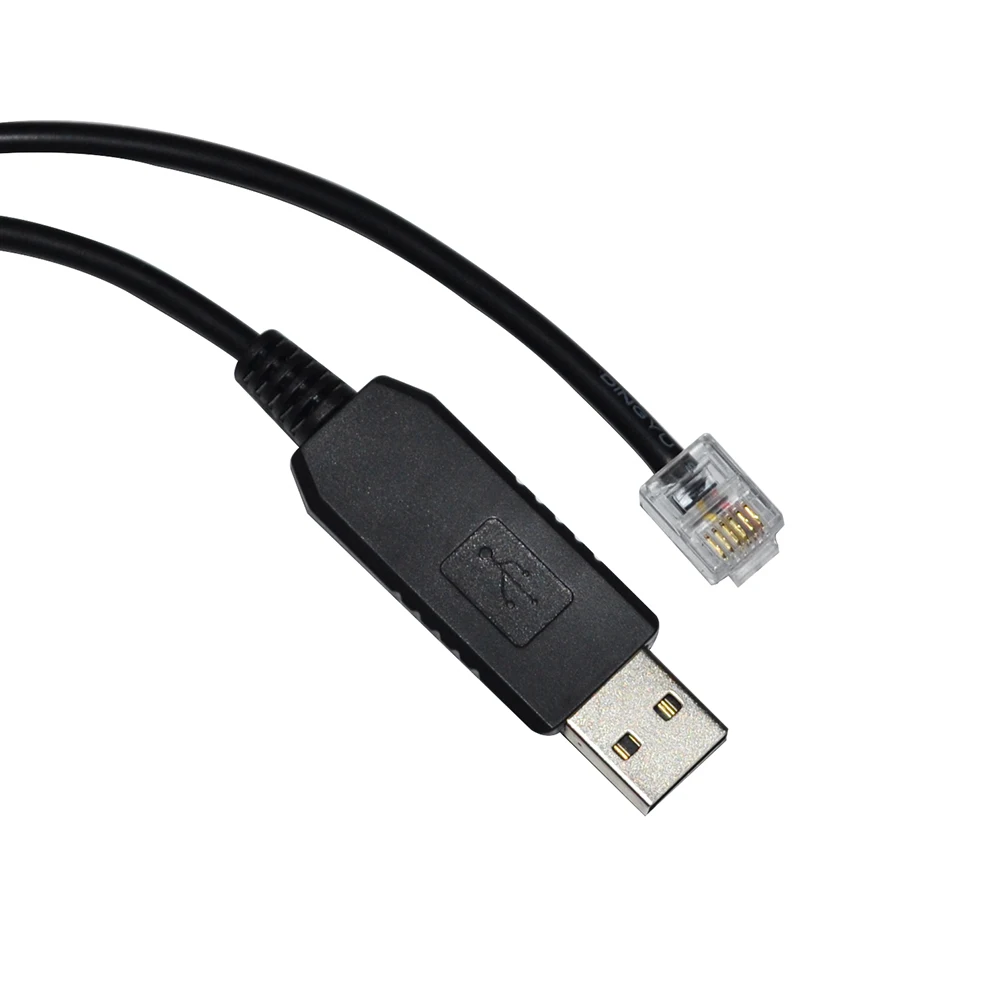

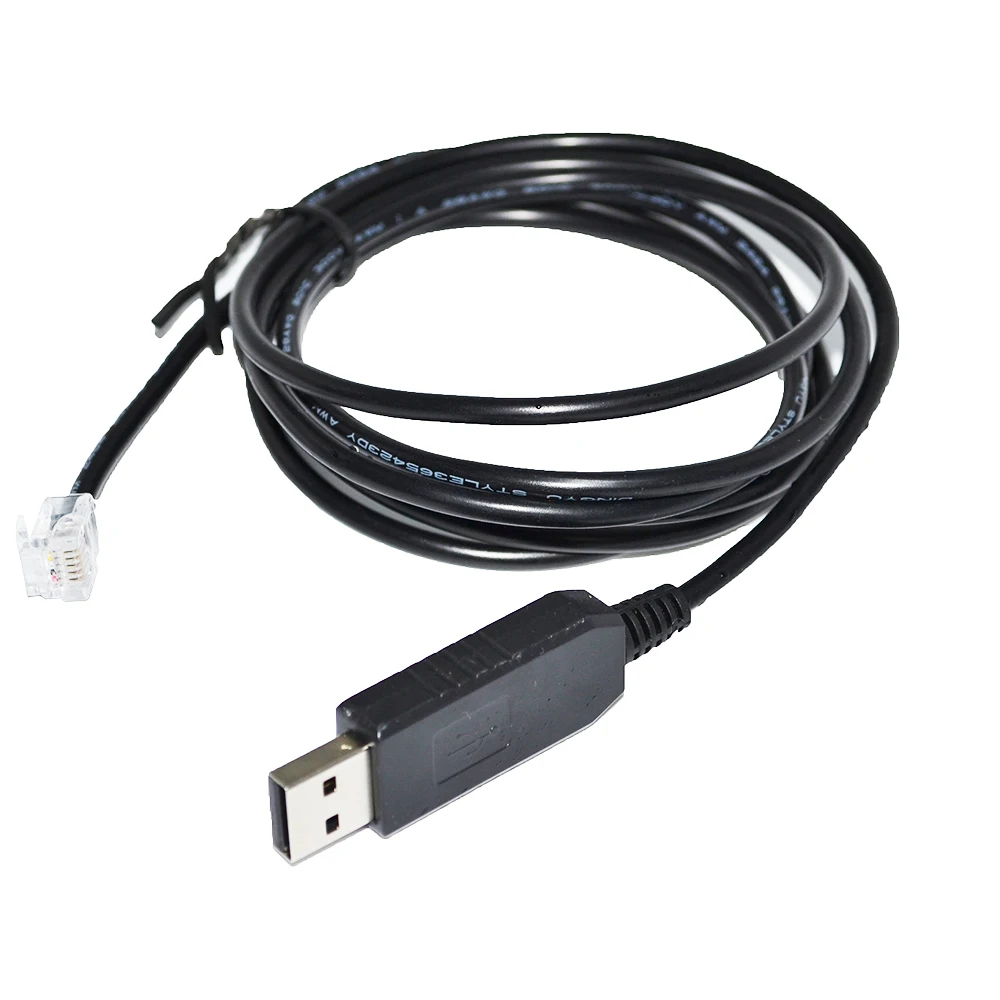

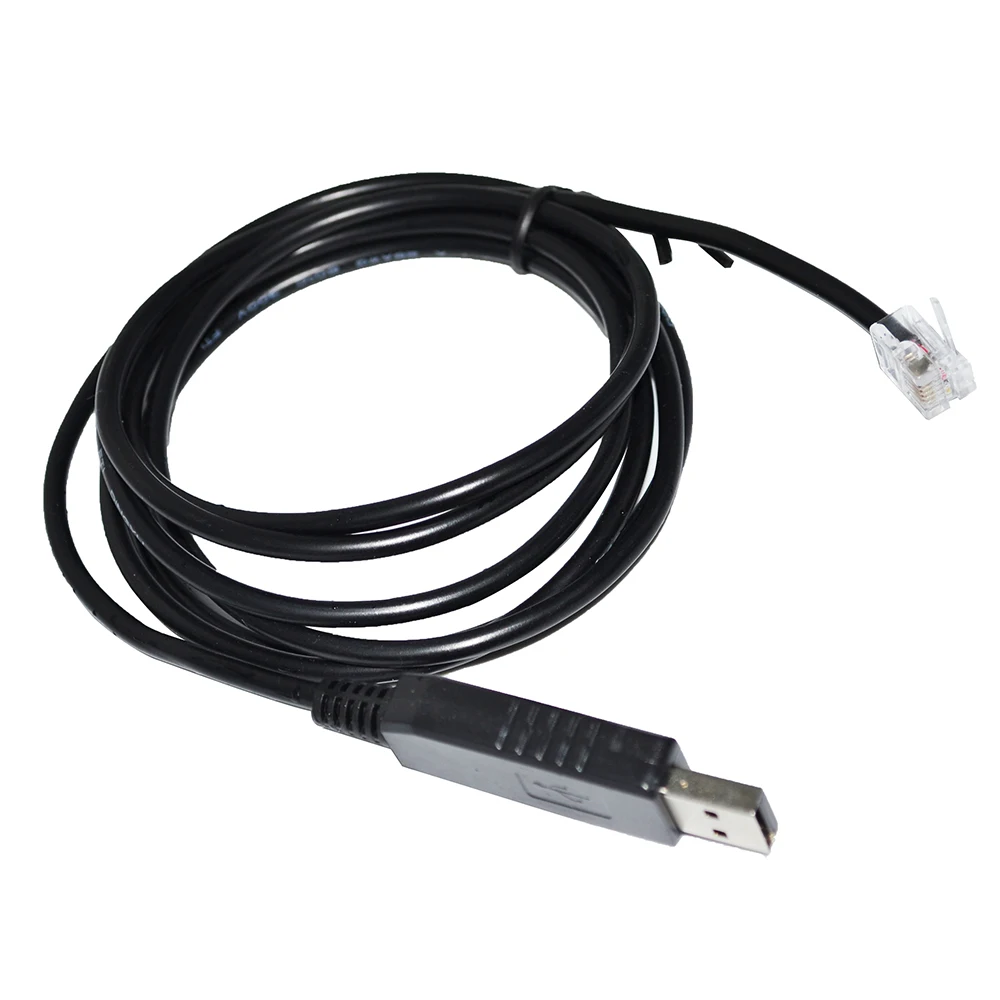

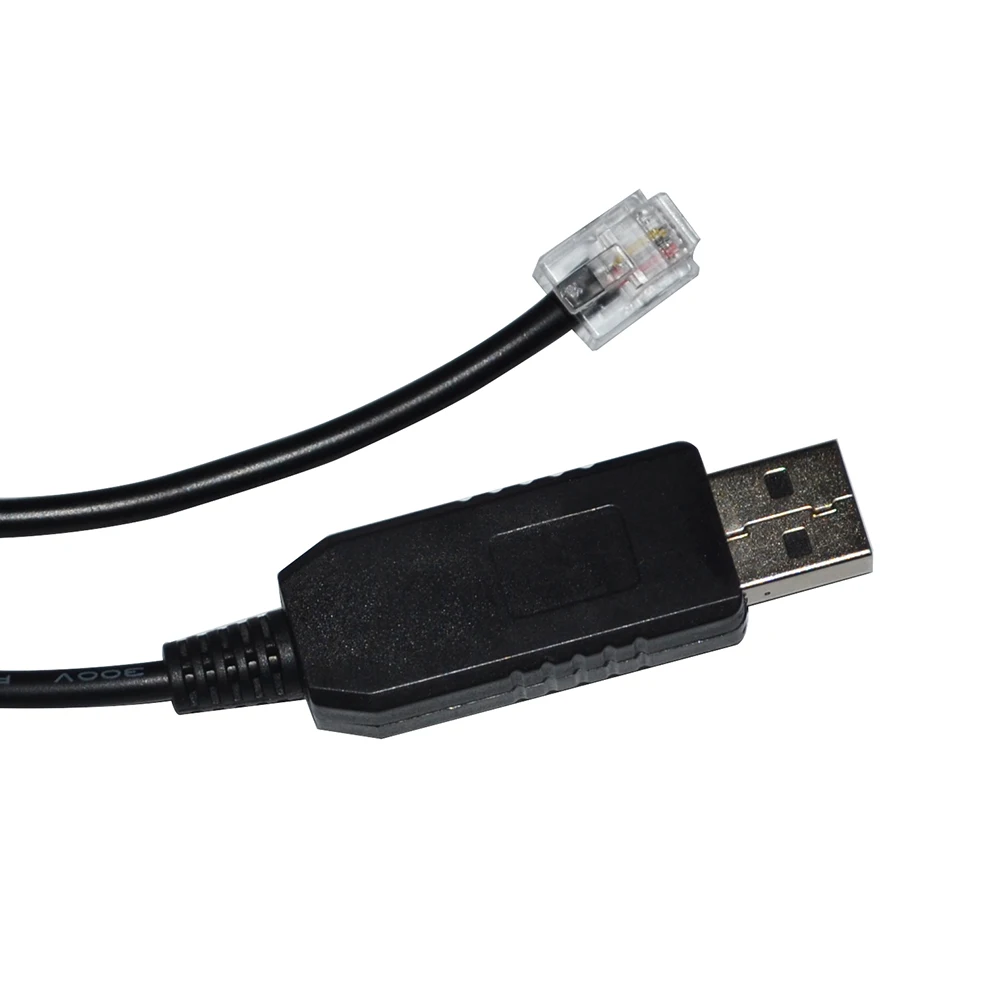

1 кабель FTDI USB для RJ11 6P4C

Длина: 1,8 M/6FT, 1,0 M/3.3FT (прибл.)

Если у вас есть особые требования, такие как длина кабеля, измерительные приборы и наконечники, пожалуйста, проконсультируйтесь со мной онлайн или оставьте мне сообщение.

Если вы получили товар и имеете какое-либо недовольство или нуждаетесь в помощи, пожалуйста, не стесняйтесь связаться со мной или оставить мне сообщение.

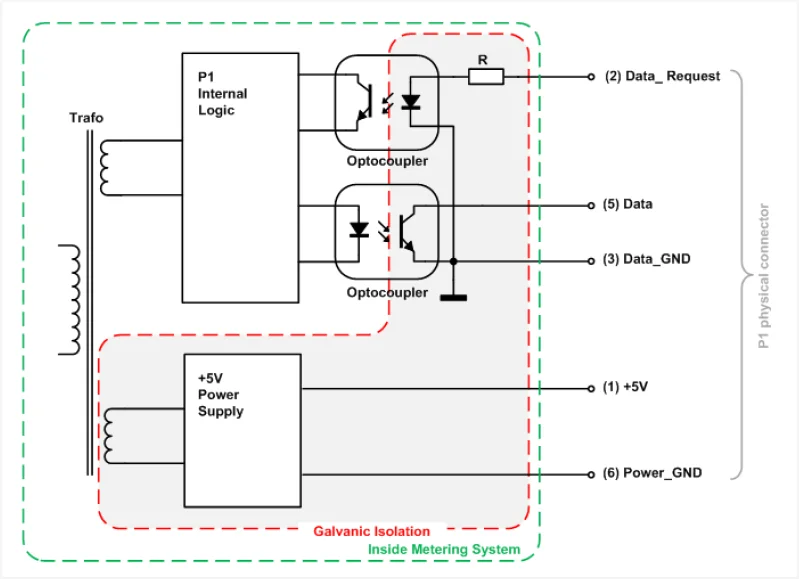

Схема voorstelling P1 poort (ESMRv5.0 P1)

Переезд в наш новый дом дал нам преимущество «нового» счетчика энергии для электричества, чистый установлен с счетчиками, начиная с нуля. Luckely для нас они установили тип смарт-метра. Этот тип метров имеет много «умных» портов, и один из них-порт P1. Через этот порт можно прочитать данные с этого метра. Порт P1 работает в соответствии DSMR-4.0.

Интерфейс

Данные из порта P1 являются серийными данными и подключаются к разъему RJ-11 и имеют следующие сигналы:

1 - N/A

2 - RTS

3 - GND

4 - N/A

5 - RxD

6 - N/A

Используйте OLOEY FTDI основной прорыв-5V для преобразования серийный. И я использую его в качестве последовательного usb-конвертера для подключения к моему маленькому FIT-PC2-серверу.

Интерфейс должен быть соединен следующим образом:

P1.RTS к FTDI.VCC (5V)

P1.GND к FTDI.GND

P1.RxD к FTDI.RxI

Примечание 1: С помощью этого типа счетчика важно добавить выдвижной резистор между VCC и RxD. Это связано с тем, что электронное устройство этого умного счетчика является открытым коллектором.

Примечание 2: поскольку Смарт-метр имеет 0 В для логического «1» и a + 5 В для логического «0», нам нужно инвертировать сигнал данных, RxD. Это может быть сделано жестко, но более легкое решение в этом чехол находится в самом SparkFun FTDI! Это должно быть сделано с помощью программы FT_Prog.

Пожалуйста, внимательно прочитайте следующую информацию перед покупкой этого кабеля,

Pinout - P1-poort - Kamstrup 162, 382 en 3511 RTS (запрос на отправку)2 GND (земля)3 NC (не подключен)4 TxD (передача данных)

Умный счетчик

Описание

DomotiGa поддерживает чтение телеграмм с голландских смарт-метров. Голландский Смарт-метр (с использованием стандарта NTA8130) имеет порт передачи данных (также называемый P1), на котором он отключает данные от подключенных счетчиков утилиты каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5). Не только использование электроэнергии, но и другие подключенные Счетчики (через MBus), такие как газ, Отопление, охлаждение, вода.

Также регистрируется мощность от солнца/ветра, которая возвращается в сеть клиентом.

Требования

Поддержка смарт-счетчика имеет следующие требования:

P1 (RJ11) подключен через последовательный кабель

Поддерживаемые версии DSMR

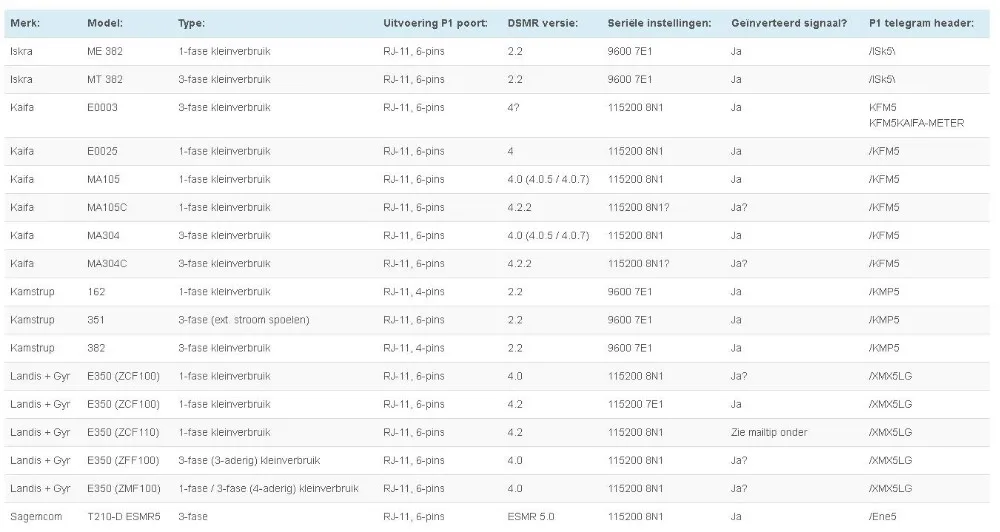

Следующая версия DSMR была успешно подтверждена DomotiGa:

Статус версии DSMR по умолчанию *

2.X не протестирован 9600 7E1

2,2 X поддерживает 9600 7E1

3,0 поддерживается 9600 7E1

4,0. X поддерживает 115200 8N1

4,2 X поддерживает 115200 8N1

5,0. X поддерживает 115200 8N1

Скорость по умолчанию является наиболее распространенным используемым serialport настройками для baudrate, databits, parity и stopbits, но сначала обратитесь к руководству вашего устройства. Некоторые поставщики используют различные настройки.

Отказ от ответственности: создайте и используйте это на свой собственный риск!

Порт P1 обычно присутствует в виде разъема RJ11. Это полудуплексный последовательный порт с TTL уровнем (0-5 В) сигналов, 3 из 4 контактов подключены. В следующей таблице показан макет разъема RJ11, описание сигнала и дополнительный макет разъема DB9 при использовании кабеля USB в RS232.

RJ11 Pin # сигнал DB9 Pin #

2 запроса (RTS) 4

3 Земля (GND) 5

4 не подключен (NC)

5 данных (RxD) 2

Вам нужно построить специальный серийный кабель, вы должны убедиться, что штырь запроса должен храниться высоко, прежде чем он начнет сброс данных.

И сигналы перевернуты, поэтому 0 = 5 В и 5 В = 0 вольт, если вы используете FTDI Преобразованный (необходимо для преобразования уровней от 0-5 в до-12/+ 12 В), вы можете настроить его, чтобы он инвертировал сигналы для вас.

Дополнительная информация о FT_Prog [[http://www.ftdichip.com/Support/Utilities.htm]] можно найти здесь: [[http://www.maartendamen.com/2012/04/new-smart-meter-installed-iskra-me382-and-landis-gyr-gasmeter-e06140/]]

DomotiGa хранит всю информацию в 3 или более устройствах (в зависимости от того, сколько подключенных метров MBus он находит)

Использование энергии:

Устройство с идентификатором 36 отображает использование электроэнергии

Это адрес «P1-powerused», и он отображает:

Использование энергии в режиме реального времени (2130 Ватт), показания счетчика, высокий и низкий тариф, и текущий тариф.

По умолчанию об использовании энергии также сообщено в кВтч, но вы можете использовать калиброванное значение «значение * 1000» для получения ватт.

Питание:

Устройство с идентификатором 37 отображает генерируемую мощность, поставляемую в сеть клиентом (солнце/ветер)

Это адрес «P1-PowerDelivered'», и он отображает:

Прямая поставка, показания счетчиков, высокий и низкий тариф, и текущий тариф.

Питание не преобразуется в ватт здесь.

Использование газа:

Устройство с идентификатором 35 отображает данные от газового счетчика.

Это адрес «P1-mbus1», потому что он подключен к основному метру через MBus channel1.

Он отображает Показания счетчика газа за последний час (отметка времени в value4), положение клапана и Тип счетчика (газ, тепло, охлаждение и т. Д.)
