Landis Gyr E350 P1 Port Dutch Smart Slimme Meter кабель для программирования FTDI USB TTL RJ12 6P6C серийный кабель 6 футов

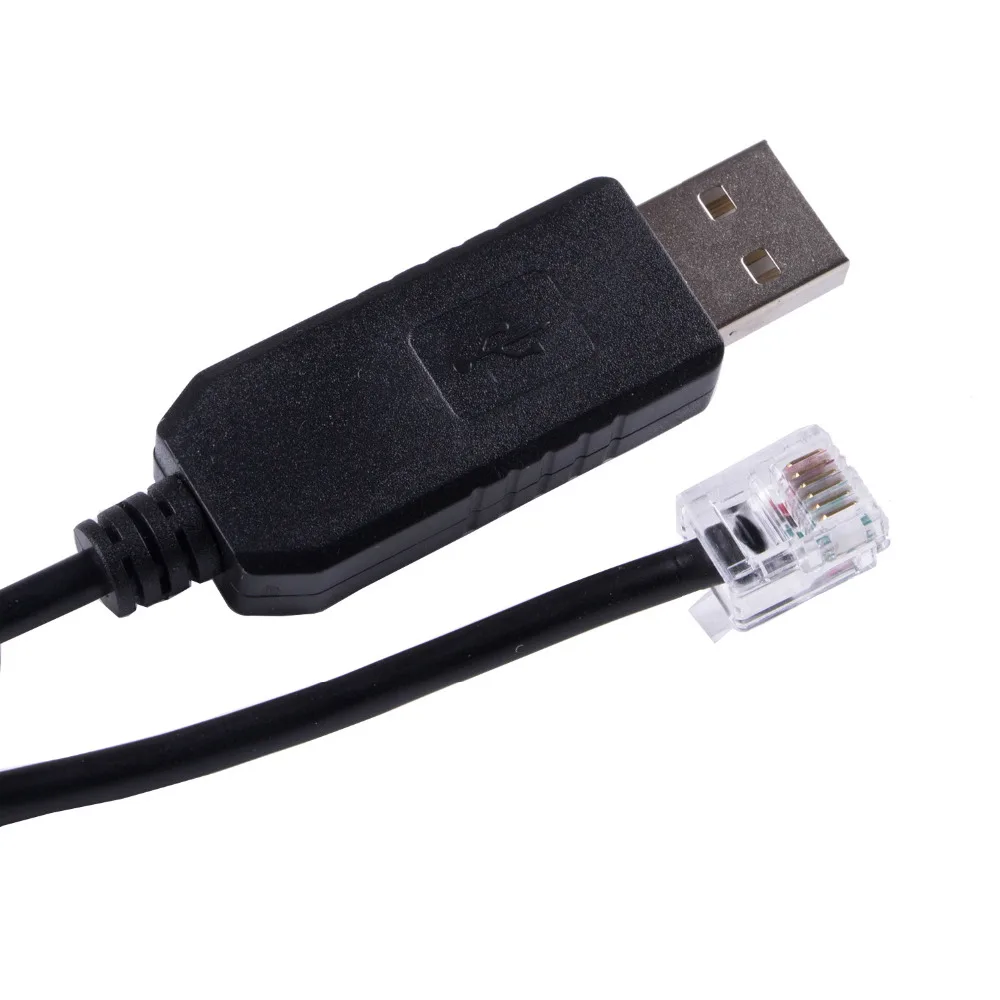

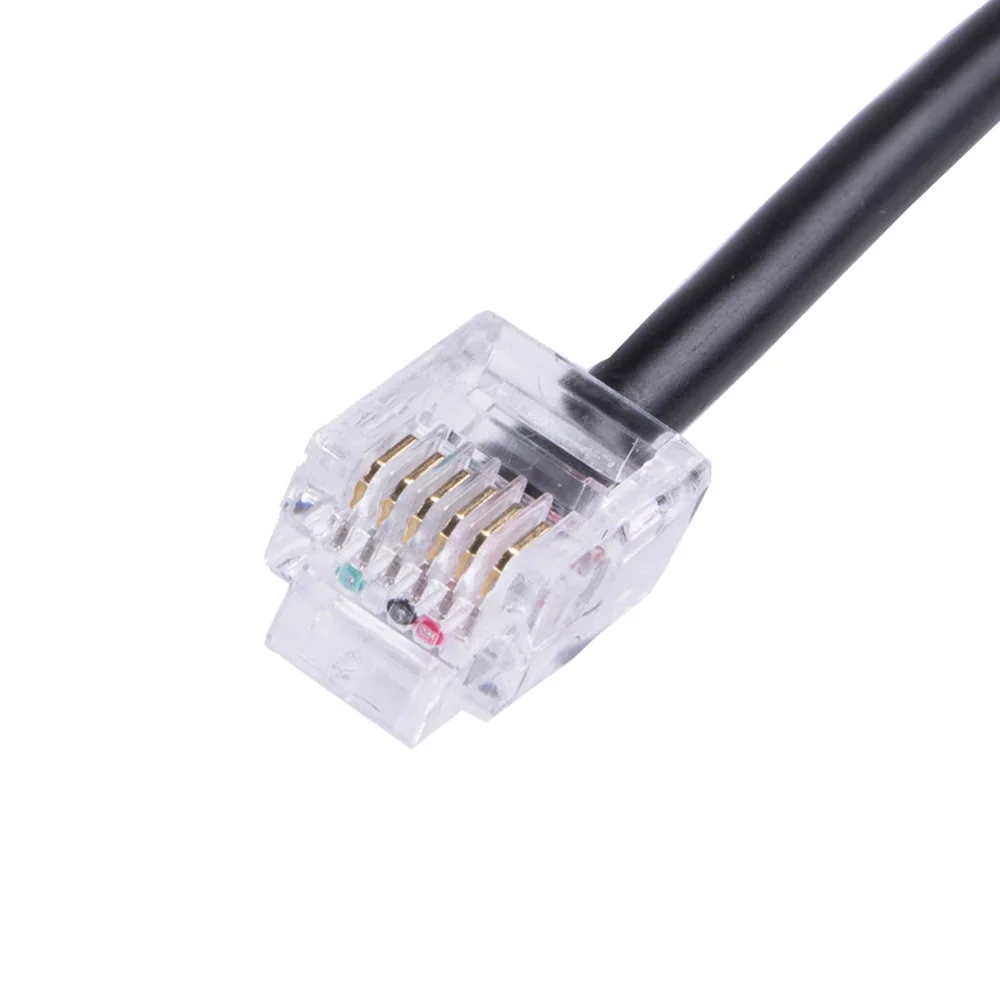

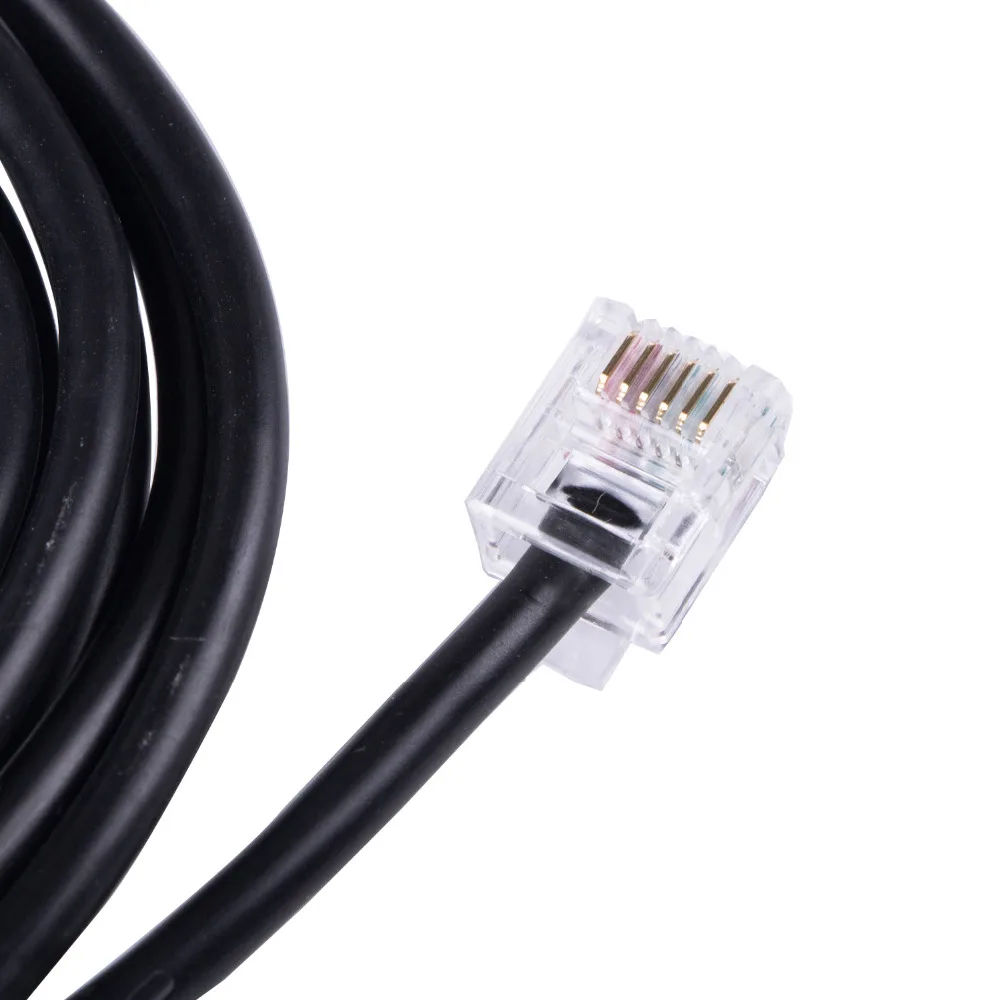

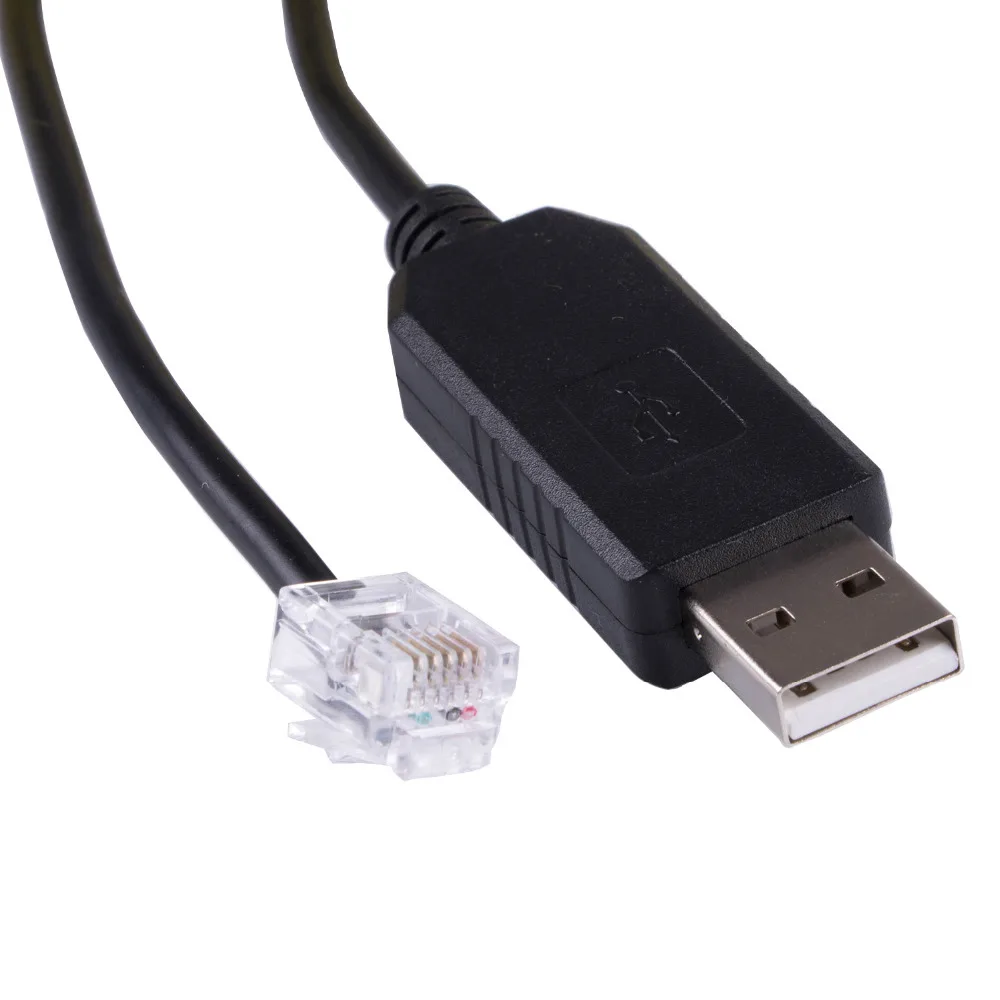

USB к 6P6C RJ12 5V TTL кабель для Landis Gyr E350 P1 порт Смарт-метр последовательный FTDI Кабель для передачи данных

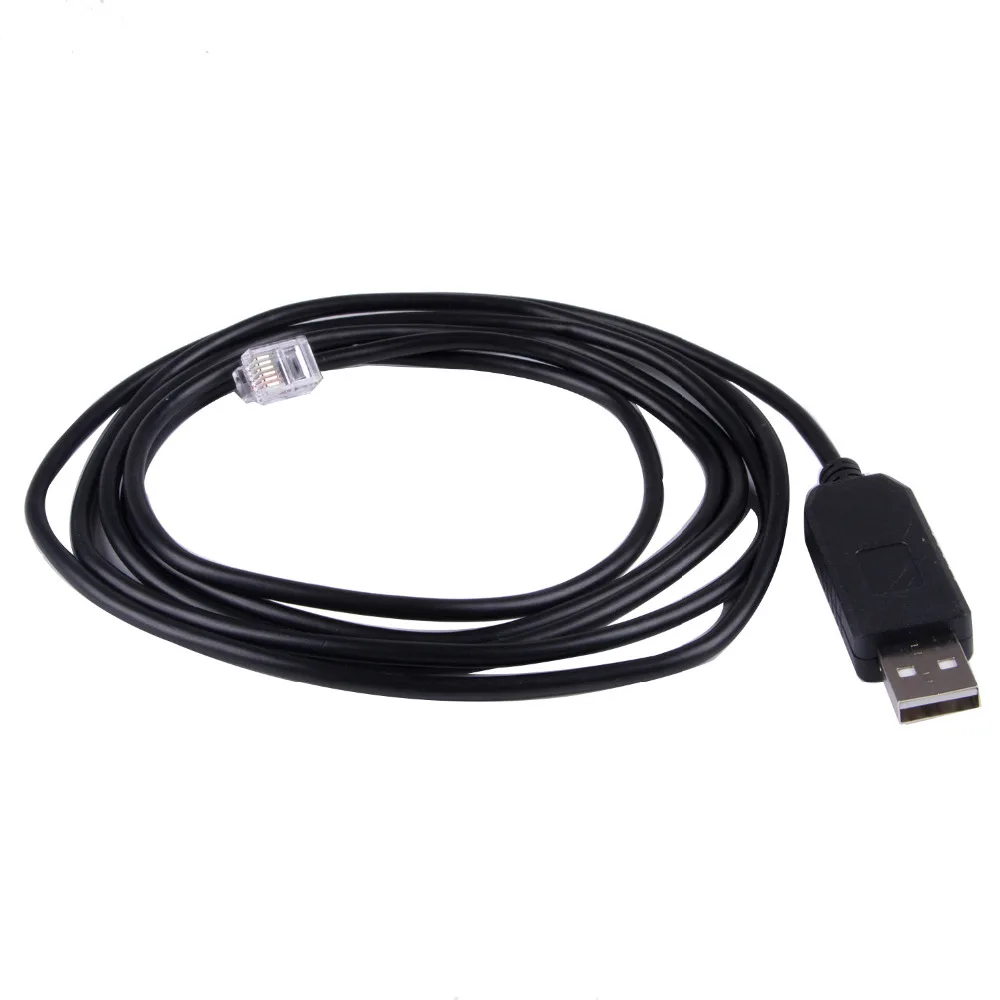

Длина: 6ft/1,8 м

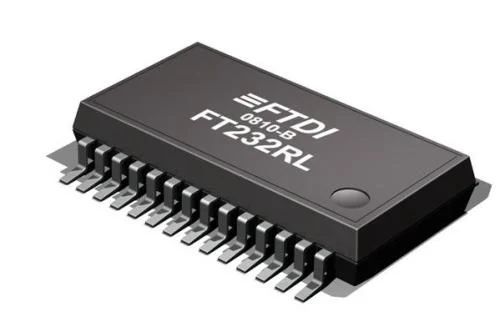

Чипсет Geniune FTDI из Великобритании для обеспечения высшего качества
Гарантия качества: 1 год

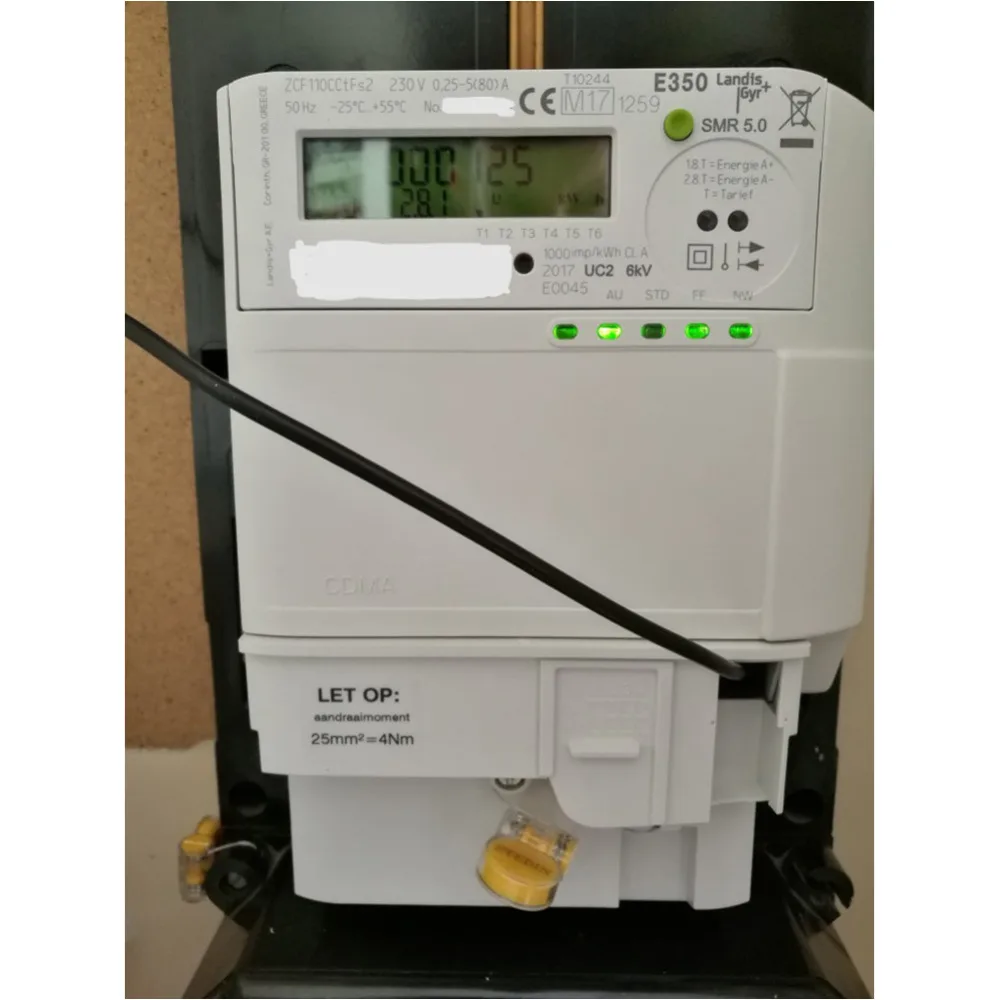

Функция:FTDI USB кабель для считывания данных от смарт-метра Landis GYR E350
Доступны драйверы, которые позволяют устройствам USB FTDI работать со следующими операционными системами
1. Для Windows 8 x32
2. Для Windows 8 x64
3. Если вы получили сервер Windows 2008 R2 x64
4. Для Windows 7 x32
5. Для Windows 7 x64
6. Для Windows сервер 2008
7. Для Windows сервер 2008 x64
8. Для Windows Vista x32
9. Для Windows Vista x64
10. Для Windows сервер 2003 x32
11. Для Windows сервер 2003 x64
12. Для Windows XP x32
13. Для Windows XP x64
14. Для Windows ME
15. Для Windows 98
16. Для Linux
17. Для Mac OS X
18. Для Mac OS 9
19. Для Mac OS 8
20 для Windows CE.NET (версия 4,2 и выше)
21. Для Android
Посылка: 1 x USB к 6P6C TTL кабель с FTDI
FTDI скачать драйвер:Https://www.ftdichip.com/Drivers/VCP.htm
Руководство по установке FTDI: http://www.ftdichip.com/Support/Documents/InstallGuides.htm
Умный счетчик
Описание продукта:
DomotiGa поддерживает чтение телеграмм с голландских смарт-метров. Голландский Смарт-метр (с использованием стандарта NTA8130) имеет порт передачи данных (также называемый P1), на котором он отключает данные от подключенных счетчиков утилиты каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5). Не только использование электроэнергии, но и другие подключенные Счетчики (через MBus), такие как газ, Отопление, охлаждение, вода.
Также регистрируется мощность от солнца/ветра, которая возвращается в сеть клиентом.
Требования
Поддержка смарт-счетчика имеет следующие требования:
P1 (RJ11) подключен через последовательный кабель
Поддерживает dsmr версии
Следующая версия DSMR была успешно подтверждена DomotiGa:
Dsmr версия Статус По умолчанию Скорость *
2.X Не проверено 9600 7E1
2,2. X Поддерживается 9600 7E1
3,0 Поддерживается 9600 7E1
4,0. X Поддерживается 115200 8N1
4,2. X Поддерживается 115200 8N1
5,0. X Поддерживается 115200 8N1
Скорость по умолчанию является наиболее распространенным используемым serialport настройками для baudrate, databits, parity и stopbits, но сначала обратитесь к руководству вашего устройства. Некоторые поставщики используют различные настройки.
Отказ от ответственности: создайте и используйте это на свой собственный риск!
Порт P1 обычно присутствует в виде разъема RJ11. Это полудуплексный последовательный порт с TTL уровнем (0-5 В) сигналов, 3 из 4 контактов подключены. В следующей таблице показан макет разъема RJ11, описание сигнала и дополнительный макет разъема DB9 при использовании кабеля USB в RS232.
RJ11 Pin # Сигнал DB9 Pin #
2 Просьбу (RTS) 4
3 Заземления (GND) 5
4 Не подключен (NC) Не подключен (NC)
5 Данных (RxD) 2
Вам нужно построить специальный серийный кабель, вы должны убедиться, что штырь запроса должен храниться высоко, прежде чем он начнет сброс данных.
И сигналы перевернуты, поэтому 0 = 5 В и 5 В = 0 вольт, если вы используете FTDI Преобразованный (необходимо для преобразования уровней от 0-5 в до-12/+ 12 В), вы можете настроить его, чтобы он инвертировал сигналы для вас.
Дополнительная информация о FT_Prog [[http://www.ftdichip.com/Support/Utilities.htm]] можно найти здесь: [[http://www.maartendamen.com/2012/04/new-smart-meter-installed-iskra-me382-and-landis-gyr-gasmeter-e06140/]]
DomotiGa хранит всю информацию в 3 или более устройствах (в зависимости от того, сколько подключенных метров MBus он находит)
Мощность Применение:
Устройство с идентификатором 36 отображает использование электроэнергии
Это адрес «P1-powerused», и он отображает:
Использование энергии в режиме реального времени (2130 Ватт), показания счетчика, высокий и низкий тариф, и текущий тариф.
По умолчанию об использовании энергии также сообщено в кВтч, но вы можете использовать калиброванное значение «значение * 1000» для получения ватт.
Мощность доставки:
Устройство с идентификатором 37 отображает генерируемую мощность, поставляемую в сеть клиентом (солнце/ветер)
Это адрес «P1-PowerDelivered'», и он отображает:
Прямая поставка, показания счетчиков, высокий и низкий тариф, и текущий тариф.
Питание не преобразуется в ватт здесь.
Газовый использование:
Устройство с идентификатором 35 отображает данные от газового счетчика.
Это адрес «P1-mbus1», потому что он подключен к основному метру через MBus channel1.
Он отображает Показания счетчика газа за последний час (отметка времени в value4), положение клапана и Тип счетчика (газ, тепло, охлаждение и т. Д.)
