Domoticz на Raspberry Cable P1 Kabel Smart Slimme Meter DSMR Dutch FTDI USB к RJ11 RJ12 TTL для Kaifa Iskra Kamstrup Landis

Domoticz на Raspberry Cable P1 Kabel Smart Slimme Meter DSMR Dutch FTDI USB к RJ11 RJ12 TTL для Kaifa Iskra Kamstrup Landis

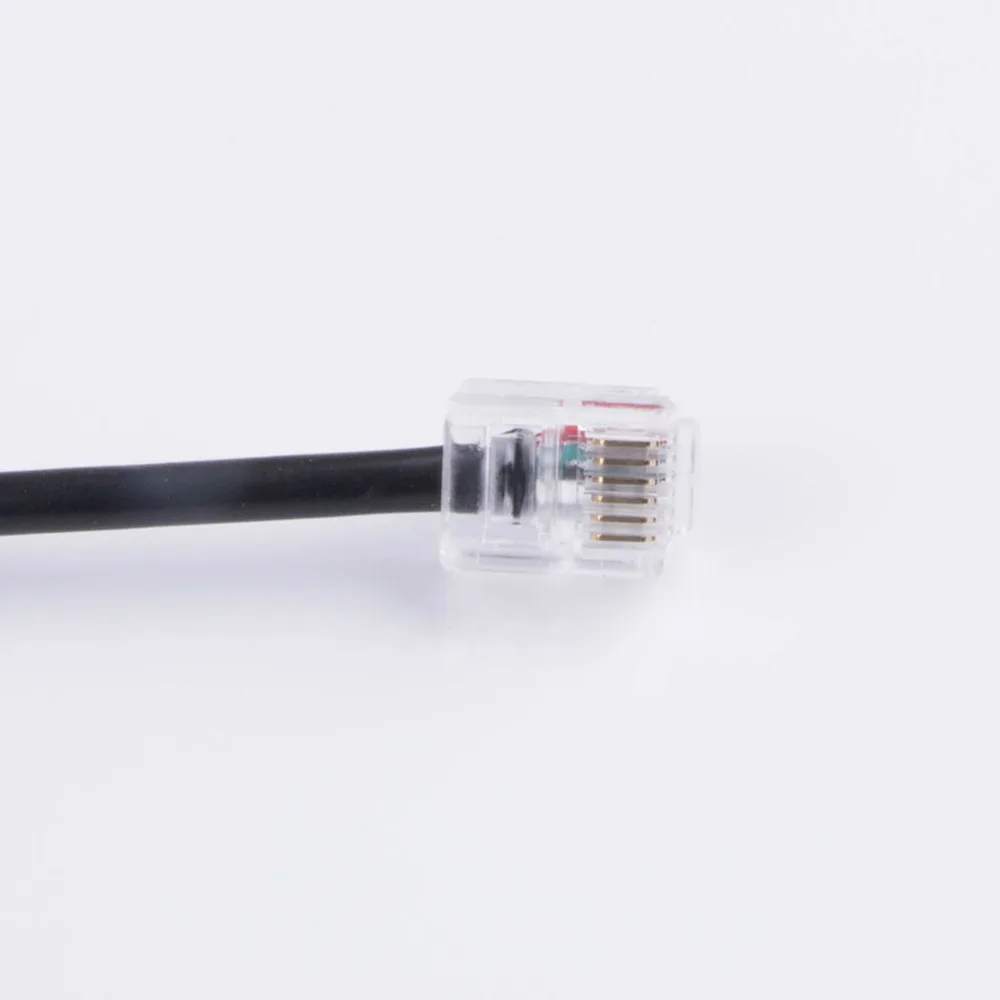

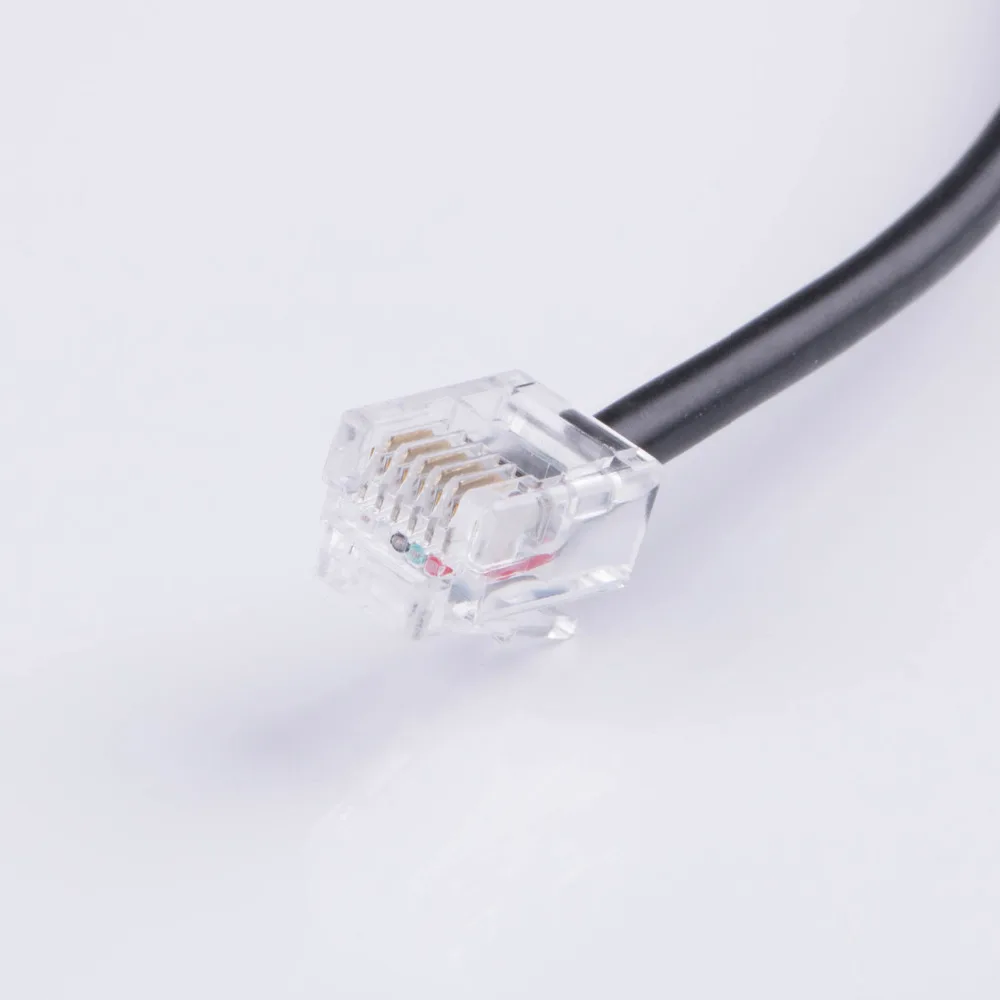

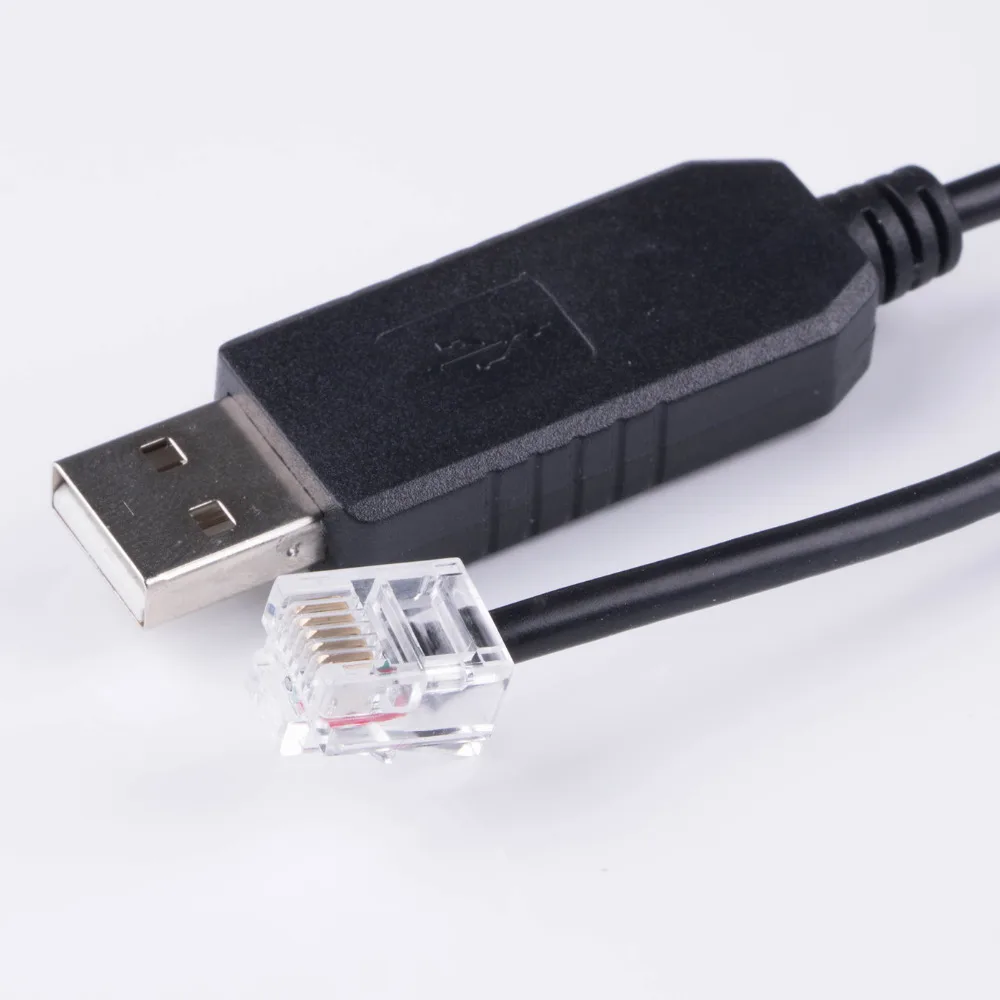

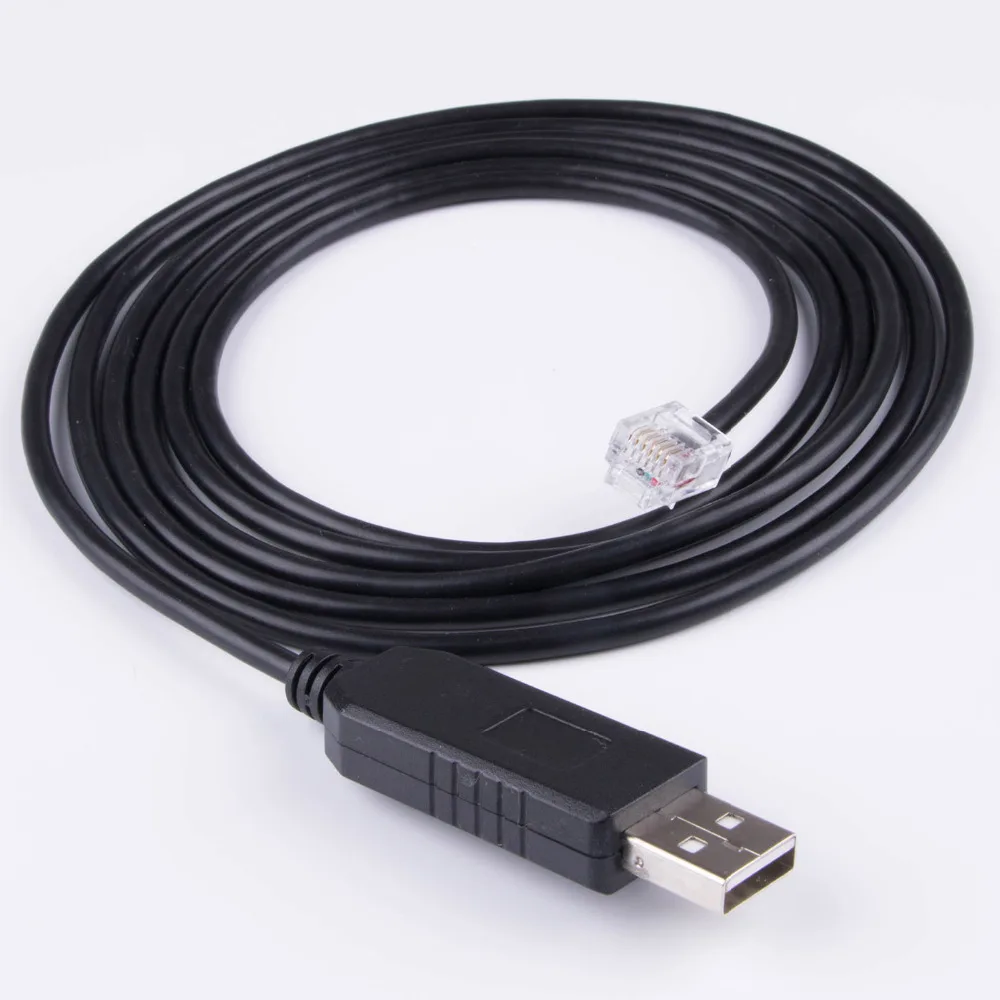

Ftdi ft232r usb ttl 5v к rj11 rj12 6p6c для датчан kaifa smart meter dsmr p1

Пожалуйста, внимательно прочитайте следующую информацию, прежде чем купить этот кабель, этот кабель специально подходит для датчского смарт-метра kaifa  Связь с Domoticz на Raspberry.

ДляISKRA AM550 пожалуйста, выберите Второй тип, необходимо добавить один резистор 10K.

Работает с умным счетчиком Kaifa KWH. Индикация энергии + T1/+ T2/-T1/-T2 и газа, подключенного к Synology Nas с Domoticz

ДляKaifa MA105A, пожалуйста, выберите первый тип, для этого не нужны вытяжные резисторы.

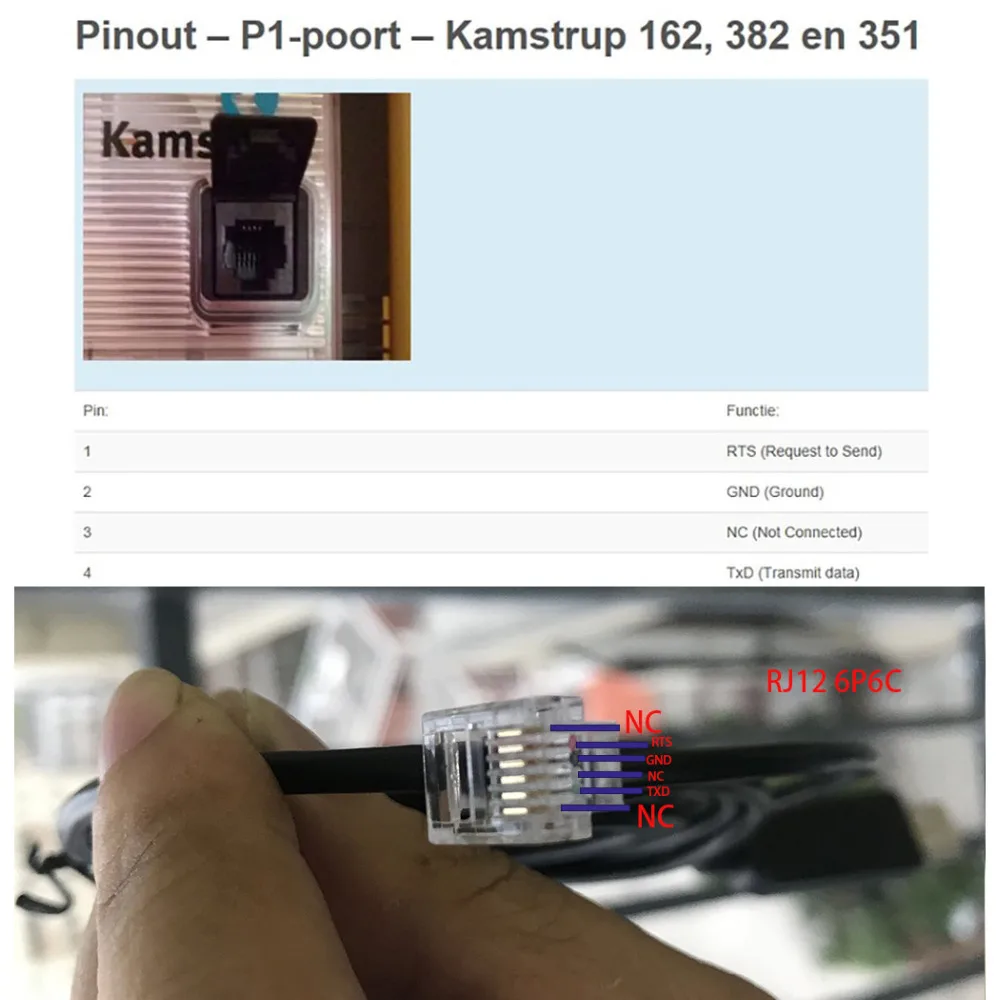

Pinout - P1-poort - Kamstrup 162, 382 en 351

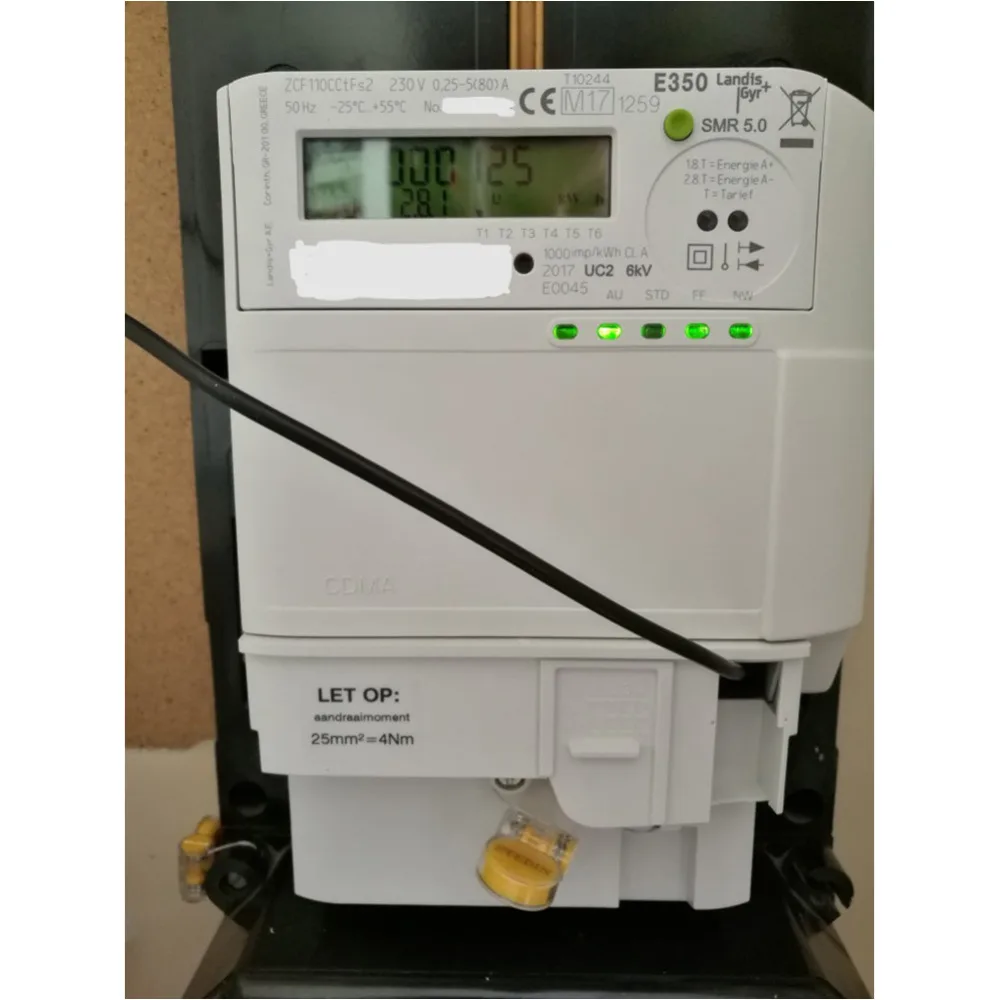

Считывание данных от умного метра Landis E350 (добавьте 2K вытяжной резистор)

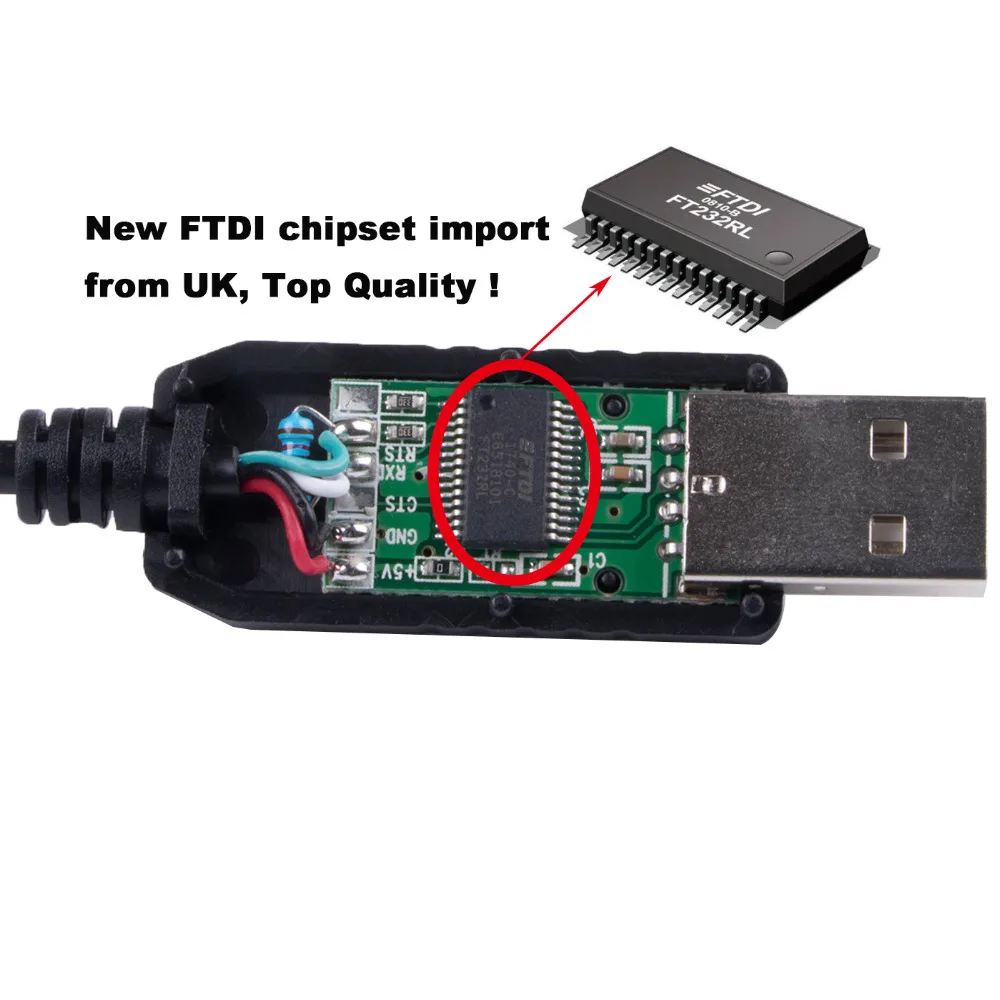

О FT232RL

FT232R-это новейшее устройство, которое будет добавлено в диапазон FTDI?s для устройств со встроенной схемой с интерфейсом USB UART. FT232R-это интерфейс USB к последовательному UART с дополнительным выводом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы подключения бит. USB для последовательных конструкций, использующих FT232R, были дополнительно упрощенный, полностью интегрировав внешнее устройство EEPROM, цепь часов и usb-резисторы на устройство.

FT232R добавила две новые функции по сравнению со своими предыдущий, эффективно сделав его чипом «3 в 1» для некоторых областях применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выбраны из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (идентификация FTDIChip?) записывается в устройство во время производства и читается через USB, таким образом, формируя основы для ключа безопасности, который может использоваться для защиты клиентского программного обеспечения от копирования.





Одноchip USB для асинхронного последовательного интерфейса передачи данных. Весь Протокол USB, обрабатываемый на чипе, не требуется программирования прошивки по USB. Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетные/ровные/меточные/Космические/без паритета. Полностью вспомогательное оборудование или функция X-On / X-Off handshaking. Скорость передачи данных от 300 до 3 Мб (RS422 / RS485 и с TTL уровнями) и от 300 до 1 Мб (RS232). Встроенная поддержка символов событий и условий поломки линий. Новый USB FTDIChip-ID? Функция. Новые настраиваемые шпильки CBUS I/O. Автоматический буфер управления передачей для приложений RS485. Передача и прием сигналов, светодиодный привод. Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц, варианты выходных сигналов для вождения внешнего MCU или FPGA. FIFO принимает и передает буферы для высокой производительности данных. 256 байт получили буфер и 128 байт, в которых используется технология сглаживания буфера, что обеспечивает высокую производительность данных. Регулируемое время получения буфера. Синхронный и асинхронный интерфейс с режимом битной челки, с блоками RD # и WR #. Новый режим битного взрыва CBUS. Встроенный 1024 бит EEPROM для настройки I/O и хранения USB VID, PID, серийного номера и струн описания продукта. Устройство, поставляемое предварительно программируемым с уникальным последовательным номером USB. Поддержка подзарядки/возобновления через USB. Поддерживает питание от шины, питание от сети, питание от сети высокой мощности и питание от сети USB. Интегрированный 3,3 V преобразователь уровня для USB I/O. Встроенный преобразователь уровня на UART и CBUS для взаимодействия с 5V-1,8 V материнскую плату. Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала. Высокий выход I/O pin drive опция. Интегрированные usb-резисторы. Интегральная схема включения/сброса питания. Полностью интегрированные часы-без внешнего кристалла, осциллятора или резонатора. Полностью интегрированная фильтрация подачи AVCC-не отдельный штифт AVCC и не требуется внешний фильтр для R-C. Опция инверсии сигнала UART. Режим оптовой передачи USB. 3,3 V до 5,25 V одной поставки Управление. Низкий рабочий ток, USB-режим работы. Низкое использование USB-полосы пропускания. Контроллер хоста UHCI / OHCI / EHCI совместим. Совместимость с USB 2,0, полная скорость. От-40 °C до 85 °C, расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройства FTDI работать со следующими операционными системами:



Windows 8,1

Windows 8,1 x64

Windows 8

Windows 8 x64

Windows Server2012

Сервер Windows 2008 R2

Windows 7

Windows 7 x64

Сервер Windows 2008

Сервер Windows 2008 x64

Windows Vista

Windows Vista x64

Сервер Windows 2003

Сервер Windows 2003 x64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows CE.NET (версия 4,2 и выше)

Android

Windows RT

Поддержка для WinCE7.0 Начальное функциональное тестирование, проведенное FTDI, показывает, что драйверы FTDI работают так же, как и ожидалось на Windows CE 7,0

Поддержка более старых версий настольных ПК Windows

Примечание: Microsoft закончила работу с поддержкой сертификатов XP и VISTA через свою WHCK test program. Так как современные сборки по-прежнему работают на XP и VISTA, но не сертифицированы корпорацией Майкрософт.



Различия в API драйвера

Для большинства таких операционных систем доступны два типа драйверов: Драйверы виртуального com-порта (VCP) и прямые (D2XX) драйверы. Драйвер VCP эмулирует стандартный последовательный порт ПК, таким образом, что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите, какой из типов драйверов вы хотите использовать (ПДС ИлиD2XX) И затем найдите подходящие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.



Если требуется драйвер VCP для Android, пожалуйста, обратитесь к следующим приложениям Примечание: TN 132, добавляющие устройства FTDI, поддержка драйвера VCP для Android
