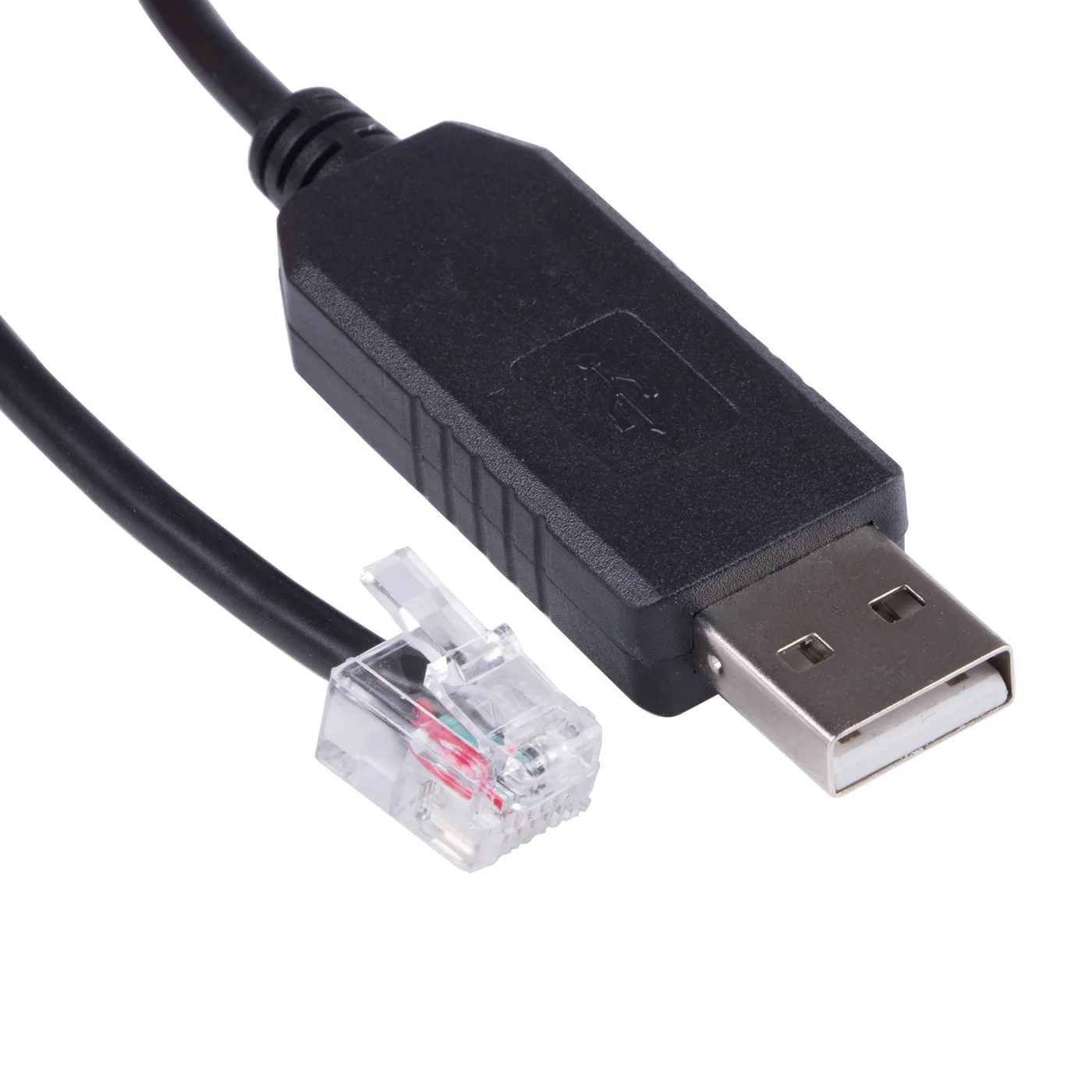

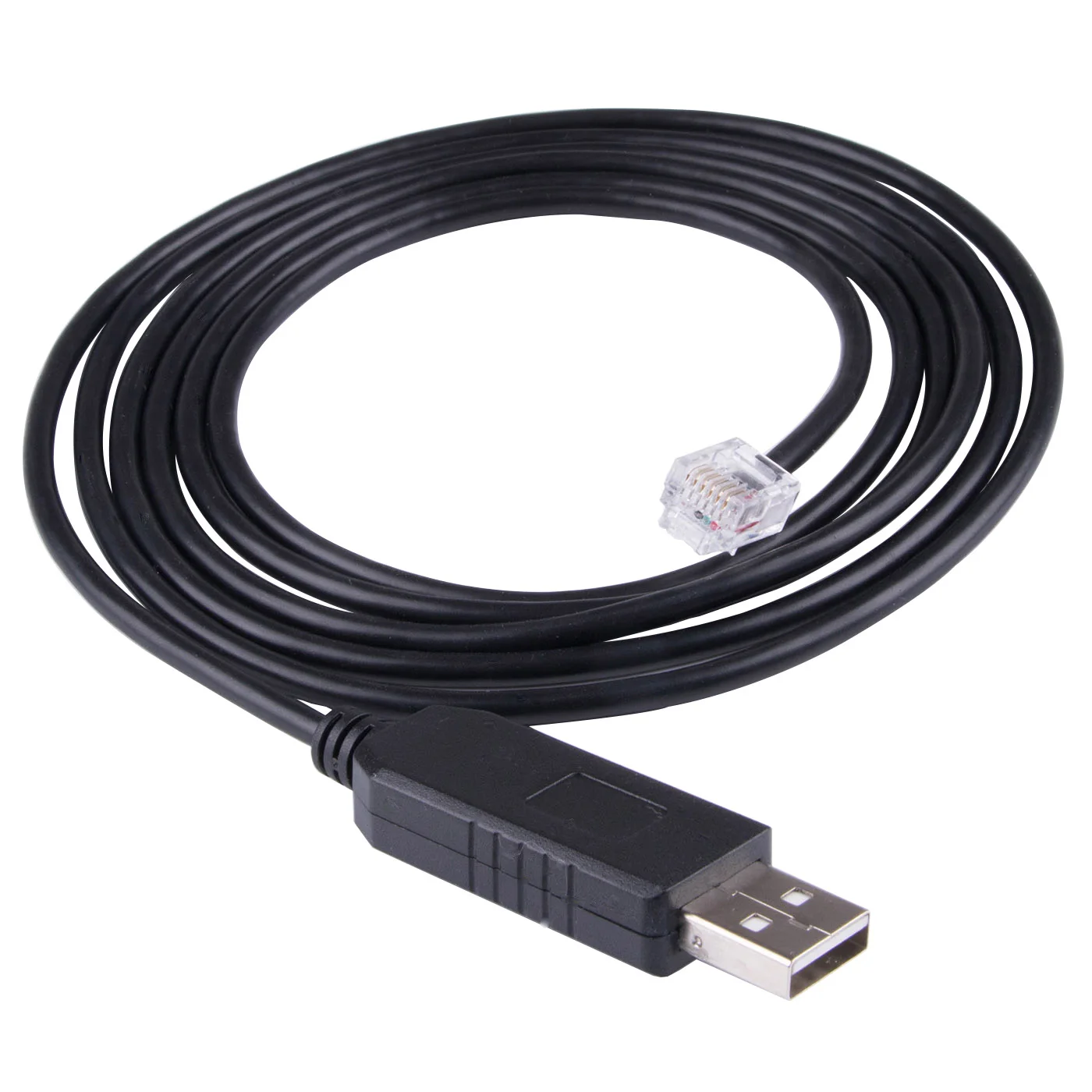

Измерительный кабель P1 Poort Slimme для Smart Iskra ME 382 MT 382 Kaifa MA105 MA304 Landis Gyr E350 Kamstrup 162 382 351 Sagemcom T210-D

P1 Poort Slimme Meter Cable for Smart Iskra ME 382 MT 382 Kaifa MA105 MA304 Landis Gyr E350 Kamstrup 162 382

Wat is een P1 poort?De P1 poort is een seriele poort (is optioneel) op je digitale elektra meter waarin je een RJ (Registered Jack) stekkertje kan steken (bekend van de telefoonaansluitingen) om zo de meterstanden en het verbruik uit te lezen. Het is niet mogelijk om gegevens naar de poort te sturen!Onderaan deze pagina heb ik de informatiebladen “Dutch Smart Meter Requirements” (DSMR) toegevoegd.

Niet standaard (zie DSMR v4.04, Hfdst 4.6 “signals”)Deze seriele poort is echter niet standaard, ondanks dat hij op UART TTL niveau werkt, zijn de logische waarden omgedraaid: 1=0 en 0=1 ,dit is softwarematig op te lossen, maar geeft niet altijd het gewenste resultaat, oplossing is om dit hardwarematig te doen, bijvoorbeeld met een chip ertussen te plaatsen vaak wordt een MAX232 of 7404 gebruikt.Volgens de specificatie kan de poort max. 15v aan, dus een echt RS232 signaal (+12v) vanuit een “echte” com poort moet hij aan kunnen.

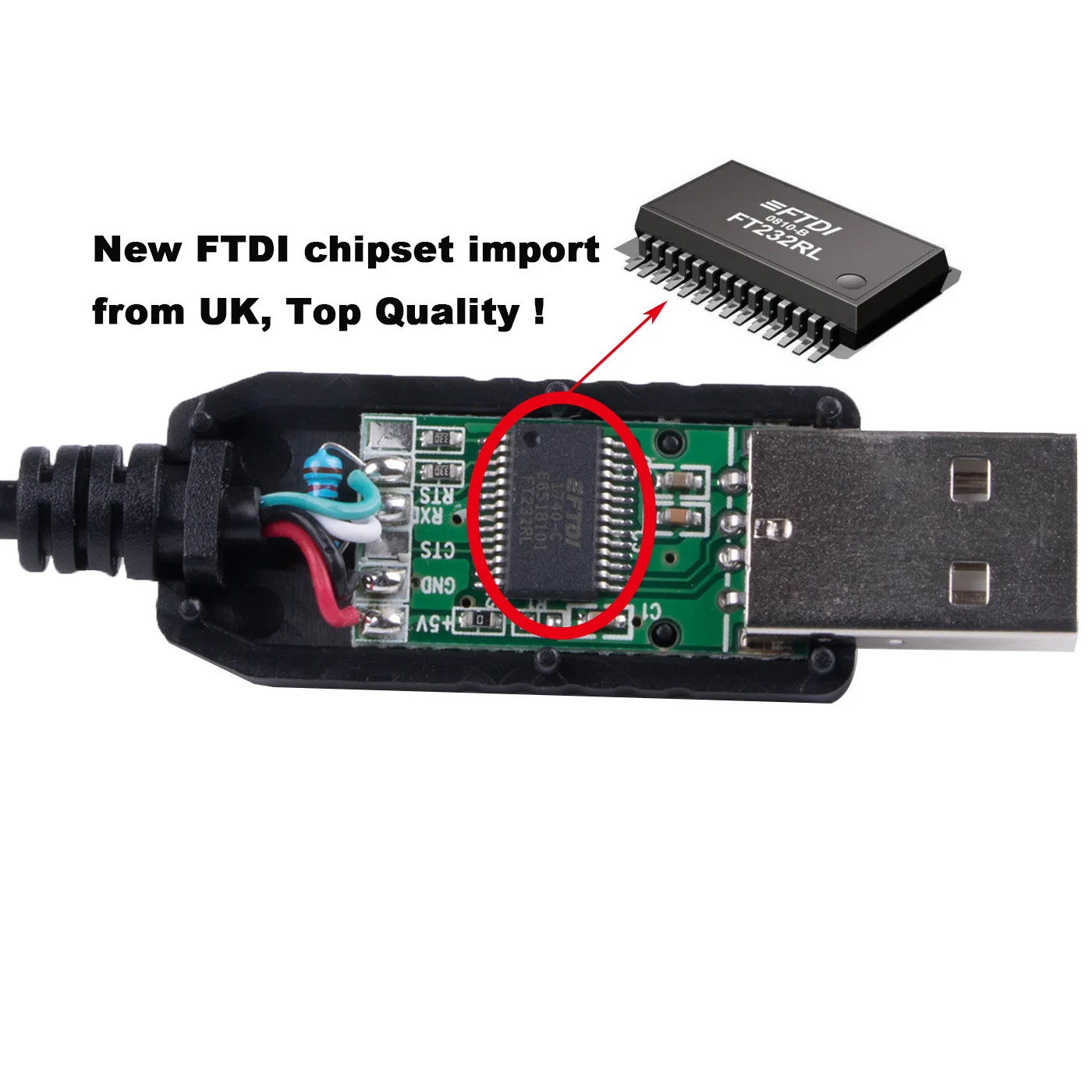

For FTDI Chip Driver, Please click here !

Serial Port Test Vedio Here !

De P1 poort stuurt alleen maar data als de RTS pin is voorzien van >+5v ten opzichte van de GND (-), zolang de spanning daarop blijft staan wordt er elke 10 seconden een “telegram” verzonden op de TxD

Echter om de seriele data goed te ontvangen is deze instelling van de P1 poort ook niet standaard (9600 8N1) maar heeft deze instelling:

DSMR 2.29600 7E1:Baudrate = 9600Data bits = 7Parity = EvenStop bits = 1

DSMR 4.0/4.2?115200 8N1:Baudrate = 115200Data bits = 8Parity = NoneStop bits = 1

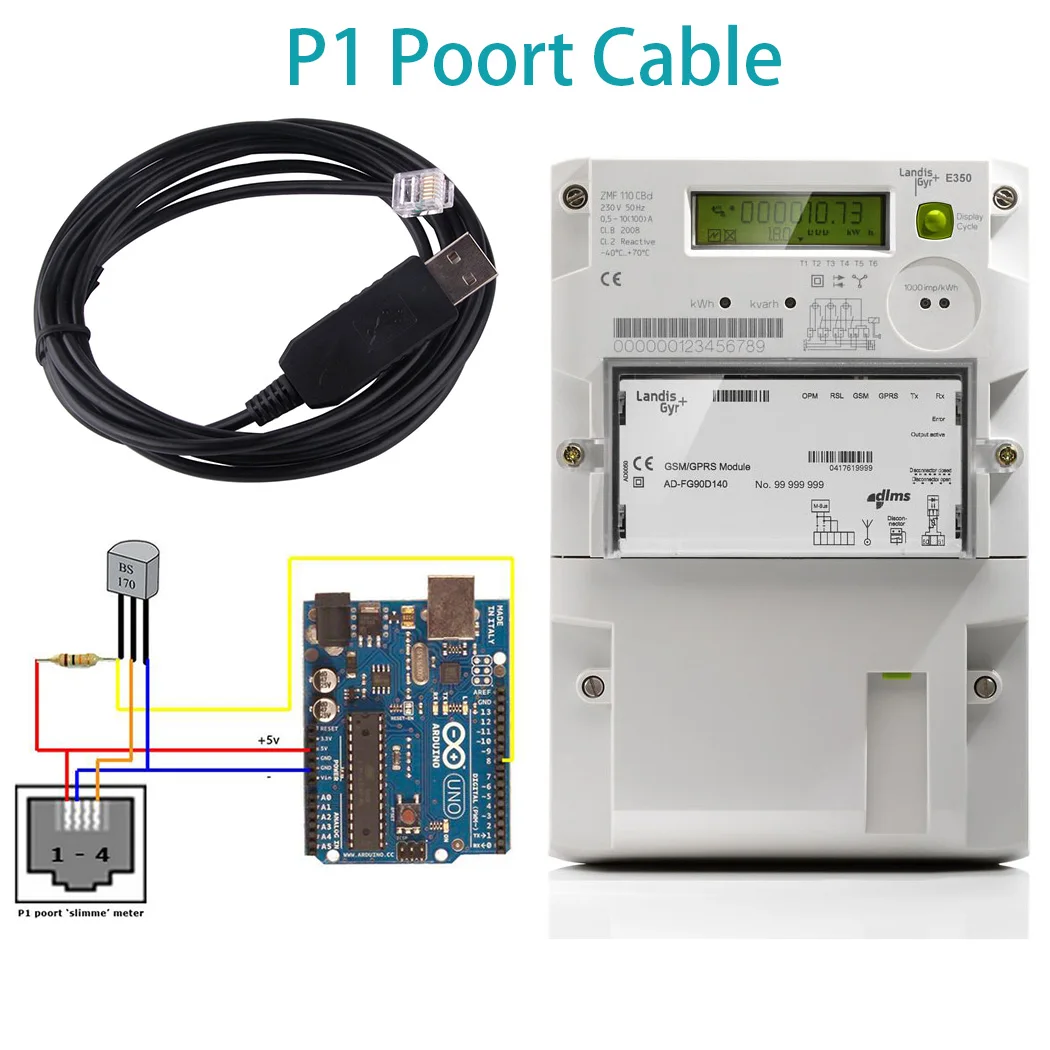

Kijk op deze pagina hoe je een P1 poort kan uitlezen met behulp van een Arduino.

Instellingen gevonden op het internet hier en daar (heb je wijzigingen?, stuur een mailtje):

Merk:

Model:

Type:

Uitvoering P1 poort:

DSMR/EMSR versie:

Seriële instellingen:

Geïnverteerd signaal?

P1 telegram header:

Iskra

ME 382

1-fase kleinverbruik

RJ11 6P6C

DSMR 2.2

9600 7E1

Ja

/ISk5\

Iskra

MT 382

3-fase kleinverbruik

RJ11 6P6C

DSMR 2.2

9600 7E1

Ja

/ISk5\

Iskra

AM 550

3-fase kleinverbruik

RJ11 6P6C

ESMR 5.0

115200 8N1

Ja

/ISK5\

Kaifa

E0003

3-fase kleinverbruik

RJ11 6P6C

DSMR 4?

115200 8N1

Ja

KFM5KFM5KAIFA-METER

Kaifa

E0025

1-fase kleinverbruik

RJ11 6P6C

DSMR 4

115200 8N1

Ja

/KFM5

Kaifa

MA105

1-fase kleinverbruik

RJ11 6P6C

DSMR 4.0 (4.0.5 / 4.0.7)

115200 8N1

Ja

/KFM5

Kaifa

MA105C

1-fase kleinverbruik

RJ11 6P6C

DSMR 4.2.2

115200 8N1?

Ja?

/KFM5

Kaifa

MA304

3-fase kleinverbruik

RJ11 6P6C

DSMR 4.0 (4.0.5 / 4.0.7)

115200 8N1

Ja

/KFM5

Kaifa

MA304C

3-fase kleinverbruik

RJ11 6P6C

DSMR 4.2.2

115200 8N1?

Ja?

/KFM5

Kamstrup

162

1-fase kleinverbruik

RJ11 6P4C

DSMR 2.2

9600 7E1

Ja

/KMP5

Kamstrup

351

3-fase (ext. stroom spoelen)

RJ11 6P6C

DSMR 2.2

9600 7E1

Ja

/KMP5

Kamstrup

382

3-fase kleinverbruik

RJ11 6P4C

DSMR 2.2

9600 7E1

Ja

/KMP5

Landis + Gyr

E350 (ZCF100)

1-fase kleinverbruik

RJ11 6P6C

DSMR 4.0

115200 8N1

Ja?

/XMX5LG

Landis + Gyr

E350 (ZCF100)

1-fase kleinverbruik

RJ11 6P6C

DSMR 4.2

115200 7E1

Ja

/XMX5LG

Landis + Gyr

E350 (ZCF110)

1-fase kleinverbruik

RJ11 6P6C

DSMR 4.2

115200 8N1

Zie mailtip onder

/XMX5LG

Landis + Gyr

E350 (ZCF120ABdFs2)

1-fase kleinverbruik

RJ11 6P6C

DSMR 2.2

9600 7E1

Ja

/XMX5XMXABCE000012345

Landis + Gyr

E350 (ZFF100)

3-fase (3-aderig) kleinverbruik

RJ11 6P6C

DSMR 4.0

115200 8N1

Ja?

/XMX5LG

Landis + Gyr

E350 (ZMF100)

1-fase / 3-fase (4-aderig) kleinverbruik

RJ11 6P6C

DSMR 4.0

115200 8N1

Ja?

/XMX5LG

Landis + Gyr

E360 (T11142)

1-fase / 3-fase (4-aderig) kleinverbruik

RJ11 6P6C

ESMR 5.0

115200 8N1

Ja

/XMX5LG

Sagemcom

T210-D ESMR5

3-fase

RJ11 6P6C

ESMR 5.0

115200 8N1

Ja

/Ene5

*Mailtip* van Dhr. Lourens:De Landis + Gyr, E350 (ZCF110) werkt zonder een inverter nodig te hebben. Deze meter heeft een open collector en met een weerstandje van 1kOhm van een 3.3V voeding kan je rechtstreeks de data uitlezen met een 3.3V seriele poort. De RTS heeft 5V nodig maar het werkt ook met 6V goed (to nu toe).

*Mailtip* van Dhr. BouwstraMijn meter, de Landis + Gyr E350 DSMR 4.2 heeft een open collector uitgang om deze meter werkend te krijgen moet je een 1kOhm weerstand tussem de Vcc en RxD pin plaatsen.Deze info heb ik gevonden op: domoticaforum.eu

*Mailtip* van Dhr. OttenVoor wat betreft de CRC (de 4 hex waarden achter het “!”)CRC is a CRC16 value calculated over the preceding characters in the data message(from “/” to “!” using the polynomial: x16+x15+x2+1).CRC16 uses no XOR in, no XOR out and is computed with least significant bit first.The value is represented as 4 hexadecimal characters (MSB first).

*Mailtip* van Dhr. JacobsDe Sagemcom T210-D is ook een open collector.Met een 2kOhm weerstand tussen TX en +5V functioneert het uitlezen van telegrammen met een 1,8 meter lange kabel.Het functioneert ook met die 2 kilo-ohm tussen TX en RTS als je dat gebruikt om softwarematig het zenden van telegrammen te starten en stoppen.

*Mailtip* van Dhr. ReinierMerk: Landis GyrModel: E350 ZCF120ABdFs2Op de meter zit een sticker met XMXABCE000012345 dus de header is een mix van meter model identifier en een unieke meter ID.

Er staat een aantal verschillende opmerkingen over het gebruik van pull-up weerstanden op de pagina. Vanuit de DSMR specificaties is hier ook een richtlijn voor, maar niet expliciet.

Vanaf de DSMR 2.2 spec wordt vermeld dat de maximale sink current van de output 30mA is. Er wordt echter vanaf versie 4.0 een typische waarde van 5mA opgegeven, die bij 5V een minimale weerstand van 1kΩ oplevert. Alles tussen de 1kΩ en 100kΩ zal dus prima werken. Hoger misschien ook, maar dat weet ik niet zeker.

Als laatste: op de pagina staat een citaat van circuitsonline, over dat DSMR 4.0 / ESMR 5.0 meters 100mA uit de P1 poort kunnen leveren. Dit klopt, met als toevoeging dat vanaf versie 5.0 geen 100mA maar 250mA beschikbaar is.

Hieronder zie je een voorbeeld van de telegrammen die elke 10 seconden verstuurd worden.
