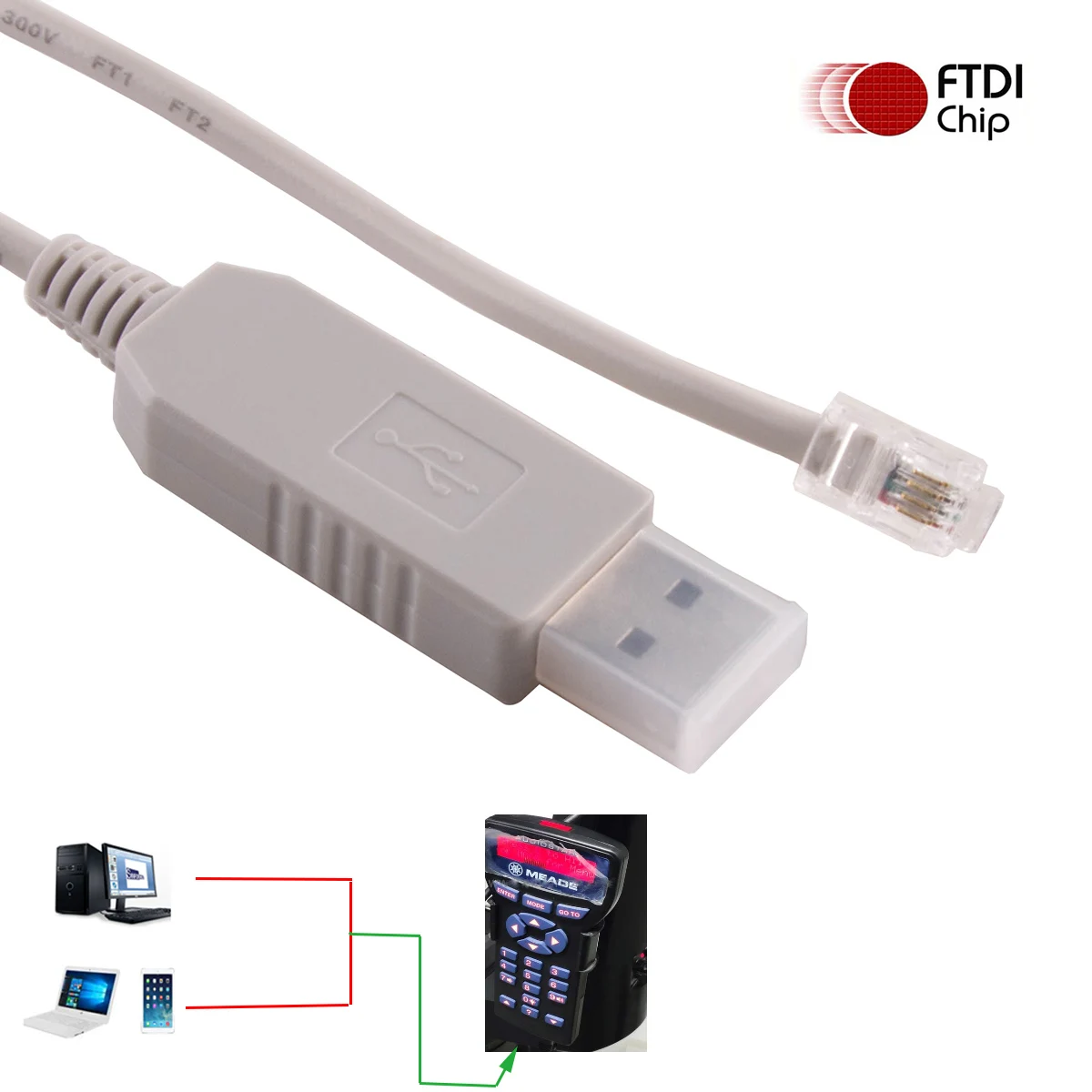

Телескопический компьютер Meade 505, с USB на ручку, RJ9, RJ10

Большинство наших читателей с удивлением узнают, что я заядлый астроном-любитель. Я трачу все свои возможности под звездами, принимая удивительные взгляды, которые можно увидеть из моего 10 "Meade LXD-55 Schmidt Newtonian. С моим фоном в фотографии, не должно быть сюрприза, что я перешел больше в астрофотосъемку, чем визуальные наблюдения. Мои сеансы визуализации обычно проводятся с двумя моими лучшими друзьями в частной обсерватории, принадлежащей одному из них. Обсерватория хорошая, но она расположена около 35-40 минут от меня, и, таким образом, я не получаю там столько, сколько хотел бы. Таким образом, за последние пару месяцев я собирал свои возможности для визуализации. Одна из первых задач, которую мне пришлось решить,-это Строительство кабеля, который позволит мне управлять своим телескопом с моего ПК, и это то, о чем сегодня обучает.

Есть несколько причин, по которым можно было бы управлять своим телескопом с помощью ПК:Это быстрее, чем с помощью ручного контроллера.Это дает вам визуальную помощь при поиске чего-то трудно найти.Если вы обнаружите что-то неизвестное, программное обеспечение планетария сможет определить его.Это необходимо, если вы планируете создавать изображения дольше, чем одно быстрое воздействие.Это круто!

Строительство кабеля достаточно простое и требует только пайки 3 соединений и размещения 3 проводов в вилку RJ10 и обжима пусковых отверстий для обеспечения безопасности кабеля. Схема ниже-это то, что мы будем следовать. Я нашел эту схему онлайн несколько месяцев назад и не помню, где я ее нашел. Если он ваш, пожалуйста, свяжитесь со мной, чтобы я мог добавить атрибуцию. Я отредактировал его, чтобы отобразить цвета проводов, которые мы будем использовать.

DIY Meade 505 телескоп к ПК кабелю

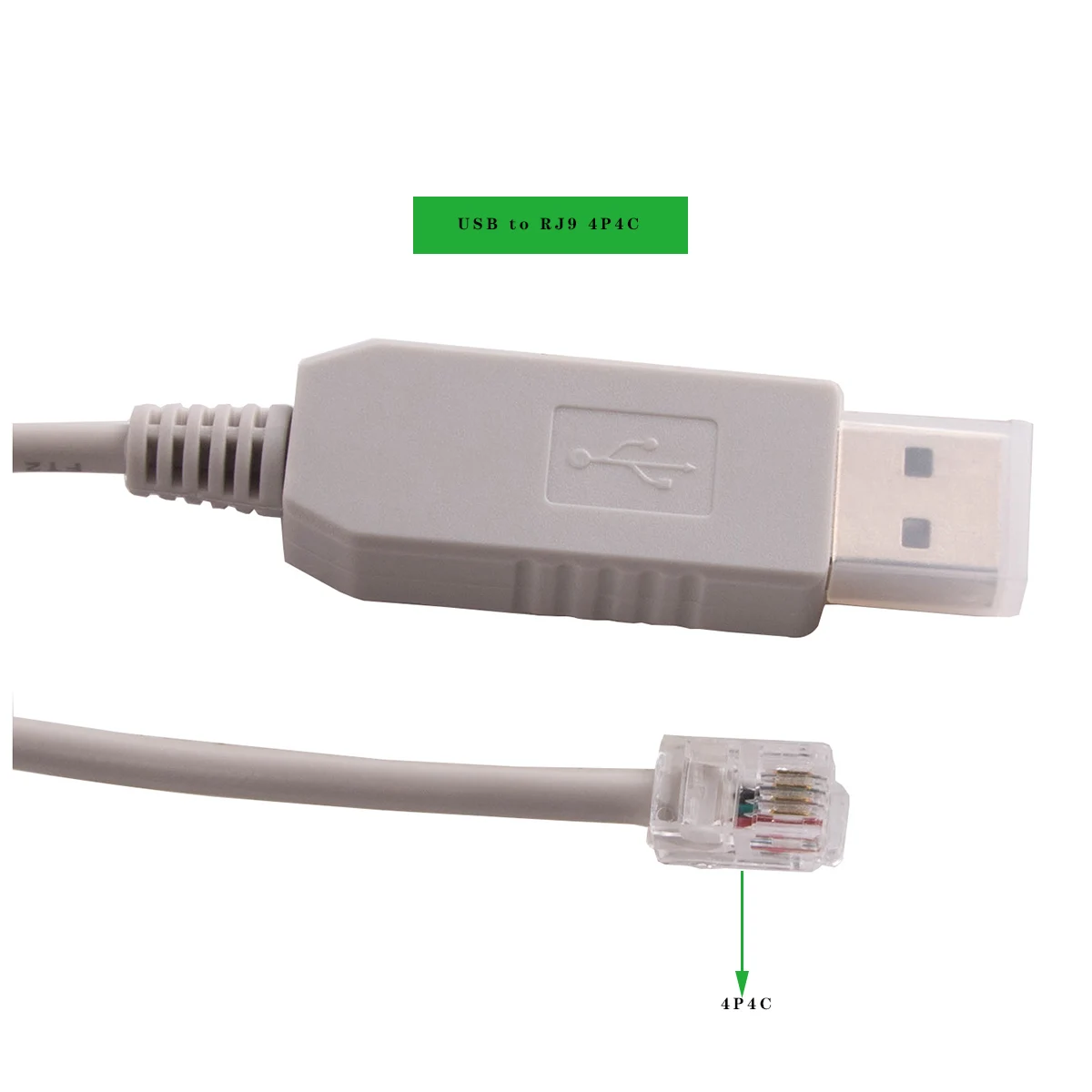

USB RS232 для 4P4C RJ10

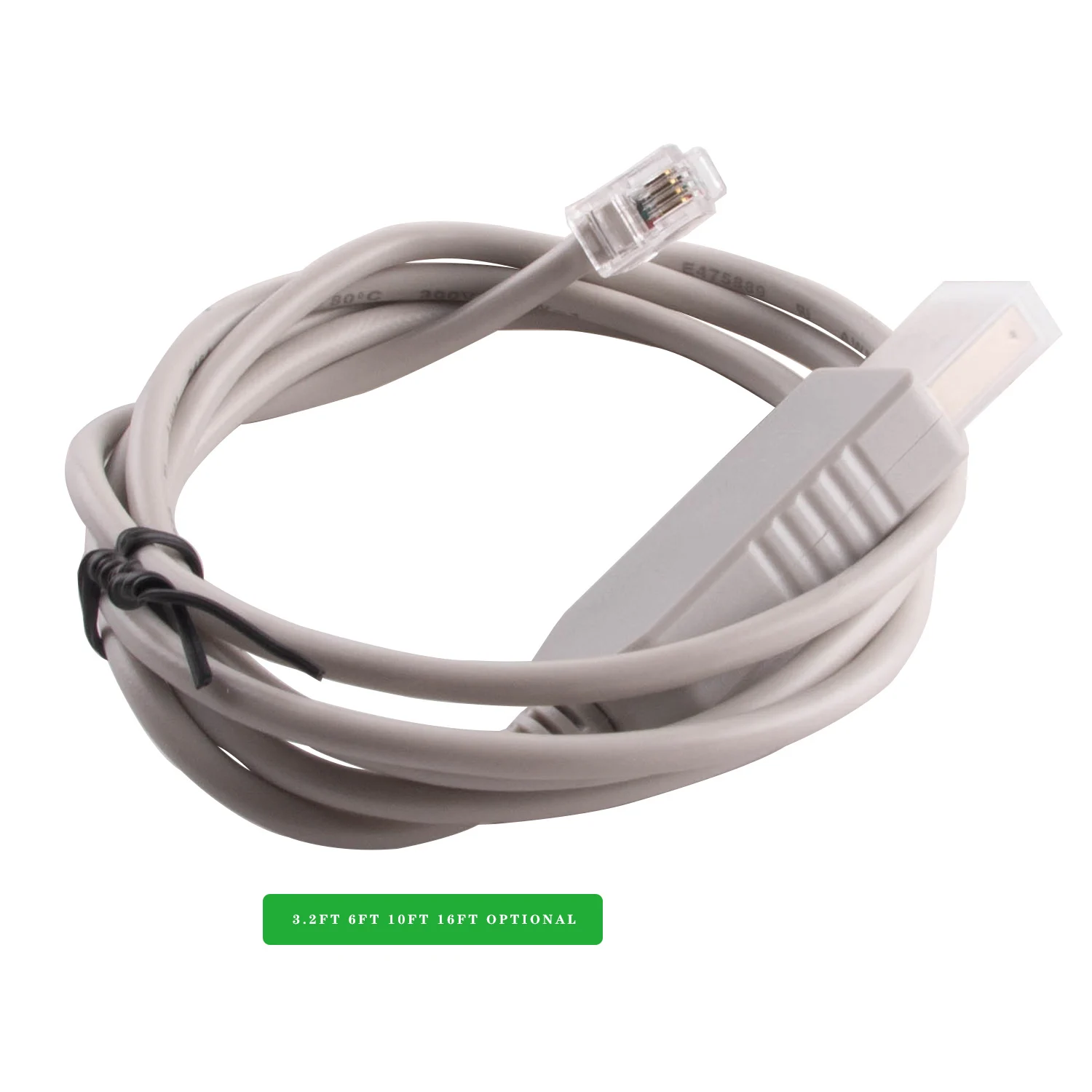

Длина кабеля: 1,0 Mter,1.8mtr, 3,0 mter ,5mtrДлина по желанию

Строительство кабеля достаточно простое и требует только пайки 3 соединений и размещения 3 проводов в вилку RJ10 и обжима пусковых отверстий для обеспечения безопасности кабеля

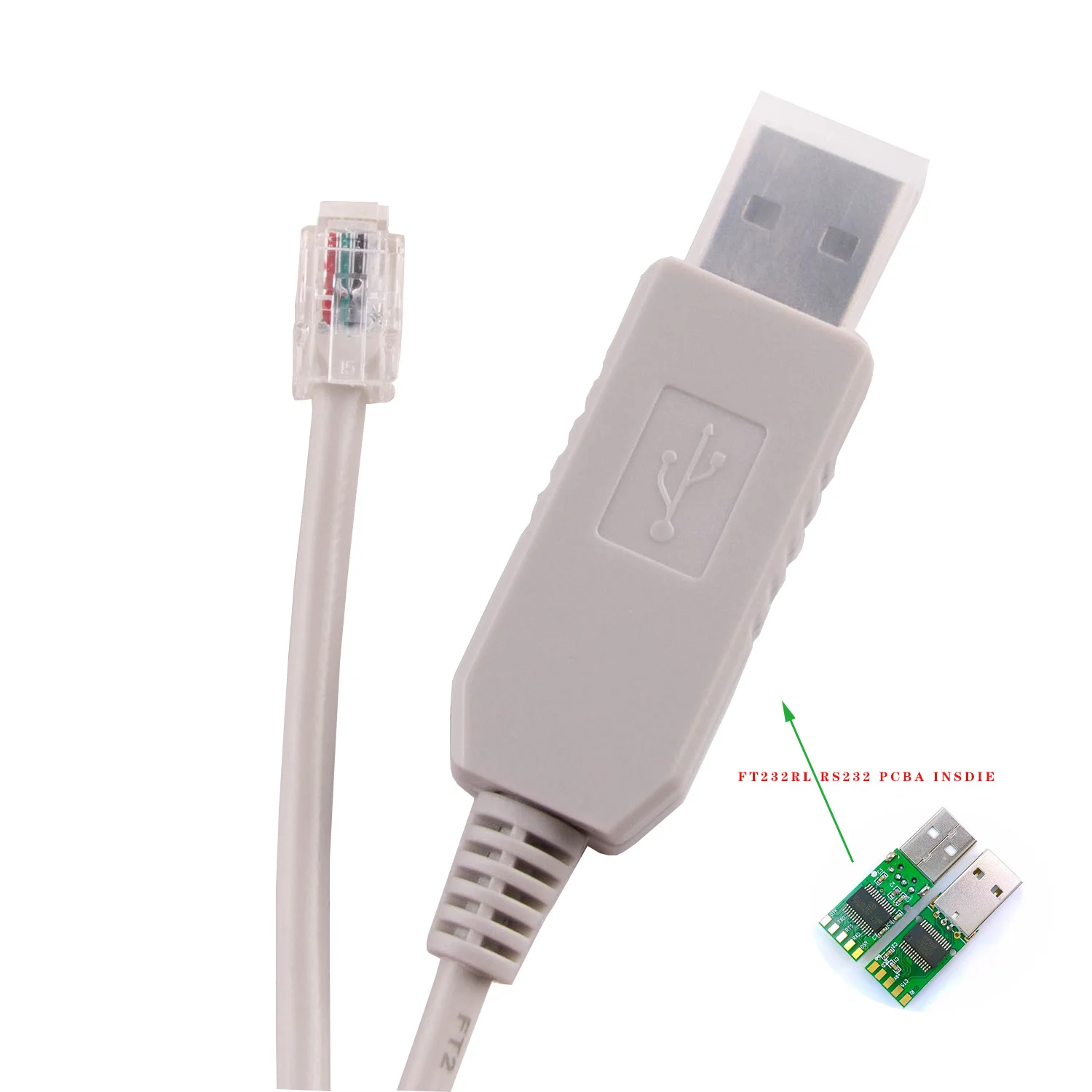

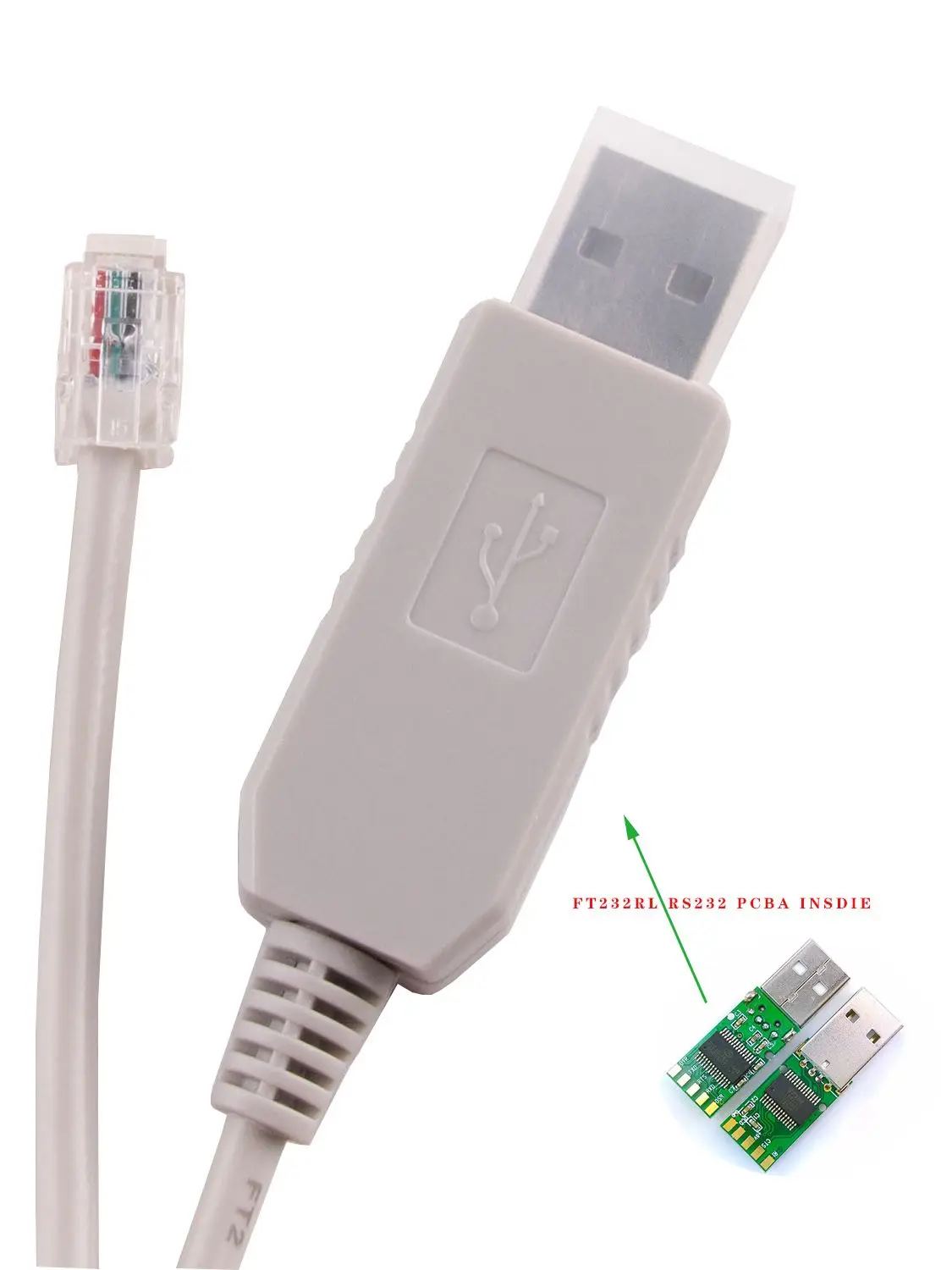

Оригинальный чип FTDI FT232RL, Поддержка Windows MAC OS, LINUX, VISTA ,ANDROID и т. д.

Посылка: 1 х USB RJ9/RJ10 4P4C серийный кабель

Для загрузки драйвера FTDI, Пожалуйста, нажмите здесь!

Смотрите продукт Vedio здесь:

FT232R-это новейшее устройство, которое будет добавлено в диапазон FTDI устройств USB UART interface integram Circuit. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных.

Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.

Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.

Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва линии.

Новый USB FTDIChip-ID? Особенности.

Новые настраиваемые CBUS I/O контакты.

Автоматическое управление буфером передачи для приложений RS485.

Передавайте и получайте светодиодный сигнал.

Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.

FIFO принимает и передает буферы для высокой пропускной способности данных.

256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.

Регулируемое время получения буфера.

Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.

Новая опция режима битного взрыва CBUS.

Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.

Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.

Поддержка USB приостановить/продолжить.

Поддержка питания от шины, автономных и мощных USB-конфигураций.

Интегрированный 3,3 V преобразователь уровня для USB I/O.

Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.

Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.

Высокий выходной привод ввода/вывода.

Встроенные usb-резисторы.

Интегральная схема включения питания.

Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.

Опция инверсии сигнала UART.

Режим оптовой передачи USB.

3,3 V до 5,25 V одной поставки Управление.

Низкая рабочая мощность и usb-приостанавливающий ток.

Низкое потребление полосы пропускания USB.

Совместимый контроллер хоста UHCI / OHCI / EHCI.

Совместимость с полной скоростью USB 2,0.

-40 °C до 85 °C расширенный диапазон рабочих температур.

Поддержка панели Android ПК:

Поддержка FT_prog

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

Windows 8,1

Windows 8,1 x64

Windows 8

Windows 8 x64

Windows Server2012

Windows сервер 2008 R2

Windows 7

Windows 7 x64

Windows сервер 2008

Windows сервер 2008 x64

Windows Vista

Windows Vista x64

Windows сервер 2003

Windows сервер 2003 x64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows CE.NET (версия 4,2 и выше)

Android

Windows RT

Поддержка WinCE7.0Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, обратитесь к следующему приложению Примечание: TN 132 добавление устройств FTDI поддержка драйвера VCP для Android
