Двухканальная Плата усилителя мощности GZLOZONE LJM L20.5 HIENDкомплект сверхнизких искажений L9-11

Примечание: Если вы выбираете"Набор «сделай сам». Вам нужно будет припаять все детали.

Если вы выберете «монтажная плата amp». Мы испытаем товар перед отправкой.

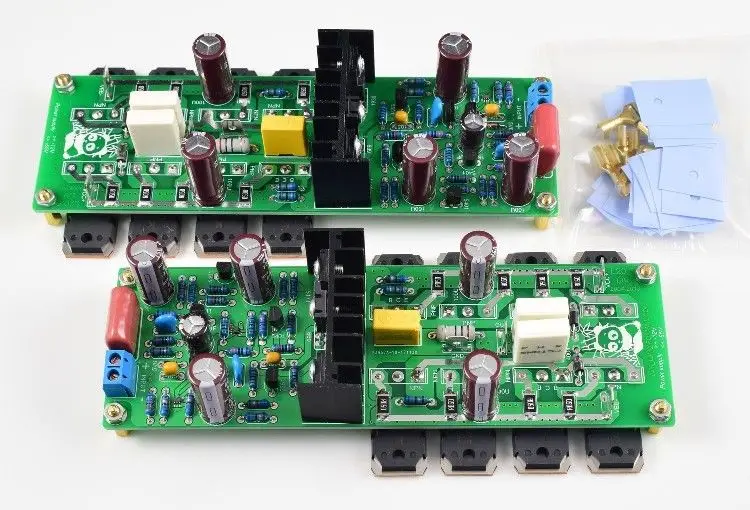

Цена по умолчанию включает 2-канальную плату

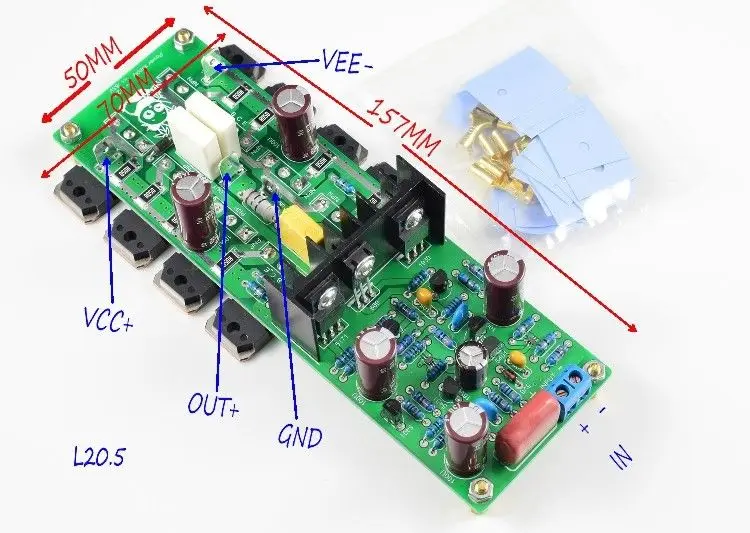

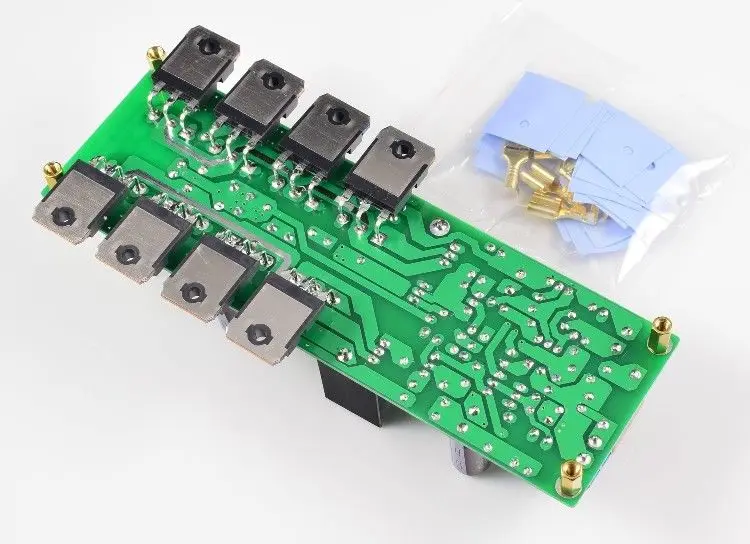

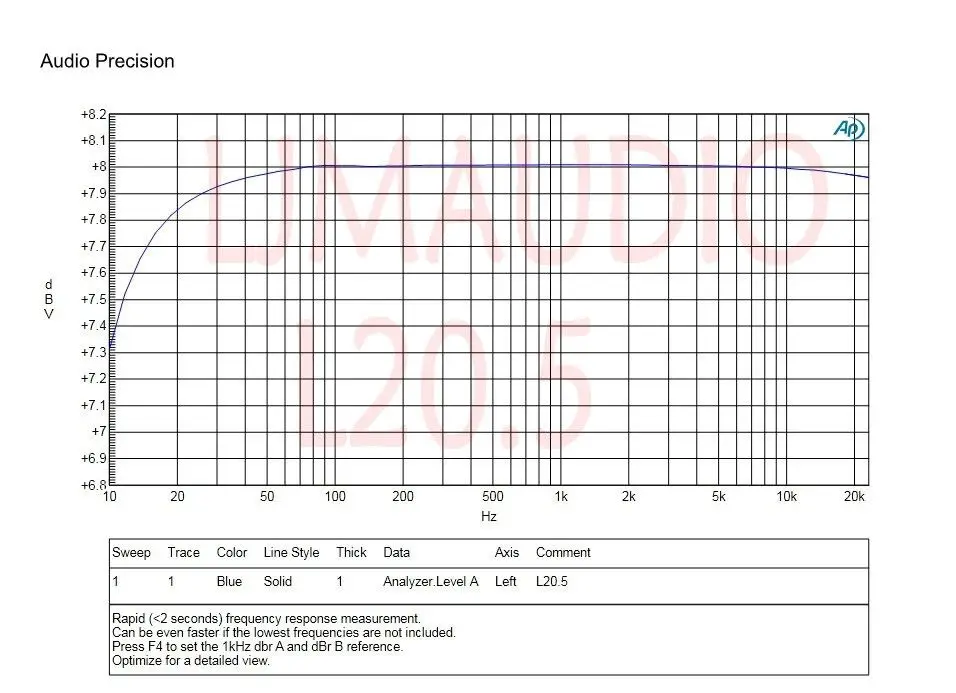

Усилитель серии L мощностью 200 Вт, разработанный LJM, использует специальный выход КФП и входной этап кодирования. 4 пары импортных силовых труб KEC KTB817 KTD1047 на канал. Схема сверхнизкого искажения, Стандартная конструкция HIEND. L20.5 параметры усилителя: Размер каждой печатной платы: 157*50 мм Выходная мощность 200 Вт 8R, 400 Вт 4R + -63 в источник питания. 125 Вт 8R, 250 Вт 4R + -50 в источник питания. 250 Вт 4R, 500 Вт 2R + -50 в источник питания Максимальный выходной ток 15 А, максимальное выходное напряжение Синусоидальная волна + -63 в (источник питания + -65 в) Ток покоя на канал 20 мА Статическое потребление энергии = Напряжение питания * 0,02 (2 Вт + -50 в) Диапазон напряжения источника питания: от + - 24 В до + -65 в Рекомендуемое напряжение питания и стандарт радиатора: + -35 до + -50 в, теплоотвод 0,5 кг на канал + -40 до + -60 в, радиатор 1 кг на канал Усиление = 31 раз Частотный диапазон = 20-25 кгц-0, 15 дБ. 10 Гц =-0,7 дБ 20K Гц =-0,05 дБ Коэффициент демпфирования> 400, нагрузка 8 Ом. Отношение сигнал-шум> 98 дБ. Входная чувствительность: 2 В RMS 200 Вт 8R мощность Установите идентификатор подключения: VCC + положительный источник питания, Ви-отрицательный источник питания, заземление источника питания PGND. IN + входной сигнал +, IN-входной сигнал- OUT + выходной сигнал +, отрицательный полюс динамика подключен к положению GND платы питания. Рекомендуется Последовательное соединениеЛампочка в основном трансформаторе 220В для тестирования. После нормального использования снимите лампу.

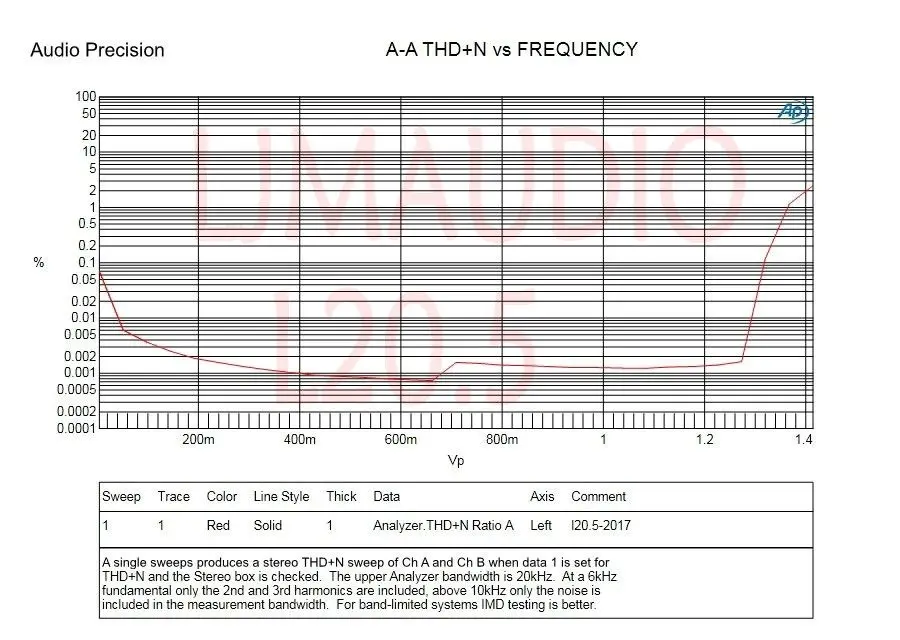

Амплитуда THD + N (напряжение питания + -35 в) THD = 0.0015%

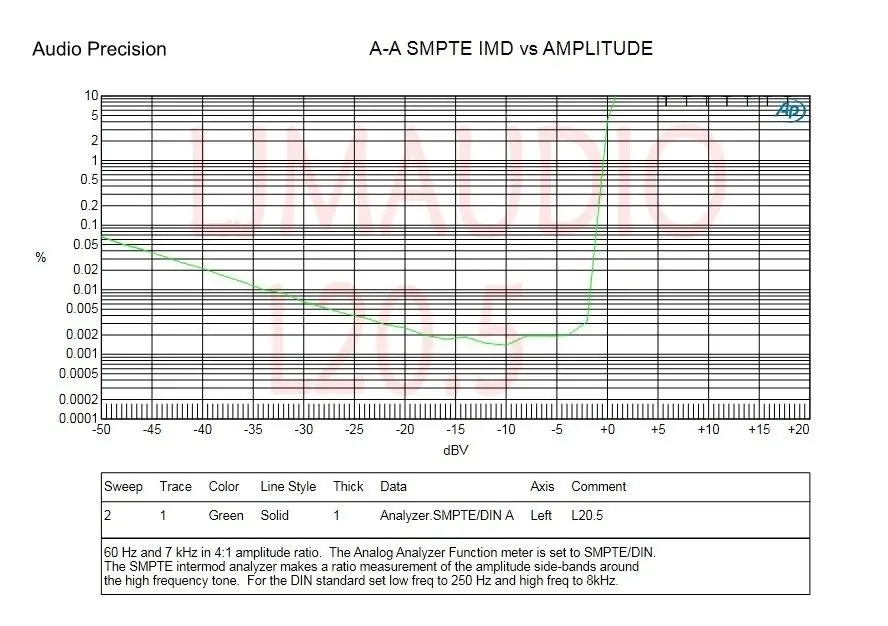

Тест на интермодуляцию IMD на искажение = 0,002 (Выходная мощность 50 Вт 8 R)

Карта искажений THD + N THD + N = 0,001-0.002% 20 Гц-20 кГц выходная мощность 10 Вт нагрузка 8 Ом THD + N = 0.001% A Взвешивание
