L20.5 двухканальный комплект HIEND сверхнизкое искажение 0.0015% AP фактическое измерение

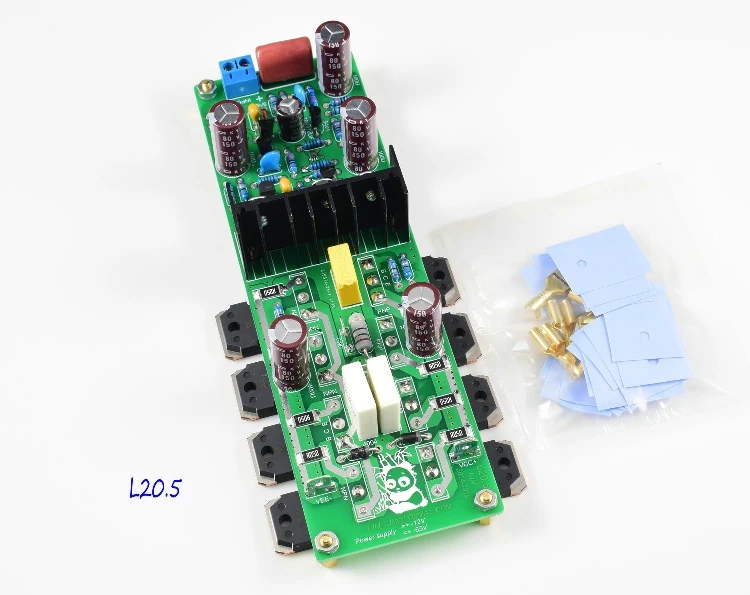

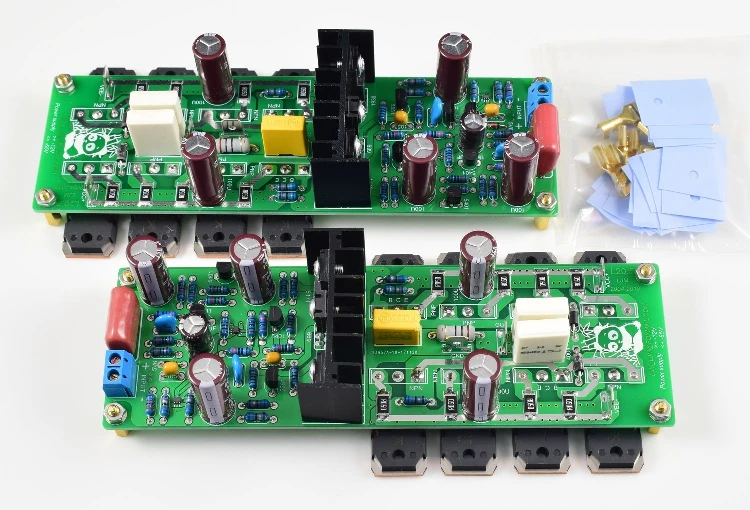

L20.5 версия 1 Набор из 2 каналов 2 доски Комплект: включает в себя все детали для 2 каналов, все детали должны быть сварены самостоятельно. Готовый продукт: Все детали, включая 2 канала, были сварены и протестированы. Оснащен винтами, изоляционными пластинами, медными колоннами и т. д., вам нужно только установить силовую трубку и медные колонны самостоятельно. L20.5 имеет точный звук и чрезвычайно низкое искажение, который является репрезентативным продуктом LJM HIEND. Он может работать хорошо, независимо от того, используется ли передняя часть или нет. L20.5 компоненты не могут быть изменены по желанию, и мы не будем нести ответственность за любые изменения или повреждения. На рисунке ниже показан индекс AP SYS 2 фактические данные измерений, вы можете нажать, чтобы увеличить его. ,

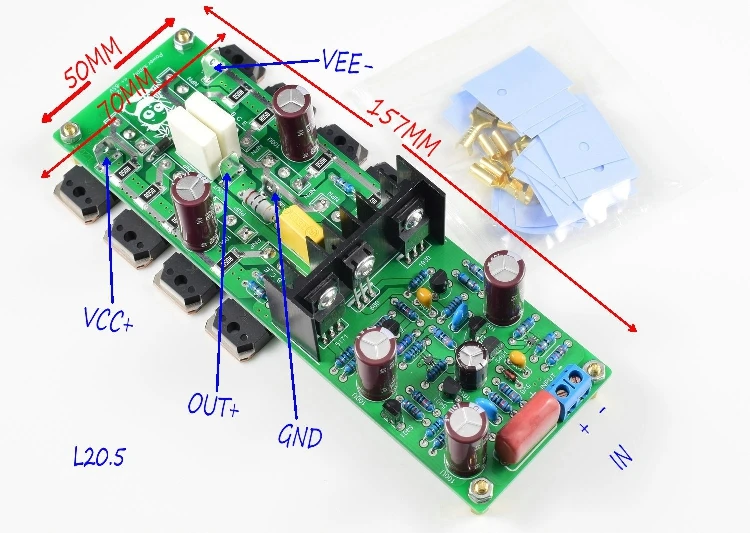

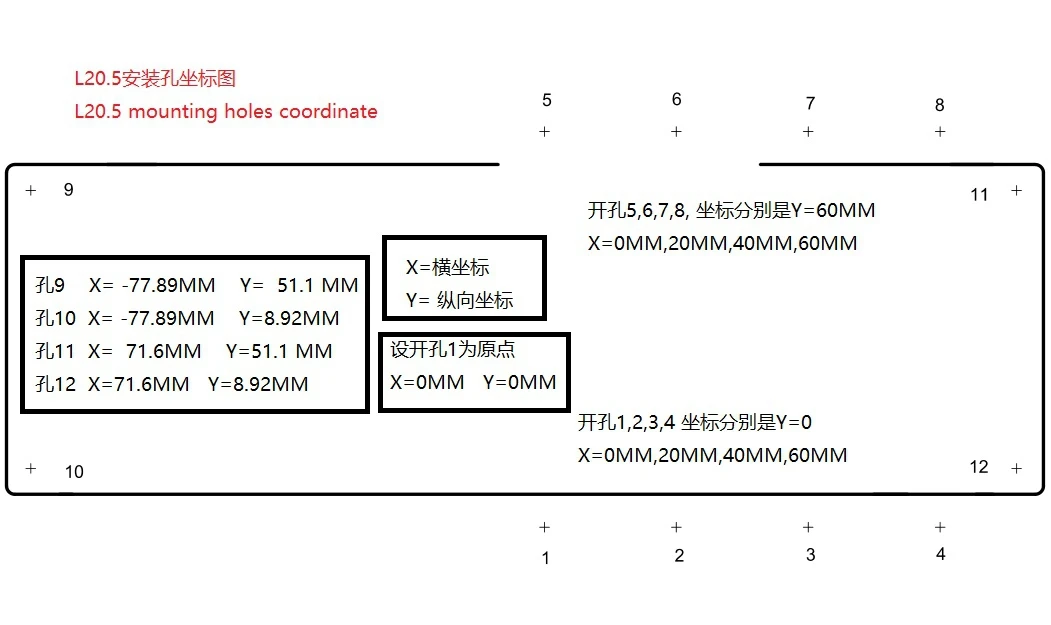

L20.5 размер отверстия чертеж

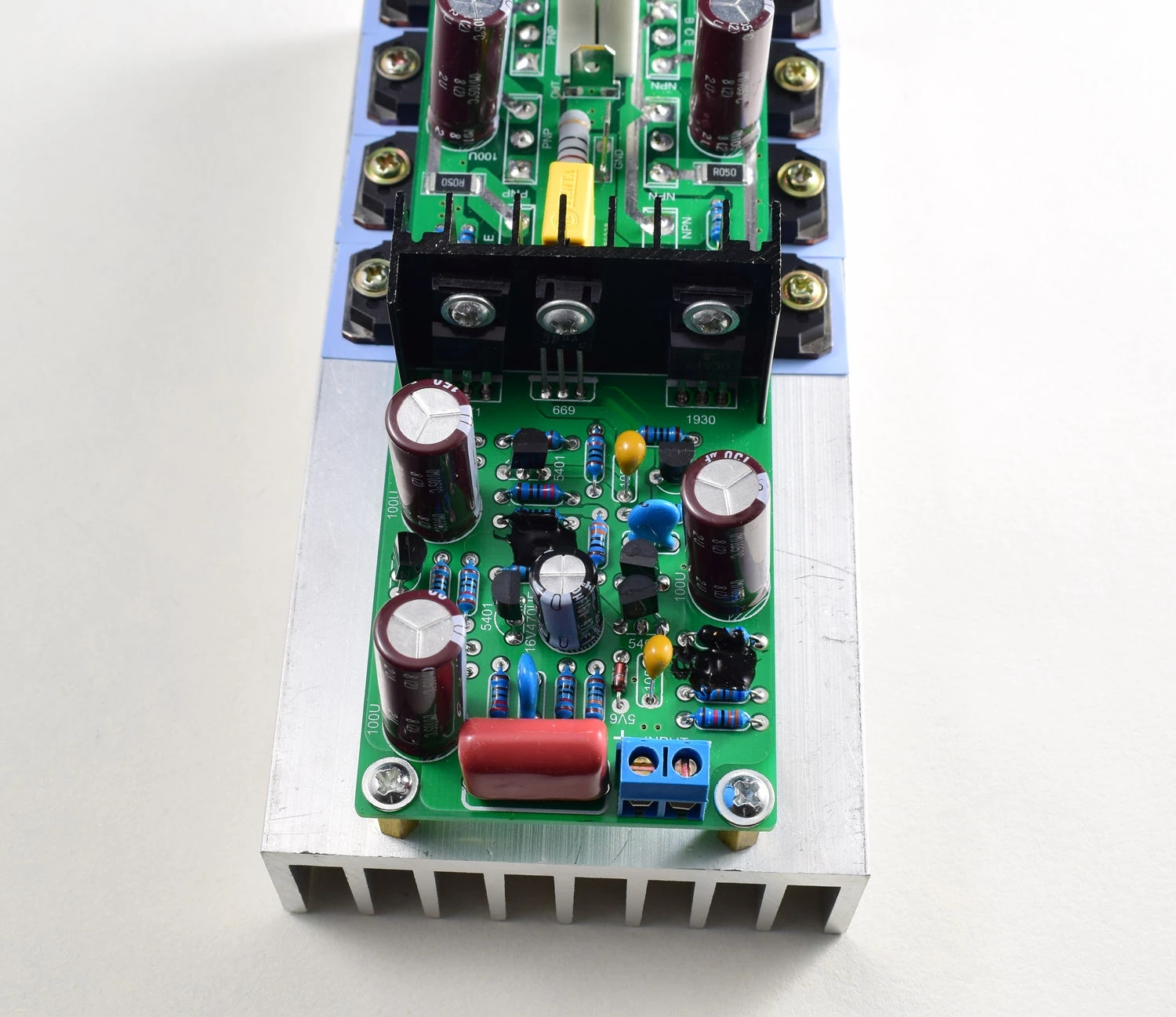

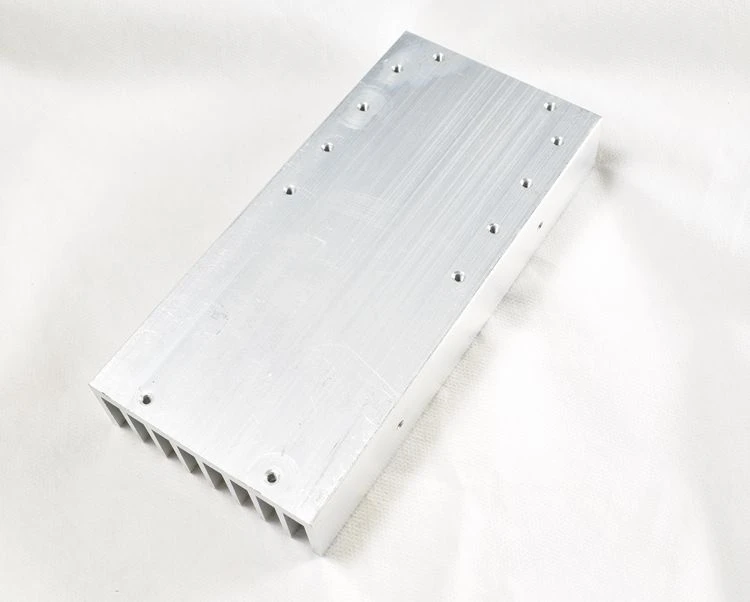

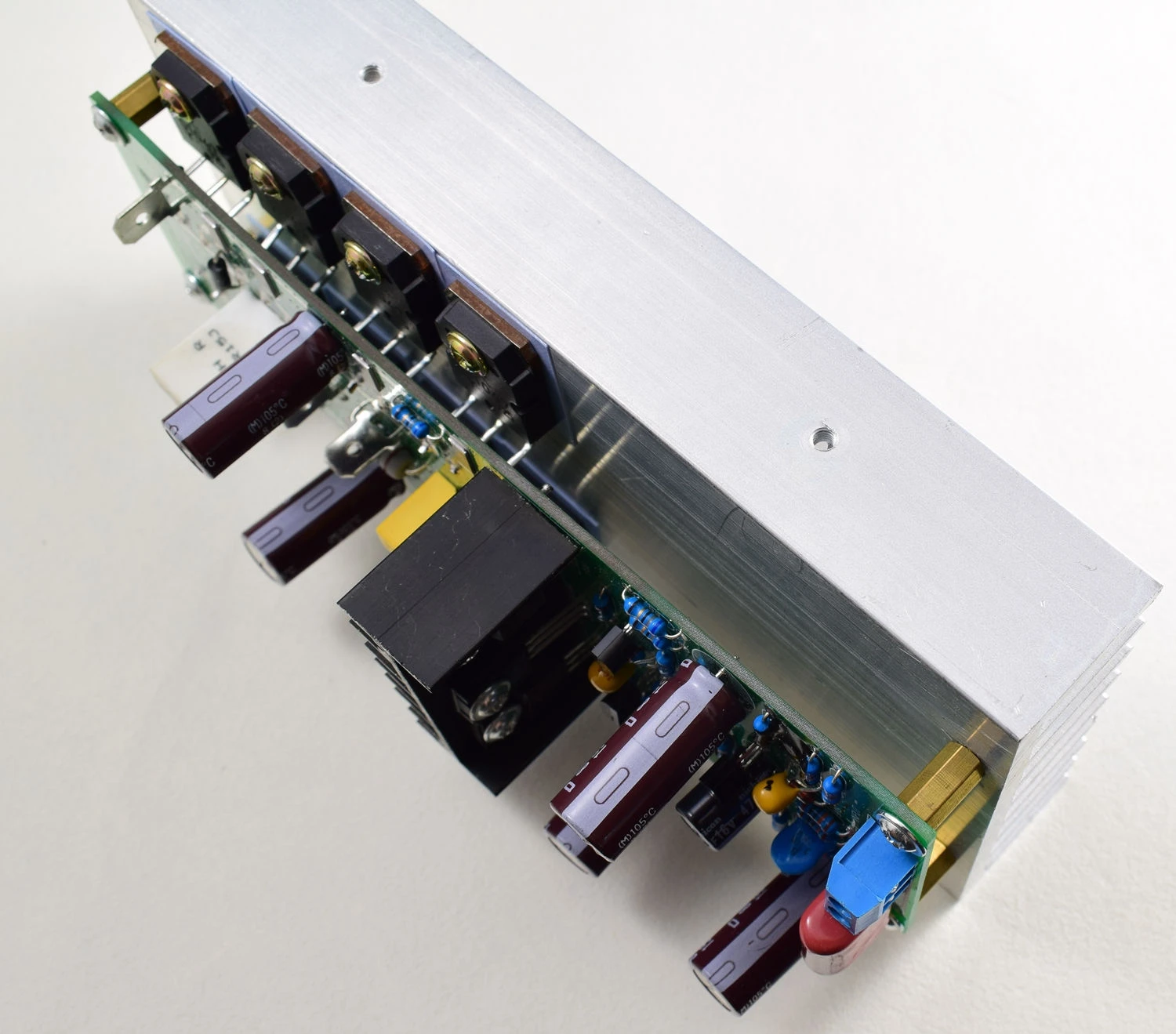

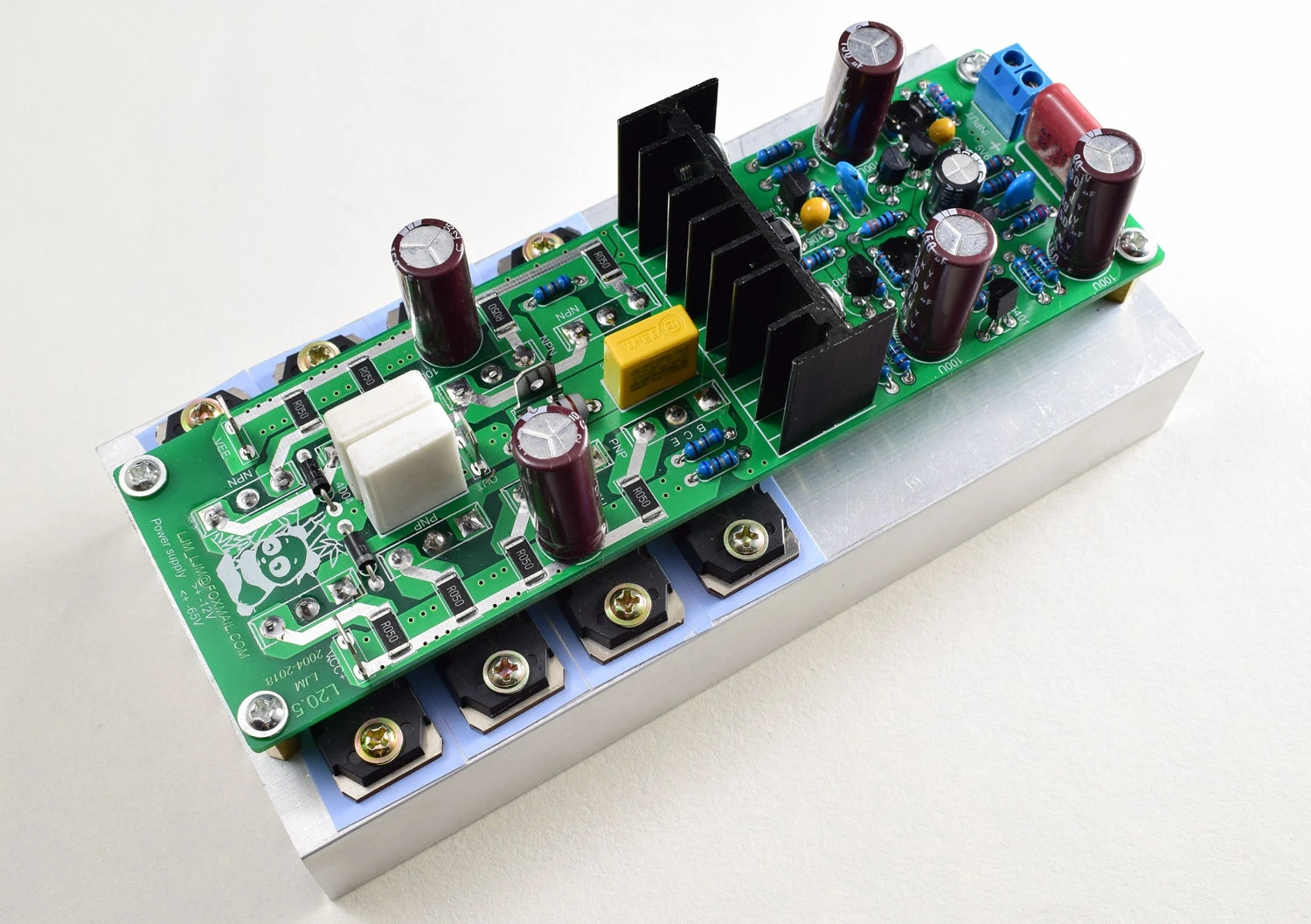

Вы также можете выбрать версию с радиатором. Обычно требуется 2 усилителя мощности. Плата усилителя мощности с радиатором + радиатор весит 470 грамм ОДИН Радиатор весит 330 граммов. L20.5 генерирует меньше тепла, поэтому этого радиатора достаточно для любой ситуации.

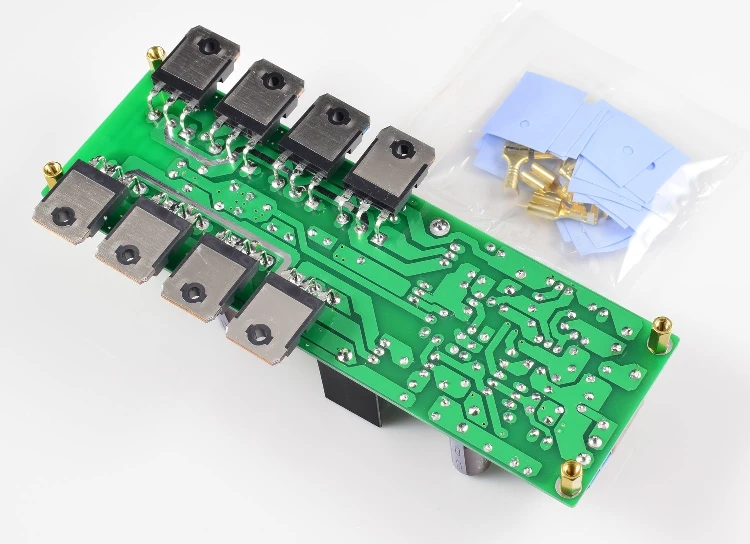

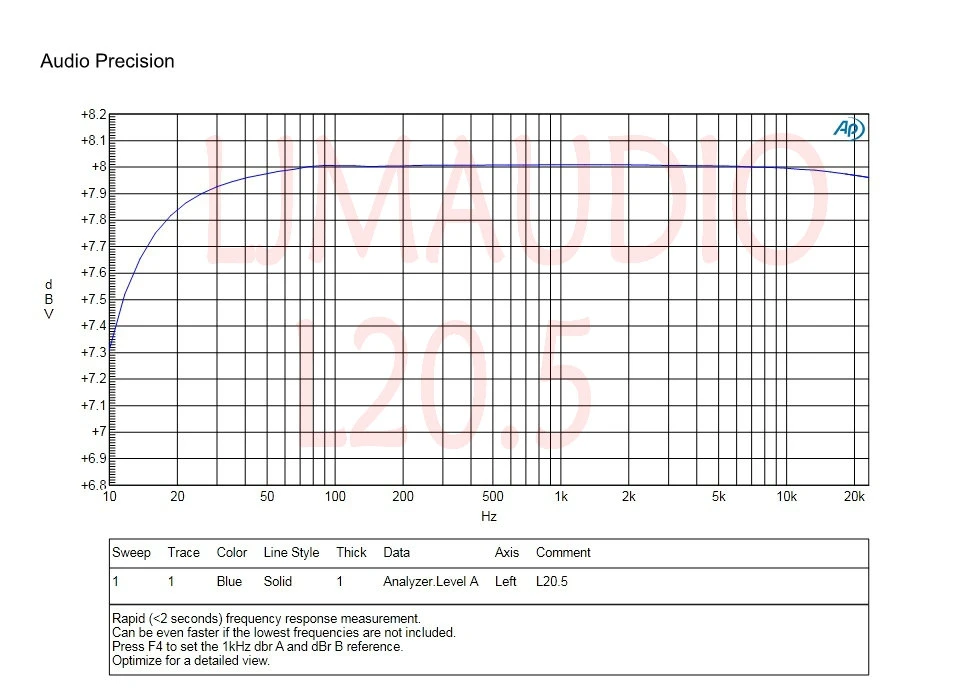

Усилитель мощности серии L 200 Вт, разработанный LJM, принимает специальный выход CFP и этап ввода COSCODE. Каждый канал имеет 4 пары импортированных кик KTB817 KTD1047 силовых труб. Ультра-низкое искажение цепи, HIEND дизайн стандарт. Все компоненты-это совершенно новые оригинальные продукты, не навалочные товары, гарантированное качество. L20.5 параметры усилителя: Выходная мощность 200 Вт 8R, 400 Вт 4R + -63 в источник питания. 125 Вт 8R, 250 Вт 4R + -50 в источник питания. 250 Вт 4R, 500 Вт 2R + -50 в источник питания Максимальный выходной ток 15А, а максимальное выходное напряжение-Синусоидальная волна + -63 в. (+ -65 в источник питания) Каждый канал тока 20 мА Статическое энергопотребление = напряжение источника питания * 0,02 (2 Вт + -50 в) Напряжение источника питания: + -24 В до + -65 в Рекомендуемый стандарт напряжения питания и теплоотвода: + -35 до +-с алюминиевой крышкой, 50В, 0,5 кг каждого канала радиатора + -40 до + -60 В, 1 кг теплоотвод на канал Коэффициент усиления = 31 раз Частотная характеристика = 20-25K HZ-0,15 дБ. 10 Гц =-0,7дб 20K Гц =-0,05дб

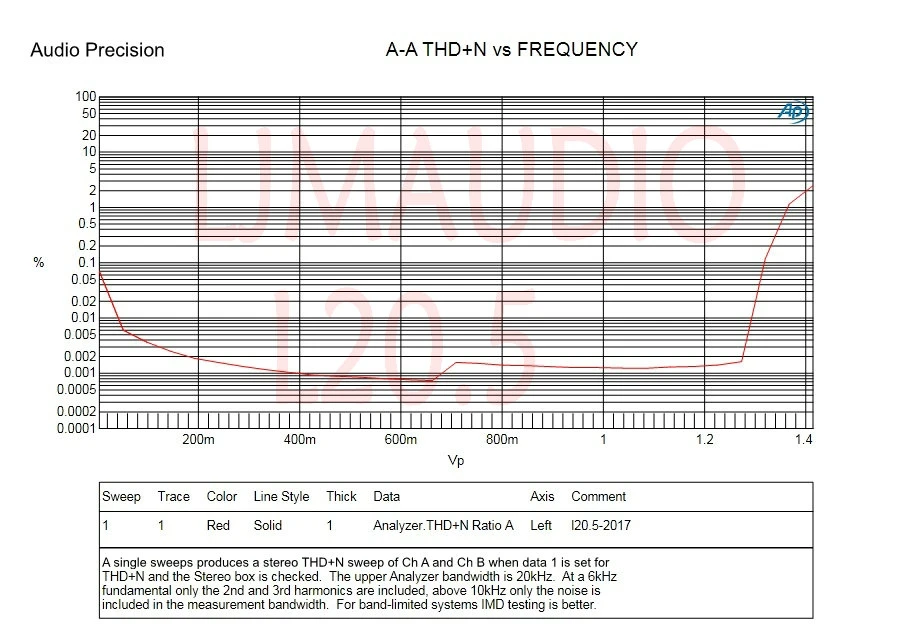

THD + N амплитуда (+ -35 В напряжение питания) Общее гармоническое искажение = 0.0015%

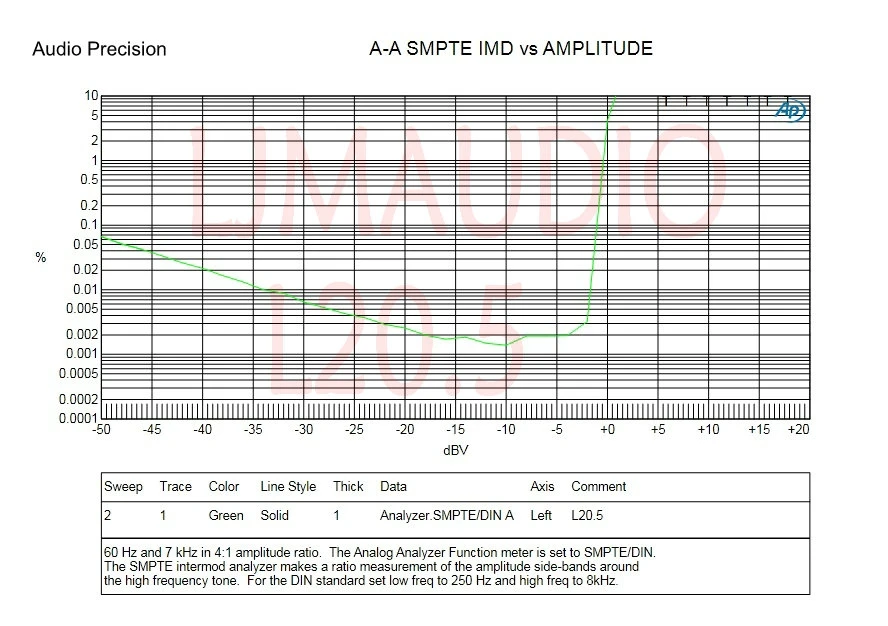

IMD тест на интермодуляцию искажений = 0,002 (Выходная мощность 50 Вт 8 Р)

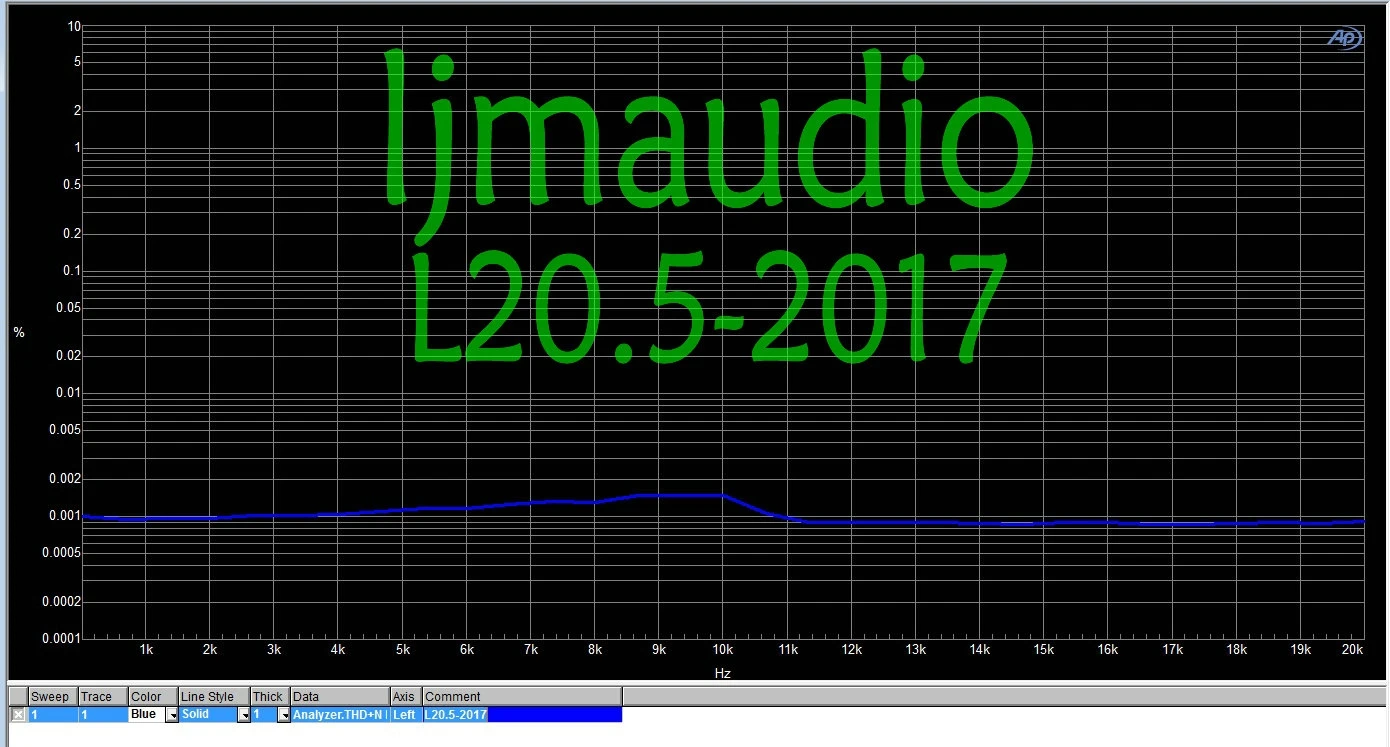

Карта искажений THD + N THD + N = 0,001-0.002% 20 Гц-20 кГц выходная мощность 10 Вт нагрузка 8 Ом THD + N = 0.001% A вес

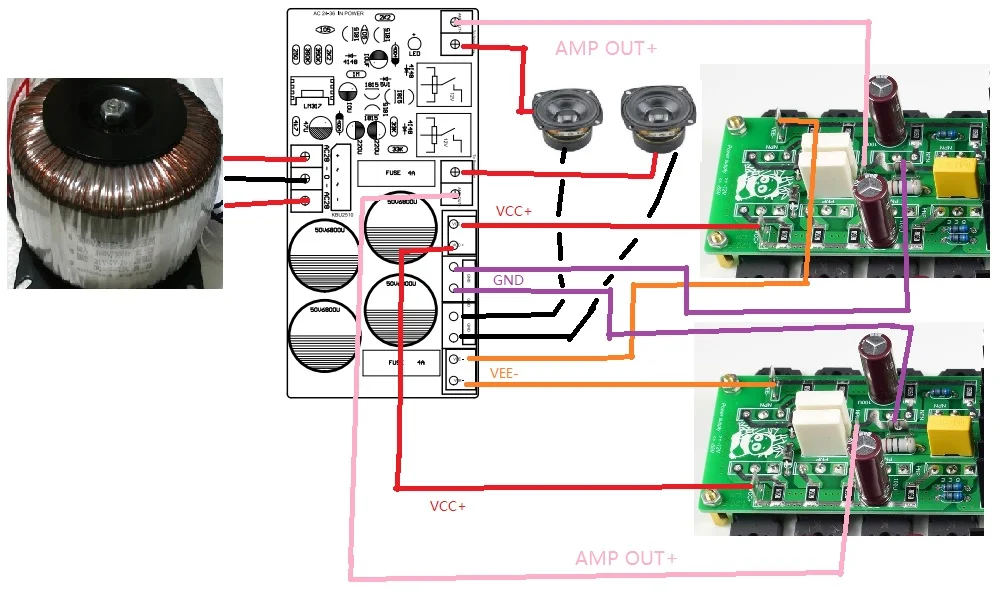

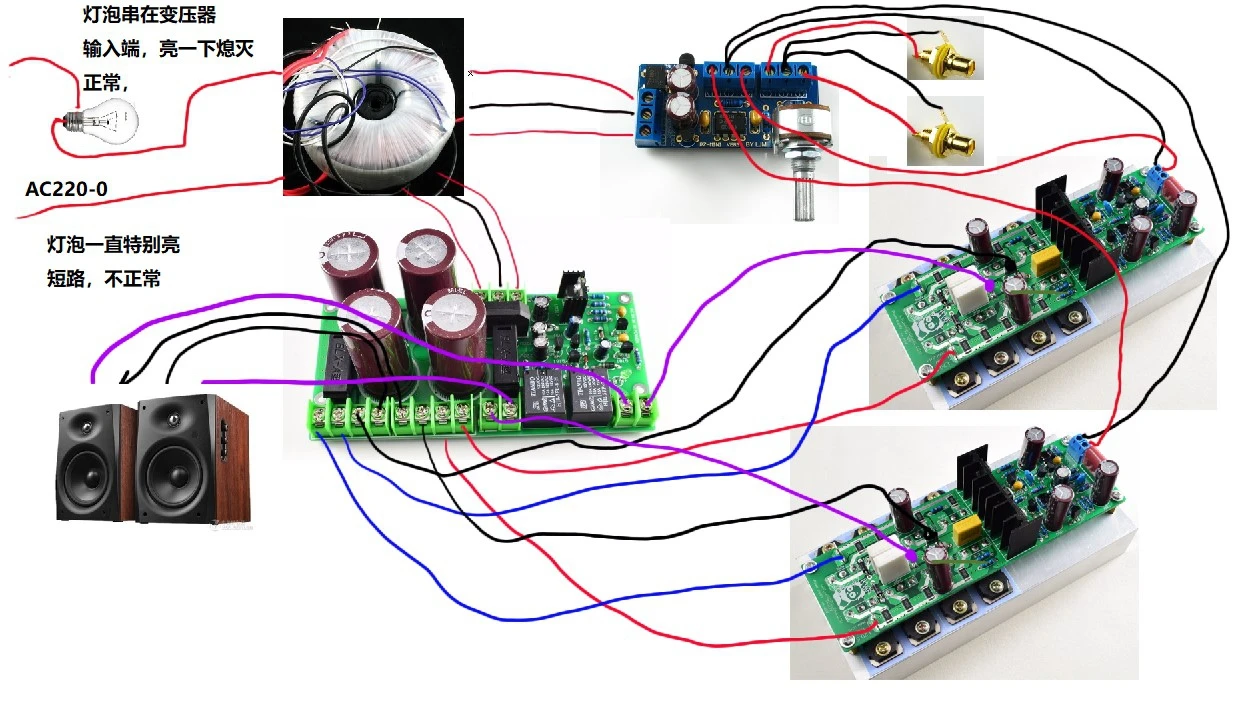

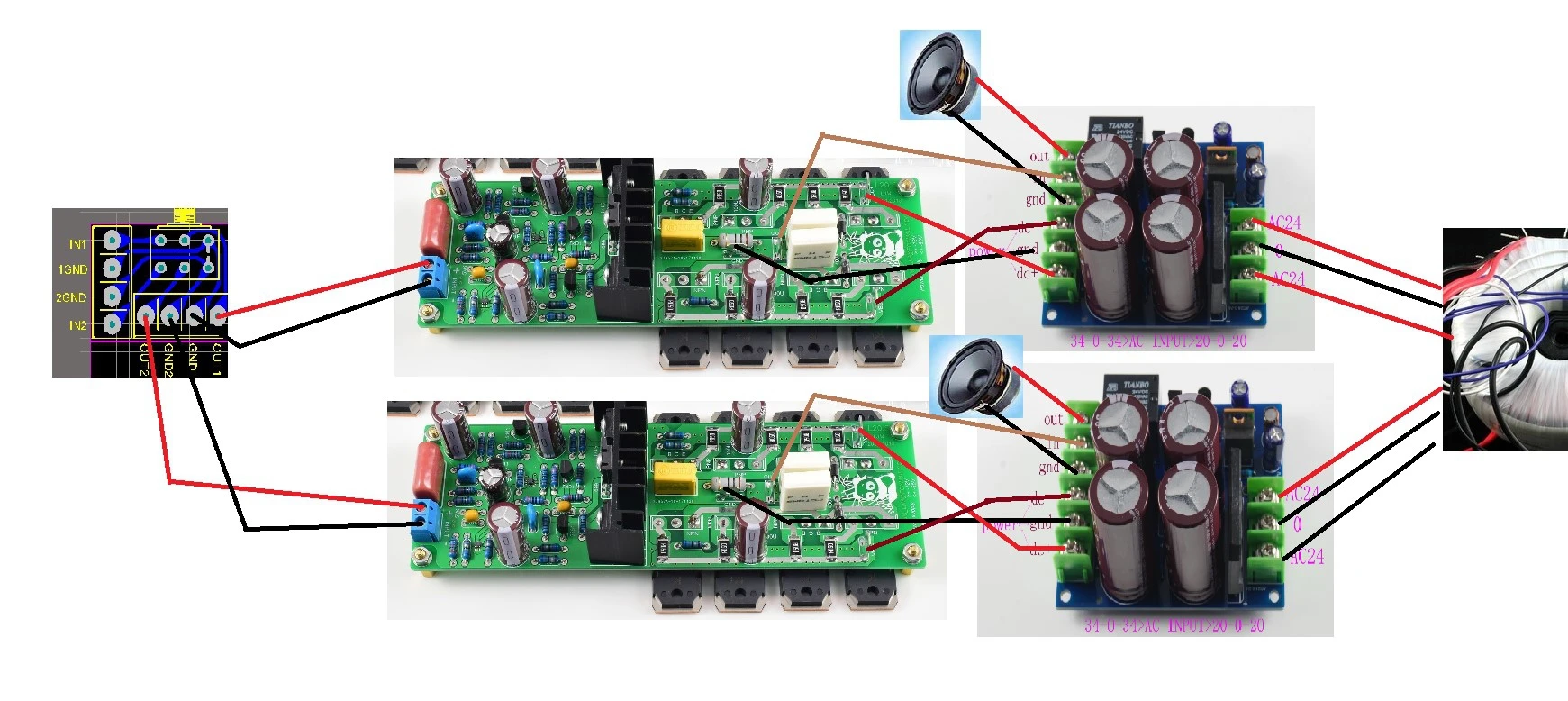

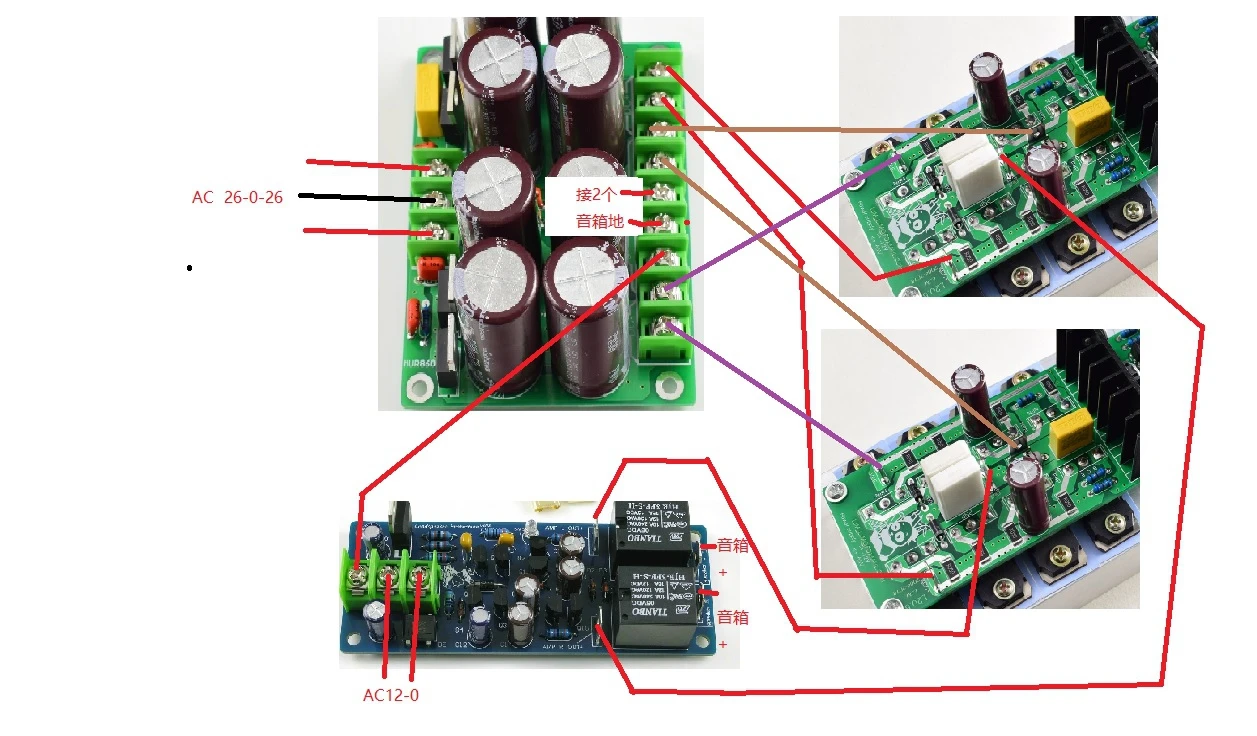

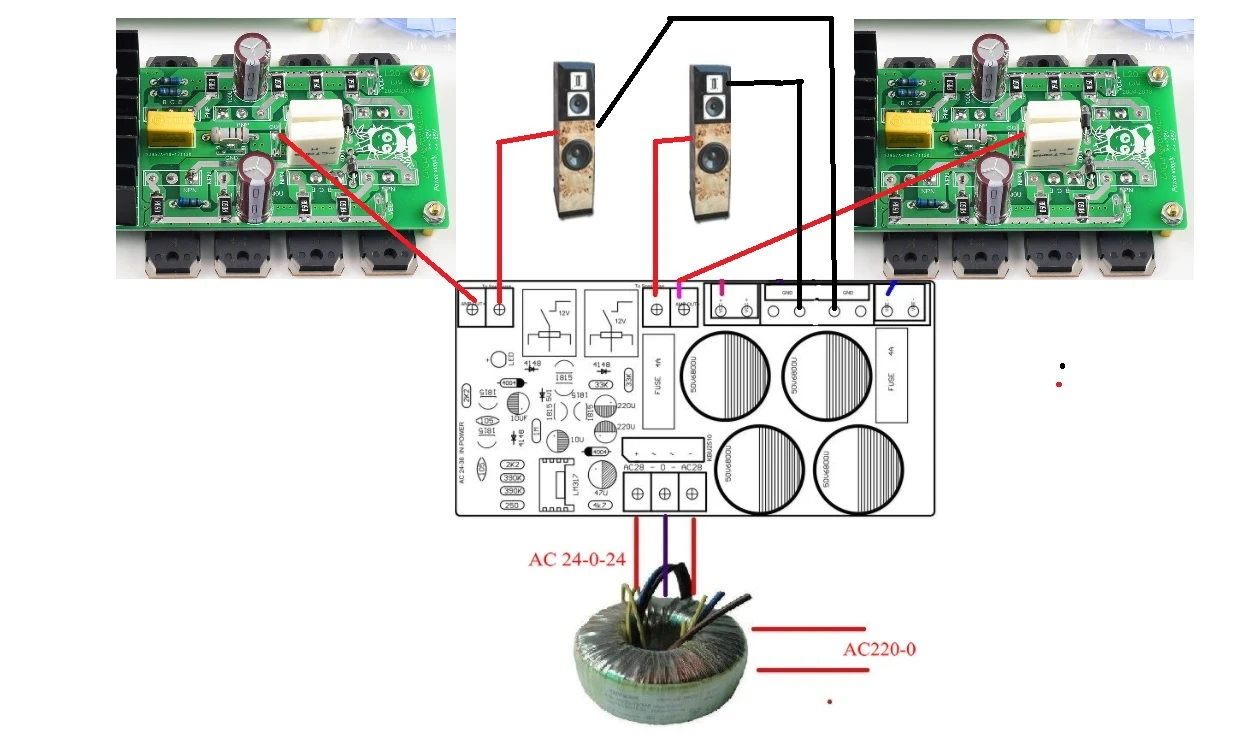

Коэффициент демпфирования> 400, нагрузка 8 Ом. Отношение S/N> 98дБ. Входная чувствительность: 2 В RMS 200 Вт 8R источник питания Идентификация подключения к установке: VCC + положительный источник питания, VEE-отрицательный источник питания, PGND power ground. Вход + входной сигнал +, входной сигнал- Выход + выходной сигнал +, отрицательный полюс динамика соединен с положением GND платы питания. Для тестирования рекомендуется подключить лампу к первичному трансформатору 220 В. Снимите лампу и используйте ее в нормальных условиях.

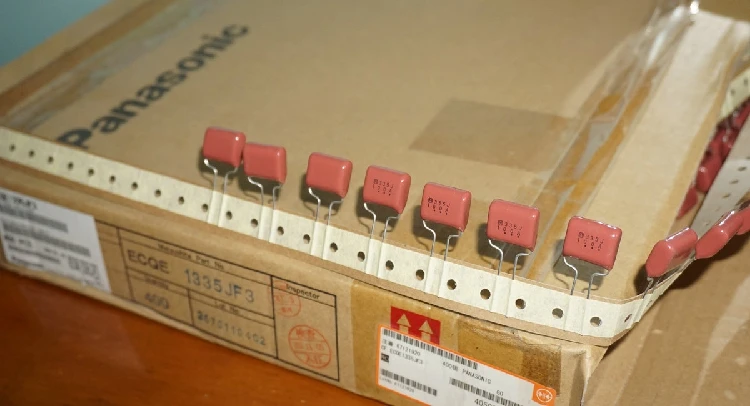

Используйте импортные входные конденсаторы Panasonic MKP
