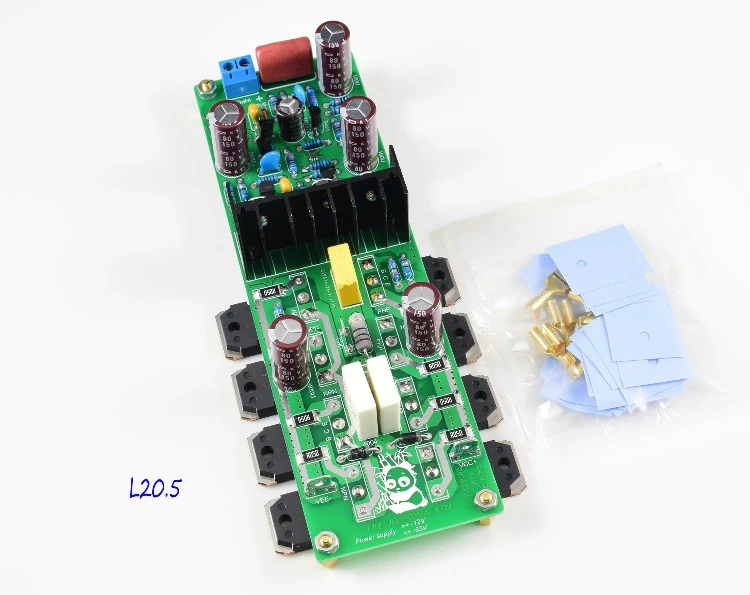

L20.5, одна пара LJM HI-END, усилитель звука со сверхнизким уровнем искажений, наборы для самостоятельной сборки и готовые платы для двухканального аудиоусилителя L20.5

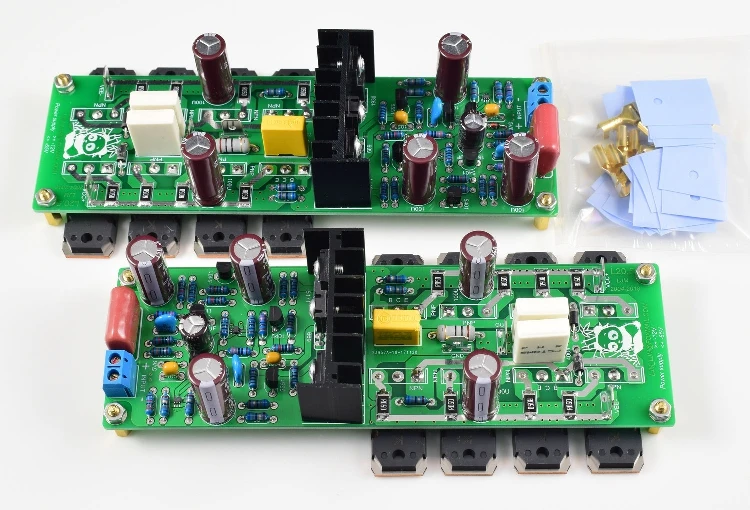

Одна пара L20.5 DIY наборы и готовые платы двухканальный HIEND усилитель мощности звука со сверхнизким уровнем искажений

Примечание:

●У вас есть выбор буксировки для вашего заказа:

① Наборы DIY включают все L20.5 dual

Компоненты каналов и печатные платы, которые необходимо припаять самостоятельно;

① Готовая плата L20.5 с двухканальным усилителем, которые были тщательно проверены на точность звука;

Особенности:

▲ Схема сверхнизкого искажения, Стандартная конструкция HIEND.

▲ Принять специальный выход КФП и этап ввода кода.

▲ Четыре пары оригинальных импортных силовых трубок KEC KTB817 KTD1047 на канал.

▲ Все компоненты-абсолютно новые оригинальные товары без оптовых партий для обеспечения качества.

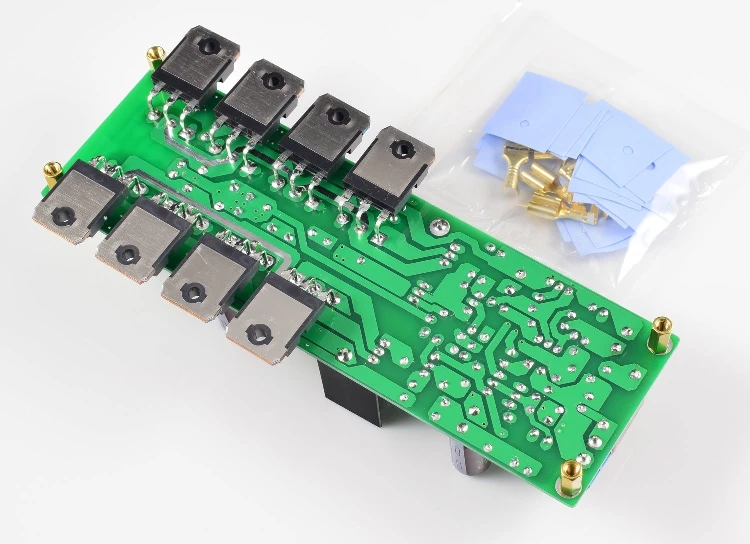

▲ Оснащен винтами, изоляционными листами, медными стойками и т. д., нужно только установить силовую трубку и медные стойки самостоятельно.

Параметры:

◆ Выходная мощность:

200 Вт 8R, 400 Вт 4R + -63 в источник питания.

125 Вт 8R, 250 Вт 4R + -50 в источник питания.

250 Вт 4R, 500 Вт 2R + -50 в источник питания

◆ Максимальный выходной ток 15 А, выходное максимальное напряжение синусоиды + -63 в. (+-источник питания 65 в)

◆ Ток покоя 20 мА на канал

◆ Статическое потребление энергии = напряжение источника питания * 0,02 (2 Вт + -50 в)

◆ Напряжение источника питания: от-24 В до + -65 в

Рекомендуемое напряжение источника питания и стандарт радиатора:

+ -35 до + -50 в, радиатор 0,5 кг на канал

+ -40 до + -60 в, радиатор 1 кг на канал

Усиление = 31 раз

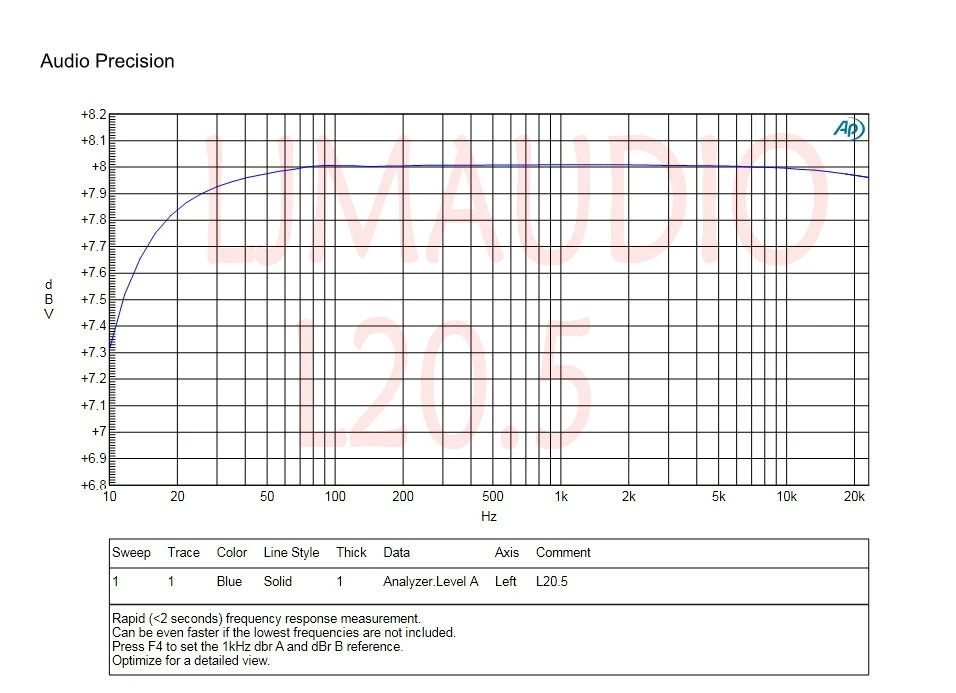

Частотный диапазон = 20-25 кгц-0, 15 дБ. 10 Гц =-0,7 дБ 20K Гц =-0,05 дБ

THD + N (+ -35 в)

THD = 0.0015%

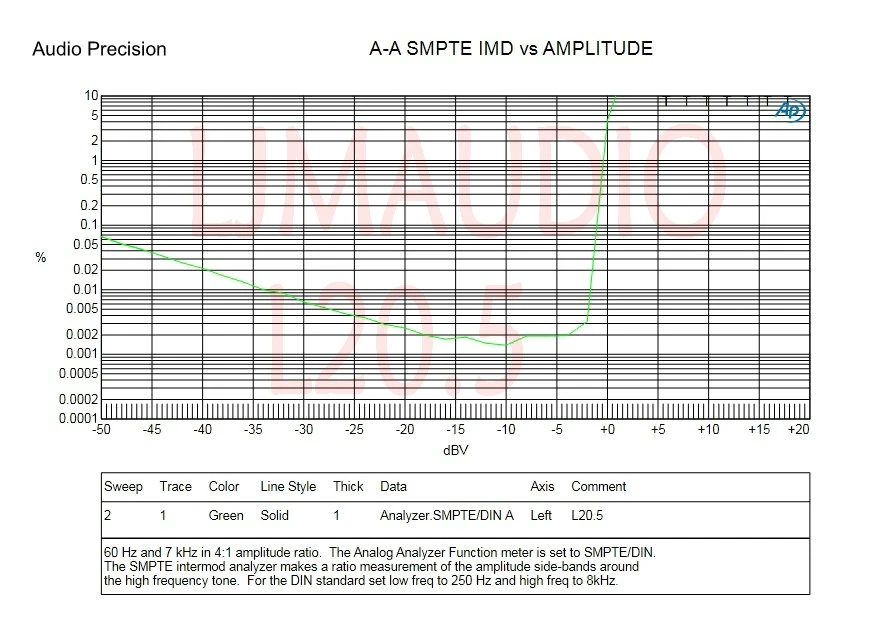

Тест на интермодуляцию IMD на искажение = 0,002 (Выходная мощность 50 Вт 8 R)

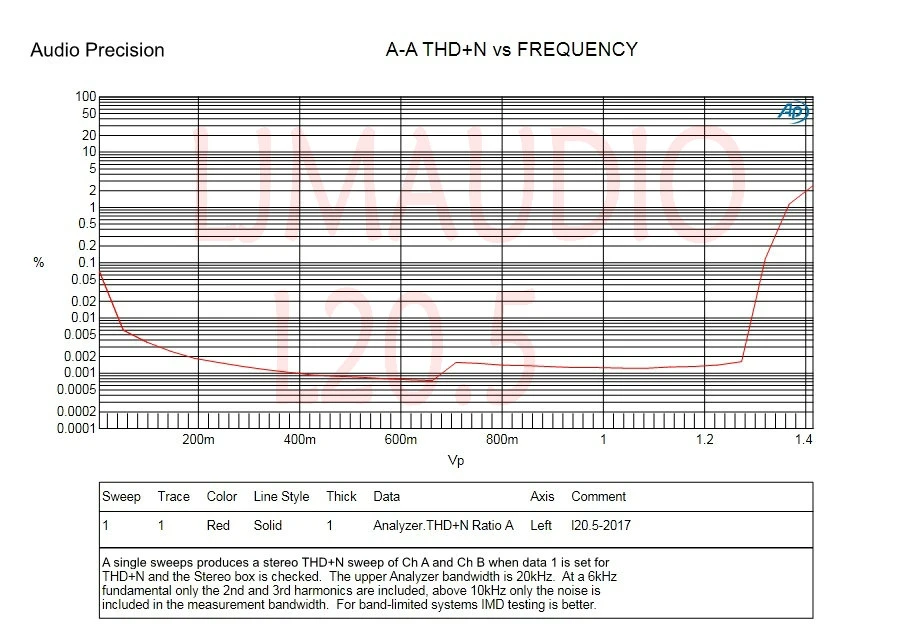

Граф искажений THD + N

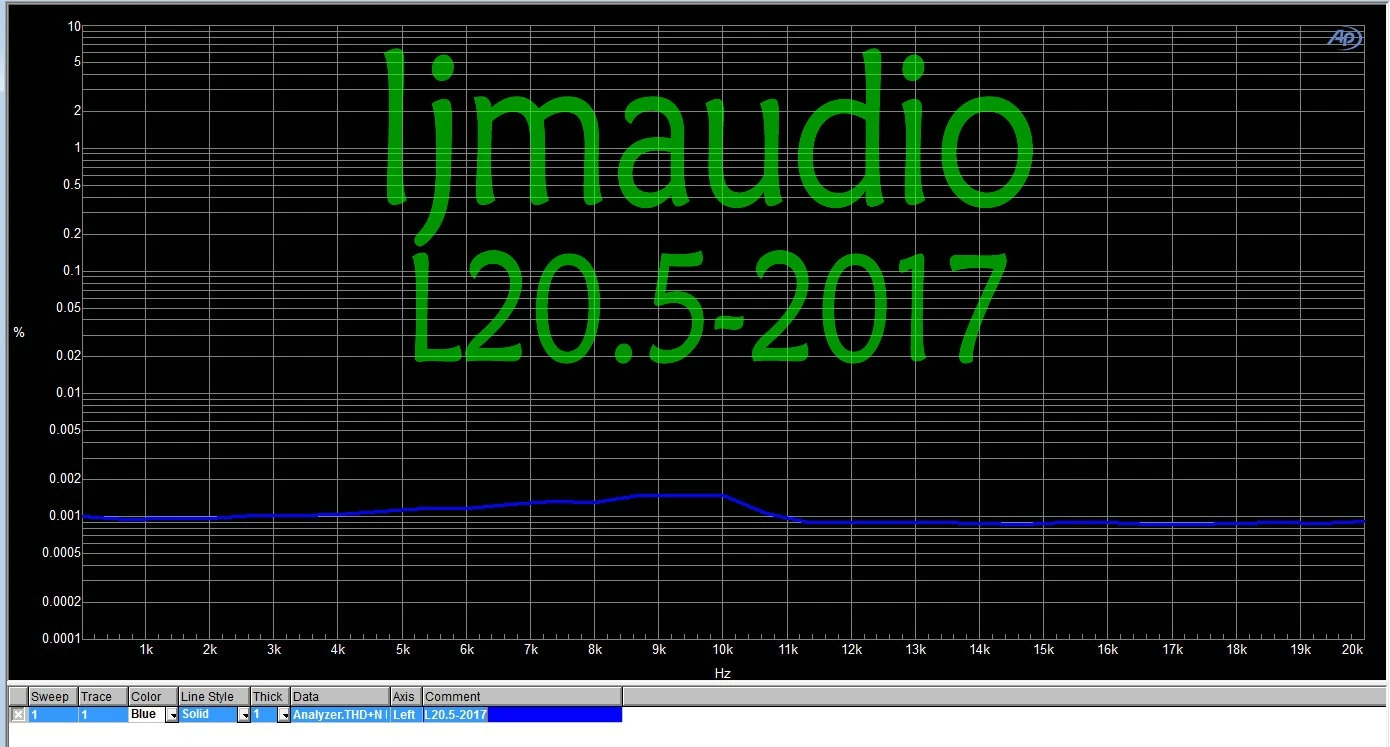

THD + N = 0,001-0.002% 20 Гц-20 кГц выходная мощность 10 Вт нагрузка 8 Ом

THD + N = 0.001% A Взвешивание

Коэффициент демпфирования> 400, нагрузка 8 Ом.

Соотношение сигнал/шум> 98 дб.

Входная чувствительность: 2 В RMS 200 Вт 8R мощность

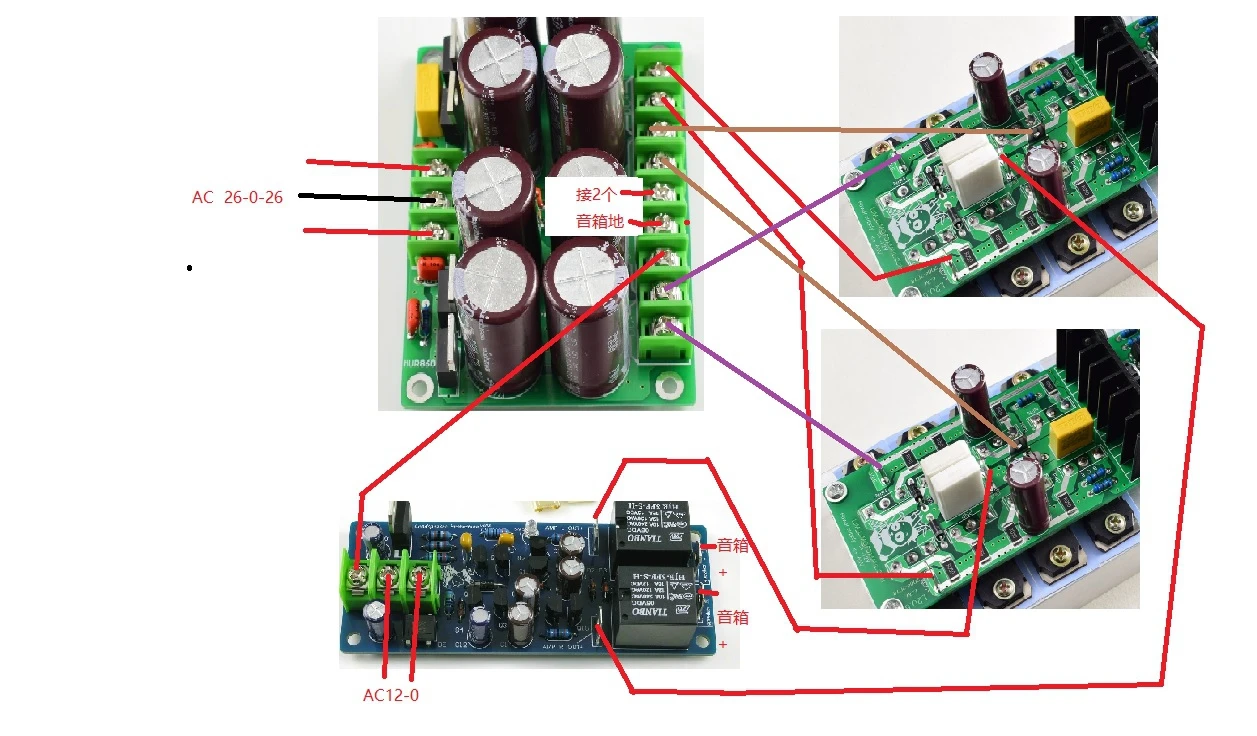

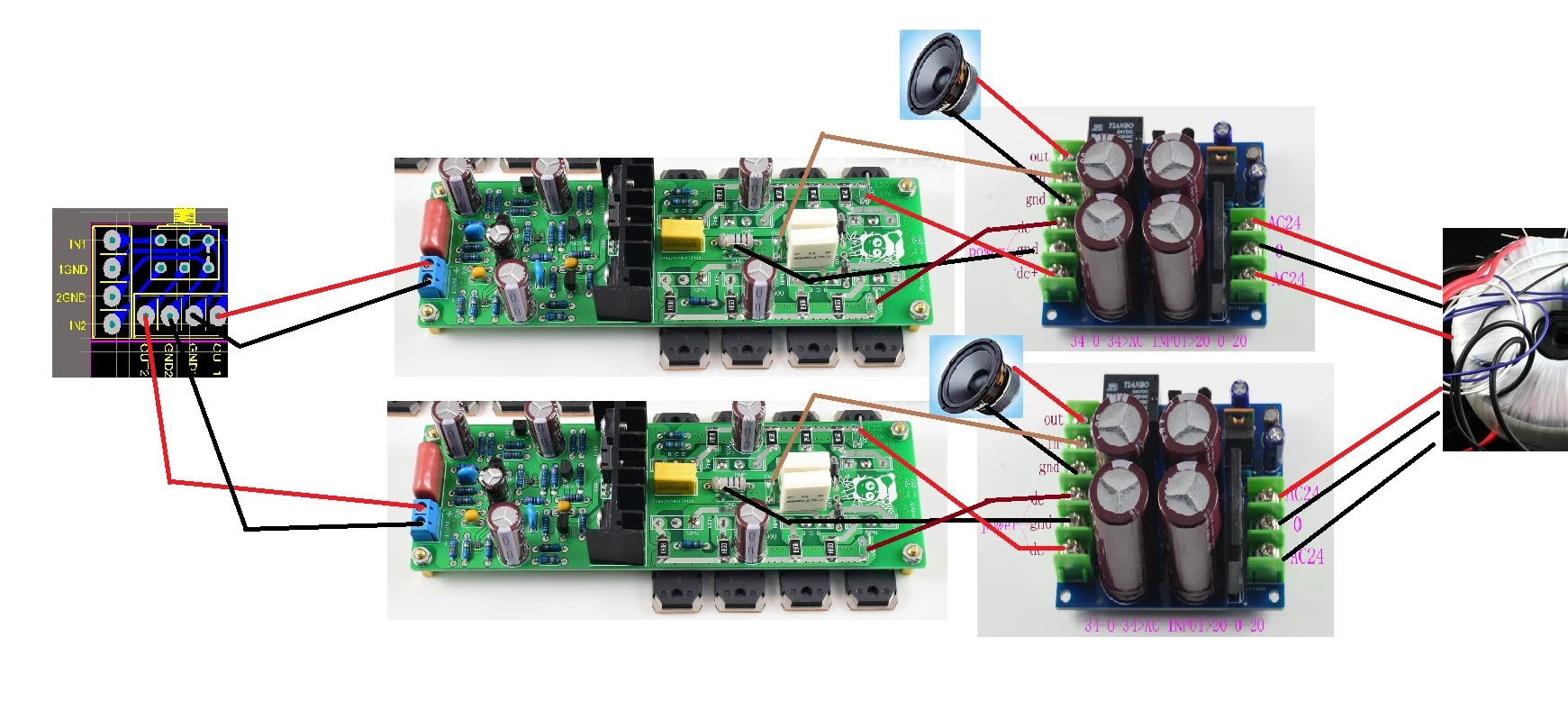

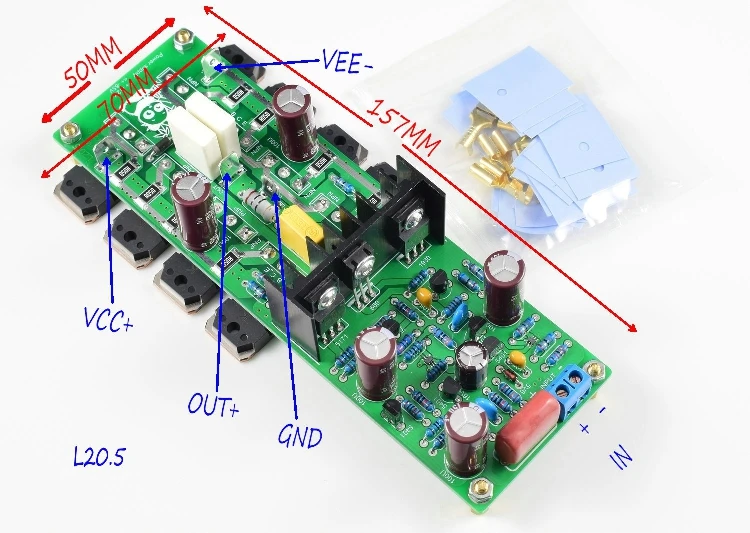

Идентификация монтажного подключения:

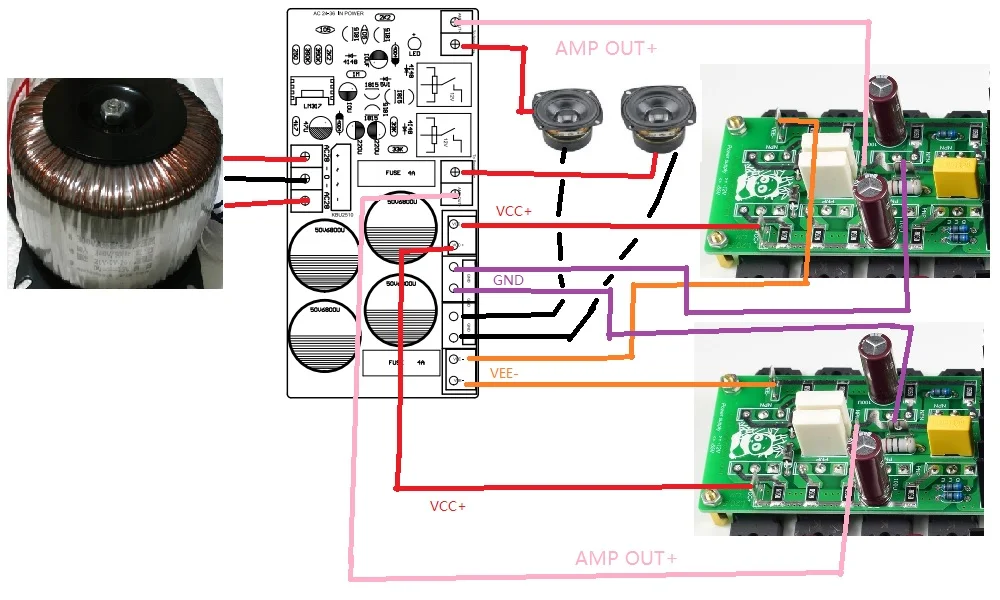

VCC + положительный источник питания, Ви-отрицательный источник питания, Заземление питания PGND.

IN + входной сигнал +, IN-входной сигнал-

OUT + выходной сигнал +, отрицательный полюс динамика подключен к положению GND платы источника питания.

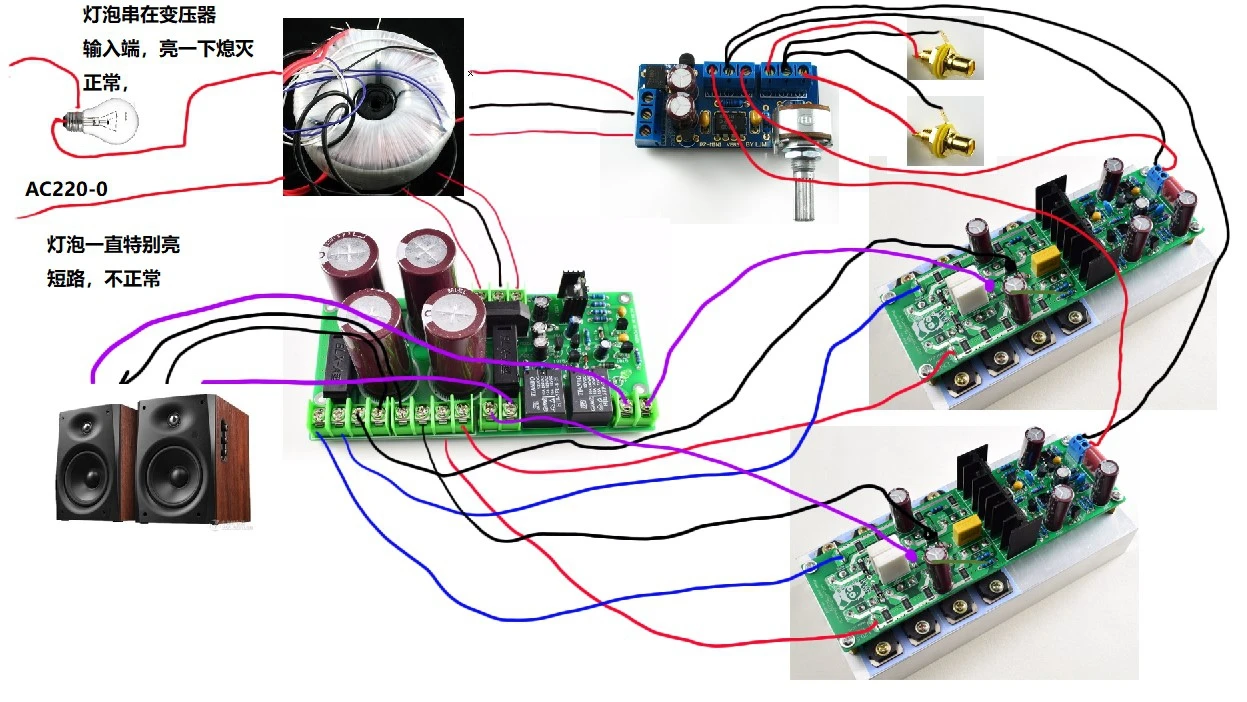

Для тестирования рекомендуется последовательно подключать лампу к первичному трансформатору 220 В. Снимите лампочку и используйте ее, когда она нормальная.
