Модуль сбора температуры PT100 PT1000, 6 способов, модуль сбора температуры, передатчик MODBUS RTU

Совместимость продукта:

Модуль теплового сопротивления и температуры термопары может собирать только температуру, и модуль сбора температуры и влажности серии PD3015.

Связь протоколТестовое программное обеспечение соответствует формату, но регистр влажности не имеет практического значения.

1 Краткая информация

Основные характеристики

На основе интерфейса RS485, модуль сбора температуры протокола Modbus.

Источник питания, приобретение, связь с тремя клеммами изоляции, стандартный протокол MODUUS RTU. Все входные интерфейсы имеют защиту от перенапряжения.

Поддержка PT, Cu, NI датчик температуры два провода и три провода подключения.Трехпроводное соединение (три свинцовых резистора) может полностью устранить ошибку, вызванную сопротивлением свинцу.

Головка датчика может достигать до 150 метров, не влияя на данные измерений.

Модуль может выполнить расчет температуры внутри и может считывать температуру напрямую, единица измерения-Цельсия.

Диапазон измерения: герметизирующая ptfe-лента для датчика: температура-180 до + 650 C, резолюция 0,1 C;

CU100 \ 50:-50 C ~ + 150 C; NI1000: -60 C ~ + 250 CБольшой выбор точность при температуре-20 C до + 150 C может достигать 0,25 градусов по Цельсию. Другой диапазон рабочих температур от-это лучше, чем 0,5.

Мощность: 8-30 В постоянного тока. Измеряется 30V потребеление энергии 9mA, 24V потребеление энергии 12mA, 12V Потребление 23mA, 8V потребеление энергии 33mA.

Стандартный метод установки направляющей 35 мм

Размер формы: 88*72*59

Рабочая температура: -35 C ~ + 50 C.

Область применения: измерение температуры жидкости и газа

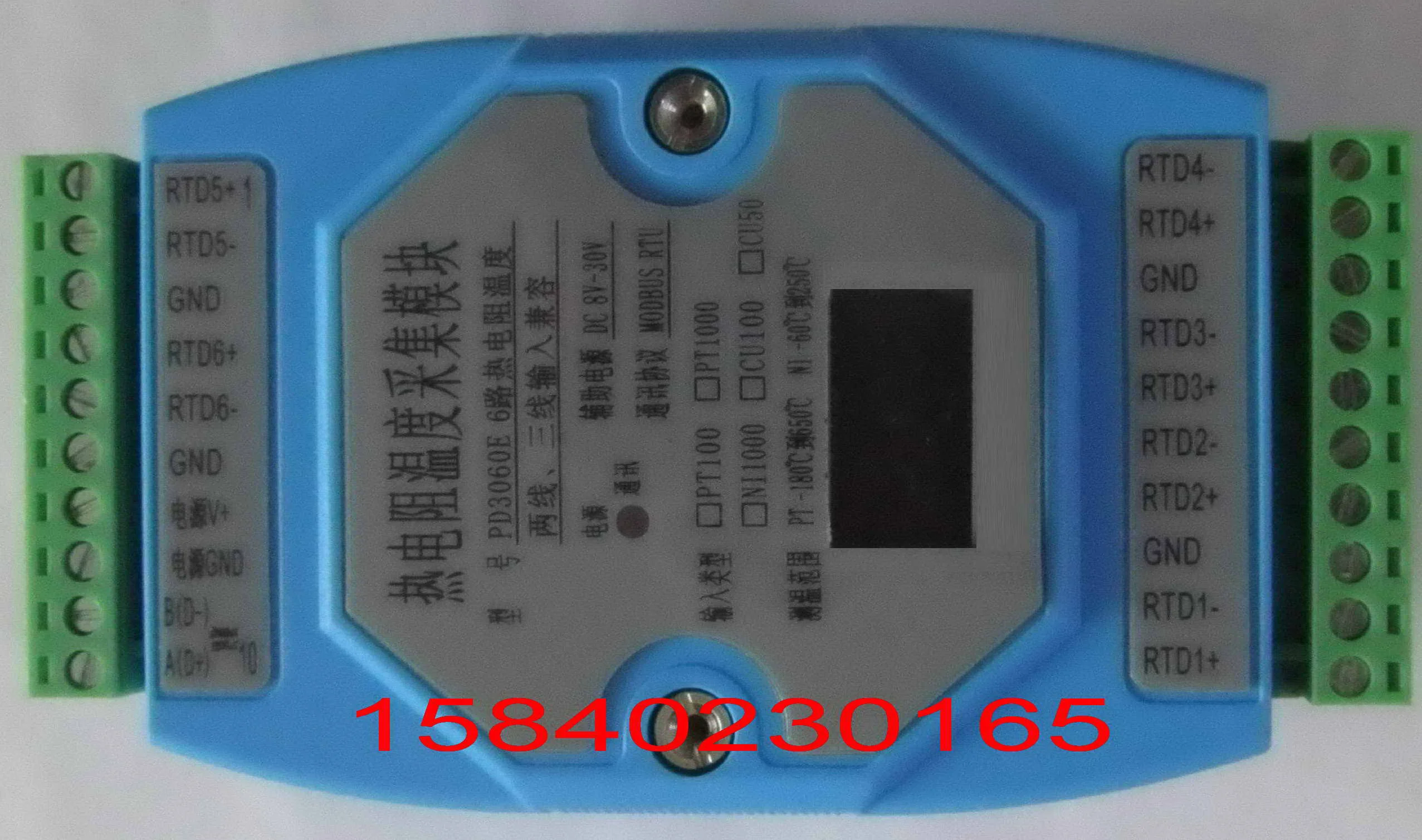

Модули может быть установлен128*64АOLEDМодуль дисплея для отображения значения текущего канала.Обновление каждую секунду2Время.

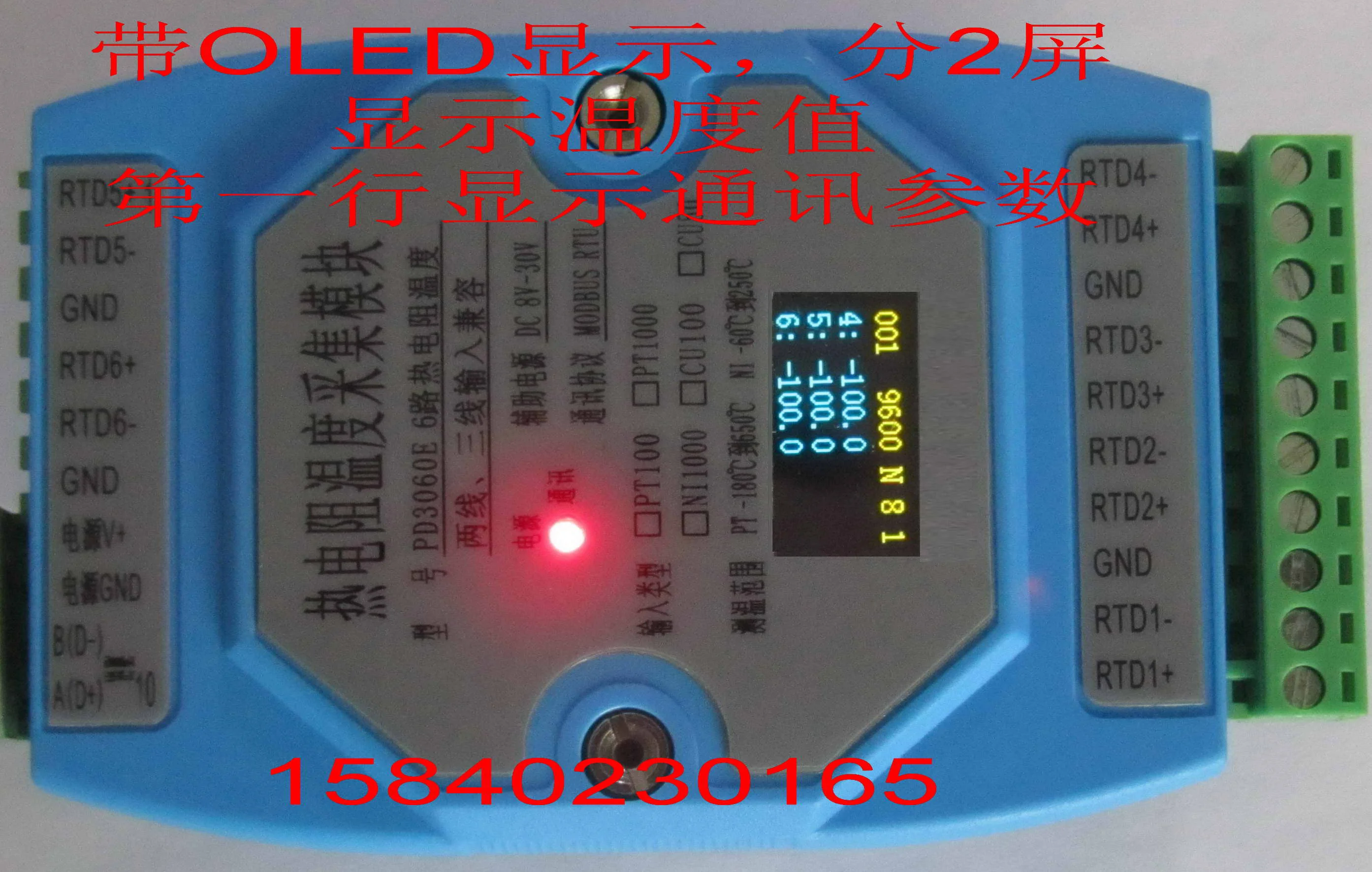

Первая линия экрана показывает текущие параметры связи, адрес, скорость передачи данных, паритет и так далее

Необходимо отобразить функцию в соответствии с представленной классификацией.

2 Изображения и интерфейсы общей модели продукта

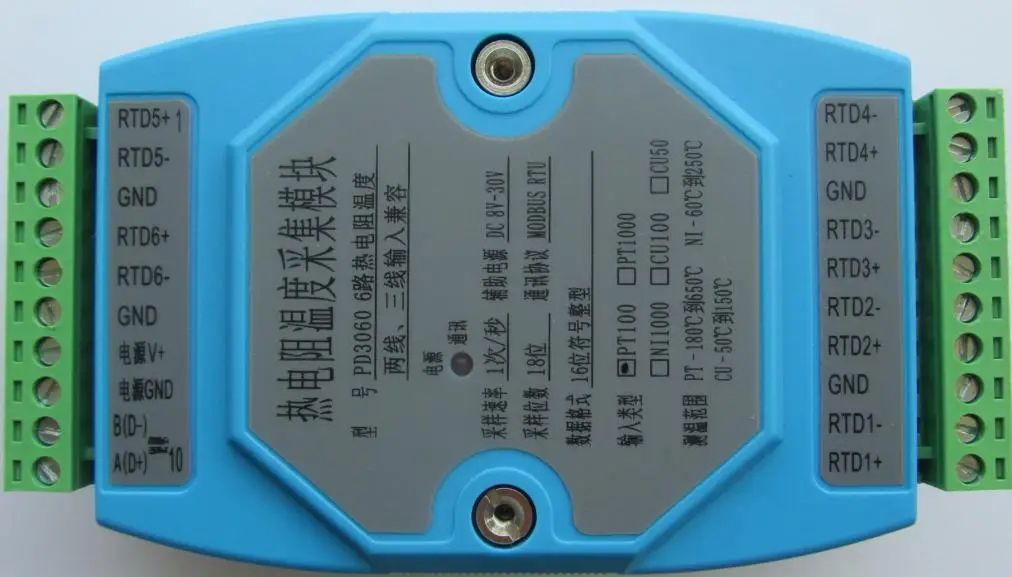

Изображения и интерфейсы следующие:

АRS485 с последовательным A

BRS485 с последовательным B

Мощность V +: источник питания постоянного тока

Источник питания GND: постоянный ток, отрицательный полюс, открытый конец

Метод тройного соединения:

RTD(n)+: Источник питания датчика, выход около 0,5 мА.

RTD(n)-Датчик используется для измерения входного конца.

GND: Открытый сенсор.

Метод подключения двух линий:

RTD(n)+Источник питания датчика + Измерительный вход, выход около 0,5 мА.

RTD(n)-Требуется короткое соединение с GND.

GNDДругой конец датчика.

3 РегистрТаблица информации и код функции

3,1Функциональный код 03H (чтение), 06H (запись)

ПараметрУстановка регистрИнформационная таблица

Слово адрес

Байт

Позиция

Описание

Описание параметров

Атрибут

10 часов

Низкая 8 бит

Связь конфигурации

Начальное значение: 00 ч

Бит <7>: Функция защиты параметров 0 = выключить 1 = открытьВидеть Аннотация

Бит <6:5>Сохраняют

Бит <4:3> 00 =Нет паритета 01 = проверка паритета 10 = нечетная проверка (11 = нечетная проверка)

Бит <2:0> 000 = 9600 001 = 1200 010 = 2400 011 = 4800 100 = 9600

101 = 14400 110 = 19200Другие комбинации не определяются, согласно 9600

RW

Обувь на высоком каблуке 8 бит

Почтовый адрес

Начальное значение: 01H

Диапазон значений = 1До 250

Адрес 0-это адрес трансляции(Если программа связи настроена на 0, она равна 1.

RW

В течение 11 часов

Низкая 8 бит

Сохраняют

RW

Обувь на высоком каблуке 8 бит

Параметры фильтра

Начальное значение: 01H

Диапазон значений = 1До 16; 0 эквивалентен 1; Больше 16 эквивалентен 16

Когда числовое биение относительно большое, параметры фильтра могут быть соответствующим образом увеличены.

Этот параметр недопустим для модуля PT type.

RW

12 ч

16Позиция

Неверный флаг соотношение цена/качество

Начальное значение: -1000

Когда датчик неисправен, возвращаемое значение неправильного символа составляет-1000, что эквивалентно температуре-100.Это значение может быть изменено.Добавление три

RW

Таблица информации об аппаратном обеспечении

Слово адрес

Байт

Позиция

Описание

Описание параметров

Атрибут

16H

…

1DH

В общей сложности 8 единиц, 16 байт. Это информация о модели, например: «PD3066-4W PT100""PD3065-K"

"PD3064-J""PD3060 PT100"

R

3,2Функциональный код 03H (чтение)
