Тип 1: PT100 -180 до 650 ℃Тип 2: PT1000 -180 до 650 ℃Тип 3: CU50 -50 до 150 ℃Тип 4: CU100 -50-150 ℃Тип 5: NI1000 -60 до 250 ℃Тип 6: с OLED PT100Тип 7: с OLED PT1000Тип 8: с OLED CU50Тип 9: с OLED CU100Тип 10: с OLED NI1000
Из-за роста стоимости компонентов, from6. 5Со дня рождения
Без displayPricefrom140Rise до155ЭлементС displayPricefrom164Rise до174Элемент
Совместимость продукта:
Тепловое сопротивление, модуль сбора температуры термопары может только собирать температуру, AndPD3015Series температура, модуль сбора влажности
Протокол связиТочно так же, как формат, тестовое программное обеспечение идентично, это просто не имеет значения.
Можно обратиться кHttp://item.taobao.com/item.htm?id=38113673961
Многофункциональное звено модуля: 2roadPT100 + 4-канальное Аналоговое приобретение + 4 контурных переключателя
Http://item.taobao.com/item.htm?id=40841531623
Многофункциональное звено модуля:4 аналогового количества + 3PT + 1 импульсный Частотный входной модуль
Http://item.taobao.com/item.htm?id=524960803075
Многофункциональное звено модуля:4 аналогового количества + 4PT входной модуль
Http://item.taobao.com/item.htm?id=542896103894
8 Аналоговое Количество + 8PT входной модуль
Http://item.taobao.com/item.htm?id=566080839137
14 16 дорогаPTInput модуль:
Http://item.taobao.com/item.htm?id=544545786387
1.Краткое описание
Основные характеристики
На основе интерфейса RS485, модуль сбора температуры Modbus на основе протокола.
Источник питания, коллекция, коммуникация, три терминала изоляции, стандарт moduus RTUagreement. Все входные интерфейсы имеют функцию защиты от перенапряжения.
SupportPT, Cu, NITwo провода датчика температуры, три провода подключения.Три провода (три провода имеют одинаковое сопротивление) ошибка, вызванная сопротивлением свинца, может быть полностью устранена.
Датчик головок может быть до риса, это не влияет на данные измерения.
Вычисление температуры завершено внутри модуля, значение температуры можно прочитать сразу, в градусах Цельсия.
Диапазон измерения: PTType Датчик: температура-180 ℃ ~ + 650 ℃, разрешение power0.1 ℃;
CU100 \ 50:-50 ℃ ~ + 150 ℃;NI1000:-60 ℃ ~ + 250 ℃ stay-20 ℃reach + 150 ℃интервальная точность может reach0.25 ℃. Точность других температурных диапазонов лучше, чем 0,5 ℃.
Питание: direct8-30V 。 Measured30Vconsume power9mA,24Vconsume power12mA,12Vconsume power23mA,8Vconsume power33mA 。
Принять стандартный 35mmguide режим установки рельса.
Общий размер: 88*72*59
Рабочая температура:-35 ℃ ~ + 50 ℃.
Область применения: жидкость, измерение температуры газа.

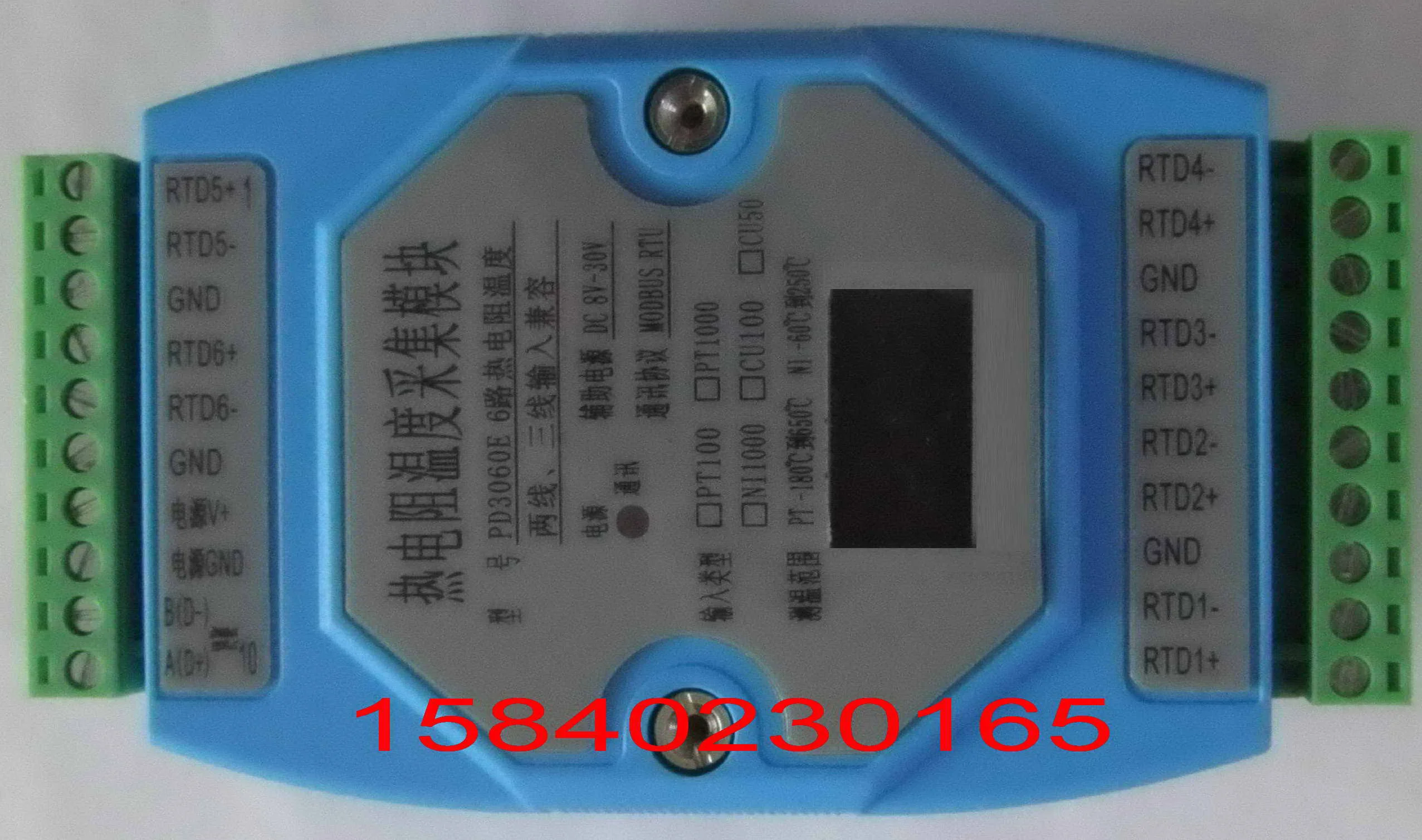

Модули могут быть добавлены128*64ОOLEDМодуль дисплея, отображает текущее значение канала.Обновление в секунду2.Второй.
Первая линия экрана отображает текущие параметры связи, адрес, скорость передачи данных, паритет и т. Д.
При необходимости отображения функционального удара, он должен быть снят в соответствии с классификацией с дисплеем.

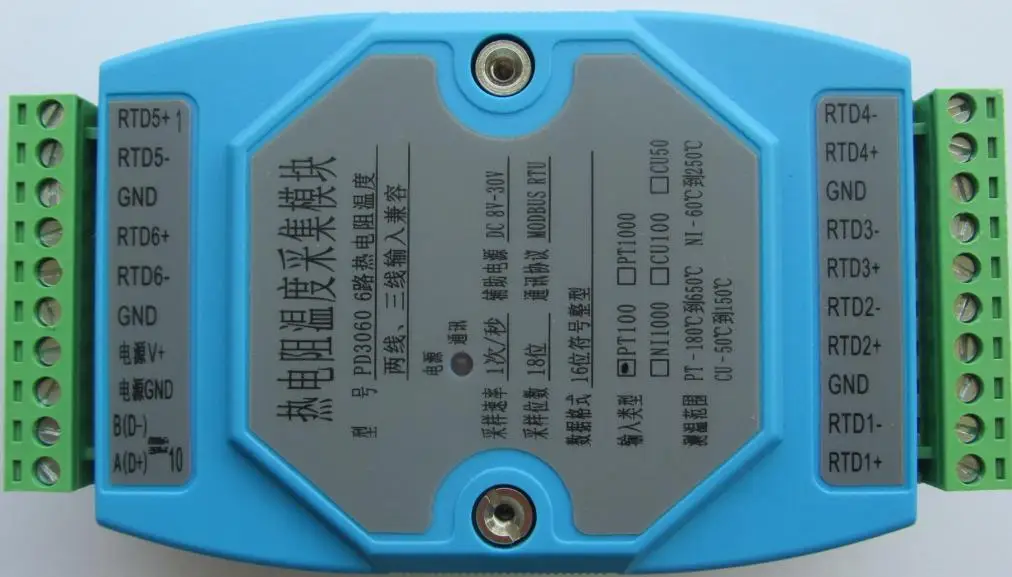

2.Фотографии общих моделей и интерфейсов
Изображение и интерфейс следующие:
A: RS485 Последовательная связь A
B: RS485 Serial communication B
Источник питания V +: положительный Полюс источника питания постоянного тока
Источник питания GND: отрицательный Полюс источника питания постоянного тока, общий конец

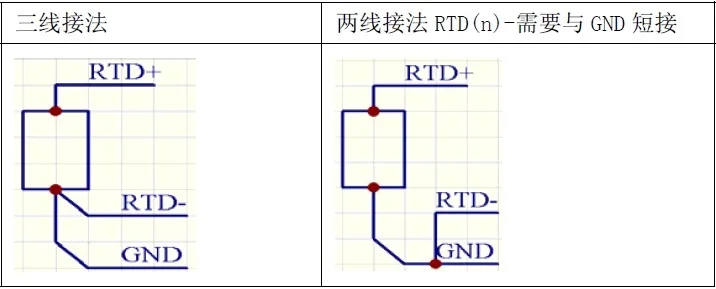

Три провода подключения:
RTD(n)+: Датчик питания терминала, about0.5mAoutput.
RTD(n)-: Датчик измерения.
GND: Датчик common.
Двухпроводное Соединение:
RTD(n)+: Терминал питания датчика + вход измерения, выход about0.5mAoutput.
RTD(n)-: Требуется короткое замыкание.
GND: Другой конец датчика.
3. РегистрацияТаблица информации и код функции
3,1Функция code03H (чтение), 06H (запись)
ПараметрНабор регистраторовТаблица информации
Адрес слова
Байт
Положение
Опишите
Описание параметров
Атрибут
10H
Низкое положение
Конфигурация связи
Начальное значение: 00 ч
Бит <7>: Функция защиты параметров 0 = закрыть 1 = открытьСм. Примечание ①
Бит <6:5>Сохранить
Бит <4:3> 00 =Нет проверки 01 = проверка паритета 10 = нечетная проверка (11 = нечетная проверка)
Бит <2:0> 000 = 9600 001 = 1200 010 = 2400 011 = 4800 100 = 9600
101 = 14400 110 = 19200Другие комбинации не определяются, согласно to9600handle
RW
Высота 8
Почтовый адрес
Начальное значение: 01H
Диапазон точки = 1Reach 250
Адресат-адрес трансляции(Если значение установлено программой связи is0, эквивалент to1)
RW
11H
Низкое положение
Сохранить
RW
Высота 8
Параметры фильтра
Начальное значение: 01H
Диапазон точки = 1Достичь 16;0 эквивалент to1; Больше than16эквивалент to16
Когда скачок значения большой, параметры фильтрации могут быть увеличены соответствующим образом.
Этот параметр является недопустимым модулем типа.
RW
12H
16Положение
Недопустимое значение флага
Начальное значение:-1000
Ошибка датчика, неверное значение флага возвращено,-1000, эквивалентно температуре-100.Это значение может быть изменено,См. Приложение III
RW
Таблица информации об аппаратном обеспечении
Адрес слова
Байт
Положение
Опишите
Описание параметров
Атрибут
16H
…
1DH
Common8Units, 16individualBYTES. Это информация о модели, например:“PD3066-4W PT100”"PD3065-K"
"PD3064-J”"PD3060 PT100"
R
