6-канальный PT100 PT1000 Температура коллектор модуль сбора Температура передатчик с протоколом MODBUS RTU ptz-камеры

Цветовая классификация:

Модель 1: PT100 -180 ℃ до 650 ℃

Модель 2: PT1000 -180 ℃ до 650 ℃

Модель 3: CU50 -50 ℃ до 150 ℃

Модель 4: CU100 -50 ℃ до 150 ℃

Модель 5: NI1000 -60 ℃ до 250 ℃

Модель 6: с OLED PT100

Модель 7: PT1000 с OLED

Модель 8: с OLED CU50

Модель 9: с OLED CU100

Модель 10: NI1000 с OLED

1 краткое описание

Основные характеристики

На основе интерфейса RS485, модуль сбора температуры Modbus на основе DSP.

Источник питания, коллекция, коммуникация, три терминала изоляции, стандарт moduus RTUagreement. Все входные интерфейсы имеют функцию защиты от перенапряжения.

SupportPT, Cu, NITwo провод датчик температуры, три провода подключения. Три провода подключения (три провода имеют такое же сопротивление) ошибка, вызванная свинцовым сопротивлением, может быть полностью устранена.

Головка датчика может быть выше as150rice, это не влияет на измеренные данные.

Расчет температуры завершен в модуле, температура может быть прочитана напрямую, единица измерения по Цельсию.

Диапазон измерения: PTType Датчик: температура-180 ℃ ~ + 650 ℃, разрешение power0.1 ℃;

CU100 \ 50:-50 ℃ ~ + 150 ℃;NI1000:-60 ℃ ~ + 250 ℃ stay-20 ℃reach + 150 ℃интервальная точность может достигать 0,25 ℃. Точность других температурных диапазонов лучше, чем у других температурных диапазонов 0,5 ℃.

Источник питания: direct8-30V. Фактические измерения 30 в потреблении power9mA,24 в потреблении power12mA,12 в потреблении power23mA,8 в потреблении power33mA.

Стандарты adopted35mmInstallation метод направляющей.

Размеры: 88*72*59

Рабочая температура:-35 ℃ ~ + 50 ℃.

Область применения: Жидкость. Область измерения температуры газа.

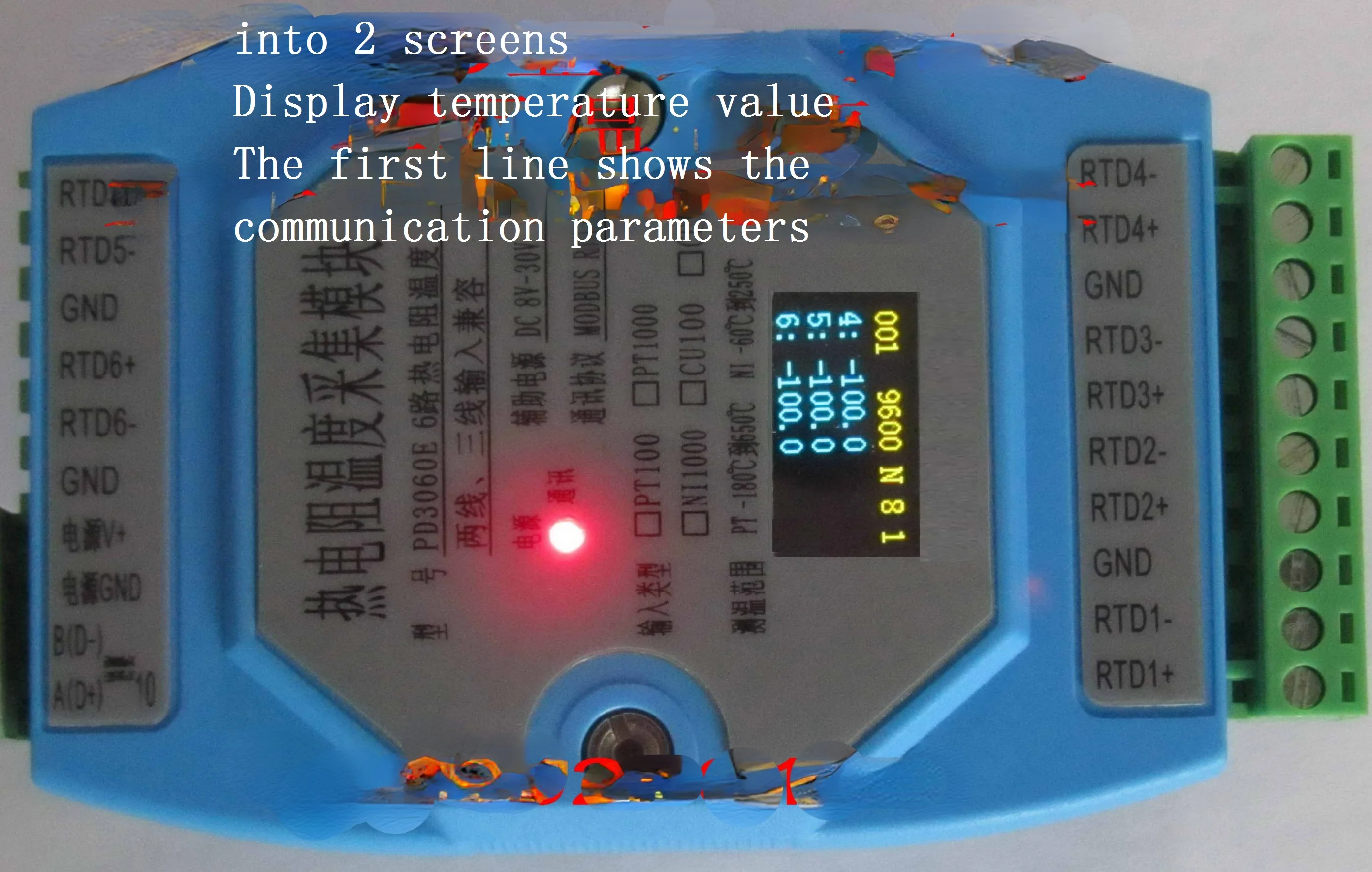

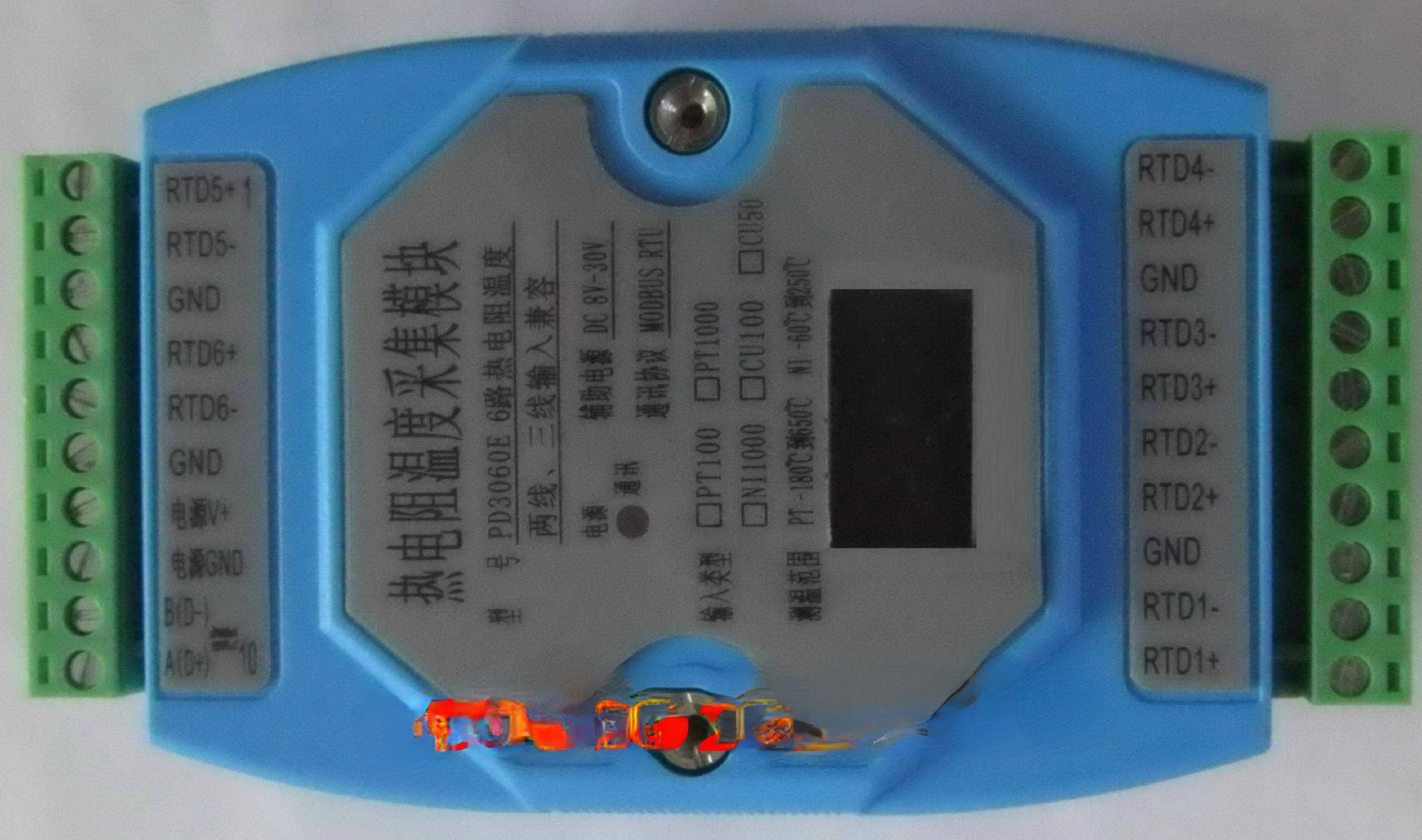

Модуль может быть добавлен128*64ОOLEDМодуль дисплея, отображает текущее значение канала.Обновление в секунду 2.

Первая линия экрана показывает текущие параметры связи, адрес, скорость передачи данных, проверка четности и т. д.

Когда вам нужно отобразить функцию beat, вы должны взять засекреченный ритм с дисплеем.

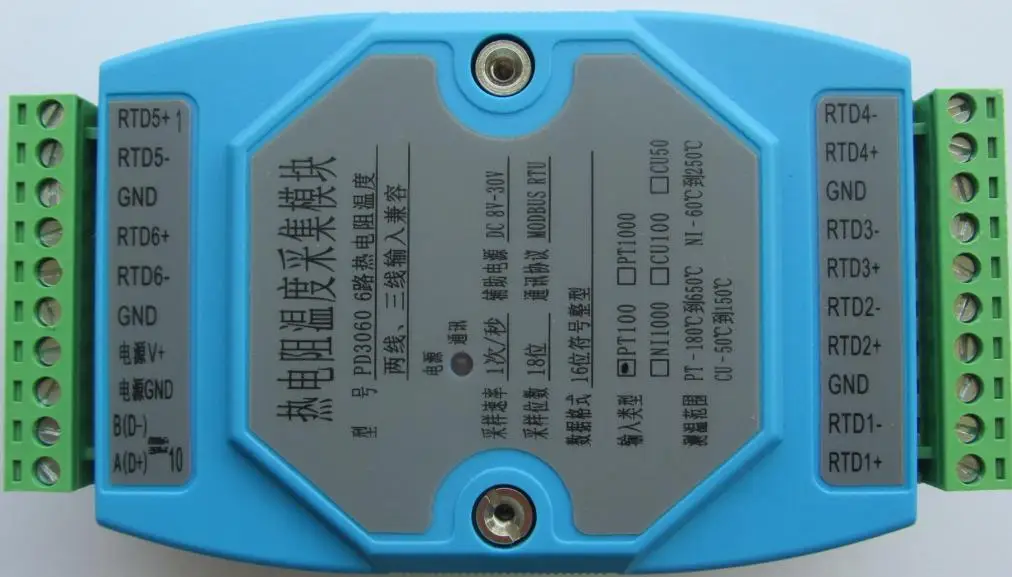

2 изображения и интерфейсы общих моделей продуктов

Изображение и интерфейс следующие:

A:RS485 Последовательная связь A

B:RS485 серийная связь B

Источник питания V +: положительный Полюс источника питания постоянного тока

Источник питания GND: отрицательный Полюс источника питания постоянного тока, общественный терминал

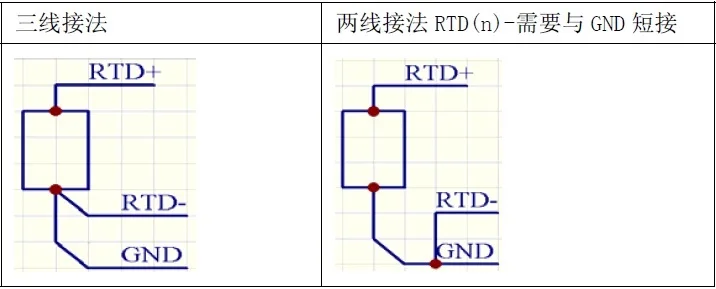

Три провода подключения:

RTD(n)+: Датчик питания терминала, about0.5mAoutput.

RTD(n)-: датчик измерения.

GND: Датчик common.

Двухпроводное Соединение:

RTD(n)+: терминал питания датчика + вход измерения, about0.5mAoutput.

RTD(n)-: требуется короткое замыкание

GND: другой конец датчика.

3РегистрацияТаблица информации и код функции

3.1 функция code03H (чтение), 06H (запись)

ПараметрНабор регистраторовИнформационный Лист

Адрес слова

Байт

Положение

Опишите

Описание параметров

Атрибут

10H

Низкое положение

Конфигурация связи

Начальное значение: 00 ч

Бит <7>: функция защиты параметров 0 = закрыть 1 = Открыть См. Примечание ①

Бит <6:5> Сохранить

Бит <4:3> 00 = Нет проверки 01 = даже проверка 10 = нечетная проверка (11 = нечетная проверка)

Бит <2:0> 000 = 9600 001 = 1200 010 = 2400 011 = 4800 100 = 9600

101 = 14400 110 = 19200 другие комбинации не определяются, согласно to9600handle

RW

Высота 8

Почтовый адрес

Начальное значение: 01H

Диапазон заданных точек = 1 достигаемость 250

Адресат для адреса трансляции (если значение установлено программой связи is0, эквивалент to1)

RW

11H

Низкое положение

Сохранить

RW

Высота 8

Параметры фильтрации

Начальное значение: 01H

Диапазон заданных точек = 1 достигаемость 16;0 эквивалент to1; Больше than16эквивалент to16

Когда скачок значения большой, параметры фильтрации могут быть увеличены соответствующим образом.

Этот параметр не является допустимым модулем недопустимого типа.

RW

12H

16 позиций

Недопустимое значение флага

Начальное значение:-1000

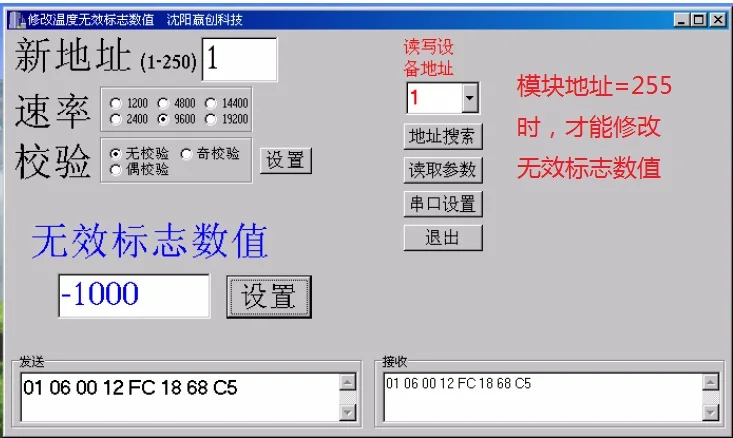

Когда датчик неисправен, возвращено неверное значение флага,-1000, эквивалентное температуре-100. Это значение может быть изменено,См. Приложение III

RW

Таблица информации об аппаратном обеспечении

Адрес слова

Байт

Положение

Опишите

Описание параметров

Атрибут

16H

…

1DH

Common8Units, 16individualBYTES. Это информация о модели, например:"PD3066-4W PT100”"PD3065-K”

"PD3064-J”"PD3060 PT100”

R

3.2 функции code03H (чтение)

Входной регистрИнформационный Лист (только для чтения)

Адрес слова

Опишите

Адрес слова

Опишите

20H

Sensor1значение температуры

30H

Сохранить

21H

Sensor2значение температуры

31H

Сохранить

22H

Sensor3значение температуры

32H

Сохранить

23H

Sensor4значение температуры

33H

Сохранить

24H

Sensor5значение температуры

34H

Сохранить

25H

Sensor6значение температуры

35H

Сохранить

26H

Sensor7значение температуры

36H

Сохранить

27H

Sensor8значение температуры

37H

Сохранить

28H

Sensor9значение температуры

38H

Сохранить

29H

Sensor10значение температуры

39H

Сохранить

2ач

Sensor11значение температуры

3 Ач

Сохранить

2BH

Sensor12значение температуры

3BH

Сохранить

2CH

Sensor13значение температуры

3CH

Сохранить

2DH

Sensor14значение температуры

3DH

Сохранить

2EH

Sensor15значение температуры

3EH

Сохранить

2FH

Sensor16значение температуры

3FH

Сохранить

Примечания: Датчик недействителен и возвращаемое значение isFC18 =-1000d =-100,0,

Значение температуры is2Signed целое количество байтов, это фактическое значение температуры 10 несколько. Единица is℃.

3,3 функция регистрации code03H (чтение) регистр плавучих точек

Этот набор регистров позволяет пользователям считывать высокоточные данные, aboutPT100modular, его можно прочитать easily0.01 ℃изменение температуры воды.

Значение is32positionfloattype,StandardIEEE-754Floating формат точки. Единица is℃.

Адрес слова

Опишите

40H

Sensor1значение температуры

42H

Sensor2значение температуры

44H

Sensor3значение температуры

46H

Sensor4значение температуры

48H

Sensor5значение температуры

4ач

Sensor6значение температуры

4CH

Sensor7значение температуры

4EH

Sensor8значение температуры

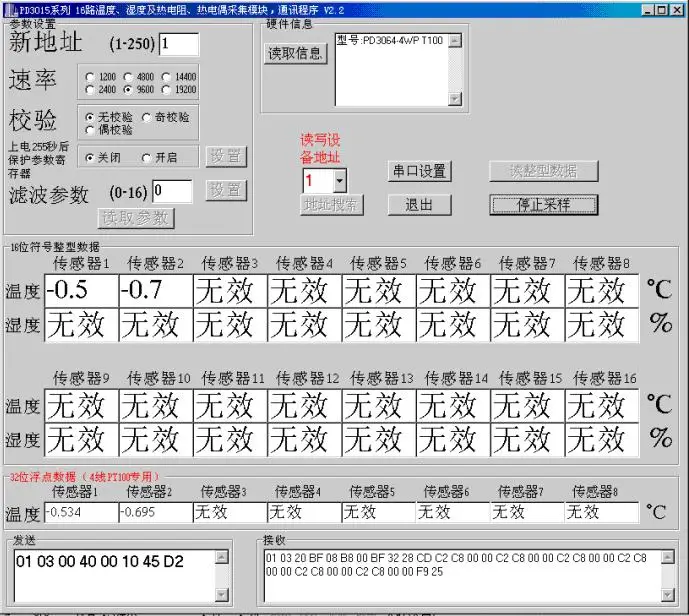

3 программного обеспечения для тестирования

Чтение регистра с плавающей точкой, доступно Разрешение 0,01 ℃

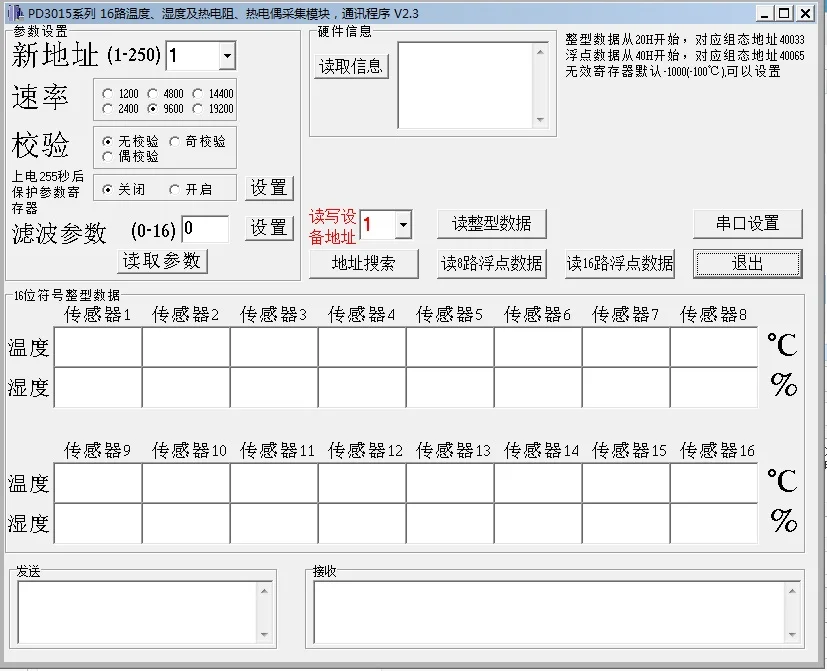

V2.3Программное обеспечение для тестирования

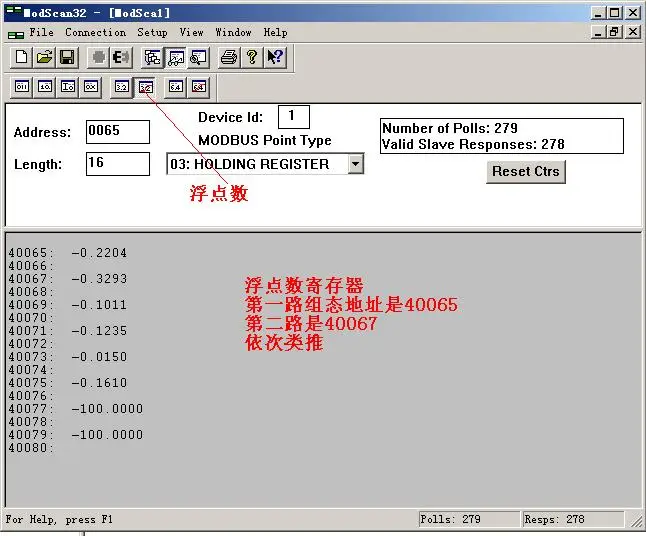

Modscan32Регистр тестовых точек

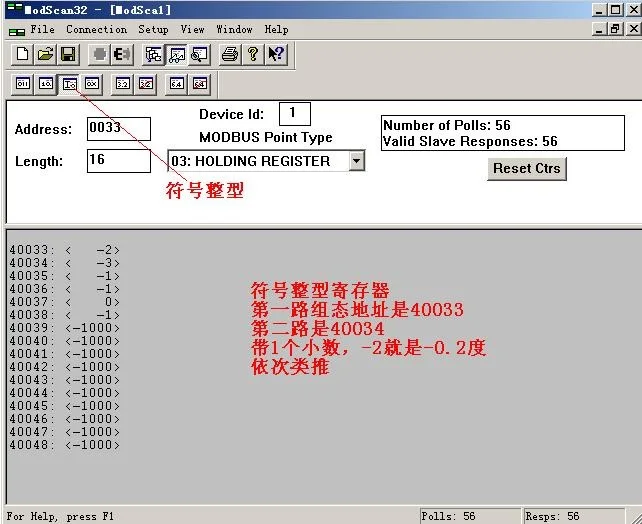

Modscan32Тестовый integer register

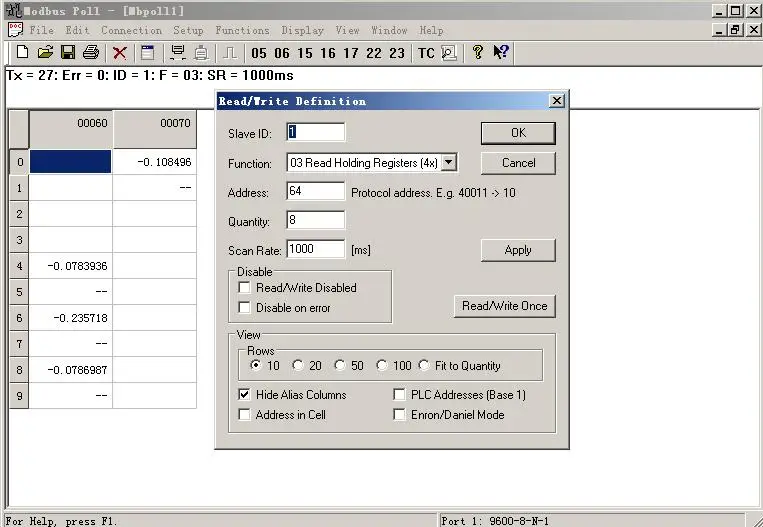

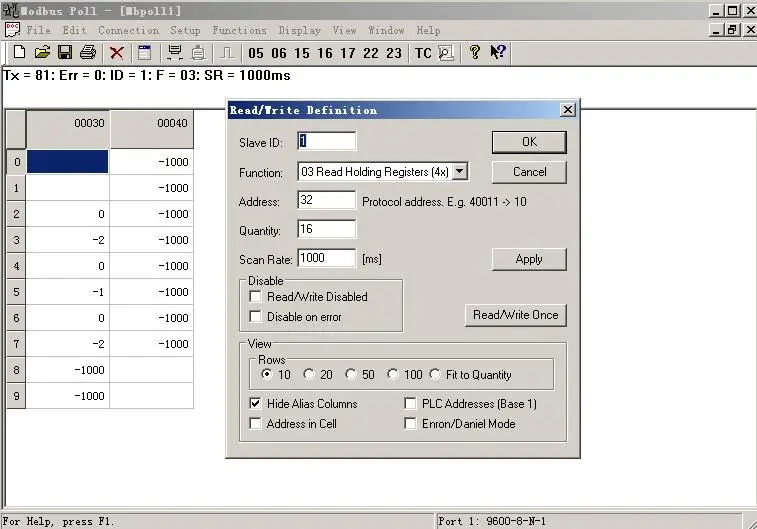

Бассейн ModbusРегистр тестовых точек

Бассейн модбусаТестовый integer register
