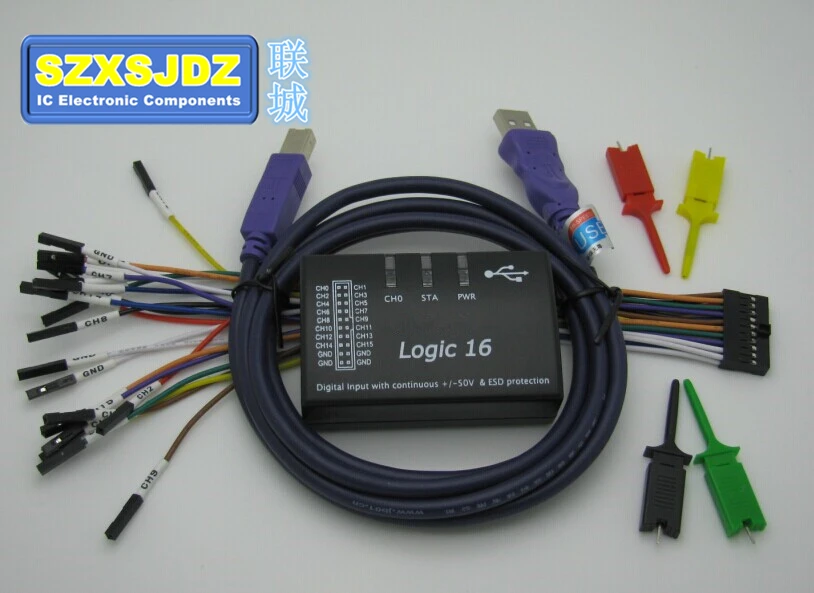

LHT00SU1 Saleae16 USB логический 100 МГц 16Ch логический анализатор...
2 Отзывов
5 Заказов
4 839,08₽
DSCope 20 DSLogic Plus DSLogic Basic DSLogic Plus Kit, двухканальны...
0 Отзывов
0 Заказов
3 168,30₽
DSCope 20 DSLogic Plus DSLogic De Base Plus Kit двойной канал + DSC...
0 Отзывов
0 Заказов
12 966,52₽

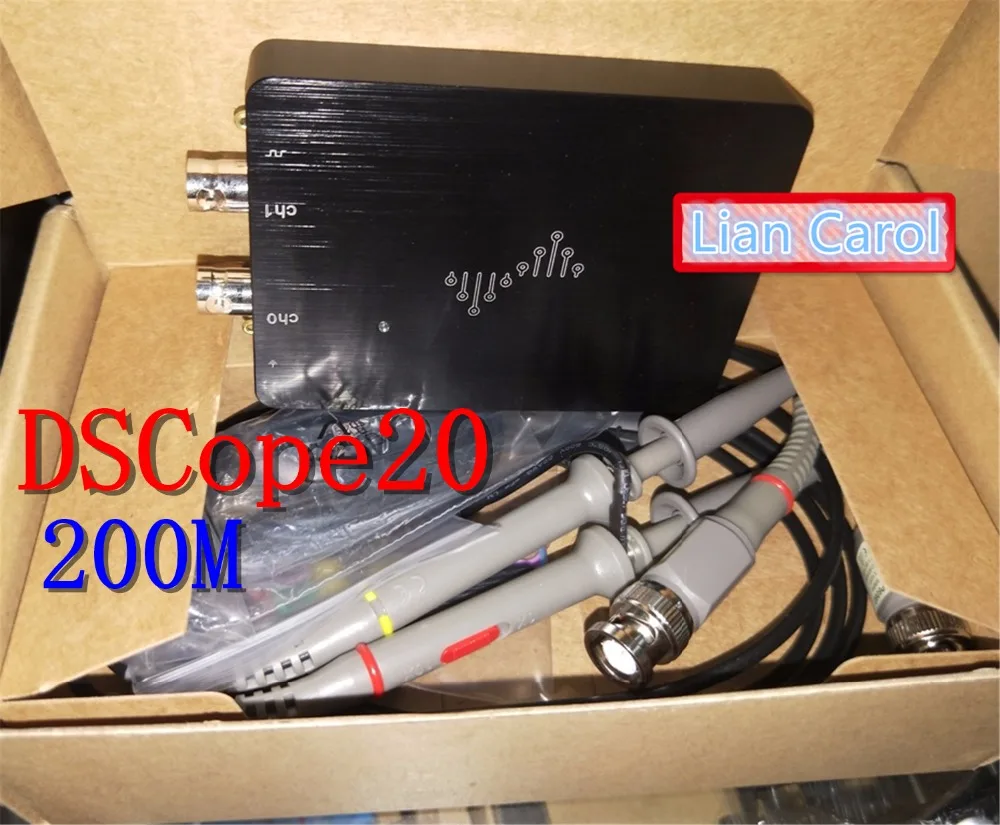

Осциллограф DSCope

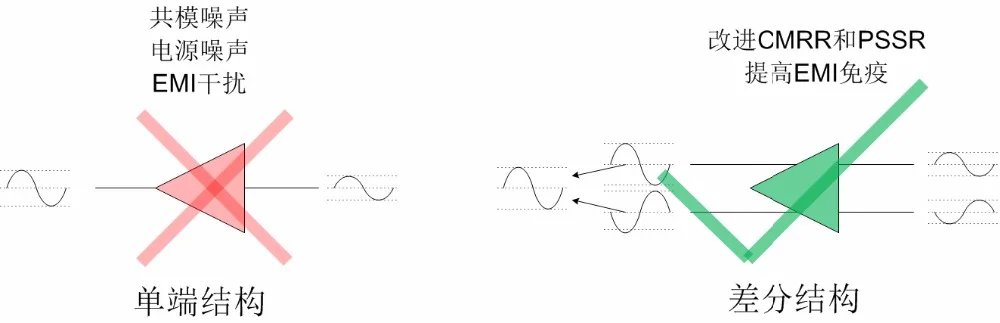

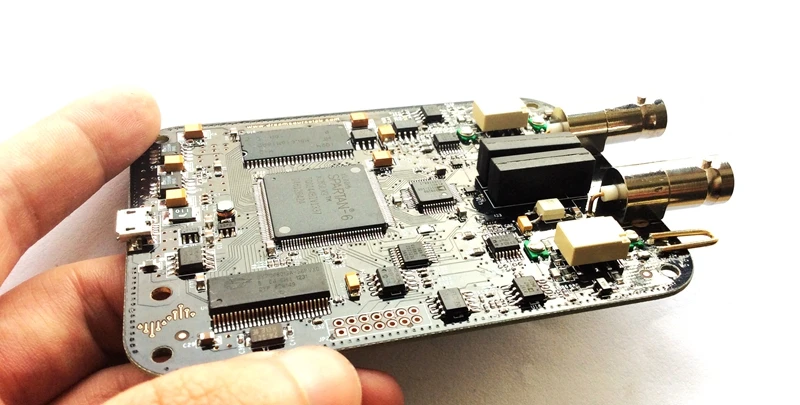

DSCope-Осциллограф на базе USB. Раздел выборки также основан на архитектуре Xilinx Spartan-6 FPGA + SDRAM. Аналоговая передняя часть использует дифференциальный сигнал и архитектуру Усилителя переменного усиления для обеспечения аналоговой полосы пропускания 50 МГц и одноканальной частоты дискретизации до 200 МГц.
Основными техническими показателями являются:
Аналоговая полоса пропускания: 50 МГц
Максимальная частота дискретизации: 200 МГц @ 1 канал/100 МГц @ 2 канала
Глубина выборки в реальном времени: 1 м
Глубина одного образца: 32 м @ 1 канал/16 м @ 2 канала
Количество входных каналов: 2 канала
Вертикальная чувствительность: 10 мВ/дел ~ 2 В/дел (зонд x1) / 100 мВ/дел ~ 20 в/дел (зонд x10)
Метод входной связи: AC / DC / Ground
Входные Характеристики: 1 МОм ~ 15 пФ
Диапазон защиты от перенапряжения: ± 100 в (Пиковый постоянный + переменный ток)

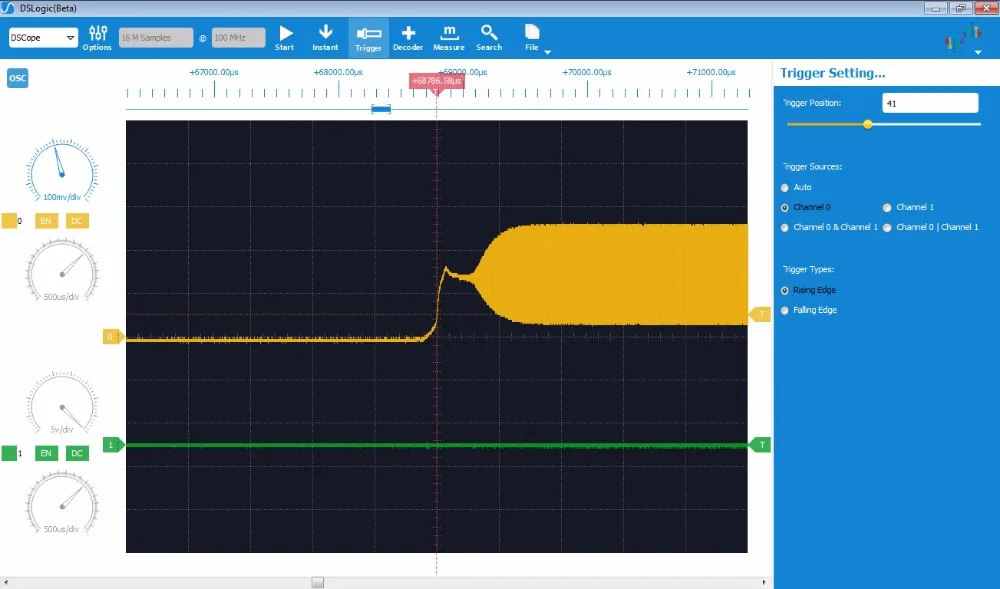

Измеренная Форма волны* На следующих изображениях показаны волновые формы улучшенной версии DSCope C20P в реальных условиях работы.
Слабый сигнал (+-1 мВ @ 1 МГц квадратная волна, Генерируемая генератором сигналов Agilent 33250A)
Высокочастотный сигнал (+-150 мВ @ 10 МГц Синусоидальная волна, Генерируемая генератором сигналов Agilent 33250A)
Пульсация источника питания (чип питания постоянного/постоянного тока TI)
Сложная форма волны (CH0-сигнал несущей модуляции, CH1-пульсация источника питания)
