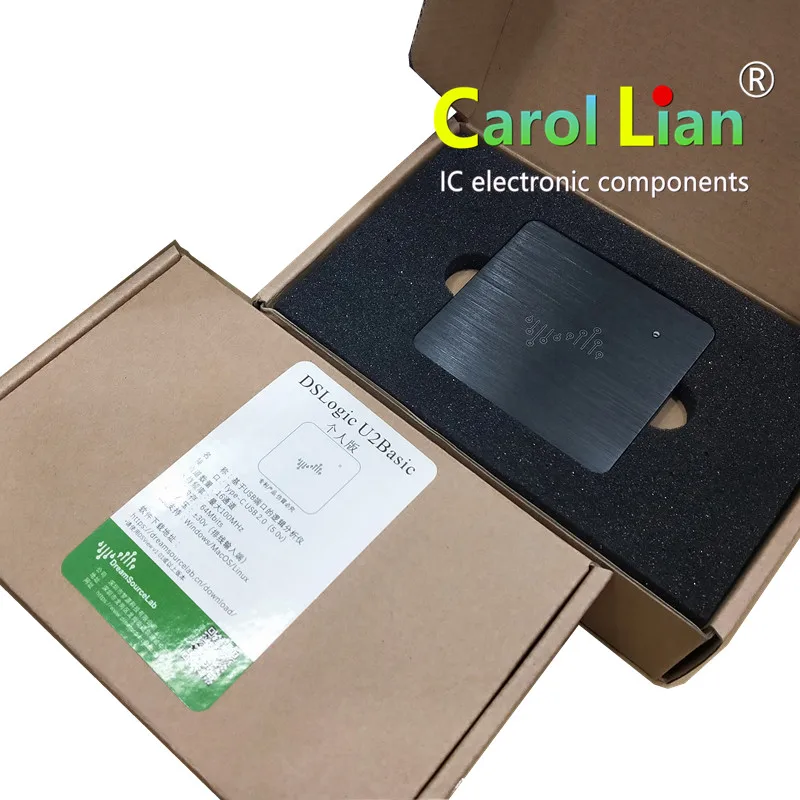

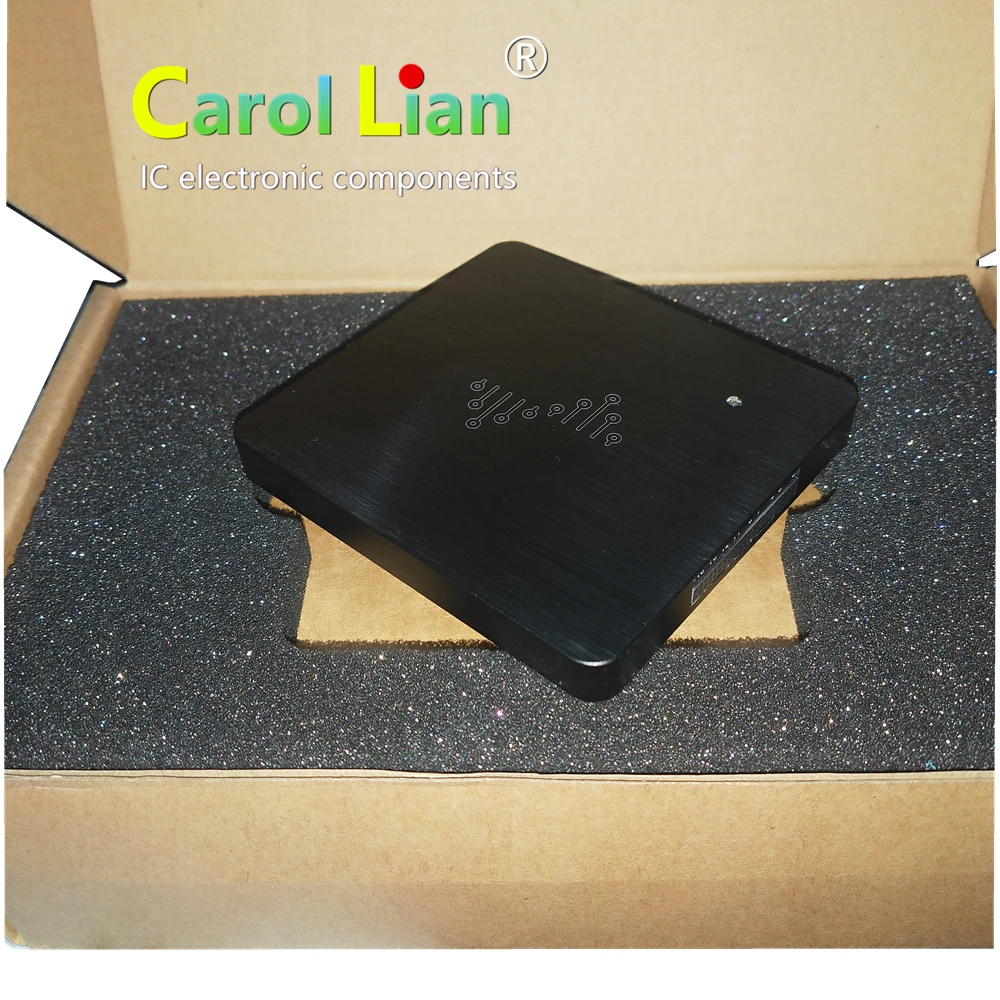

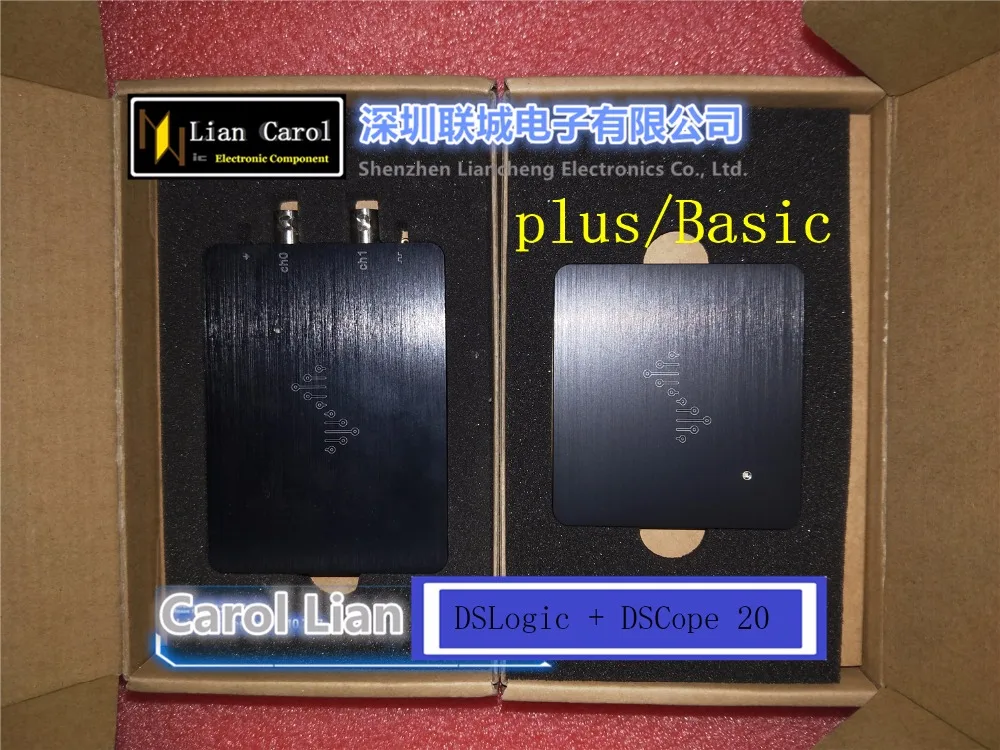

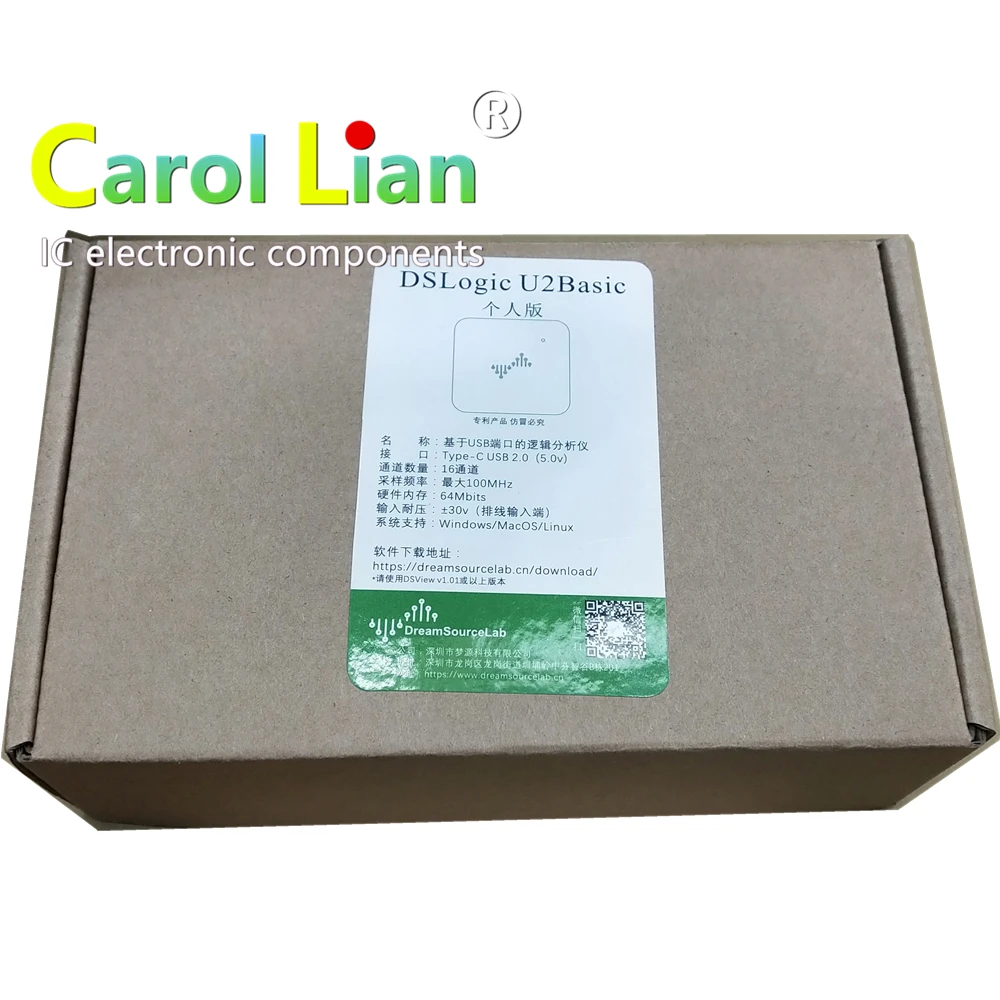

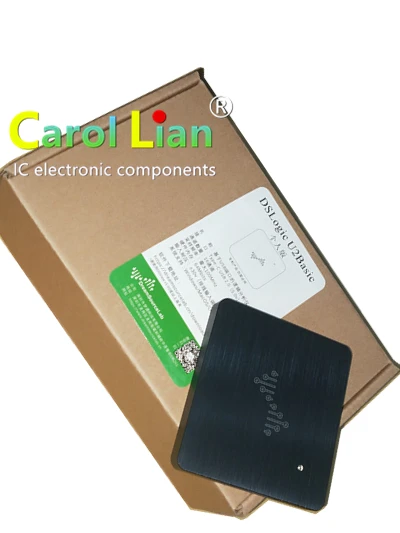

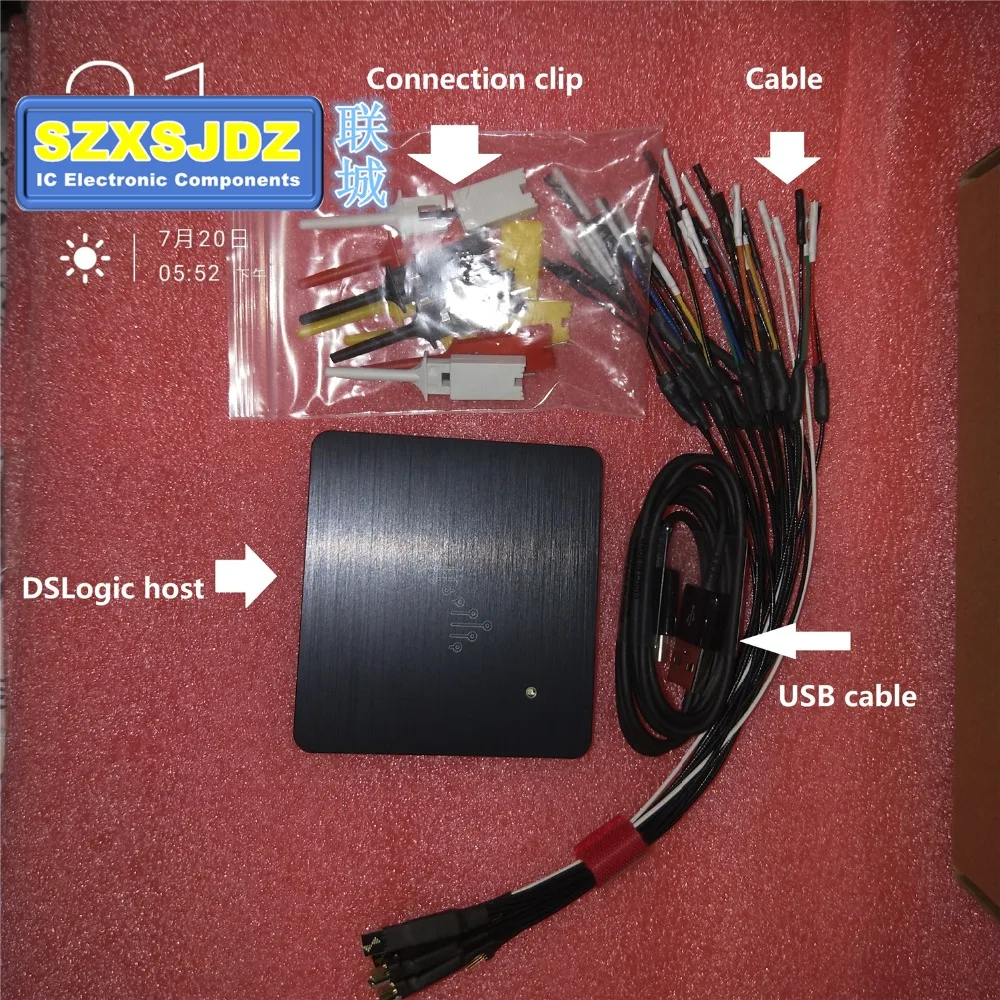

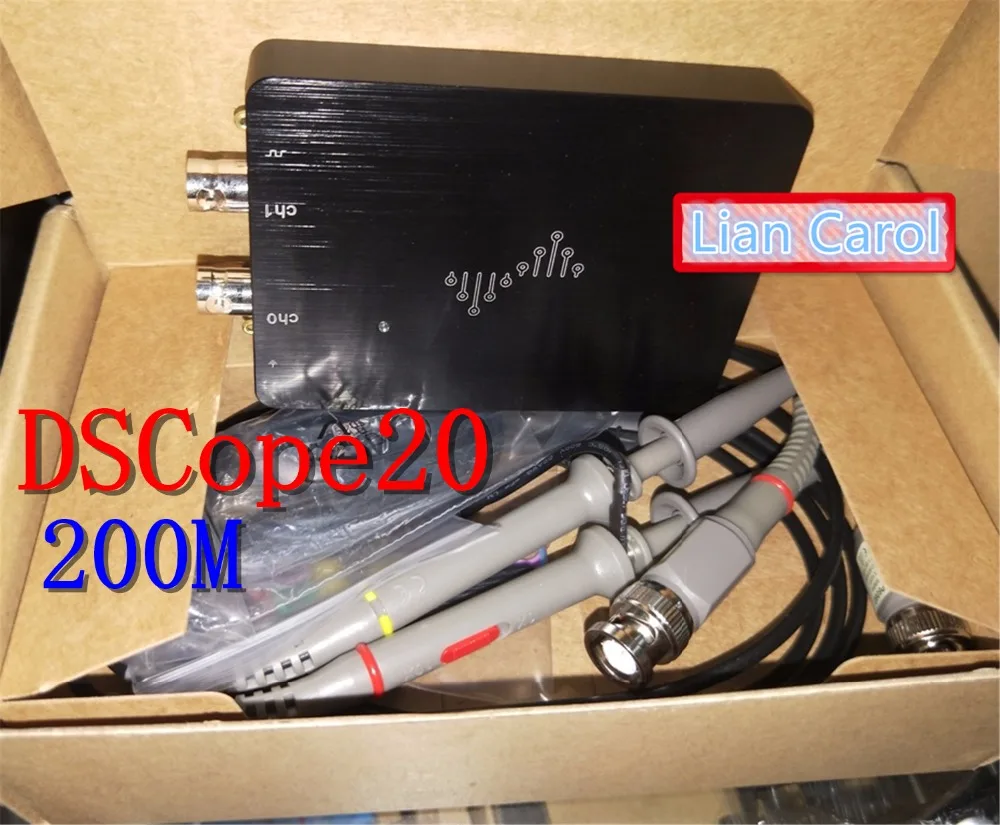

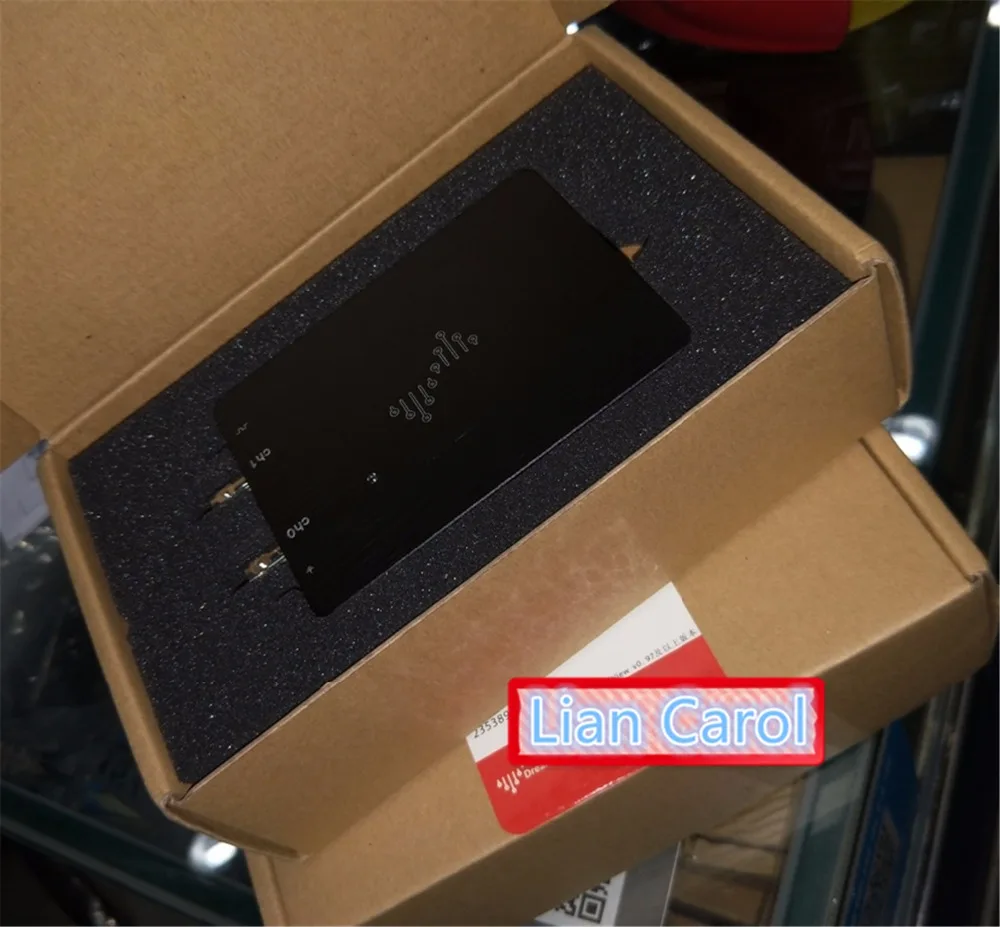

DSCope 20 DSLogic Plus DSLogic Basic DSLogic Plus Kit, двухканальный DSLogic Plus Kit, мощный осциллограф, анализатор логики

Пожалуйста, обратите внимание, что в зависимости от ваших потребностей, пожалуйста, выберите

Основные технические показатели заключаются в следующем:

Аналоговая полоса пропускания: 50 МГц

Максимальная частота дискретизации: 200 МГц, 1 канал, 100 МГц, 2 канала

Глубина дискретизации в реальном времени: 1 м

Глубина дискретизации: 32 м, 1 канал, 16 м, 2 канала

Количество входных каналов: 2 канала

Вертикальная чувствительность: 10 мВ/див ~ 2 В/див (зонд x1) / 100 мВ/див ~ 20 В/див (зонд x10)

Режим подключения: переменный/постоянный ток/заземление

Вход характеристики: 1 МОм ∥ ~ 15 пФ

Диапазон защиты от перенапряжения: ± 100 в (пик постоянного тока + переменного тока)

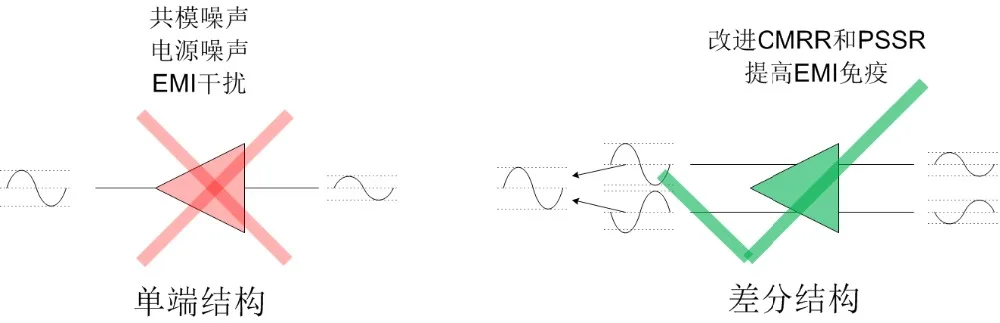

• Аналоговая контурная схема DSCope использует полностью дифференцированную систему. По сравнению с одноконтурной конструкцией, с великолепным шума в обычном режиме и Подавлением Шума при подаче питания, а также снижением помех EMI. Таким образом, измеренный сигнал может быть более реальным снижением.

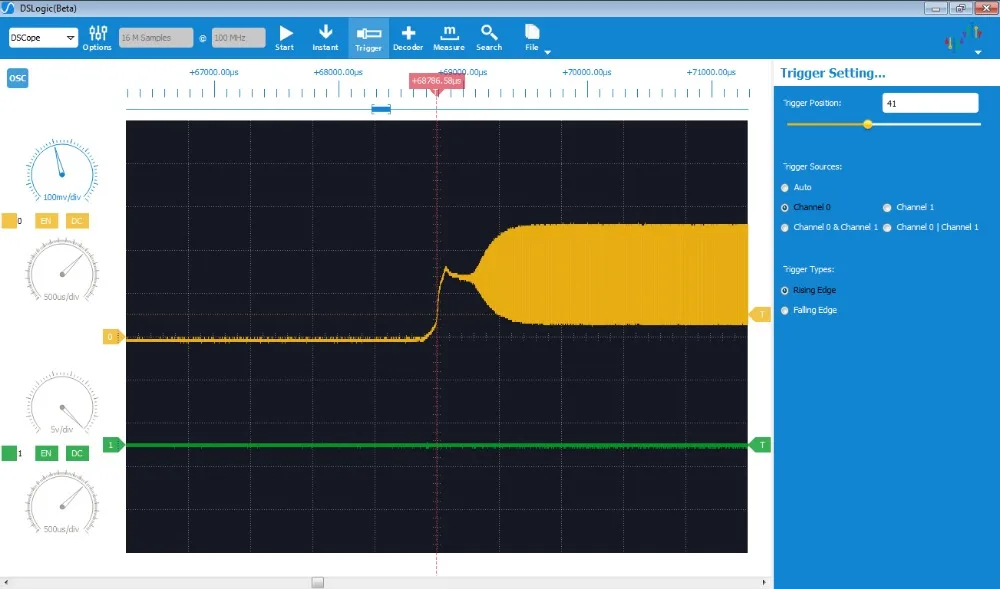

• DSCope имеет глубину хранения образцов в реальном времени 1 м. Хранение глубина определяет способность осциллографа, чтобы одновременно проанализировать высокой частоты и низкой частоты явлений, в том числе высокочастотного шума низкой скорости сигналы и низкая частота модуляции широкополосных сигналов. По вопросу о том, насколько важно использовать осциллограф, ученики должны быть очень четкими. DSCope создает функцию дискретизации с одним триггером с длинной глубиной памяти (16 м/32 м). Что позволяет одновременно наблюдать за общим процессом приобретенной формы волны и деталями той или иной точки во времени. На следующем рисунке изображен весь процесс, связанный с пассивным кристаллом DSCope.

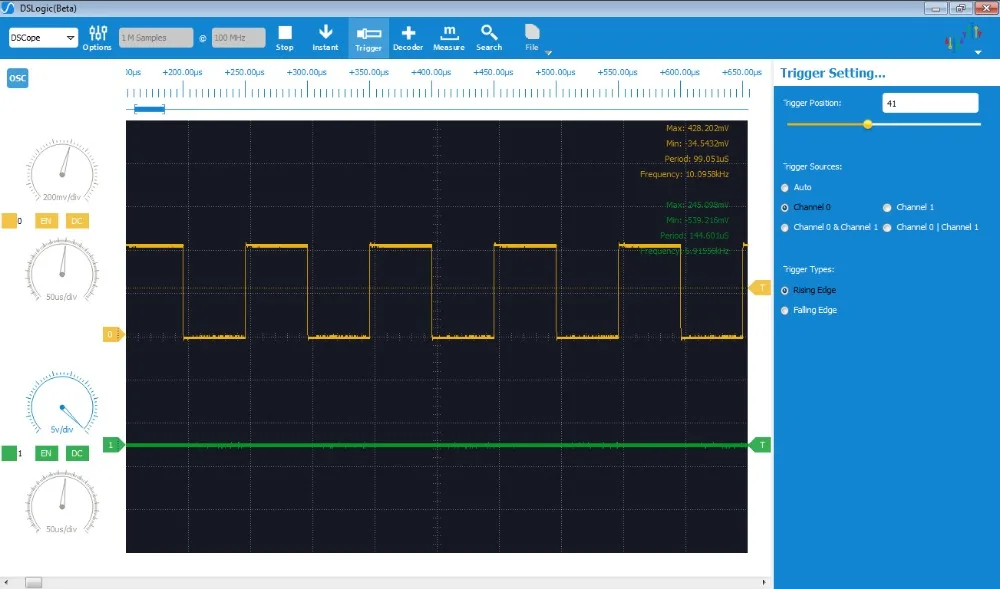

Программное обеспечение DSView для ПК с открытым исходным кодом

DSLogic/dsscope использует тот же хост-компьютер, что и DSView, также основанный на конструкции с открытым исходным кодом. Спасибо авторам этих открытых книг: glib / libusb / libzip / boost / python / sigork. Без использования этого программного обеспечения с открытым исходным кодом, безусловно, нет DSView.

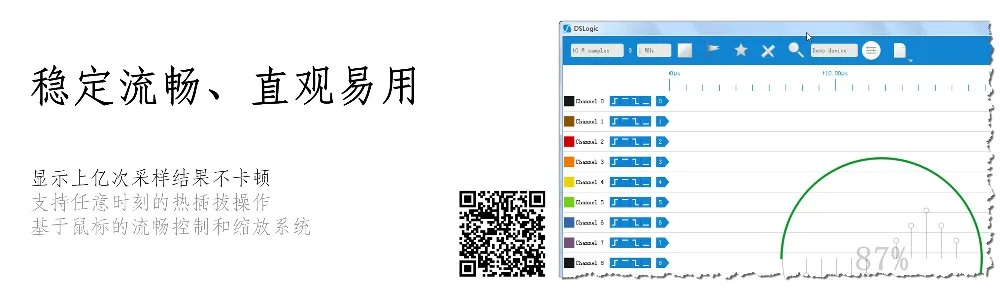

Основным улучшением системы DSView является логика оптимизации работы пользовательского интерфейса. Простота в использовании, просто. Члены нашей команды также были замучены Agilent / Tektronix / LeCroy... Когда они были инженером (продукт был высоким, но он был не очень простым в использовании). DSView, безусловно, не лучшее программное обеспечение для современного логического анализатора/осциллографа, но мы считаем, что DSView будет становиться все лучше и легче в использовании, основываясь на идеях продуктов с открытым исходным кодом (итеративный улучшенный продукт в сфере общественного сотрудничества). Я надеюсь, что все присоединятся к нам и дадут больше рекомендаций.

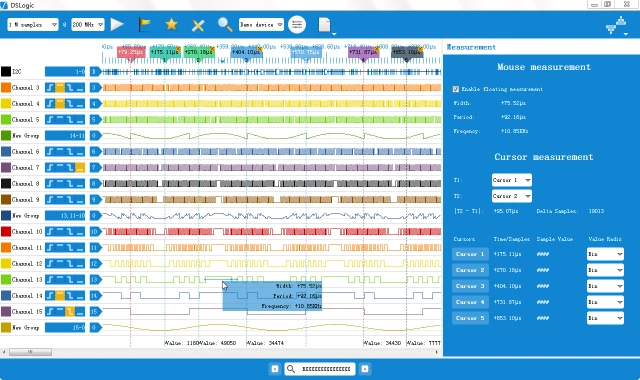

На следующем видео показано оптимизирование DSView для часто используемых курсоров (создание, движение, удаление, скачок, изменение местоположения и т. Д.). Весь процесс не имеет операций меню, прямой на вид щелчка и перемещения может быть завершен. В то же время, не ограничивает количество курсоры, сколько может быть поставить сколько курсоры. Мы можем перейти на наш веб-сайт (http://www.dreamsourcelab.com), чтобы загрузить актуальную версию программного обеспечения, в демонстрационном режиме, чтобы испытать некоторые основные операции.

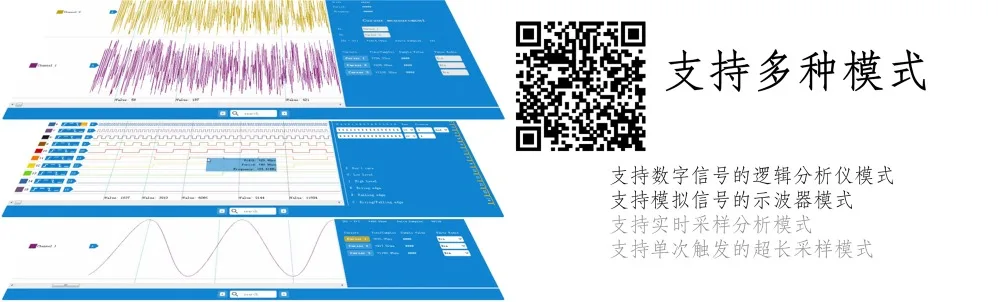

DSView поддерживает несколько режимов-логический анализатор/осциллограф/регистратор данных и так далее. При подключении различных аппаратных устройств автоматически переходит в соответствующий режим работы. В тех случаях, когда, например, DSLogic подключается к ПК, DSView автоматически активирует интерфейс анализатора логики; В тех случаях, когда DSCope подключается к ПК, DSView автоматически переключается на осциллографа интерфейс оператора.

DSView также поддерживает горячее переключение между несколькими устройствами. Вы можете подключать несколько DSLogic устройств, или устройства DSCope, или устройства DSLogic + DSCope на ПК (в зависимости от интерфейса USB на ПК). DSView может управлять этим устройством одновременно, просто нажмите мышку, чтобы быть свободным, чтобы переключиться на любое устройство подключения. Это позволяет легко использовать несколько DSLogic и DSCope устройств для увеличения количества необходимых каналов.

О нас

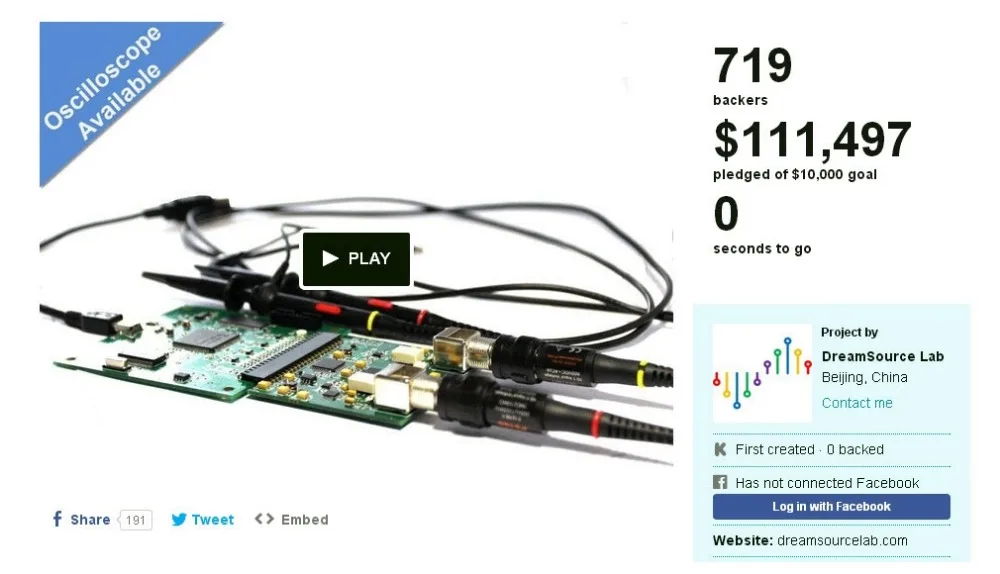

DreamSourceLab была образована в апреле 2013 года и занимается разработкой электронных продуктов с открытым исходным кодом и популярностью электронных тестов и измерительных приборов. Несколько человек, окончив китайскую науку, основали маленького участника. В декабре 2013 года, первый продукт с открытым исходным кодом, DSLogic (https://www.kickstarter.com/projects/dreamsourcelab/dslogic-multifunction-instruments-for-everyone), был выпущен на гоночной платформе, с kickstarter, чтобы обеспечить полный успех. Не только увеличил стартовый бюджет на $111497, в то время как первая партия из более чем 20 стран со всего мира, более 700 сторонников подтверждения продукта.

Мы всегда надеемся, что продукт как можно скорее попадет на внутренний рынок, так что все больше людей используют наши продукты, уменьшают порог дизайна электронных продуктов, надеюсь, что все больше и лучше электронных продуктов, сконструированных и изготовленных людьми. Потребители Kickstarter angel дали нам много хороших Отзывы и предложений, поэтому на этот раз, чтобы поставить отечественных пользователей, это первый шаг улучшенной версии продукта.

Мы по-прежнему стремимся размещать товары с открытым исходным кодом. Мы осознаем, что открытый источник-это не просто лозунги и средства для привлечения внимания, но и обмен информацией и итерация продукта для улучшения концепции общественного сотрудничества. С открытым исходным кодом Kickstarter мы очень вдохновлены, и мы также с нетерпением ждем того же внутреннего рынка с открытым исходным кодом, который процветает.
