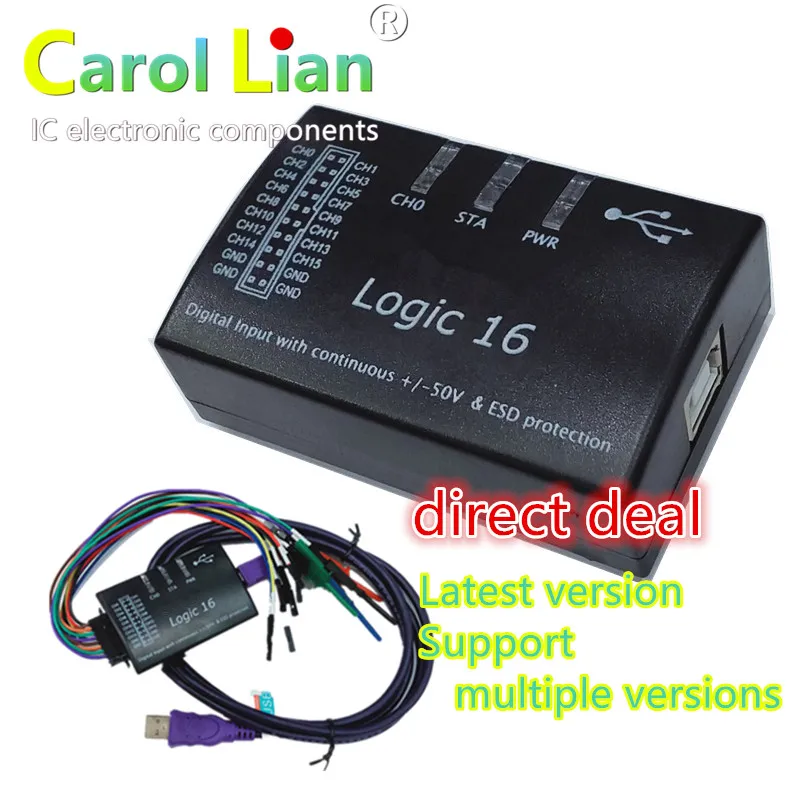

LHT00SU1 Saleae16 USB логический 100 МГц 16Ch логический анализатор для ARM FPGA DSLogic 100M-400M Максимальная глубина выборки 16G @ STREAM

2. О защите входного интерфейса.

Ответ: ESD защита и высоковольтные телевизоры от статического электричества реализованы, а также поддерживается Защита входного напряжения в пределах 60 вольт.

4, если входной интерфейс имеет интерфейс чипа защиты.

Ответ: ESD / TVS Защита от перенапряжения и защита. Специальная защитная трубка высокой скорости низкой емкости SRV05 принимается.

Он может защитить относительно хрупкий вход FPGA и защитить цепь при тестировании возможных повреждений, таких как электростатические искры, а также линию защиты.

SALEAE16 LOGIC16 Введение:

1. При приобретении в режиме реального времени Используется высокоскоростной интерфейс USB2.0 для загрузки на компьютер, сбоку компьютера для реализации управления в реальном времени

Хранение данных, а затем приобретение завершено с дисплеем.

2. Используйте память компьютера в качестве сбора памяти, так что традиционный логический анализатор не может сравниться с глубиной хранения,

Легко достичь уровня G глубины хранения.

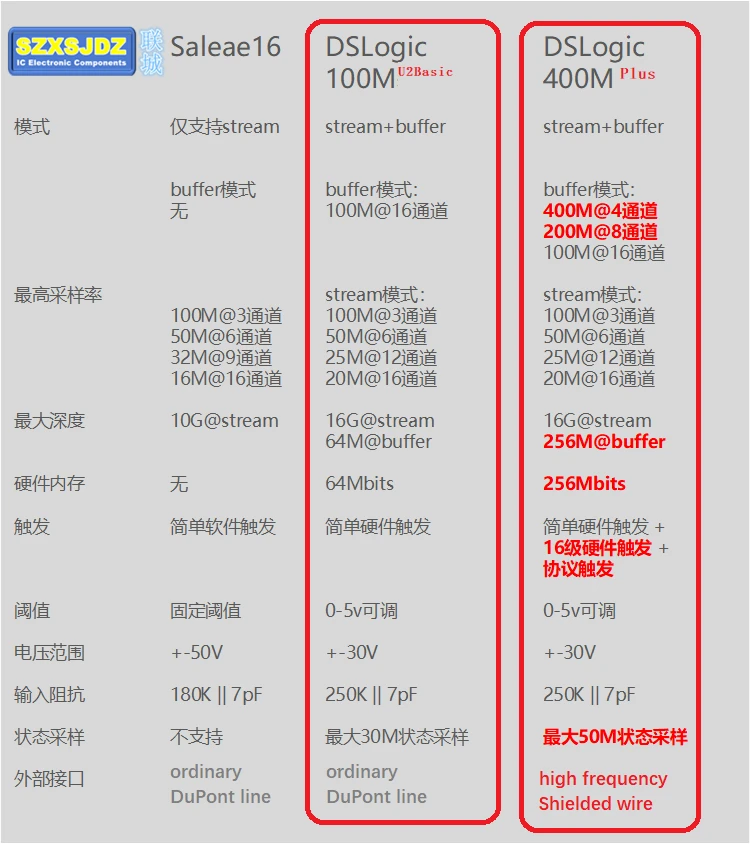

3 может гибко установить частоту выборки и количество каналов сбора, достичь наивысшей частоты выборки 100 м в 3 каналах, 50 м каналов в

6, МГц в 9 32 каналах и 16 м в 16 каналах.

5, маленький размер, легко носить с собой, использовать usb-источник питания, удобный для отладки на месте.

SALEAE16 LOGIC16 мощная функция разрешения протокола:

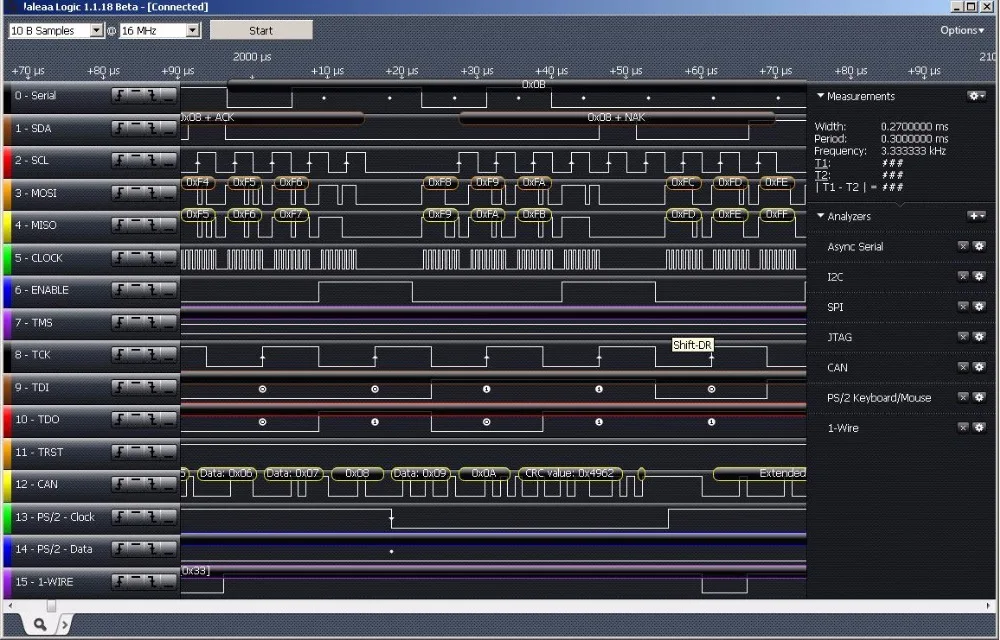

1, включая SPI, UART, CAN, JTAG, 1-FIO и так далее, анализ последовательного протокола поддерживает до 17. Он охватывает почти все доски серийного уровня и обычные шины

Протоколы. Сотрудник также предоставляет ресурсы для нескольких последовательных проектов протоколов

2. Мы можем определить параметры анализа протоколов, такие как протокол RS232, с которым мы знакомы, и уровень платы обычно называется UART.

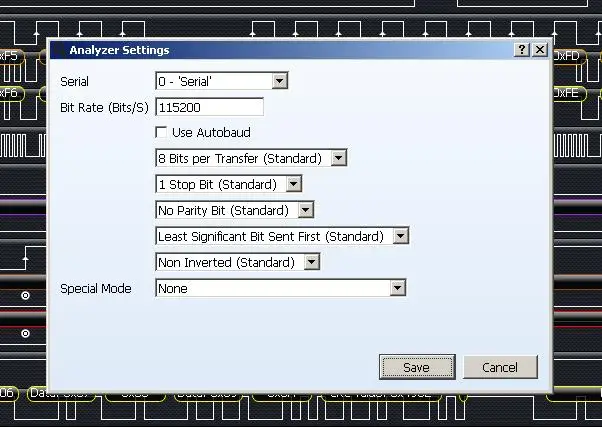

Вы можете задать скорость передачи данных, длину данных, стоп-бит, паритет и другие параметры в интерфейсе Конфигурации. Настройки могут быть установлены перед приобретением,

Или может быть произвольно изменен после получения данных, в соответствии с новыми настройками, анализа и просмотра данных из нового.

3, он поддерживает одновременный анализ различных протоколов и отображает содержимое анализа онлайн. Аналитические данные имеют много типов представлений, включая коды ASCII, 16 шестигранников, 10 шестигранников, 8 шестигранников, 2 шестигранников и так далее.

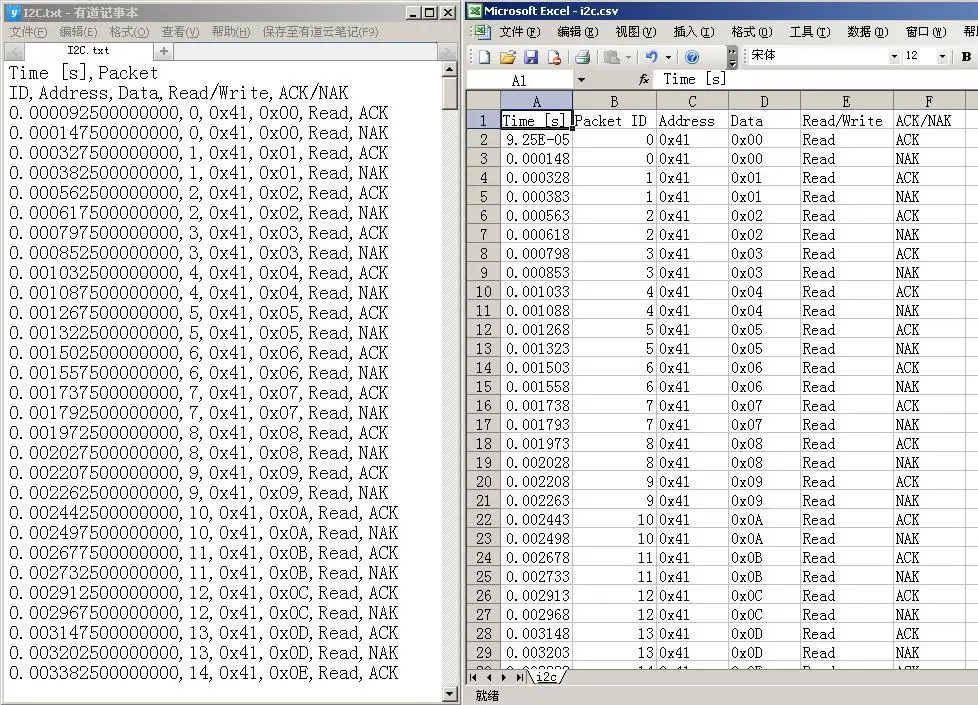

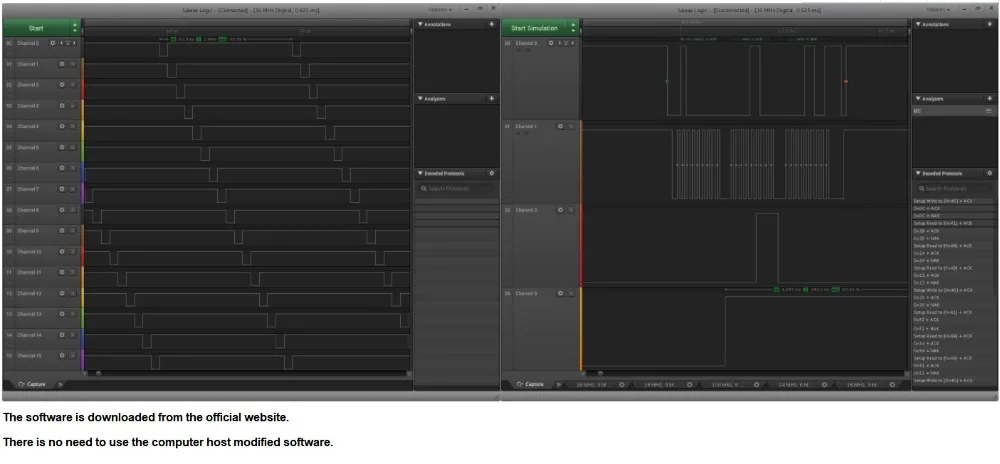

4. Выше приведен онлайн-протокол анализа в реальном времени, который может видеть детали времени и выполнять отладку. Вы также можете просматривать содержание связи Макроскопически, сохраните содержимое протокола, разделяющее выходные данные на файлы из текстовых и электронных файлов. Ниже приводится изображение анализа протокола I2C в текстовом txt и файле электронной таблицы.

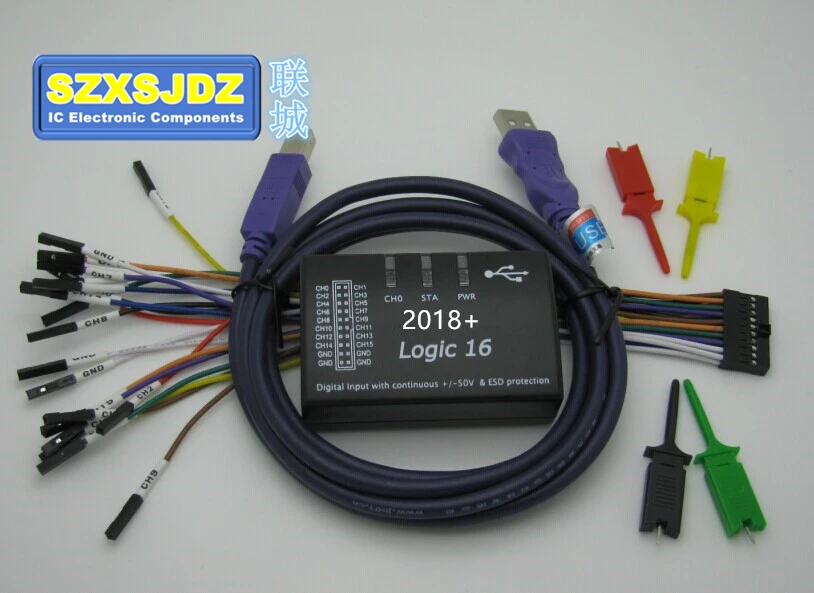

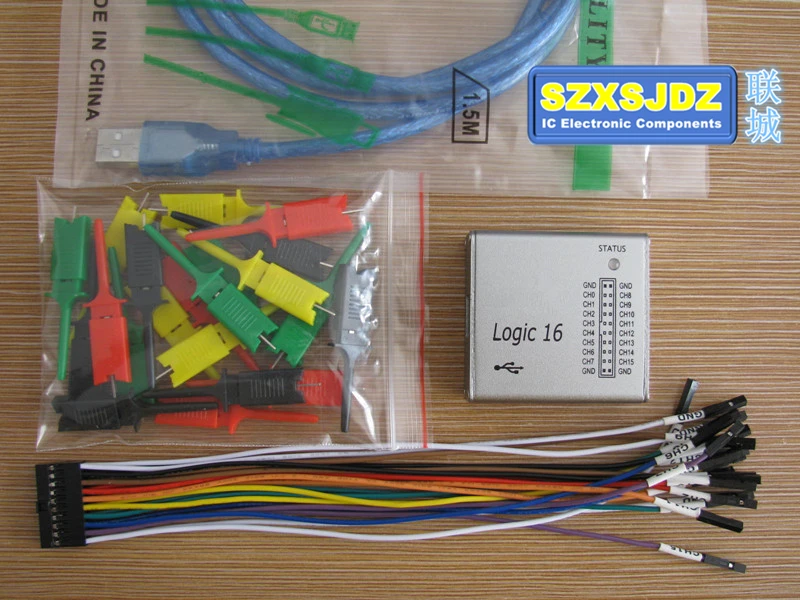

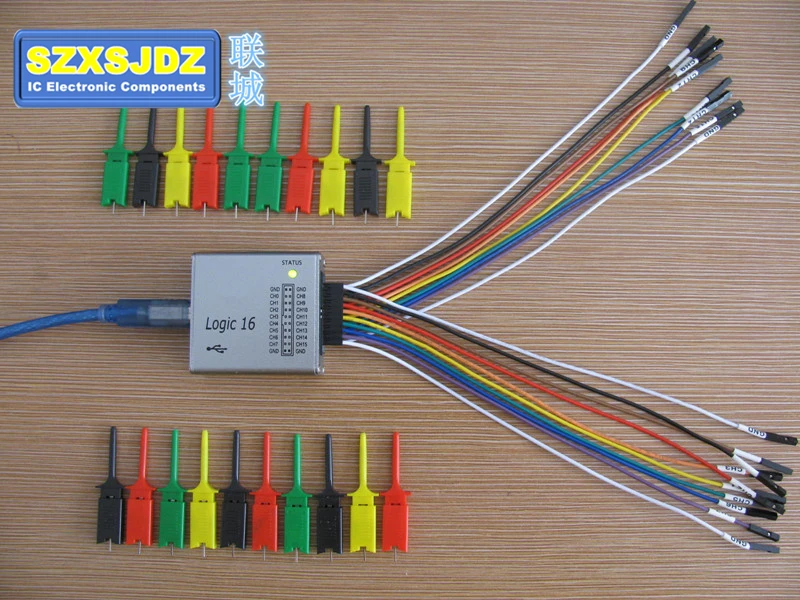

B, ниже приведен «Все совместимые версии + экономичная конфигурация пластиковой оболочки», список доставки показан на рис.

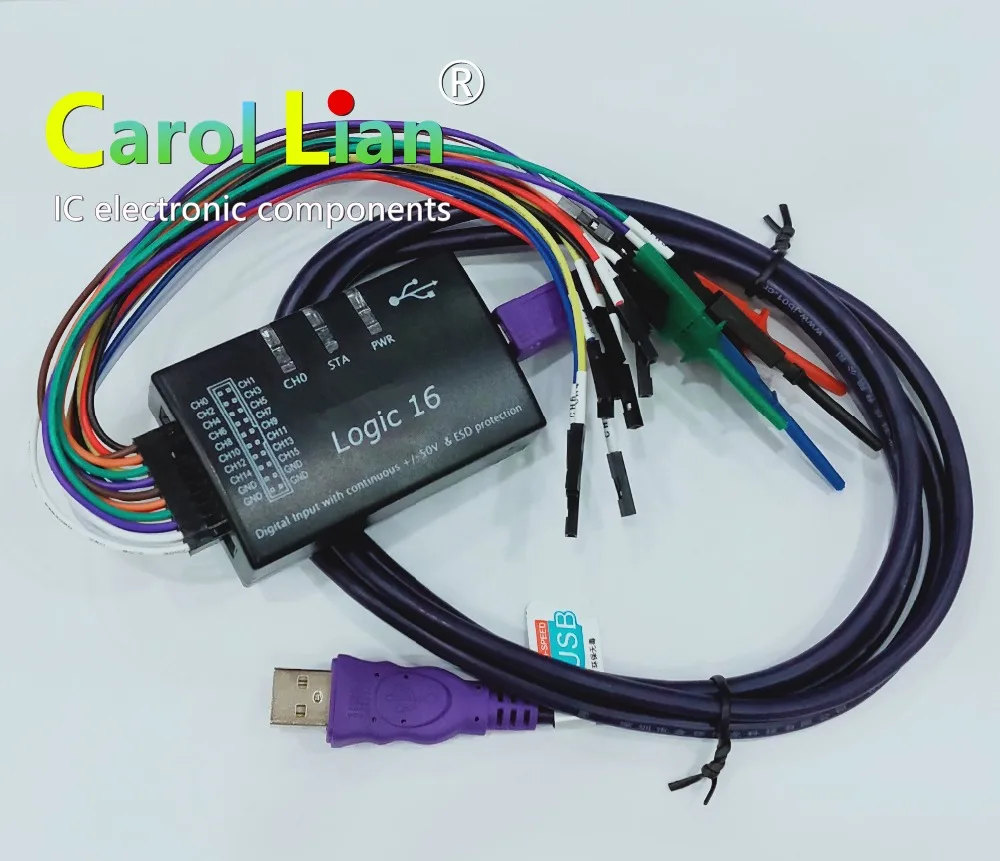

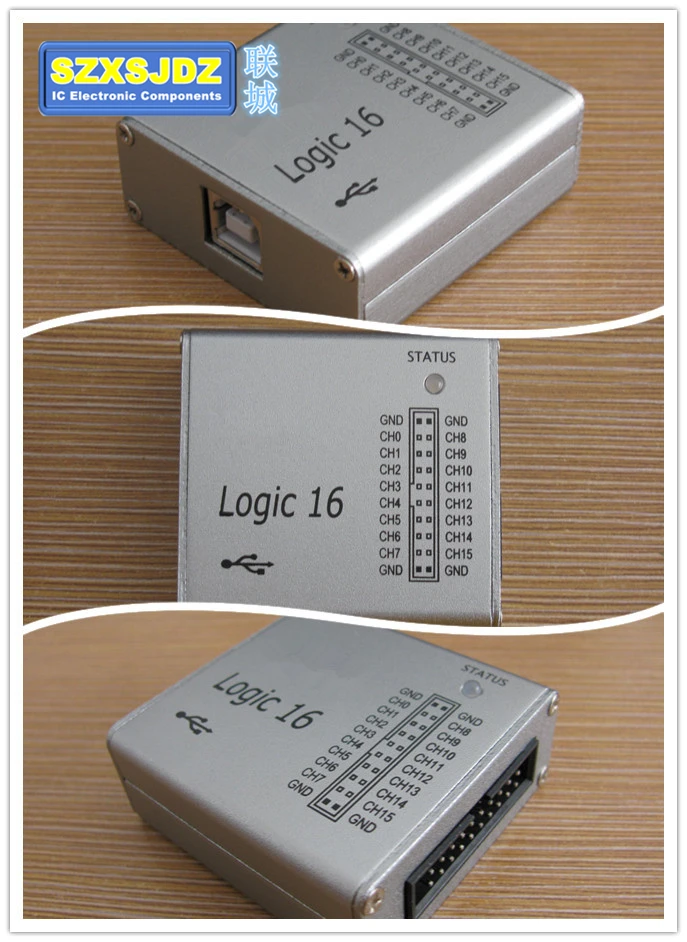

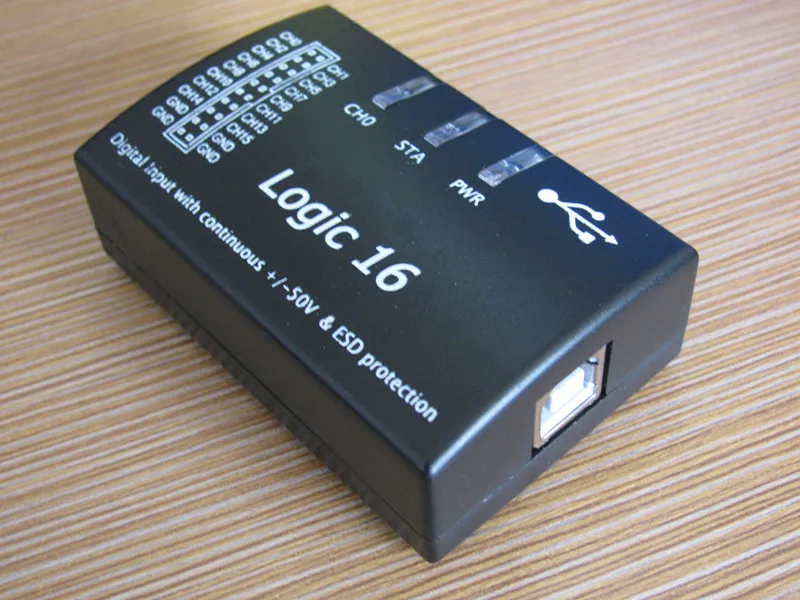

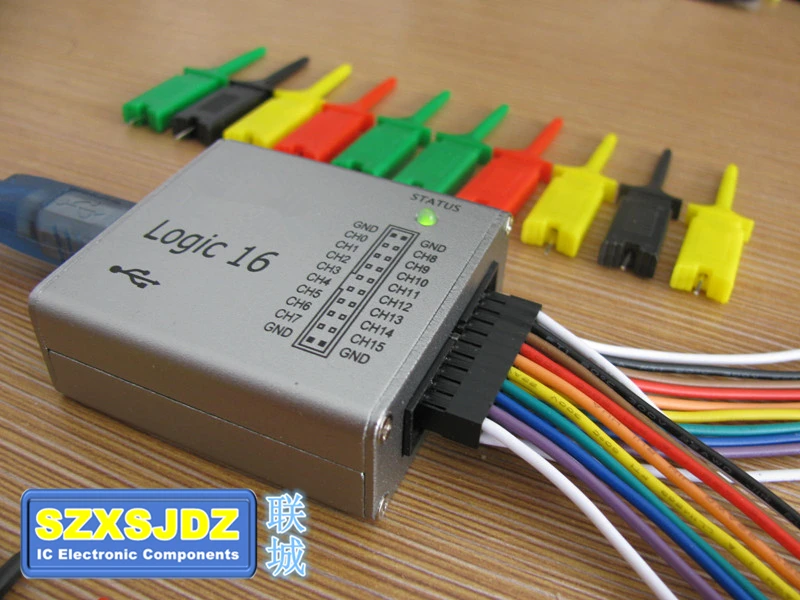

1, LOGIC16 логический анализатор хост SALEAE16

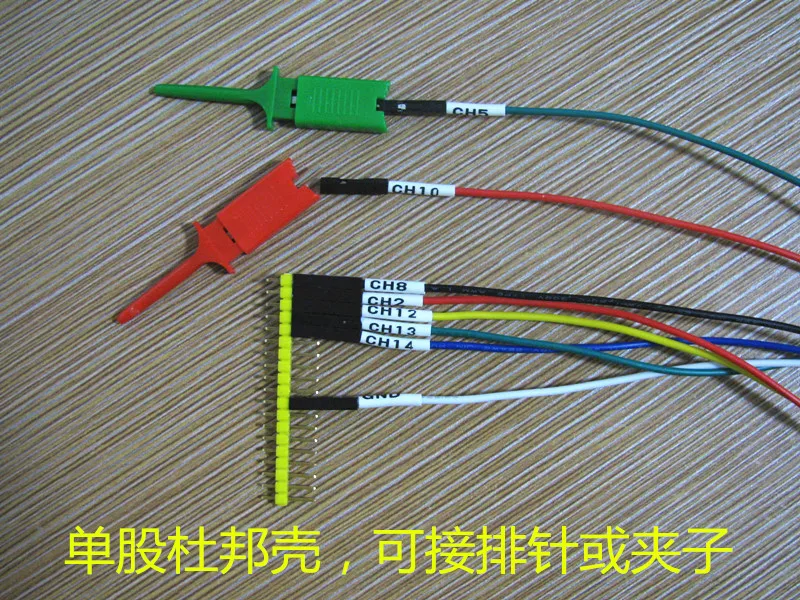

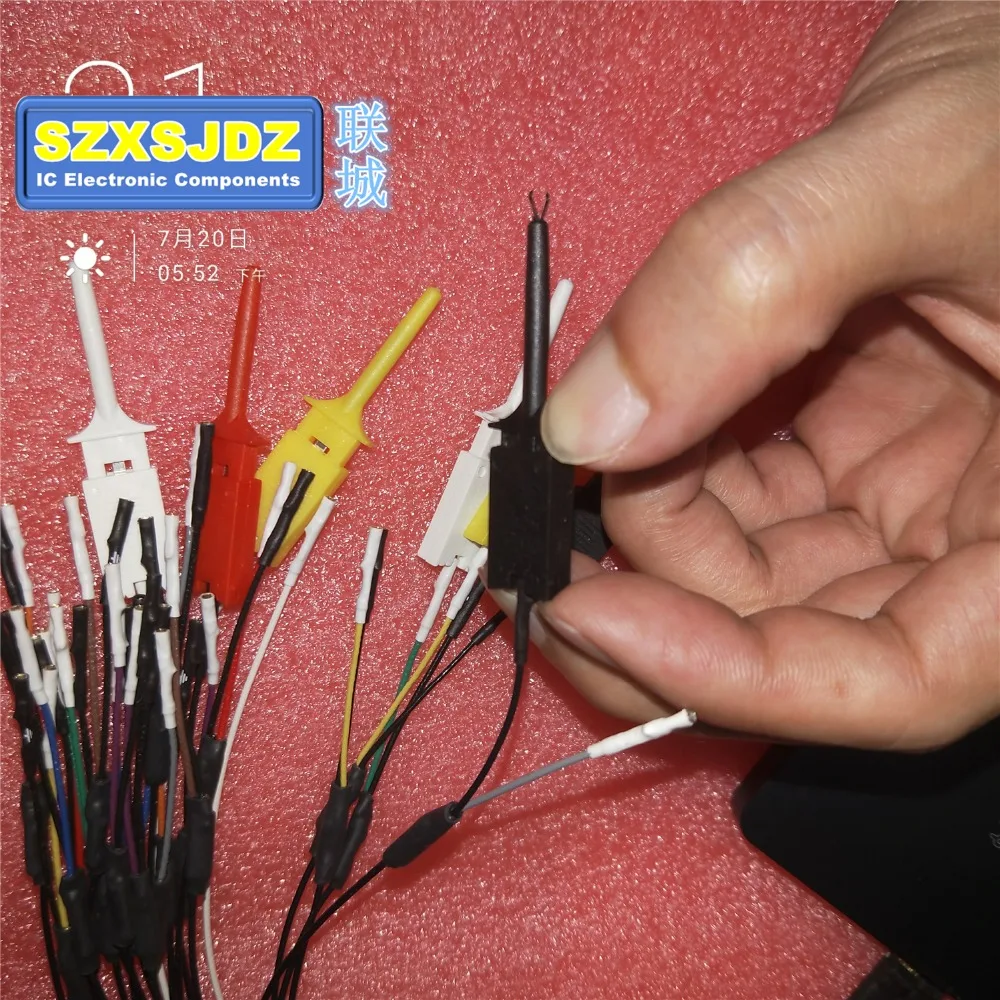

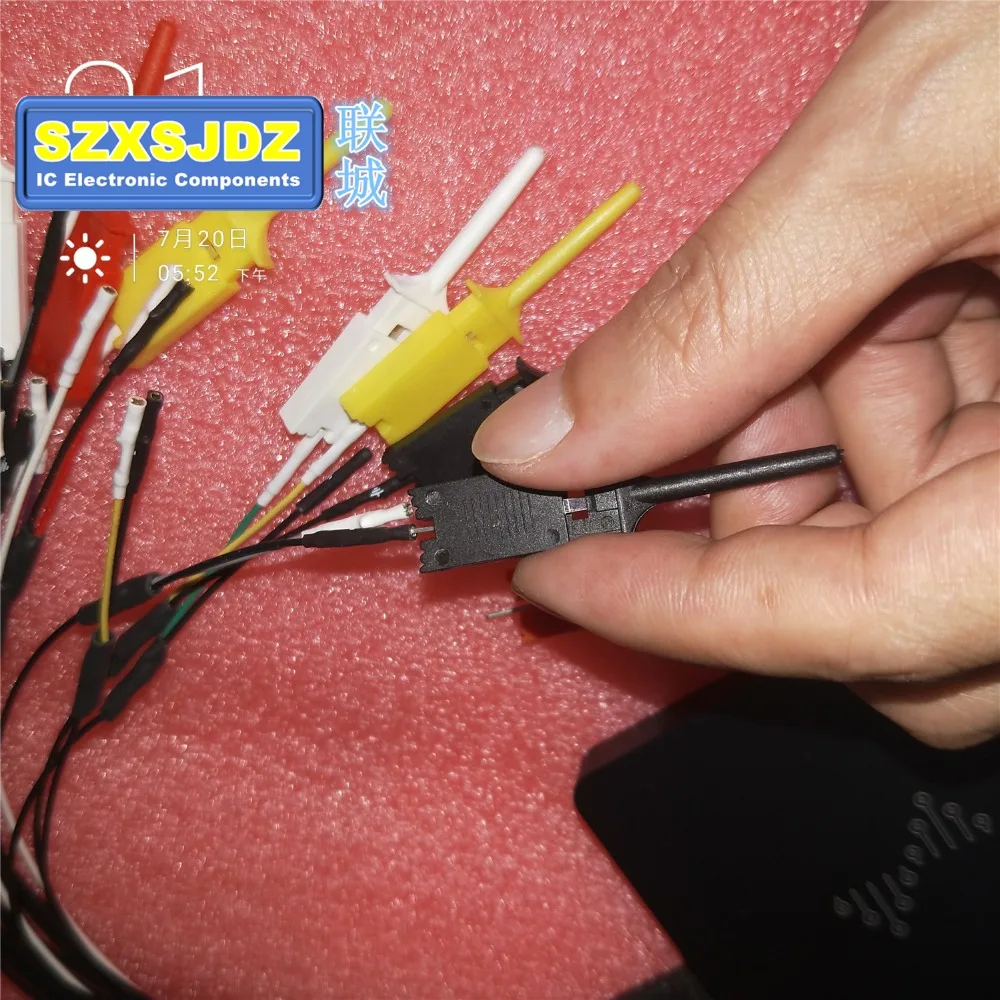

2, DuPont 20 и отдельная линия.

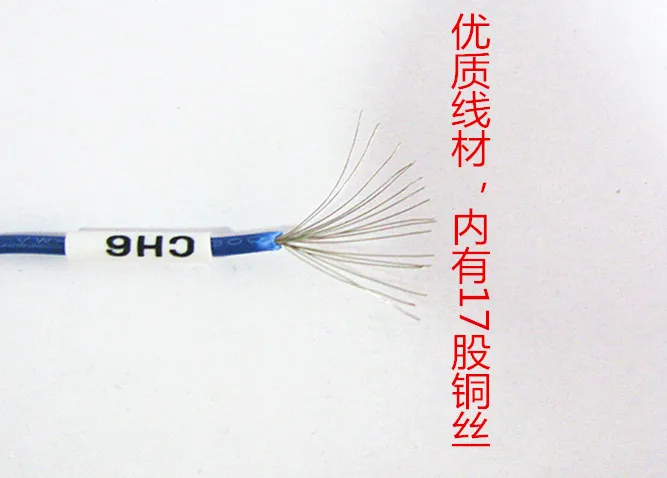

3, USB2.0 высокая производительность линии, около 1,5 метров в длину.

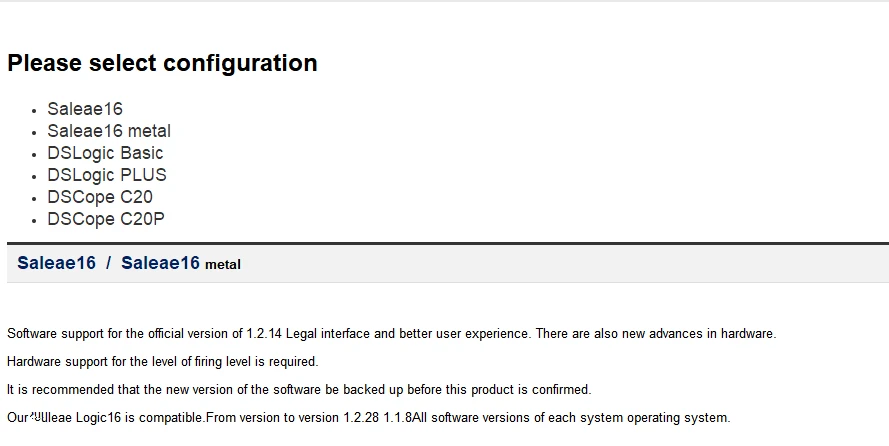

Два варианта размещения предназначены для поддержки текущей версии программного обеспечения и поддержки будущих версий обновления.
