Набор для сборки робота Waveshare Raspberry Pi: 2018 новые оригинальные Raspberry Pi 3 Model B + алфавит, камера и 24 аксессуары
WS Development Tool Store - Надежность 96.5%
Более 3325 подписчиков, дата открытия магазина 22.06.2011
- Положительные оценки: 98% (198)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 18.05.2022
3 Отзывов
3 Заказов
2 Отзывов
2 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Описание

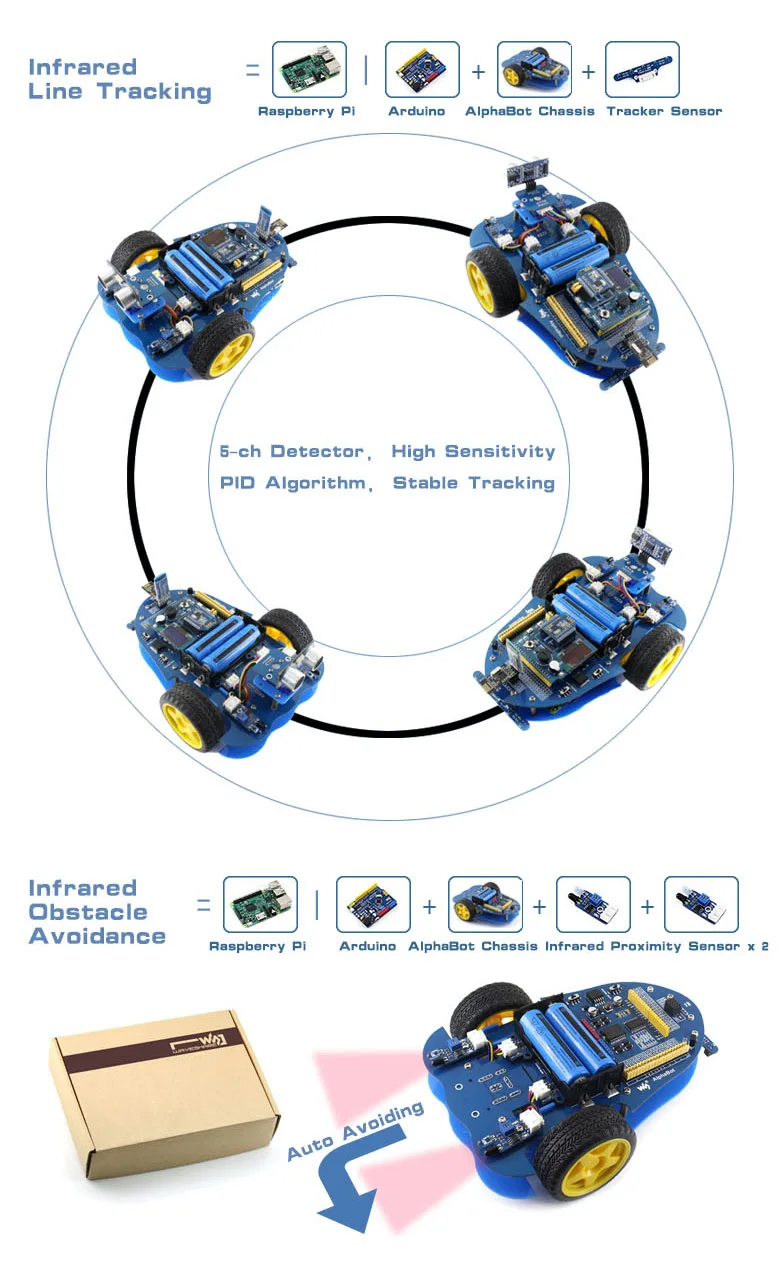

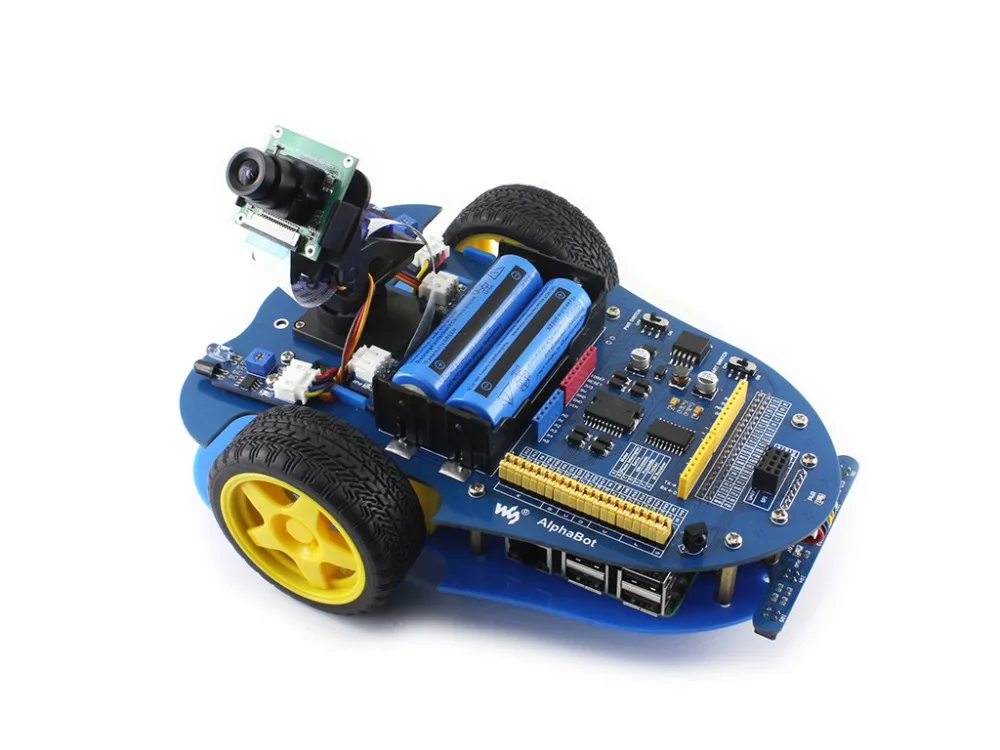

Этот комплект поставляется с роботизированной платформой Raspberry Pi 3 Model B +, AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

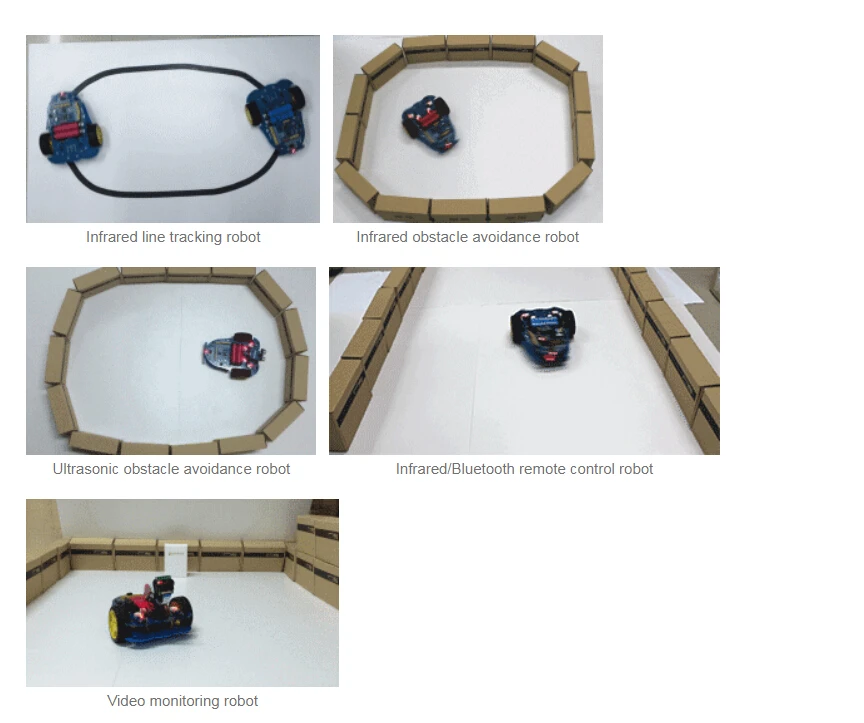

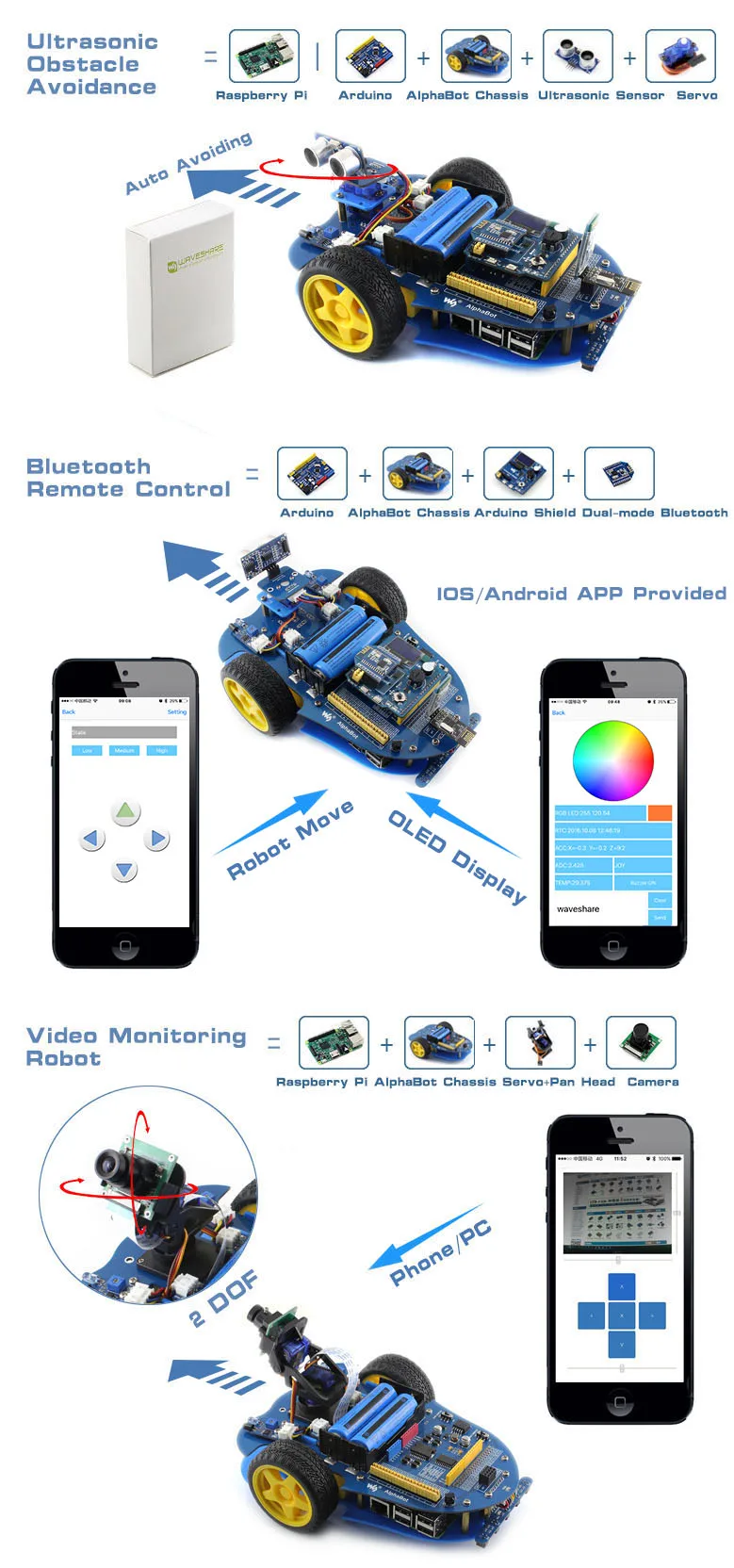

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

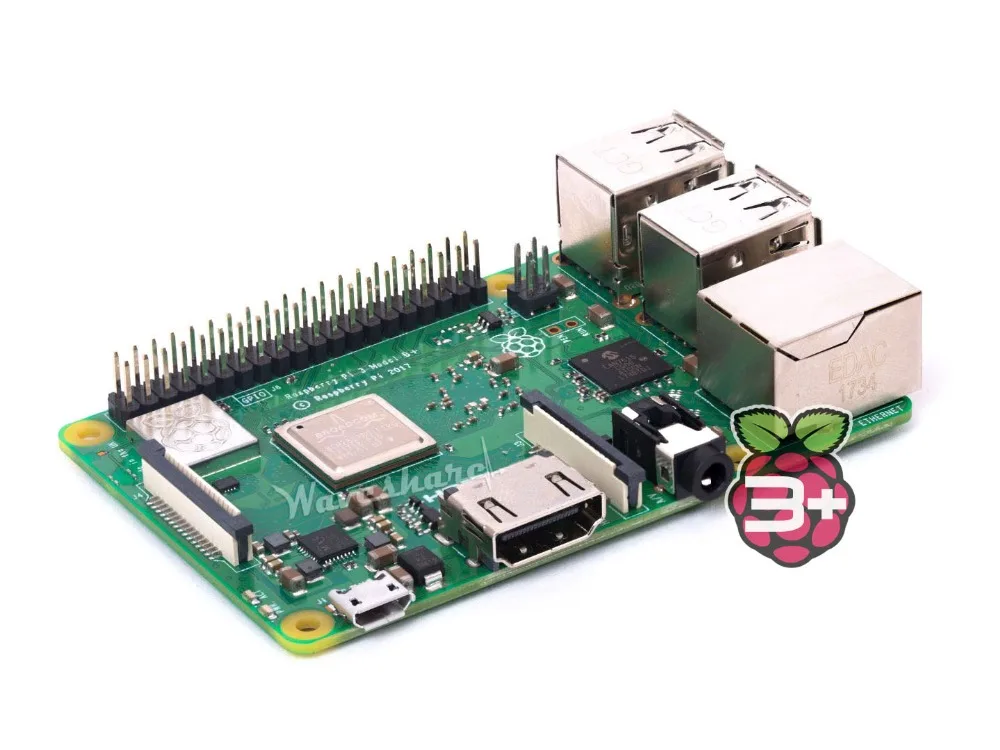

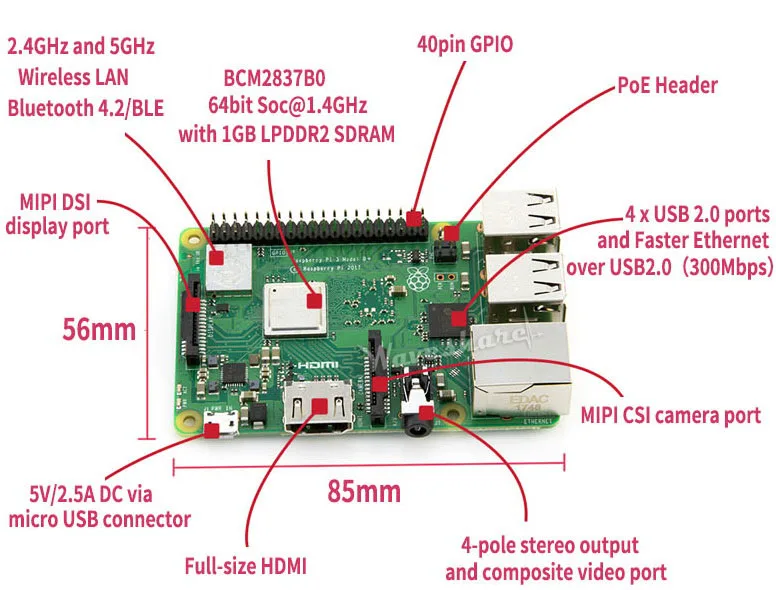

Raspberry Pi 3 Model B + Технические характеристики
● Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
● 1 Гб LPDDR2 SDRAM
● 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
● Гигабитный Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с)
● Расширенная 40-контактный GPIO header
● Полноразмерный HDMI
● 4 порта USB 2,0
● Порт камеры CSI для подключения камеры Raspberry Pi
● Порт DSI для подключения сенсорного экрана Raspberry Pi
● 4-полюсный стереовыходной и композитный видеопорт
● Порт Micro SD для загрузки вашей операционной системы и хранения данных
● 5V/2.5A DC вход питания
● Поддержка Ethernet (PoE) (требуется отдельная шляпа PoE)

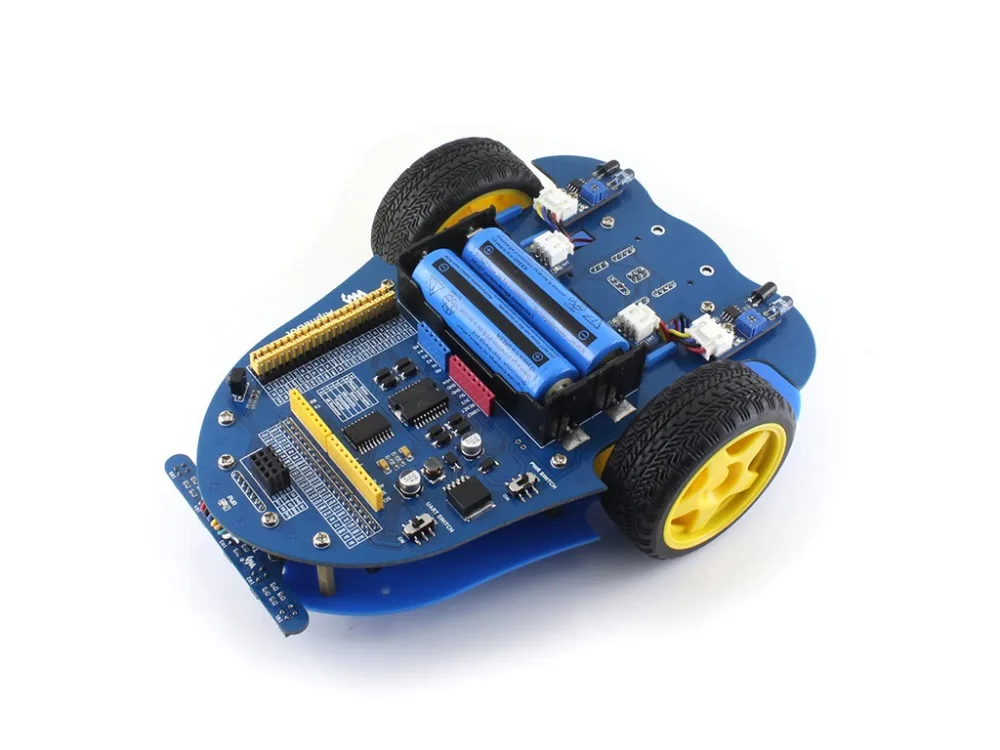

Характеристики AlphaBot● Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба
● Расширенный заголовок Arduino, ПОДДЕРЖКА Arduino shields

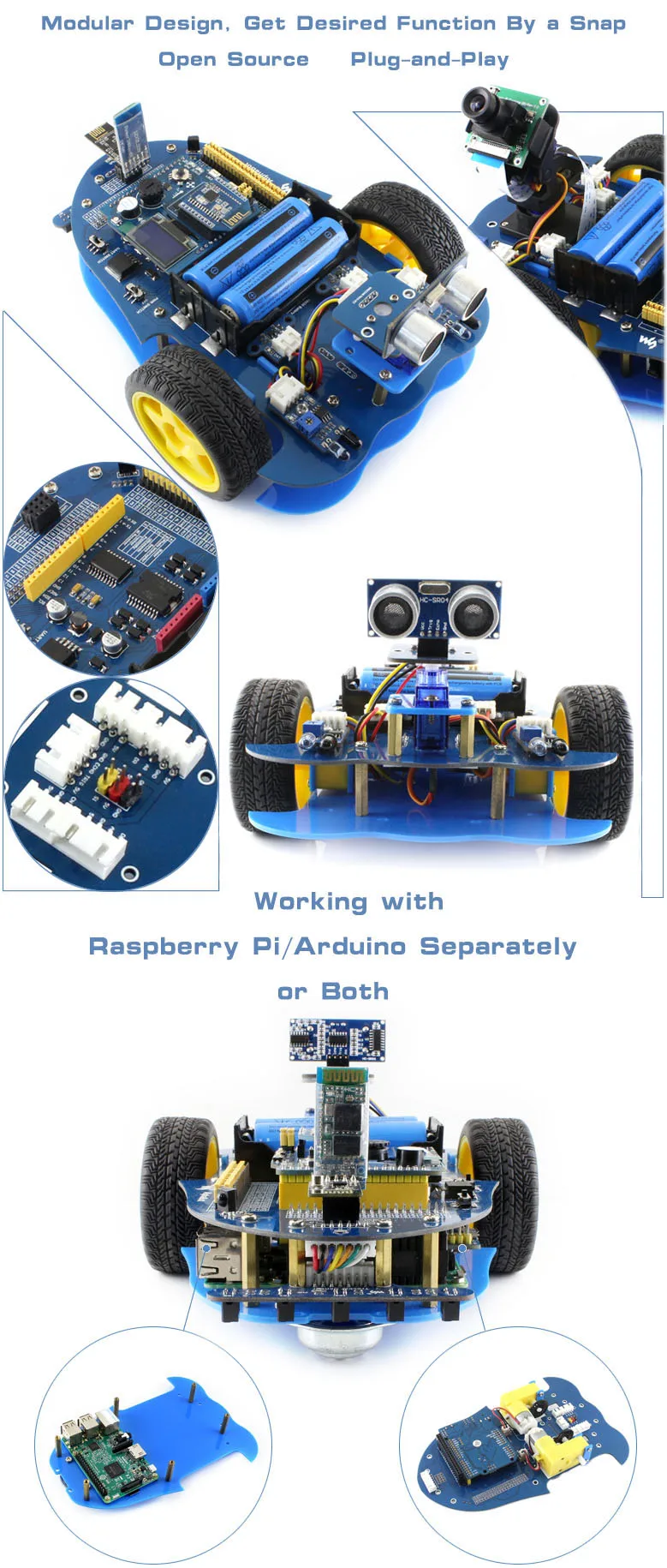

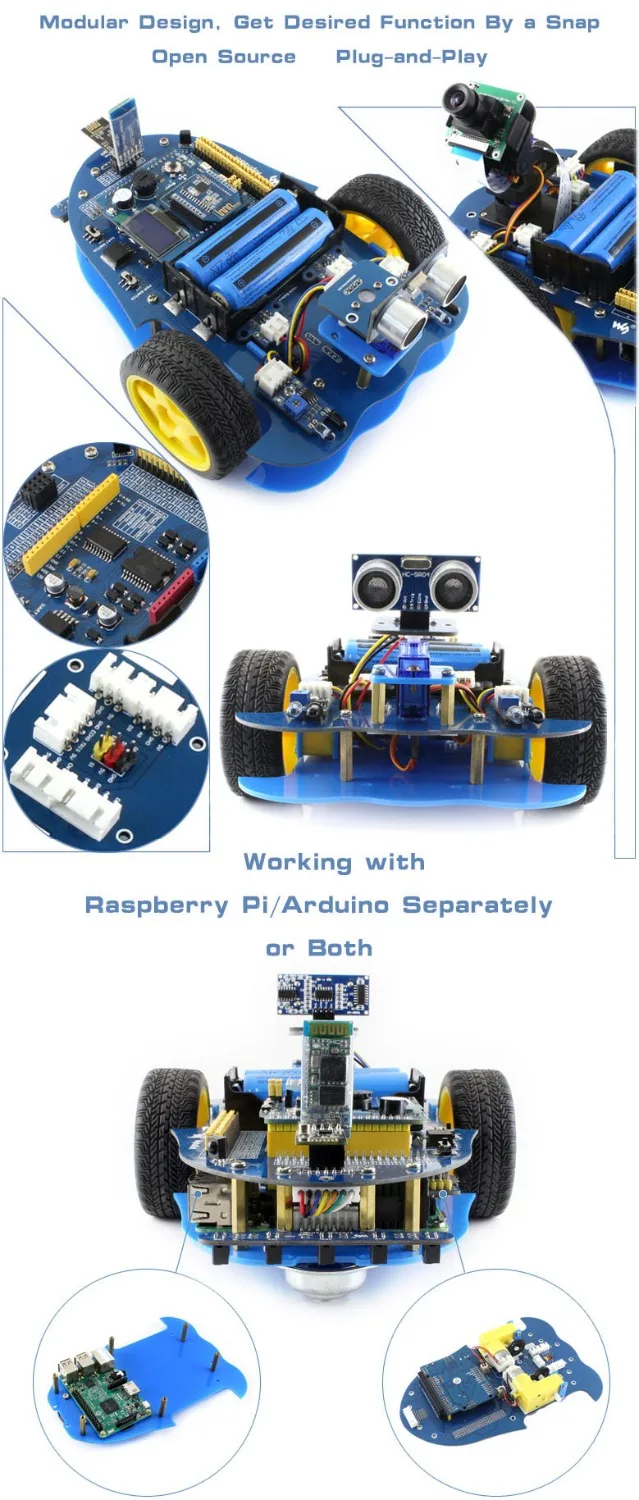

● Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов.
● LM298P драйвер двигателя с диодной защитной схемой, больше безопасности
● LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino
● TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

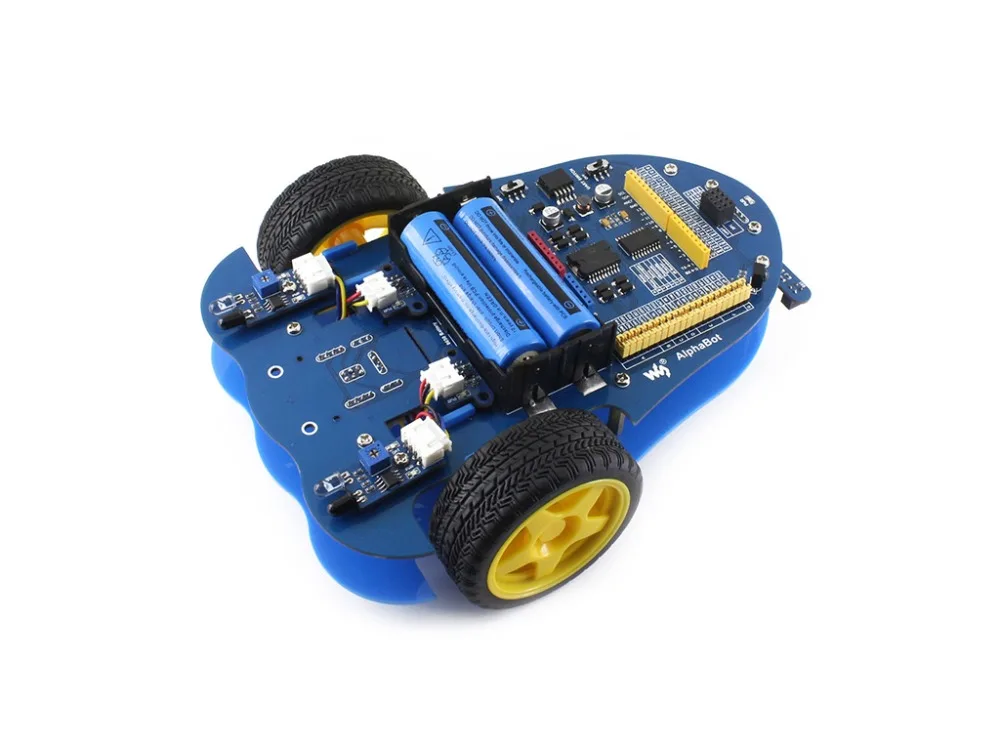

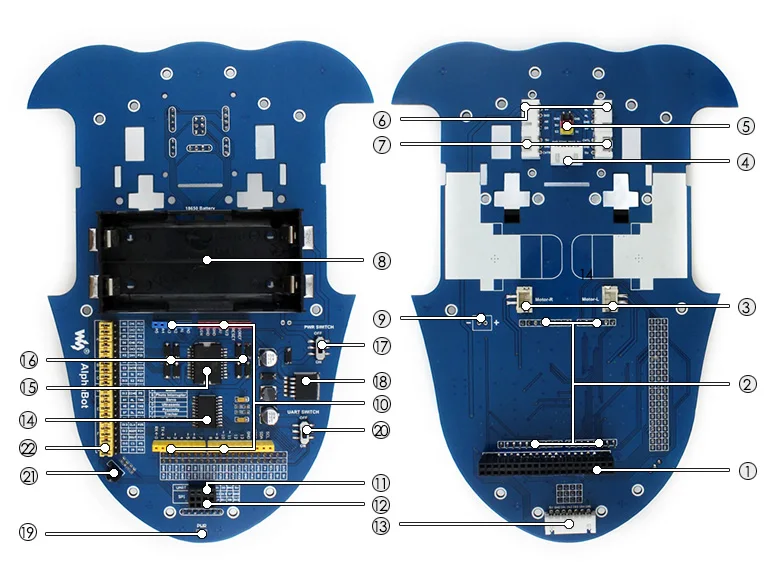

Что на материнской плате AlphaBot
1. Raspberry Pi интерфейс:Для подключения Raspberry Pi
2. Интерфейс Arduino:Для подключения Arduino
3. Интерфейс двигателя
4. Интерфейс ультразвукового модуля
5. Интерфейс модуля сервопривода
6. Модуль обхода препятствий
7. Интерфейс измерения скорости
8. Держатель батареи:Поддерживает аккумуляторы 18650
9. Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания
10. Расширительный заголовок Arduino:Для подключения щитов Arduino
11. Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth
12. Интерфейс SPI:Для подключения беспроводного модуля NRF24L01
13. Интерфейс модуля отслеживания линии
14. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
15. LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока
16. Анти-обратный диод
17. Выключатель питания
18. LM2596:5V регулятор
19. Индикатор питания
20. Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino
21. ИК-приемник:Управляйте роботом удаленно через инфракрасный
22. Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

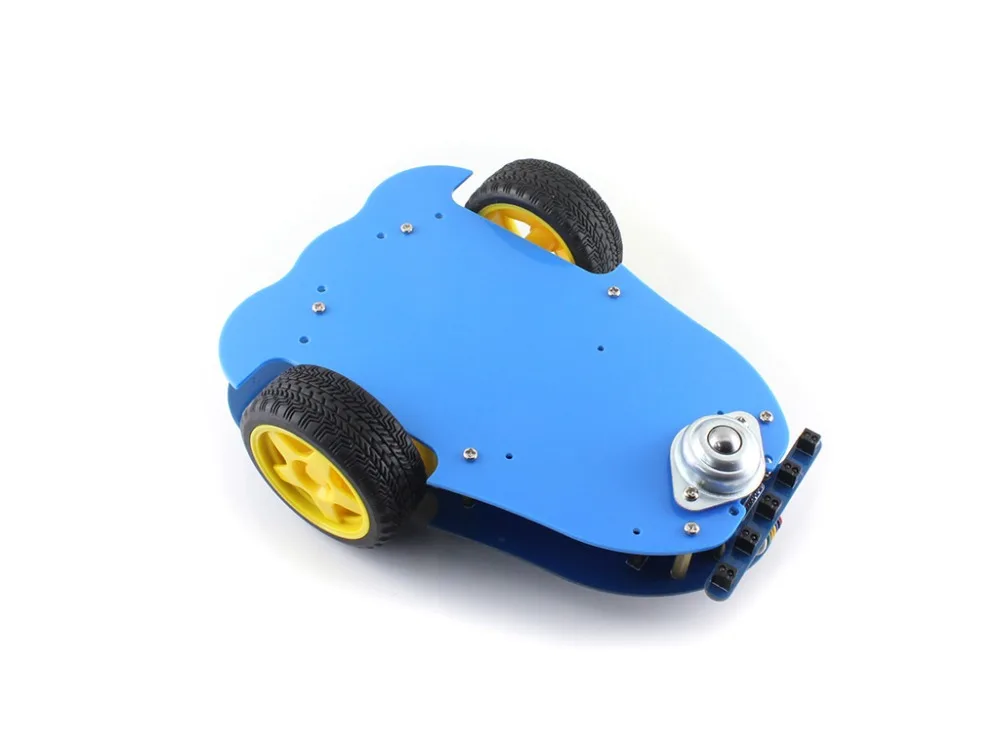

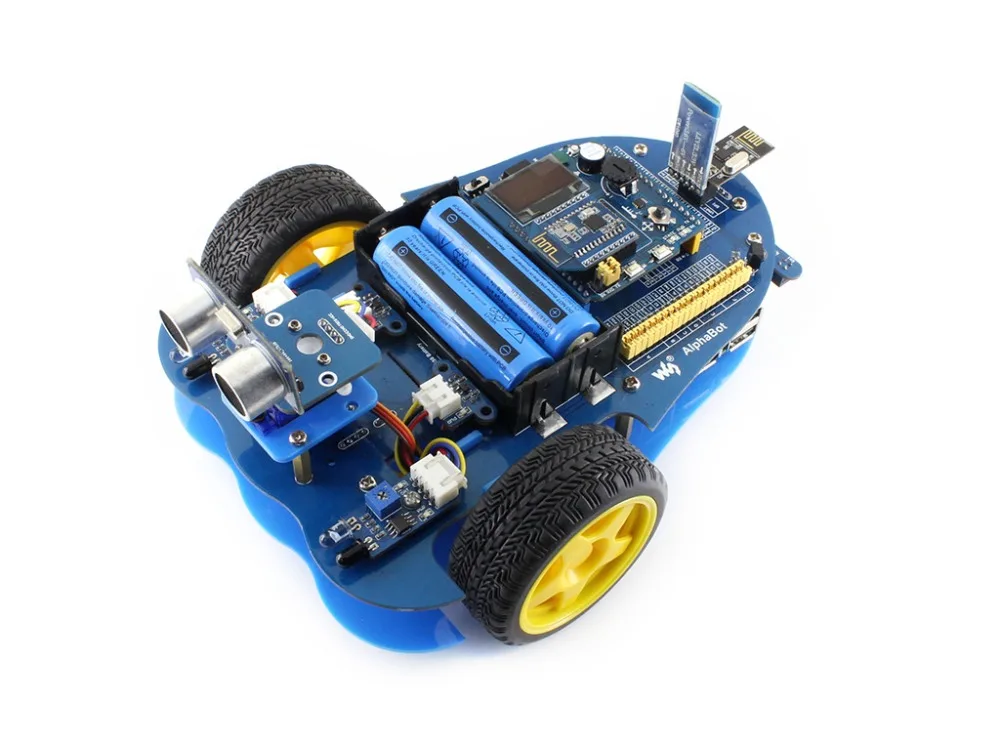

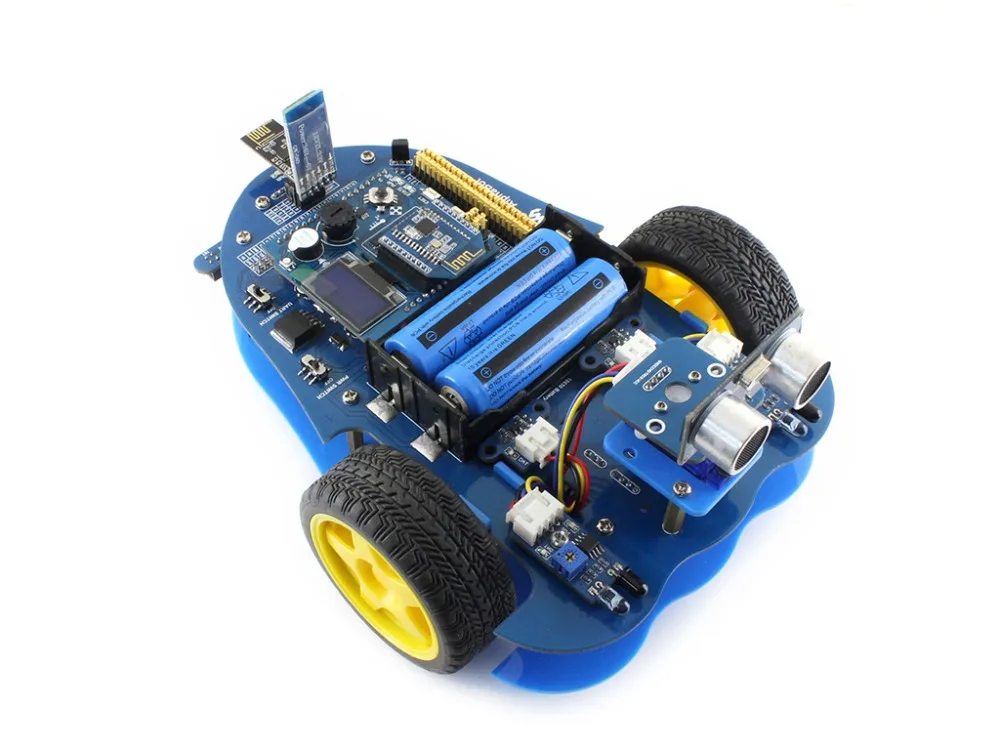

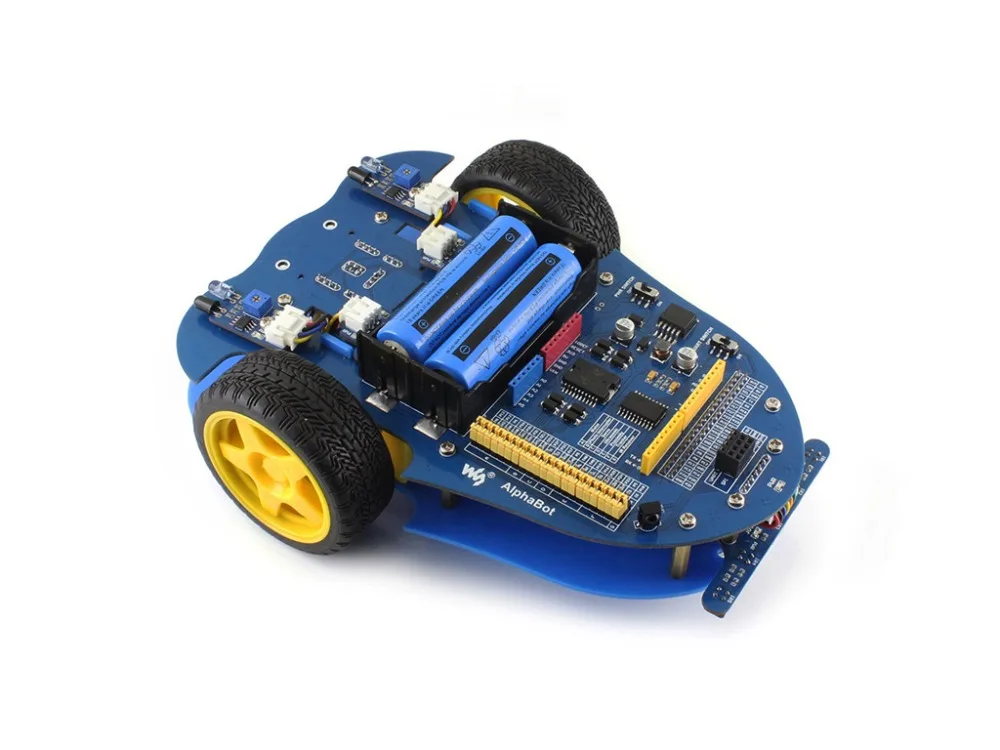

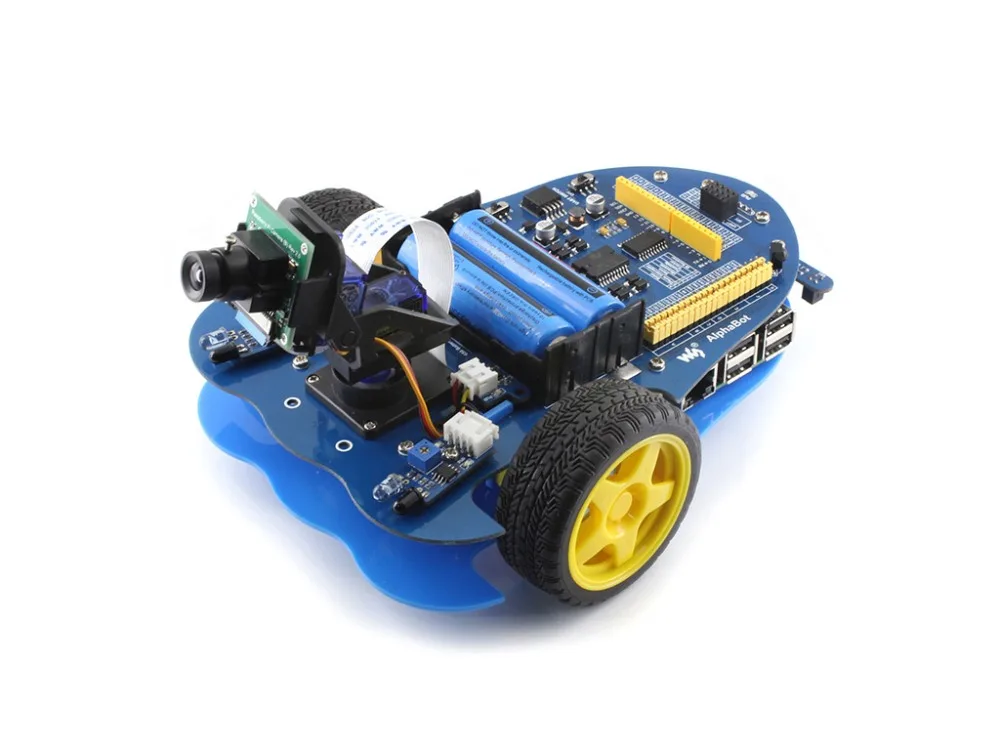

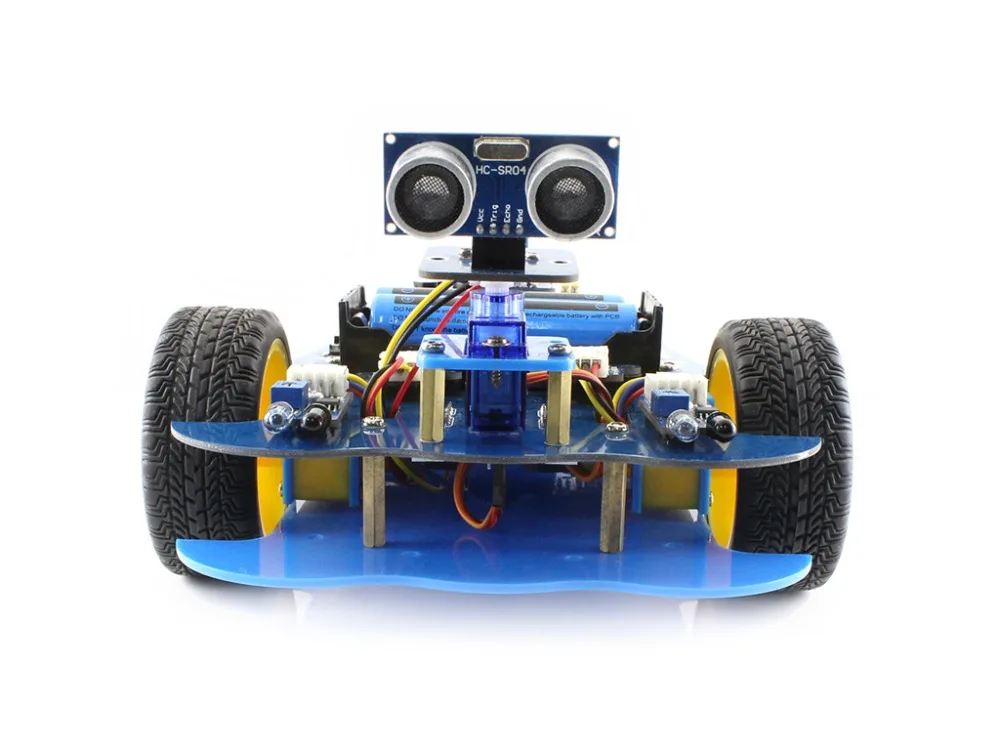

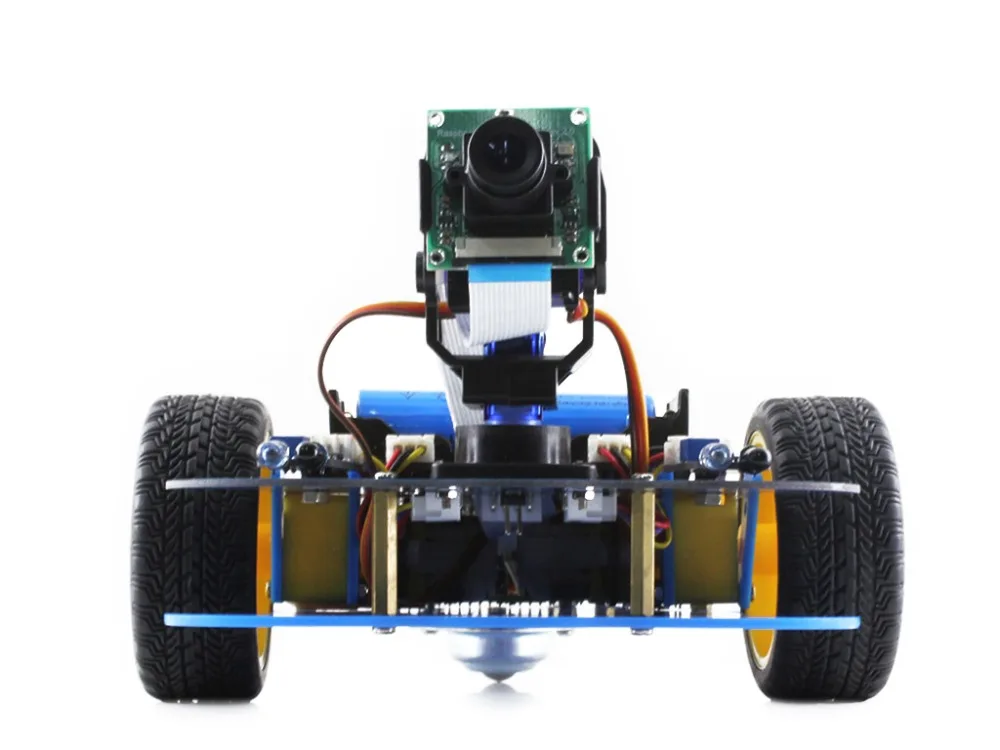

Фотографии
Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.
Ресурсы для развитияВики:Www.waveshare.com/wiki/AlphaBot
Руководство по выборуСодержимое посылка
Продукты
Товар
Описание
AlphaBot
AlphaBot-Ar-Basic
AlphaBot-Ar-Bluetooth
AlphaBot-Pi Acc Pack
AlphaBot-Pi
AlphaBot-Pi3 B +
Raspberry pi 3 model b
Raspberry pi 3 model b
√
Raspberry Pi 3 Model B +
Raspberry Pi 3 Model B +
√
UNO PLUS
Улучшенная Плата управления, Совместимость с Arduino
√
√
Комплект шасси AlphaBot
Материнская плата, колеса, драйверы и т. Д.
√
√
√
√
√
√
Датчик отслеживания
Модуль отслеживания линии
√
√
√
√
√
√
Датчик прерывания фотосъемки
Модуль измерения скорости (2 шт.)
√
√
√
√
√
√
Инфракрасный датчик приближения
Модуль обхода препятствий (2 шт.)
√
√
√
√
√
√
ИК-пульт дистанционного управления
Дистанционно Управляйте роботом
√
√
√
√
√
√
SG90
Сервопривод
√
√
√
√
√
Ультразвуковой датчик
Ультразвуковое Предотвращение препятствий, измерение расстояния
√
√
Защитный аксессуар
Дополнительные аксессуары, Совместимость с Arduino
√
Двухрежимный Bluetooth
Двухрежимный модуль Bluetooth
√
Камера RPi (B)
Raspberry Pi камера, регулируемый фокус
√
√
√
Карта Micro SD 16 Гб
Sd-карта Miro 16 ГБ, класс 10
√
√
√
Адаптер питания 5V 3A
Обеспечивает питание 5 В 3 А, разъем micro USB
√
√
√
Примечание:AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, в которые входит плата управления.AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите Комплект «все в одном»: AlphaBot-Pi, AlphaBot-Pi3 B +
Посылка
Вес:0,606 кг
Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

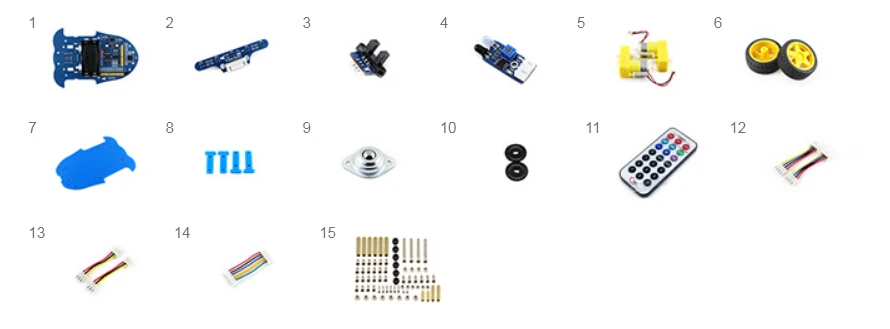

1. Материнская плата AlphaBot x1
2. Датчик отслеживания x1
3. Датчик прерывания фотосъемки x2
4. Инфракрасный датчик приближения x2
5. Мотор с коробкой передач 2 шт x1
6. AlphaBot колеса 2 шт x1
7. Акриловое шасси AlphaBot x1
8. Пластина крепления двигателя 4 шт. x1
9. omni-direction wheel x1
10. 20 слотов энкодер диск 2 шт x1
11. ИК-пульт дистанционного управления x1
12. XH2.54 4 см 4Pin 2 шт x1
13. XH2.54 4 см 3Pin 2 шт x1
14. XH2.54 4 см 7Pin x1
15. AlphaBot винты x1

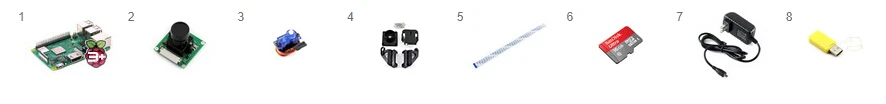

Дополнительные детали в комплекте
1. Raspberry Pi 3 Model B + x1
2. RPi камера (B) x1
3. SG90 servo x2
4. 2 DOF панорамирование и наклон комплект x1
5. 15pin FFC 25 см x1
6. Карта Micro SD 16 Гб x1
7. Мощность адаптер США стандарт 5V/3A micro x1
8. Кард-ридер Micro SD x 1(Бесплатно)
