Описание

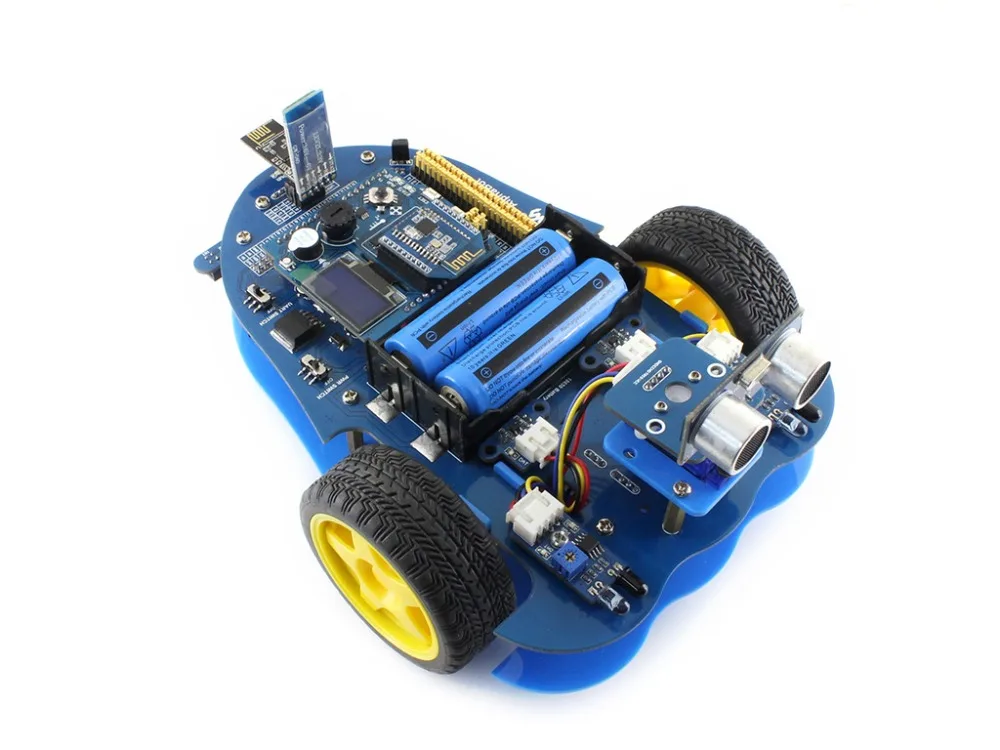

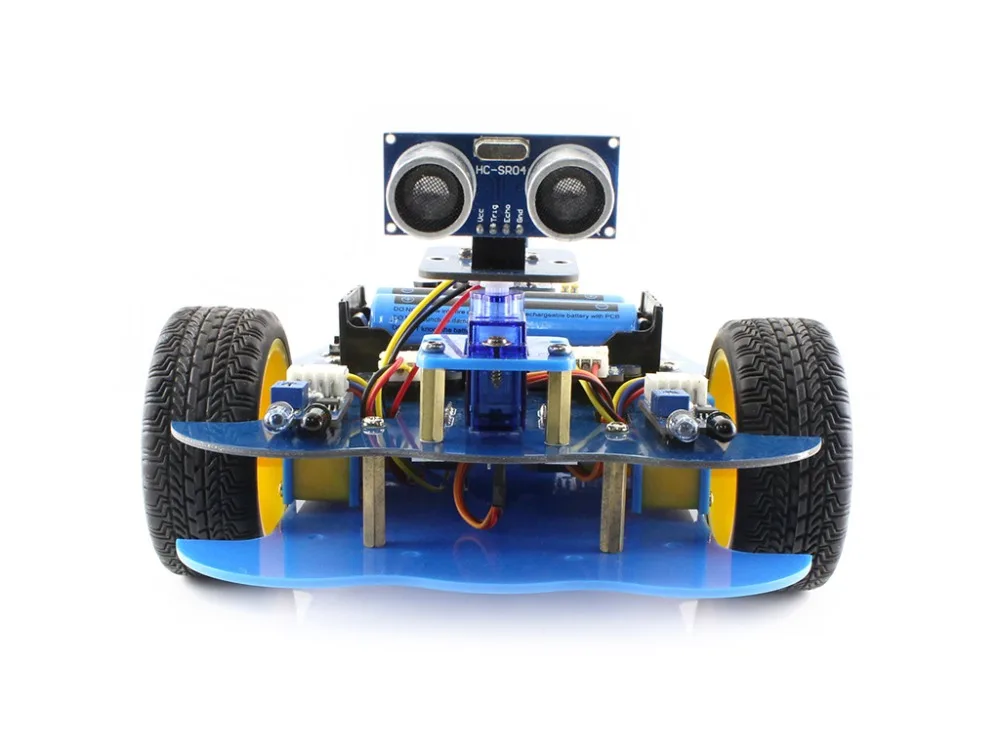

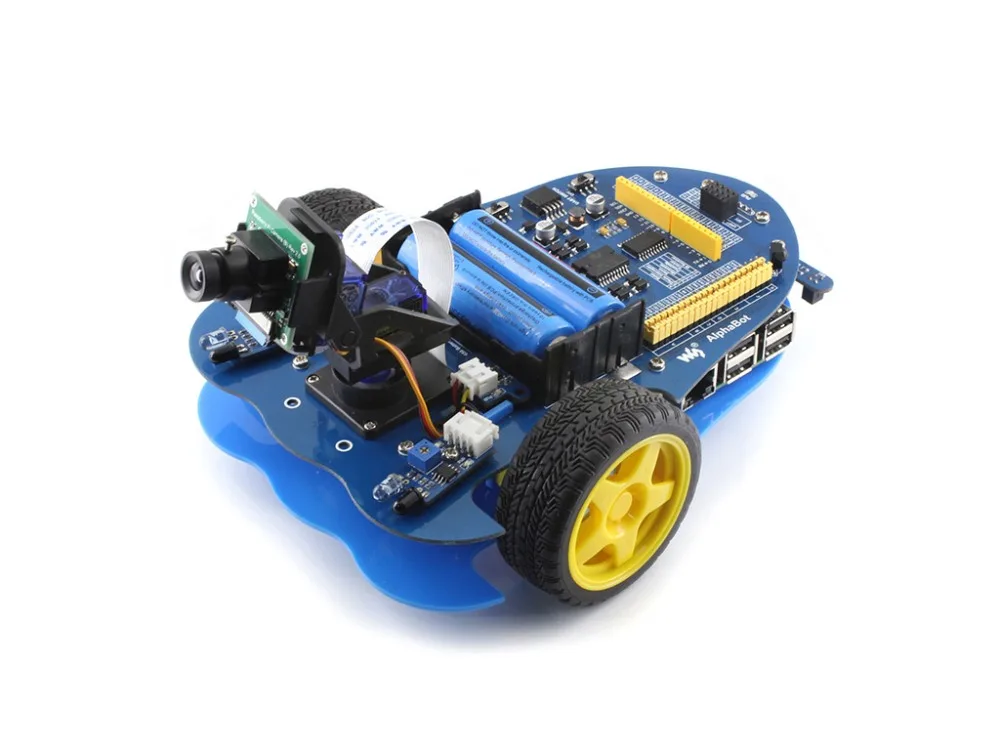

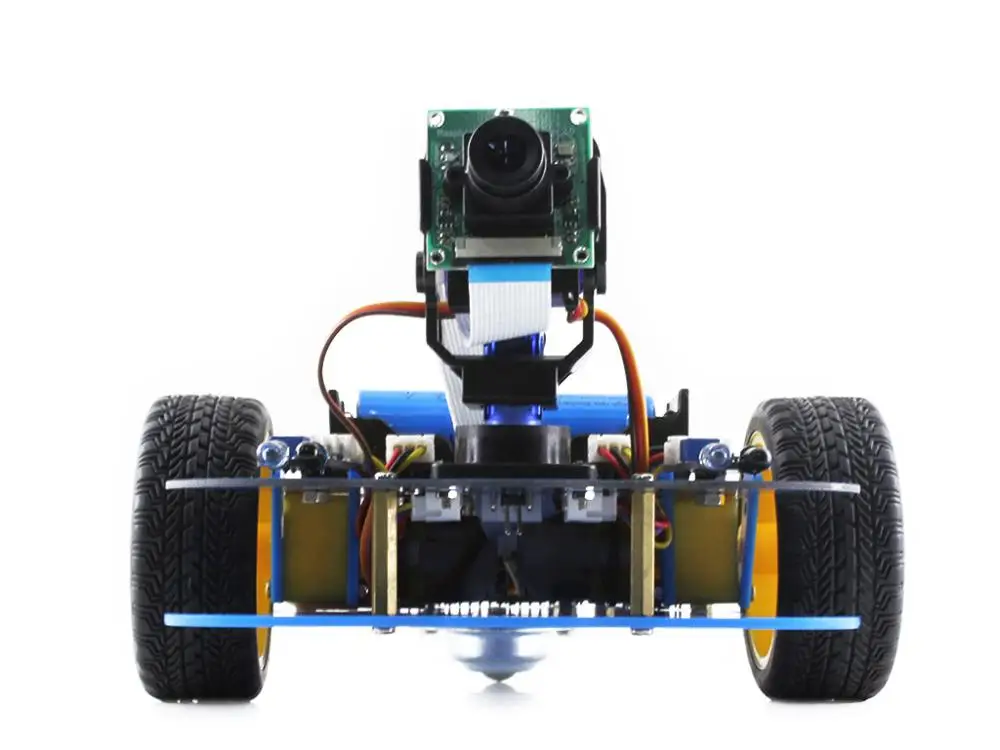

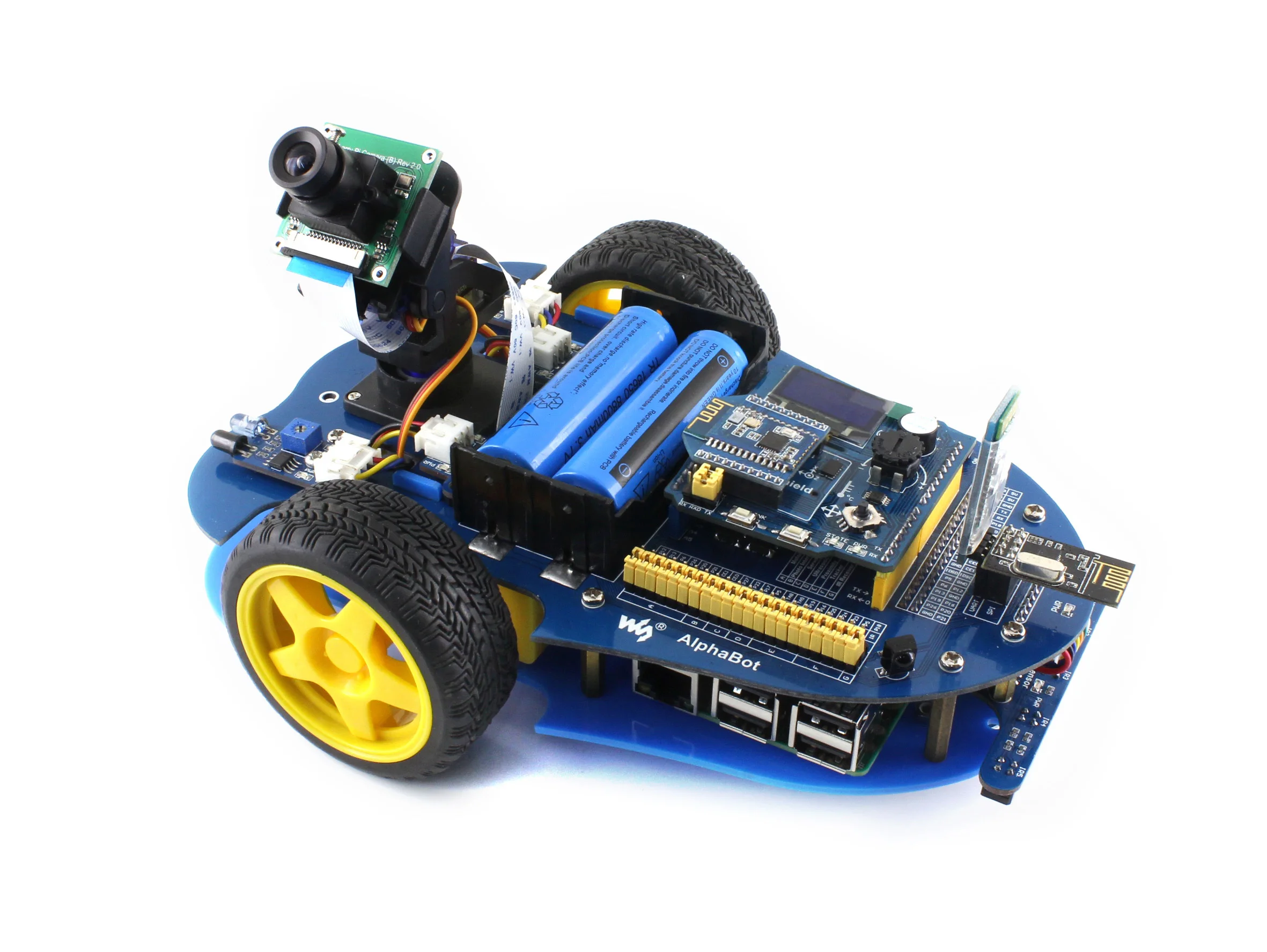

Этот комплект поставляется с роботизированной платформой Raspberry Pi 3 Model B +, AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

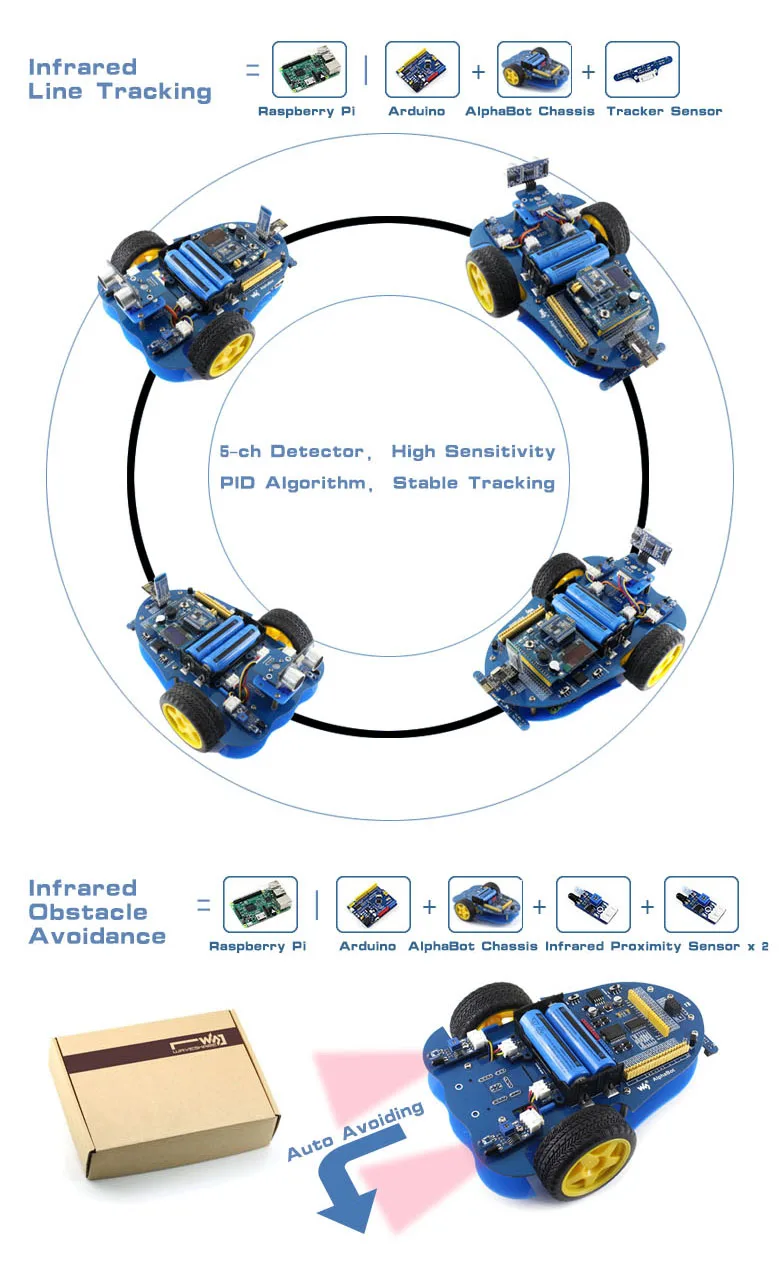

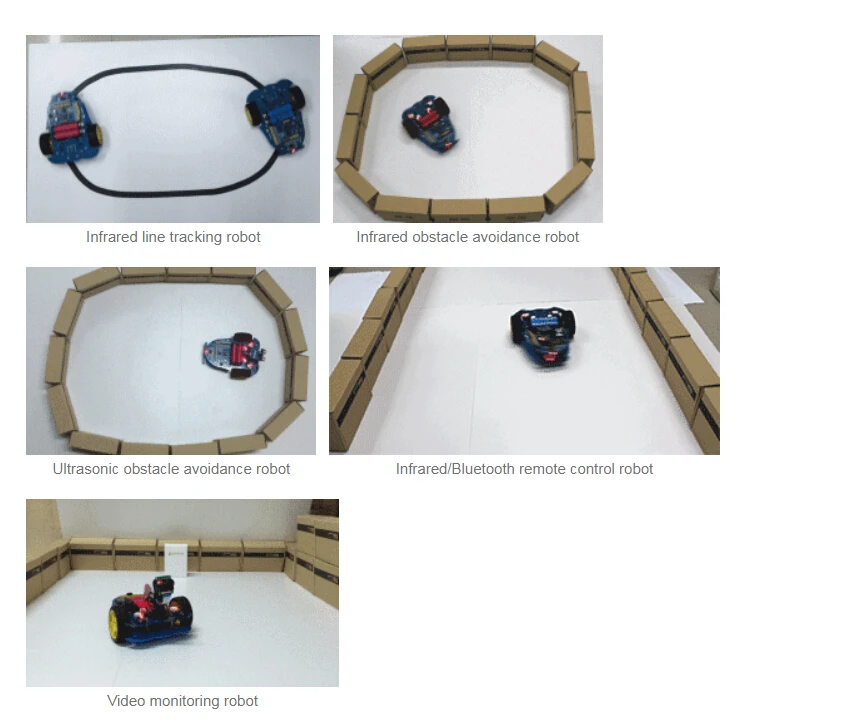

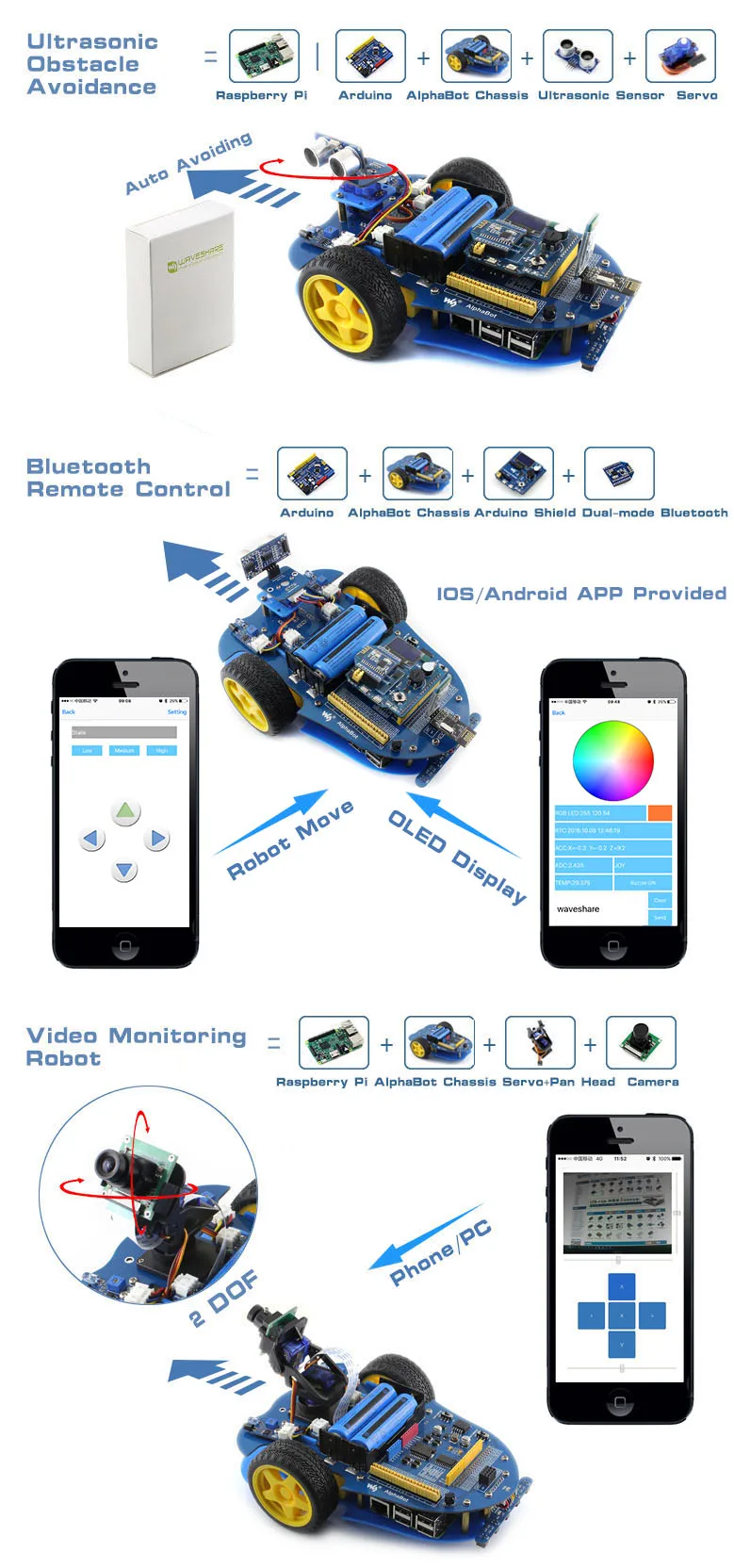

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

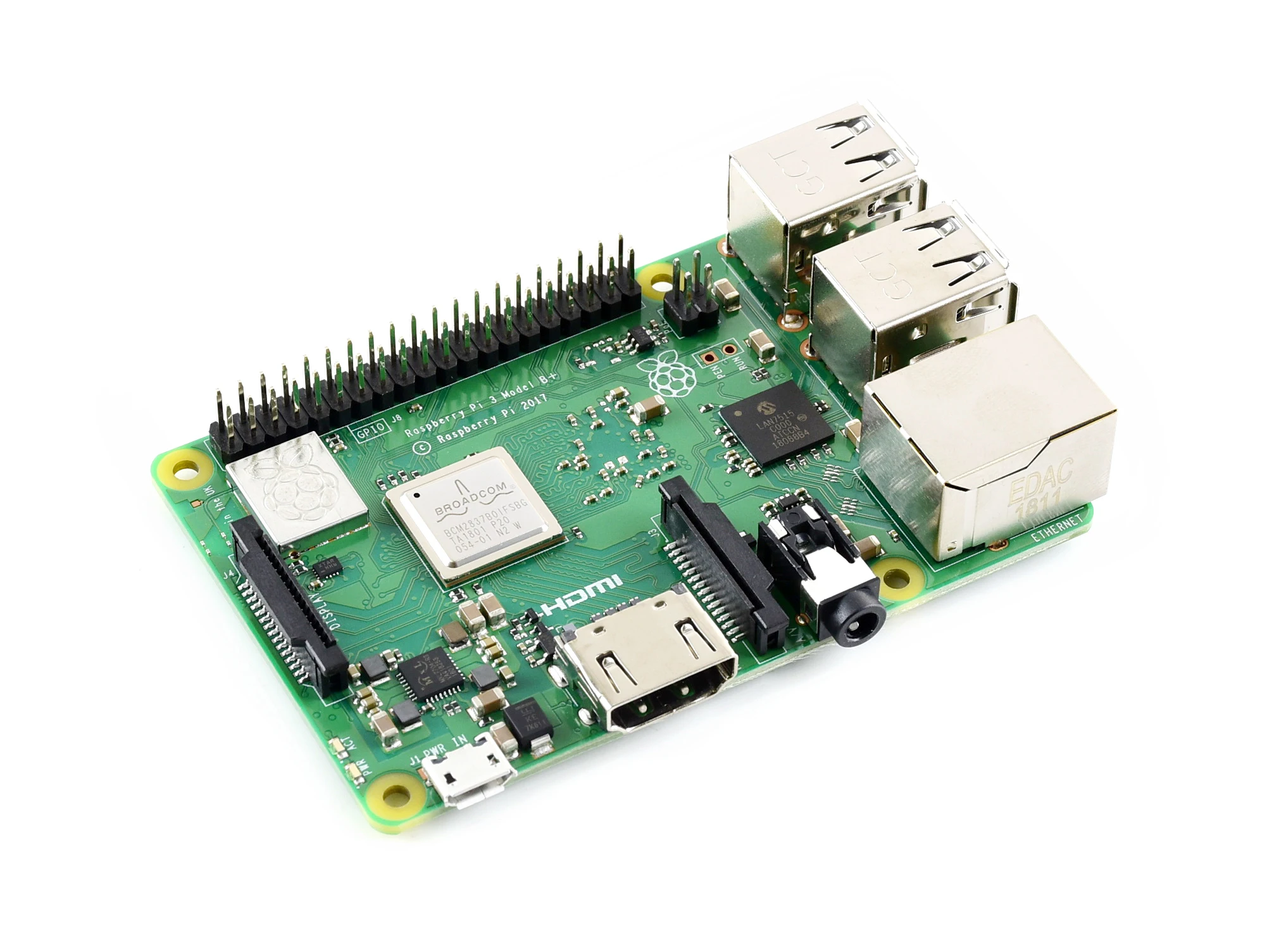

Raspberry Pi 3 Model B + Технические характеристики
Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
1 Гб LPDDR2 SDRAM
2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
Gigabit Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с)
Расширенный 40-контактный GPIO header
Полноразмерный HDMI
4 порта USB 2,0
Порт камеры CSI для подключения камеры Raspberry Pi
Порт DSI для подключения сенсорного экрана Raspberry Pi
4-полюсный стереовыходной и композитный видеопорт
Порт Micro SD для загрузки операционной системы и хранения данных
5V/2.5A DC вход питания
Поддержка Power-over-Ethernet (PoE) (требуется отдельная шляпа PoE)
Характеристики AlphaBotRaspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба
Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields
Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов.
LM298P драйвер двигателя с диодной защитной схемой, больше безопасности
LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino
TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

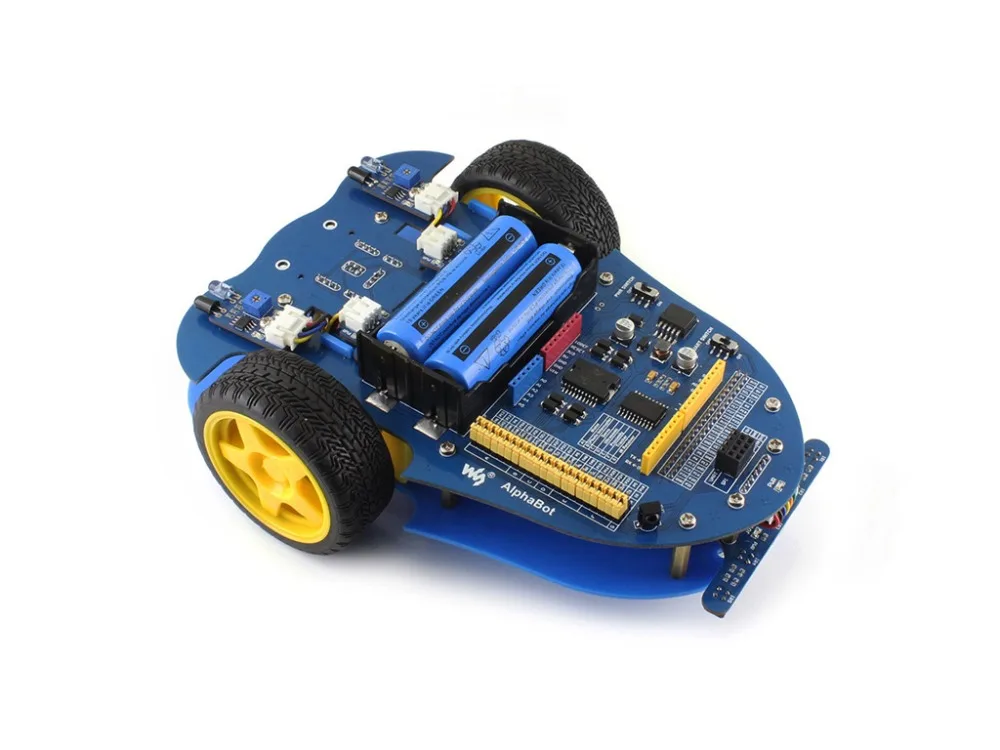

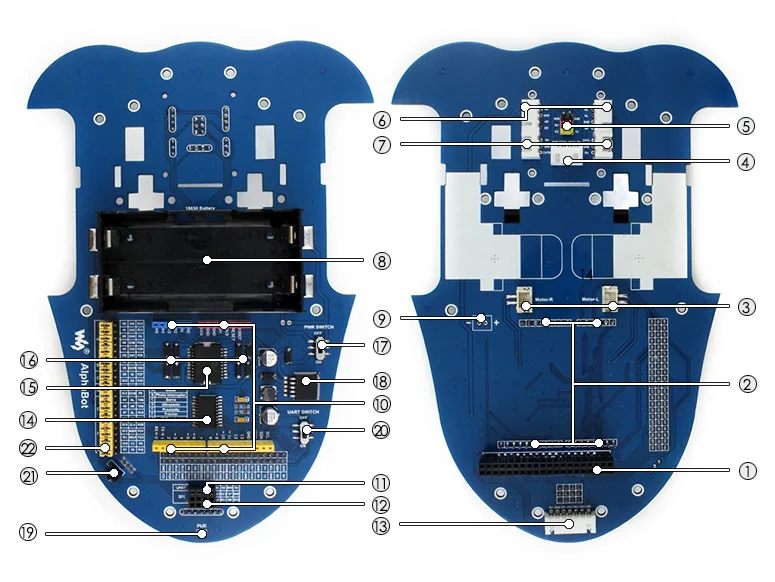

Что на материнской плате AlphaBot
Raspberry Pi интерфейс:Для подключения Raspberry Pi
Интерфейс Arduino:Для подключения Arduino
Интерфейс двигателя
Интерфейс ультразвукового модуля
Интерфейс сервомодуля
Модуль обхода препятствий интерфейс
Интерфейс измерения скорости
Держатель батареи:Поддерживает аккумуляторы 18650
Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания
Расширительный заголовок Arduino:Для подключения щитов Arduino
Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth
Интерфейс SPI:Для подключения беспроводного модуля NRF24L01
Интерфейс модуля отслеживания линии
TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока
Анти-обратный диод
Выключатель питания
LM2596:5V регулятор
Индикатор питания
Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino
ИК-приемник:Управляйте роботом удаленно через инфракрасный
Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

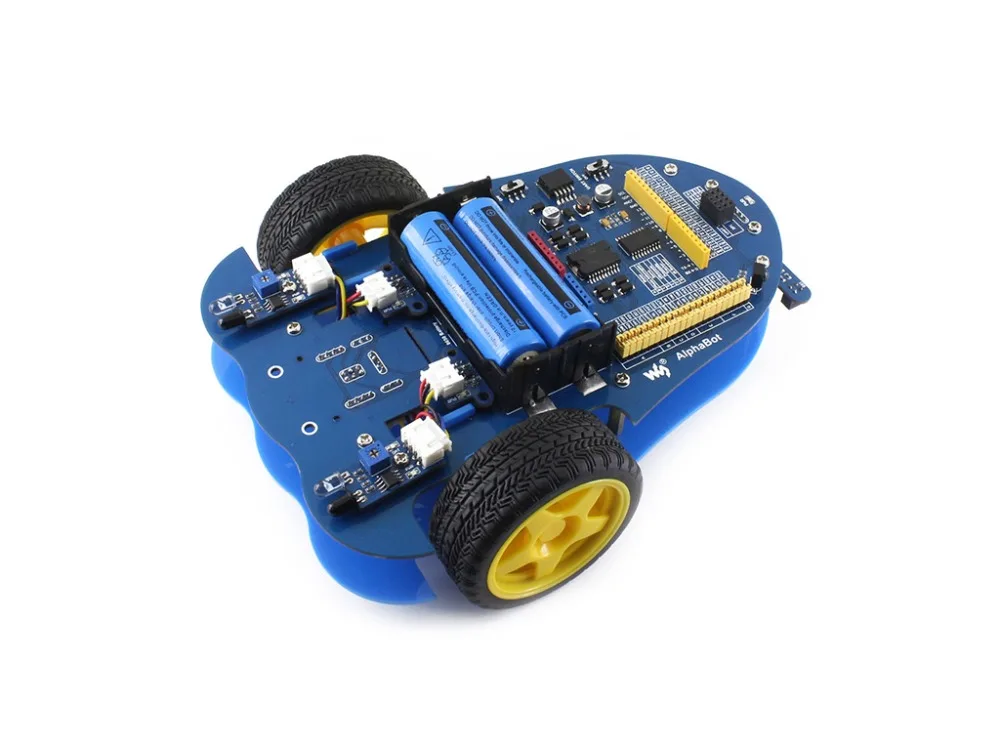

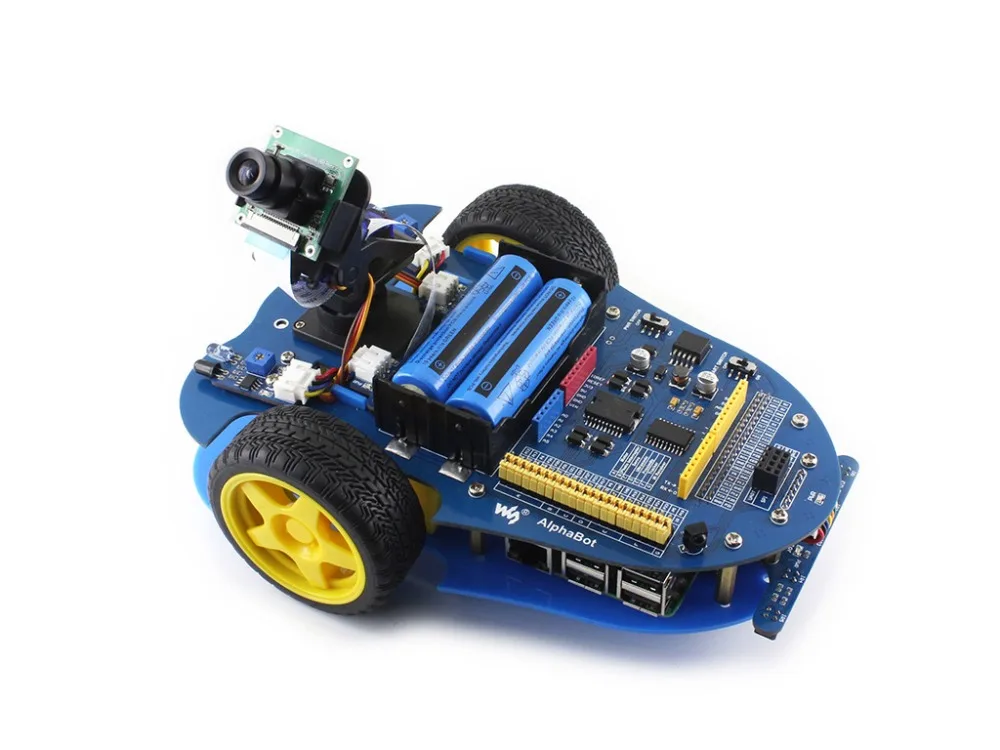

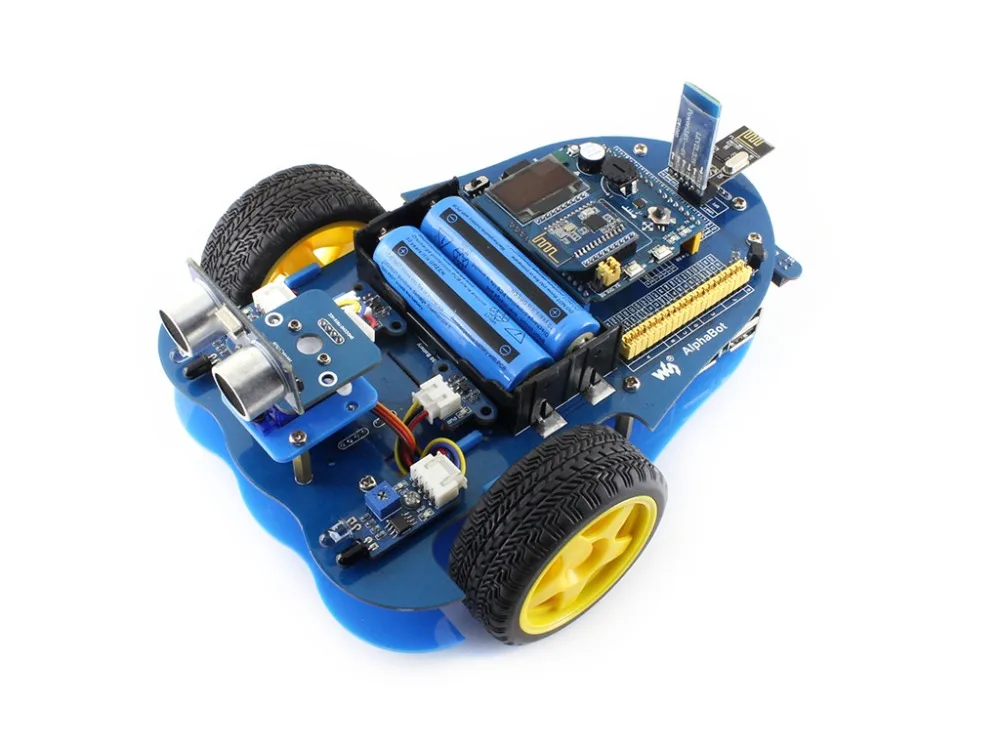

Фотографии
Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.
Ресурсы для развитияВики:Www.waveshare.com/wiki/AlphaBot
Руководство по выборуСодержимое посылка
Продукты
Товар
Описание
AlphaBot
AlphaBot-Ar-Basic
AlphaBot-Ar-Bluetooth
AlphaBot-Pi Acc Pack
AlphaBot-Pi
AlphaBot-Pi3 B +
Raspberry pi 3 model b
Raspberry pi 3 model b
√
Raspberry Pi 3 Model B +
Raspberry Pi 3 Model B +
√
UNO PLUS
Улучшенная Плата управления, Совместимость с Arduino
√
√
Комплект шасси AlphaBot
Материнская плата, колеса, драйверы и т. Д.
√
√
√
√
√
√
Датчик отслеживания
Модуль отслеживания линии
√
√
√
√
√
√
Датчик прерывания фотосъемки
Модуль измерения скорости (2 шт.)
√
√
√
√
√
√
Инфракрасный датчик приближения
Модуль обхода препятствий (2 шт.)
√
√
√
√
√
√
ИК-пульт дистанционного управления
Дистанционно Управляйте роботом
√
√
√
√
√
√
SG90
Сервопривод
√
√
√
√
√
Ультразвуковой датчик
Ультразвуковое Предотвращение препятствий, измерение расстояния
√
√
Защитный аксессуар
Дополнительные аксессуары, Совместимость с Arduino
√
Двухрежимный Bluetooth
Двухрежимный модуль Bluetooth
√
Камера RPi (B)
Raspberry Pi камера, регулируемый фокус
√
√
√
Карта Micro SD 16 Гб
Sd-карта Miro 16 ГБ, класс 10
√
√
√
Адаптер питания 5V 3A
Обеспечивает питание 5 В 3 А, разъем micro USB
√
√
√
Примечание: AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, в которые входит плата управления. AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot-Pi,AlphaBot-Pi3 B +
Посылка
Вес:0,606 кг
Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.
Материнская плата AlphaBot x1
Датчик отслеживания x1
Датчик прерывания фотосъемки x2
Инфракрасный датчик приближения x2
Мотор с коробкой передач 2 шт x1
AlphaBot колеса 2 шт x1

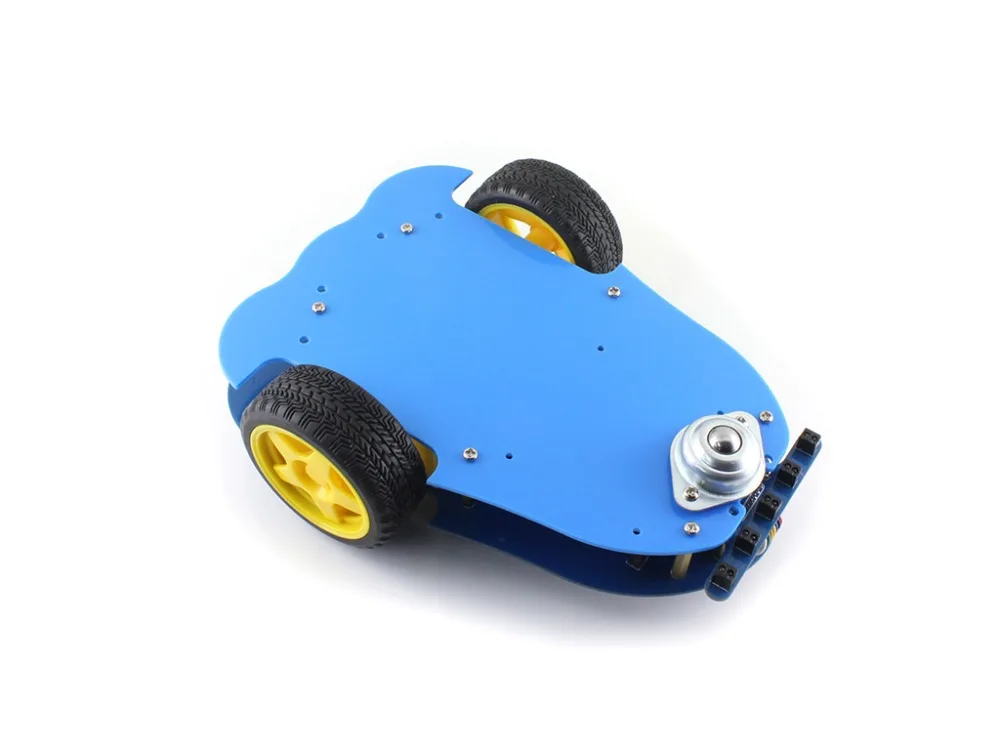

AlphaBot акриловое шасси x1
Пластина крепления двигателя 4 шт. x1
Omni-direction wheel x1
20 слотов энкодер диск 2 шт x1
ИК-пульт дистанционного управления x1
XH2.54 4 см 4Pin 2 шт x1
XH2.54 4 см 3Pin 2 шт x1
XH2.54 4 см 7Pin x1
AlphaBot винты x1

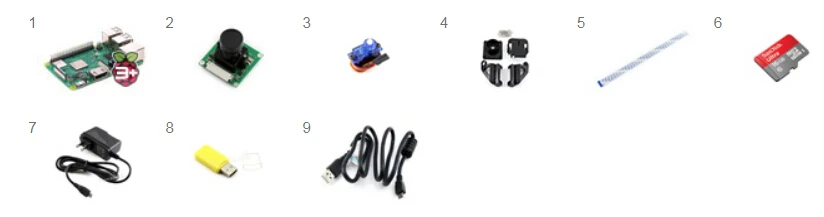

Дополнительные детали в комплекте
Raspberry Pi 3 Model B + x1

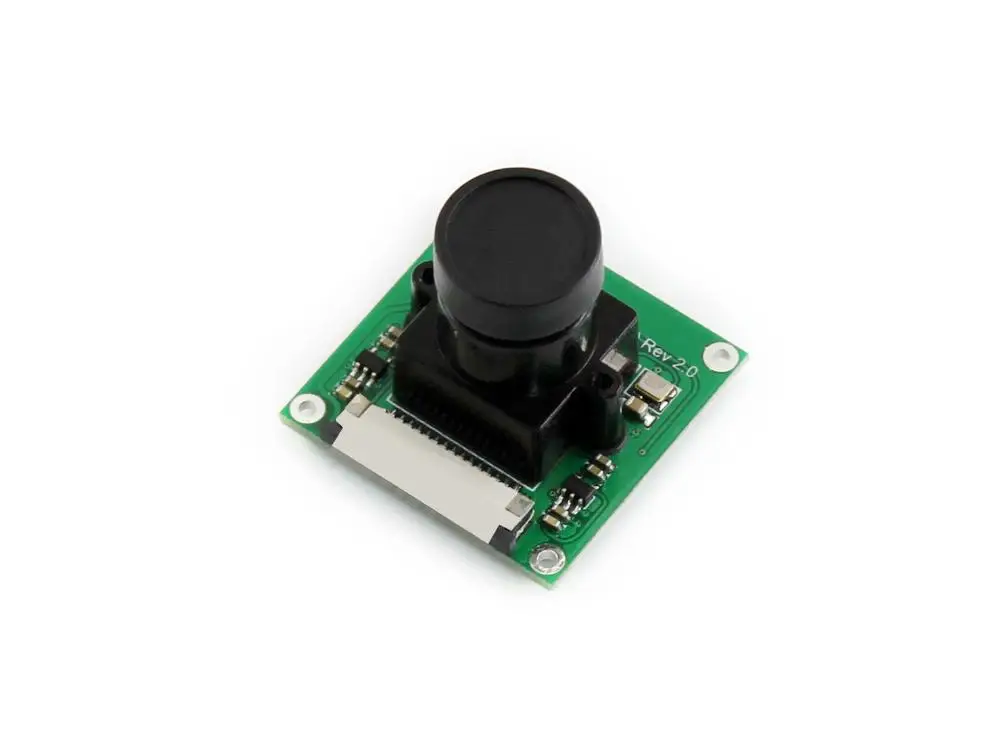

Камера RPi (B) x1
SG90 servo x2
2 DOF панорамирование и наклон комплект x1
15pin FFC 25 см x1
Карта Micro SD 16 Гб x1
Мощность адаптер США стандарт 5V/3A micro x1
Считыватель карт Micro SD x 1(Бесплатно)
Разъем USB типа A для кабеля micro B x1
