Европейская доставка порт MACH3 LPT, плата для разрыва, адаптер, контроллер, аксессуары A145 для гравировального фрезерного станка с ЧПУ
Changzhou Rattm Motor Co., Ltd. - Надежность 94.25%
Более 1341 подписчиков, дата открытия магазина 25.10.2010
- Положительные оценки: 95% (81)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 21.03.2022

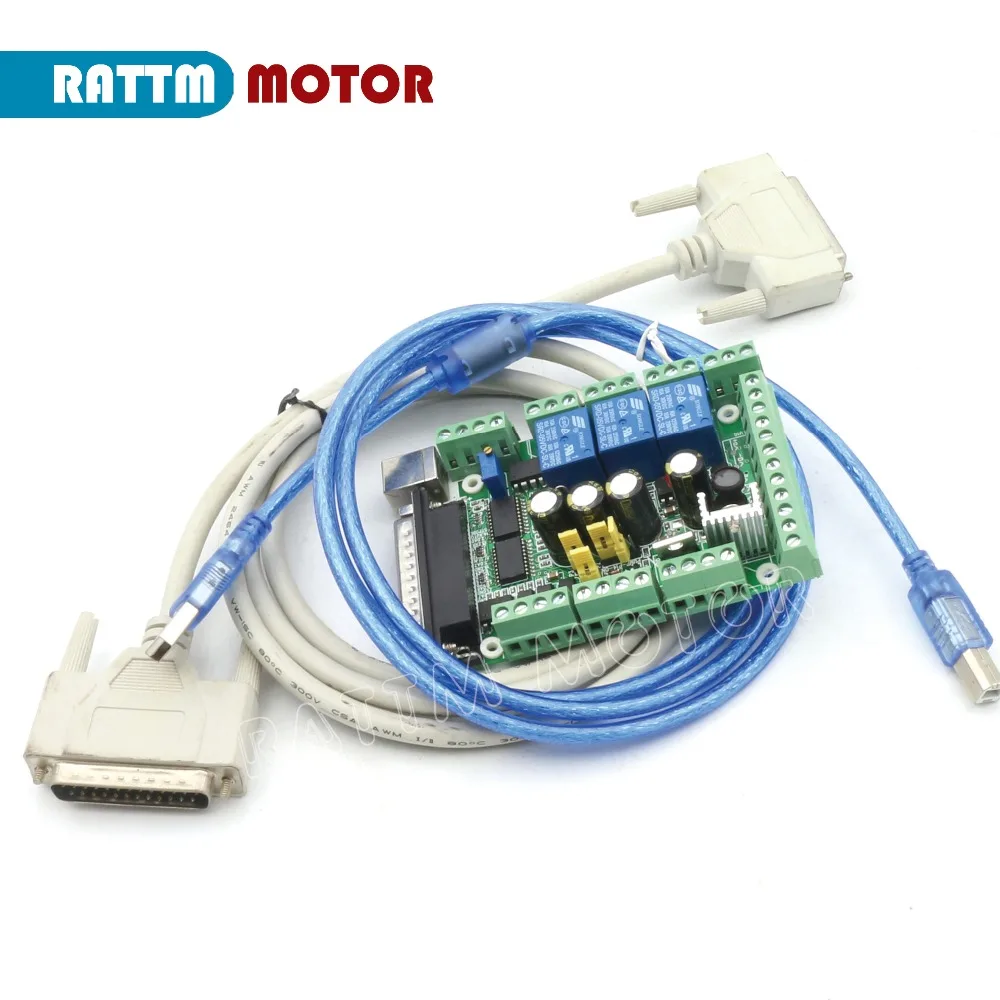

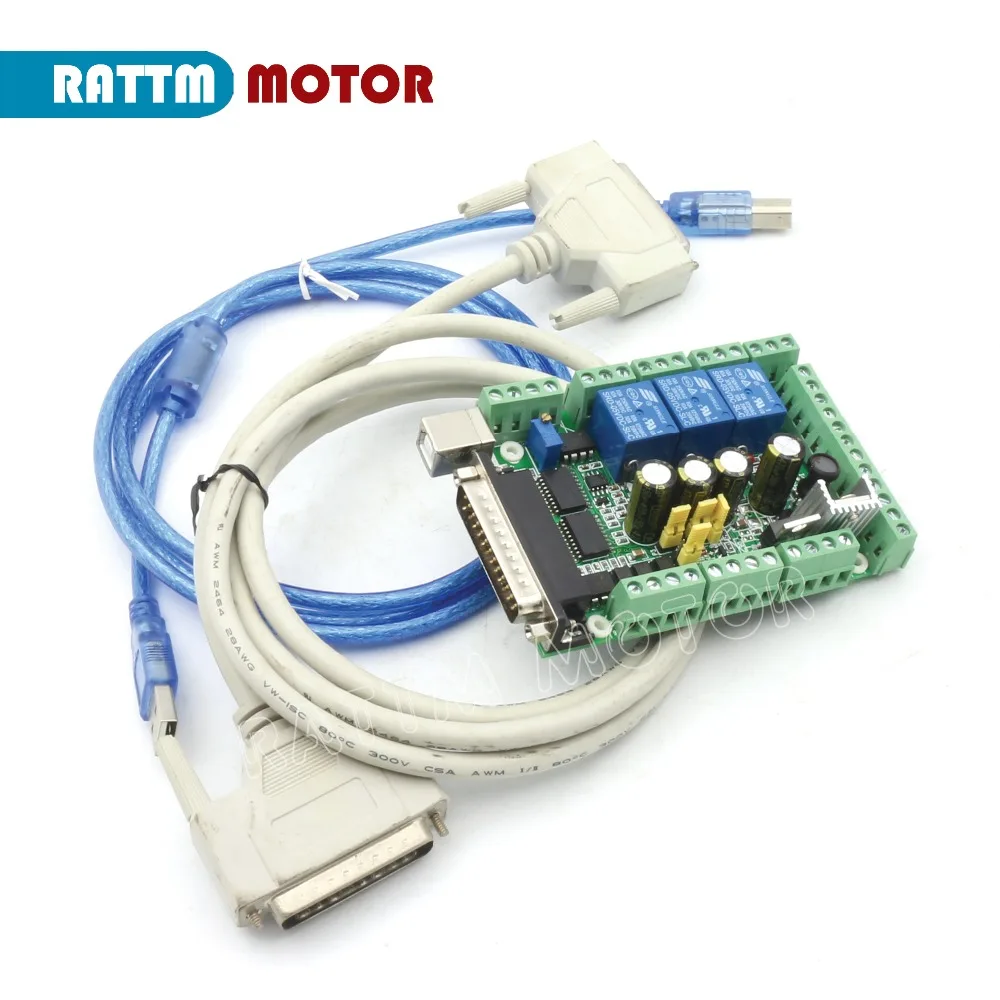

Посылка включает:

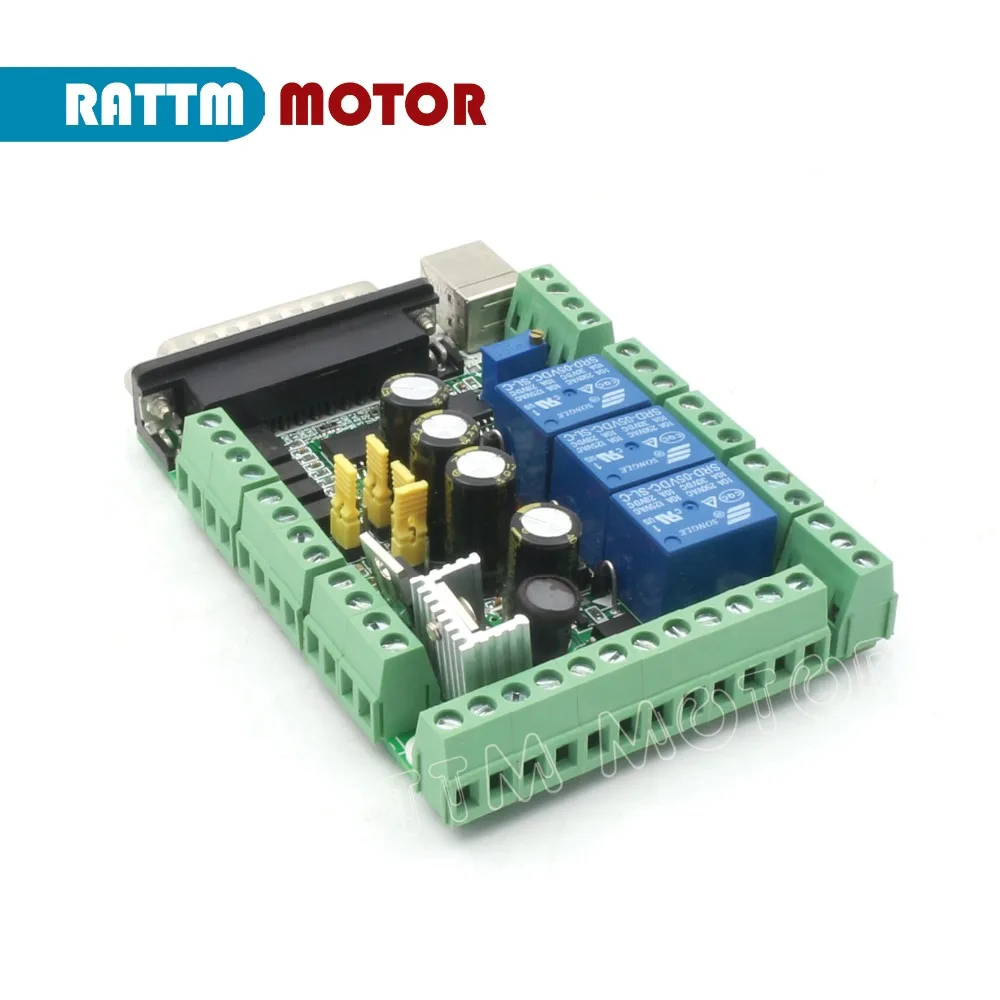

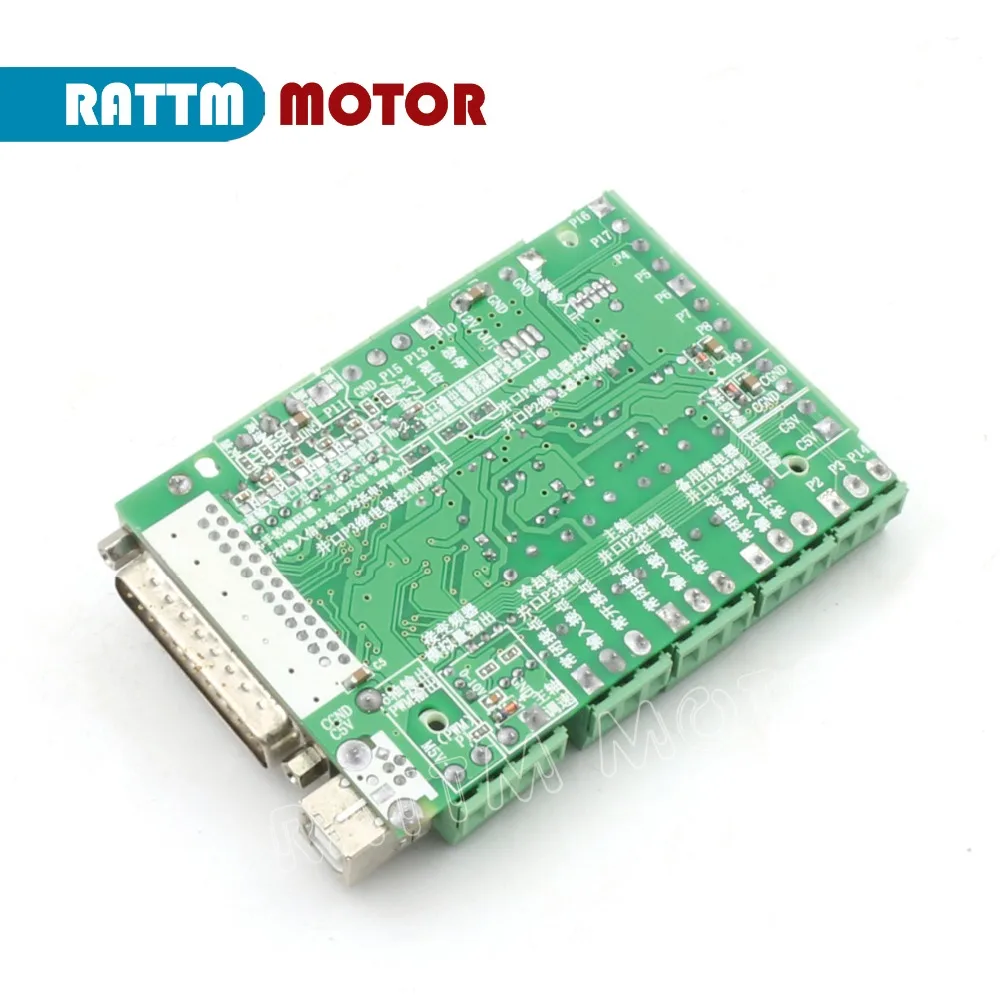

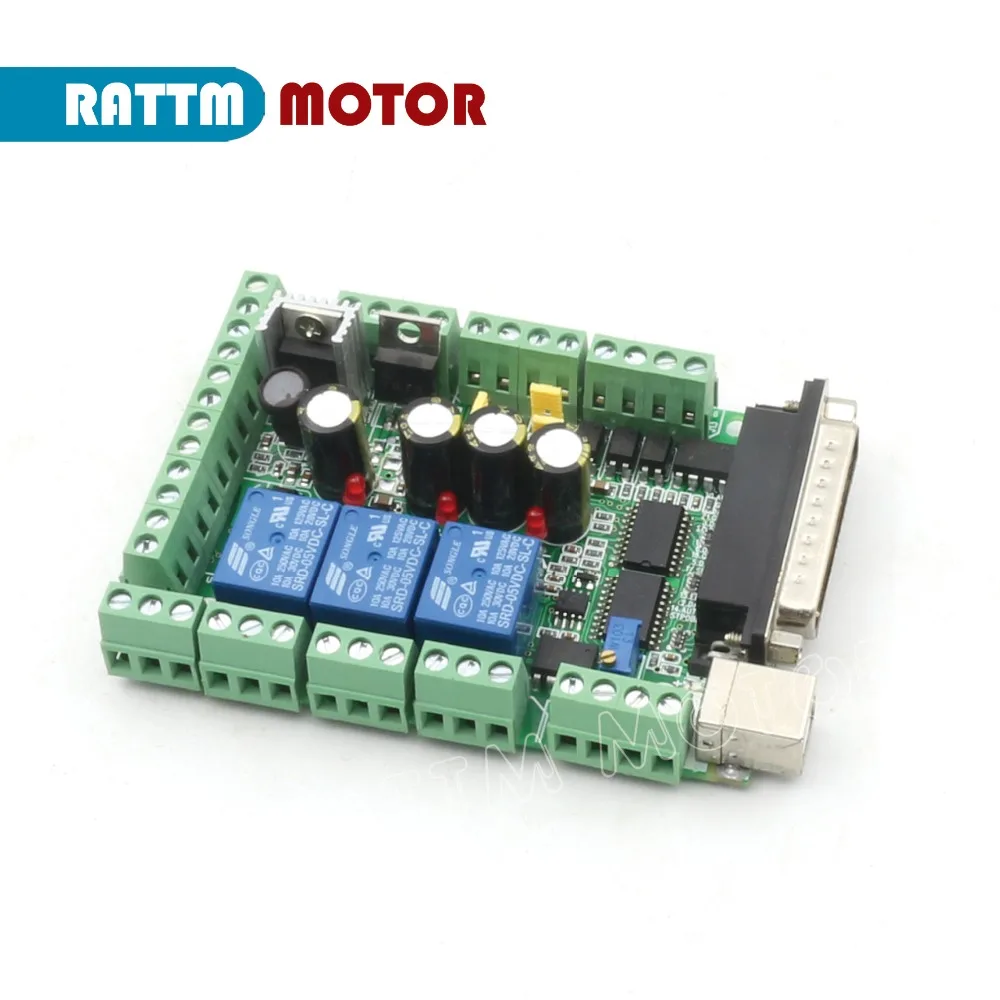

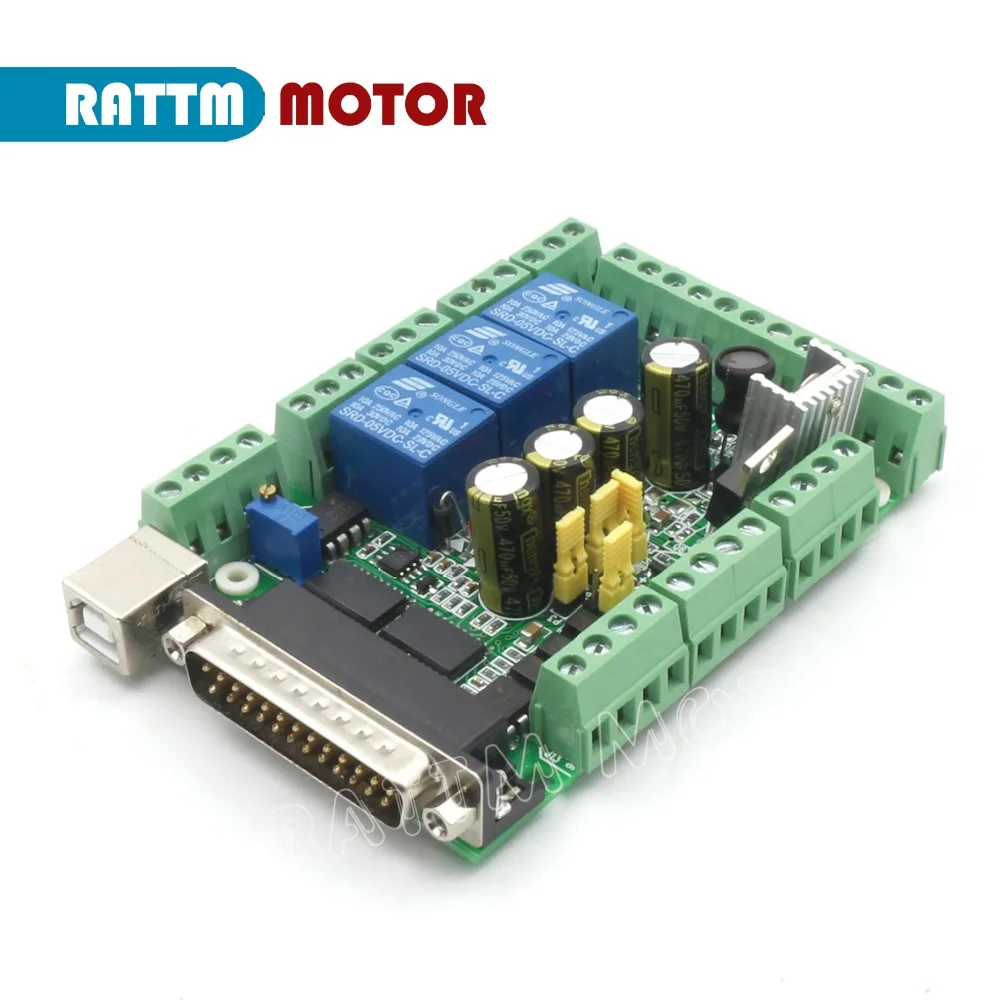

1 x 145A интерфейс Breakout Board
1 x параллельный кабель
1 х USB кабель
Руководство пользователя на английском языке будет отправлено МАИ
Описание:
Используется для обработки сигнала хост-компьютера (порт LPT), с программным обеспечением системы CNC MACH3 и динамической электрической периферийной машиной. Подходит для гравировального станка с ЧПУ, токарного станка с ЧПУ, станка плазменной обработки с ЧПУ, гравировального станка с лазерной гравировкой, фрезерных станков с ЧПУ, обрабатывающих центров и других станков. С хост-компьютером и программным обеспечением серии MACH3, это может быть наиболее экономически эффективной системой CNC.
Особенности:
Специальный высокоскоростной чип используется для обработки входных и выходных сигналов (I/O). Он способен сделать машину стабильной работой, с особенностями корректировки и увеличения сигналов, удаляющих ненужные сигналы беспокойства.
Порт LPT компьютера обеспечивает индивидуальную подачу энергии, отделяя ее от источника питания других частей. Таким образом, компьютер и машинный инструмент эффективно изолируются. Это делает данные более безопасными, с дальнейшей страховкой безопасности и стабильности.
Есть 5 входных сигналов, общающихся с хост-компьютером, которые изолированы оптическим соединением. Среди изоляции оптической муфты, P11 и P12 высокоскоростной, который используется для подключения главного вала энкодера, или такой же требовательный сигнал, как и ручное колесо A, B. 12V-OUT и 5V-OUT интерфейс выходной мощности может использоваться для выбора необходимой мощности, такой как переключатель датчика Холла и переключатель приближения. Есть 5 входных портов, набор для ограничения, происхождения, ножа, запуска, остановки, скорости вращения шпинделя, ввода MPG и любой другой из 5 функций.
Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая как 6 axlslinking. Некоторые выходные порты имеют многоразовую функциональность. Между тем, один порт можно использовать только в качестве одной функции.
Есть 3 повтора, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения MACH3. Реле Вкл или ВЫКЛ может управляться через Управление программным обеспечением MACH3. Каждое реле привлекло сигнальную лампу, которая более интуитивно понятна и удобна. 3 реле могут использоваться для управления открыванием и закрытием жидкостной охлаждающей жидкости, охлаждающей жидкости, жидкостной охлаждающей жидкости и так далее. Они также могут использоваться для управления электромагнитным клапаном. P2 порт для шпинделя, P3 порт для охлаждающей жидкости, P4 порт может быть определен.
Высокоскоростная оптическая Соединительная изоляция используется для управления скоростью вращения шпинделя. Выходной порт Параллельный порт P1, который может выход ШИМ сигнал в пределах 2,5 кГц. На интерфейсной плате есть схема D/a, с ШИМ до 0-10 В. Схема может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Важно, чтобы Выход PWM и выход 0-10 В могли выбирать только один в два. Они не могут использоваться одновременно.
Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод или серводвигатель (Серводвигатель должен поддерживать цифровой сигнал). Выход-уровень 5 В.
Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного соединения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.
Характеристики:
Модель: MACH3V2.1-L
USB: Тип B
Размер: 11*7,5*2,4 см/4,3*2,95 * 0.9in
5 входных портов
Порт
Функция
P10
Аварийная остановка
P11
Защищены
P12
Защищены
P13
Лимит 3 axls
P15
Защищены
11 выходных портов
Порт
Функция
P4
X пульс
P5
X направление
P6
Y пульс
P7
Направление Y
P8
Z pulse
P9
Направление Z
P16
4 импульса
P17
4 направления
P2
Релейный порт
P3
Релейный порт
P14
Зарядный насос
Доставка
Пожалуйста, откройте посылка и проверьте, есть ли какие-либо повреждения перед подпиской, если есть некоторые повреждения, пожалуйста, не подписывайте и немедленно свяжитесь с нами
Мы отправляем товар в World widebut, если ваш заказ строгий, пожалуйста, свяжитесь с нами перед тем, как проверить детали и подтвердить.
Оплата
Мы принимаем кредитную карту, банковский перевод, western union,Moneygram и т. Д.
Оплата должна быть произведена в течение 48 часов с момента окончания аукциона
Импортные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти расходы оплачивает покупатель.
Проблемы и отзывы
Пожалуйста, дайте нам возможность решить любую проблему, когда у вас есть, мы заботимся о вашей проблеме, и мы постараемся сделать все возможное, чтобы решить ее.
В настоящее время мы являемся новым членом ebay и должны понимать обе стороны
Пожалуйста, напишите нам, прежде чем оставить отрицательный отзывы
Возврат средств
Когда у вас есть посылка, и вы не удовлетворены товаром, или это другая проблема, как сломанная, пожалуйста, сообщите нам подробную причину и Предоставьте фотографии
По любой причине требуется возмещение средств. Товар должен быть в оригинальном состоянии и не иметь повреждений. Покупатель несет ответственность за все расходы по доставке
Свяжитесь с нами
Добро пожаловать по всему миру, задавайте вопросы и задавайте вопросы. Мы постараемся сделать все возможное, чтобы получить отзывы по электронной почте клиента в течение 1-2 рабочих дней. Если нет, пожалуйста, проверьте почтовый ящик снова
Удовлетворение потребностей клиентов очень важно для нас.
-
ApplicationCNC adapter
-
axis4-axis 6-axis
-
ColorBlue
-
Name145A Breakout board
-
Place of OriginJiangsu, China (Mainland)
-
Вес логистики0.500
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер модели145A Breakout board
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)8
-
Размер логистики - длина (см)20
-
Размер логистики - ширина (см)15
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
