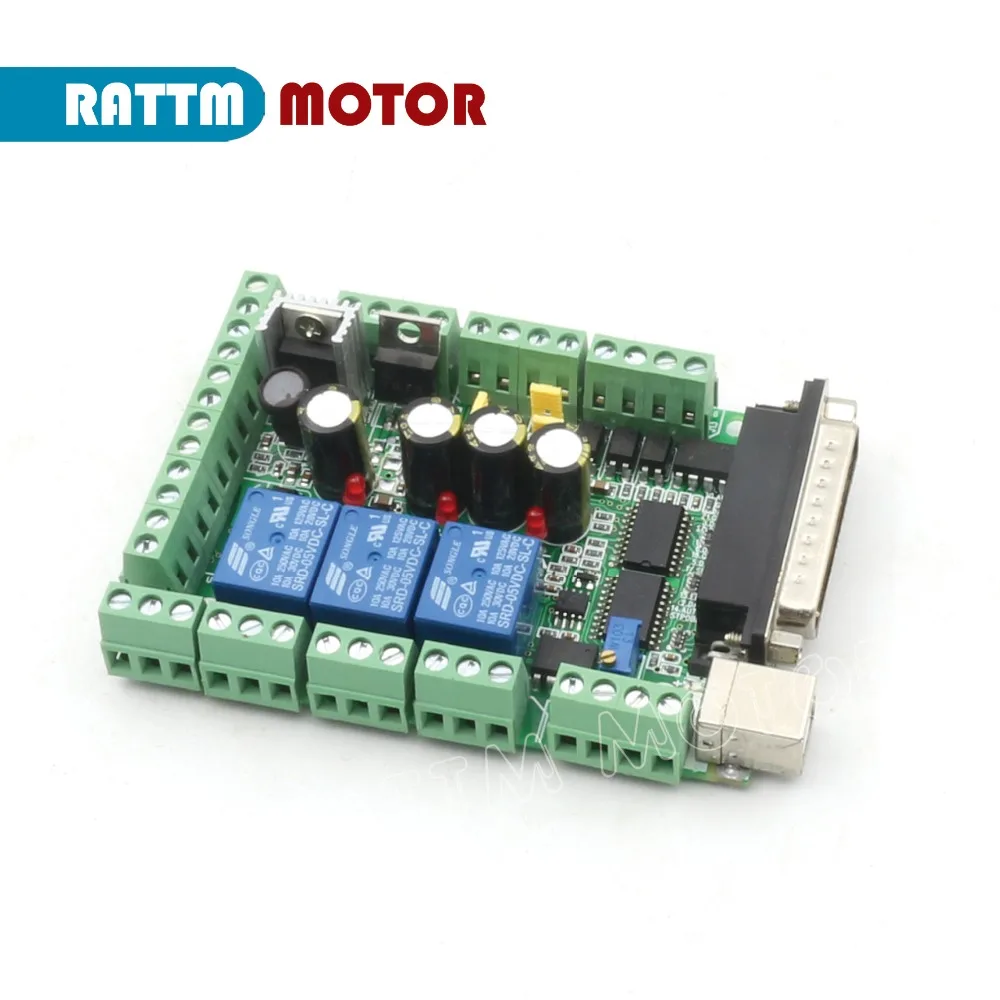

MACH3 LPT port A145 коммутационная плата адаптер контроллер Аксессуары для ЧПУ Гравировальный фрезерный станок
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 09.03.2022

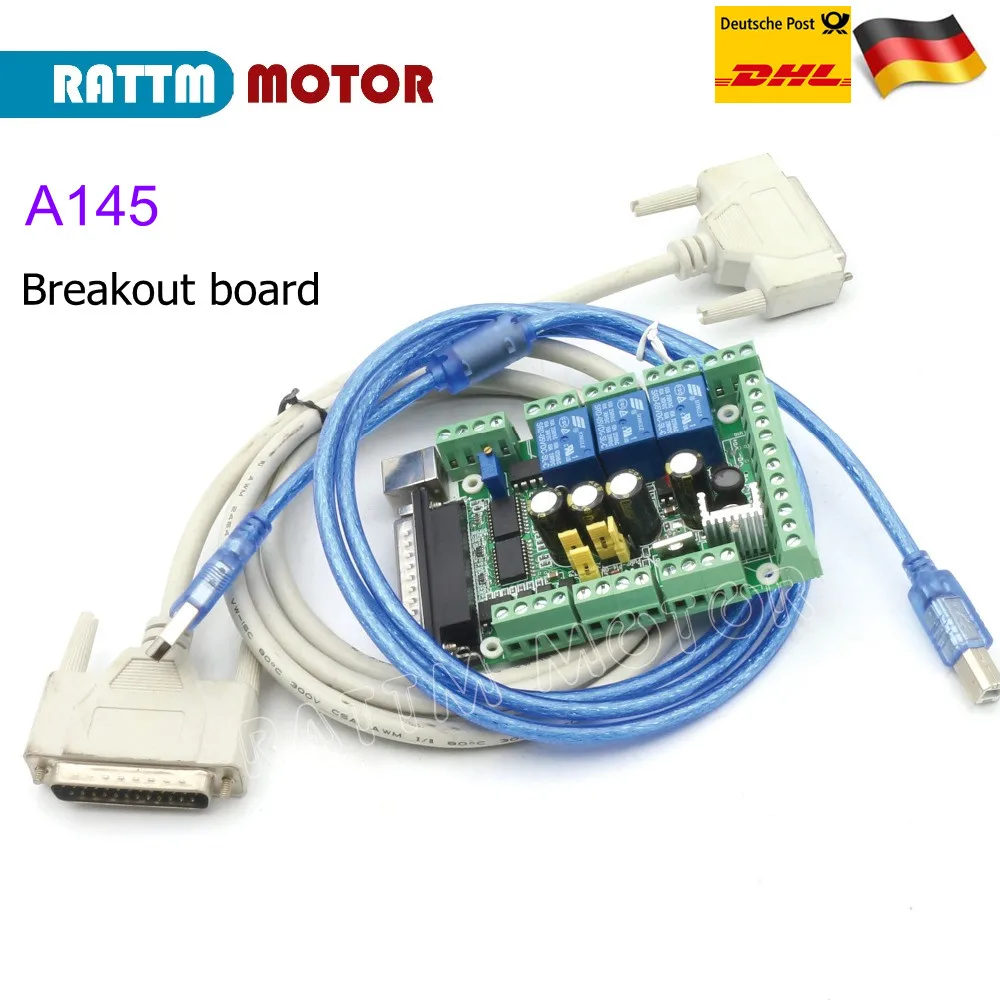

Посылка:
1 x коммутационная плата интерфейса 145A
1 х параллельный кабель
1 х USB кабель
Руководство пользователя на английском языке будет отправлено по почте

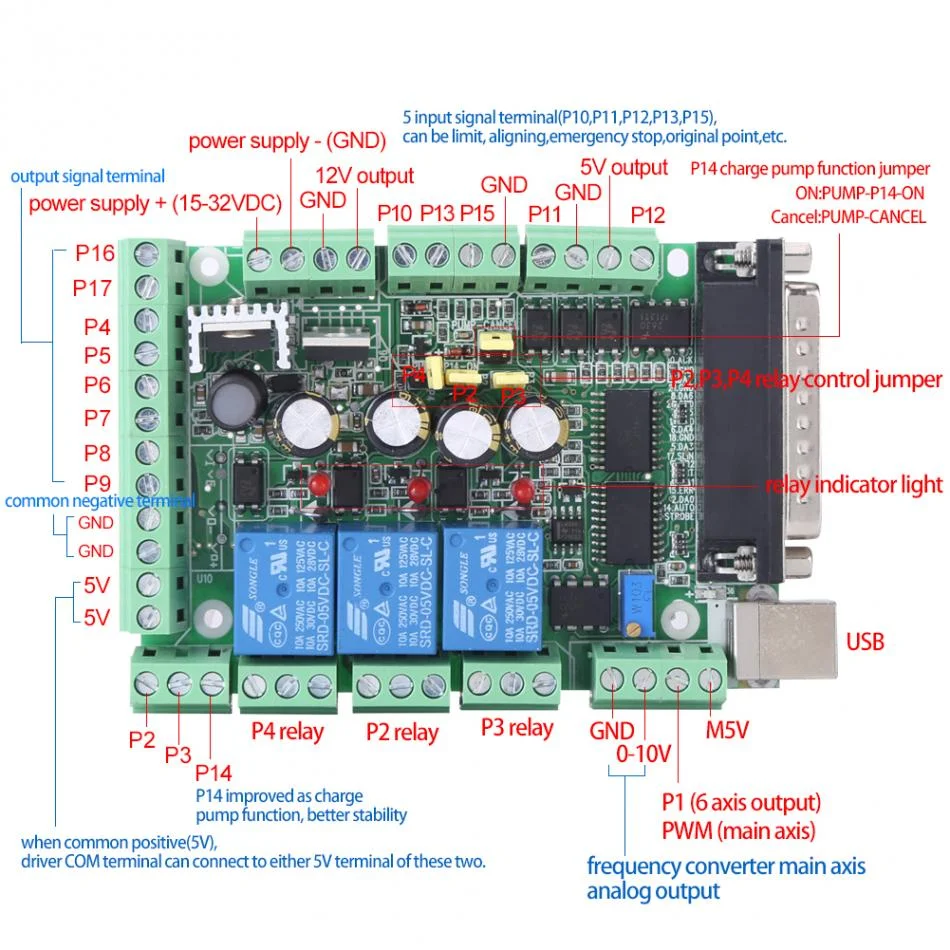

5 входных портов
Порт
Функция
P10
Аварийная остановка
P11
Reserved
P12
Reserved
P13
Лимит 3 axls
P15
Reserved
11 выходных портов
Порт
Функция
P4
X pulse
P5
Направление X
P6
Y pulse
P7
Направление Y
P8
Z pulse
P9
Направление Z
P16
4 импульса
P17
4 направления
Р2
Порт реле
P3
Порт реле
P14
Зарядный насос
Размер: 11*7,5*2,4 см/4,3*2,95 * 0.9in
USB: Тип B
Модель: MACH3V2.1-L
Характеристики:
Специальный высокоскоростной чип используется для обработки входных и выходных сигналов (I/O). Она способна заставить машину работать стабильно, с функциями коррекции и увеличения сигналов, которые удаляют ненужные сигналы тревоги.
Порт LPT компьютера обеспечивает питание по отдельности, отделяя от источника питания других частей. Поэтому компьютер и станки эффективно изолируются. Это делает данные более безопасными, с дополнительной гарантией безопасности и стабильности.
Имеется 5 входных сигналов, связывающихся с главным компьютером, которые изолированы оптической связью. Среди изоляции оптического соединения, P11 и P12 высокоскоростные, которые используется для соединяют кодировщик главного вала, или такой же требовательный сигнал, как маховик A, B. Выходной интерфейс мощности 12 В-выход и 5 В-выход может использоваться для выбора необходимого источника питания, например переключателя датчика Холла и переключателя приближения. Имеется 5 входных портов, установленных для ограничения, начала, ножа, запуска, остановки, входа скорости шпинделя, входа MPG и любой другой из 5 функций.
Имеется 12 выходных сигналов, которым разрешено управлять выходом, поддерживающих до 6 оси связи. Некоторые выходные порты имеют многоразовую функциональность. Между тем, один порт может использоваться только в качестве одной функции.
Есть 3 реплики, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения управления Mach3. Включением или выключением реле можно управлять через Управление программным обеспечением Mach3. Каждое реле оснащено индикаторной лампой, что более интуитивно понятно и удобно. 3 реле можно использовать для управления открытием и закрытием жидкой хладагент, туманной хладагент, жидкостной охлаждающей жидкости и так далее. Их также можно использовать для управления выключателем питания устройства электромагнитного клапана. Порт P2 для шпинделя, порт P3 для охлаждающей жидкости, может быть определен порт P4.
Высокоскоростная изоляция оптической связи используется для управления скоростью вращения шпинделя. Выходной порт представляет собой параллельный порт P1, который может выводить сигнал ШИМ в пределах 2,5 кгц. На интерфейсной плате есть схема D/a с ШИМ на 0-10 В. Цепь может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Важно, чтобы выход ШИМ и выход 0-10 В выбирали только один из двух. Их нельзя использовать одновременно.
Интерфейсную плату можно подключить с помощью катода или общего выхода к шаговому приводу или сервопривода (сервопривод должен поддерживать цифровой сигнал). Выход-уровень 5 В.
Широкий источник питания входного напряжения: 15-32 В постоянного тока. Функция предотвращения защиты от обратного подключения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.
Особенности:
Он используется для обработки сигнала главного компьютера (порт LPT), с программным обеспечением системы ЧПУ MACH3 и динамическим электрическим периферийным устройством. Подходит для гравировальных станков с ЧПУ, токарных станков с ЧПУ, штукатурных станков с ЧПУ, лазерных гравировальных станков, фрезерных станков с ЧПУ, обрабатывающих центров и других станков. С хост-компьютером и программным обеспечением серии MACH3, это может быть самая экономичная система чпу.
Описание:
-
Вес логистики0.400
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиA145
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)5
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
