(ЕС Бесплатный НДС) MACH3 LPT порт A145 коммутационная плата контроллер для ЧПУ Гравировальный фрезерный станоктокарный станок с ЧПУстанок плазменной резки с ЧПУ
POWACE CNC-Cutting Tools Store - Надежность 94.5%
Более 244 подписчиков, дата открытия магазина 07.10.2015
- Положительные оценки: 96% (117)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 14.02.2022
Хорошие новости:У нас есть склад в некоторых странах, проверяется как сильфон

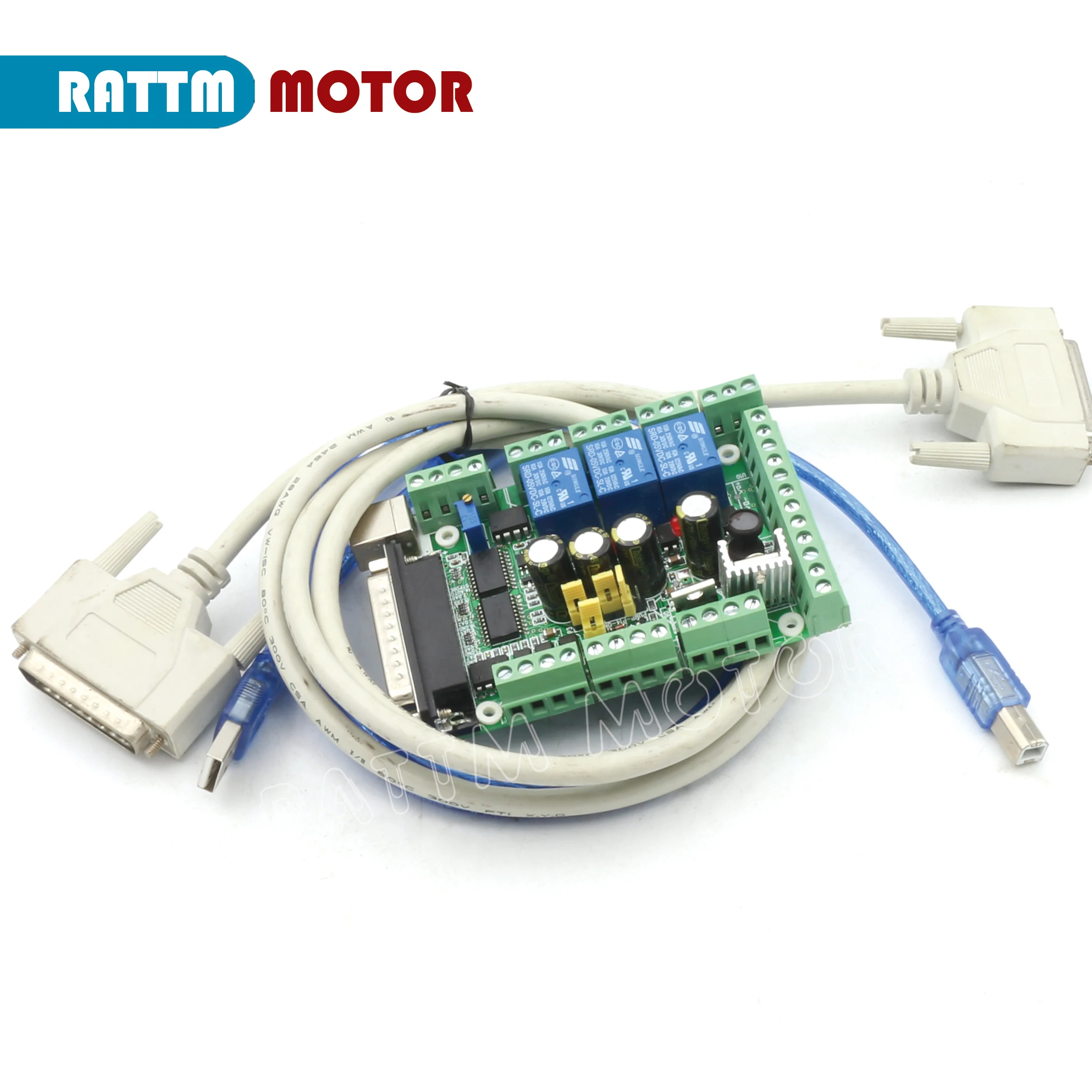

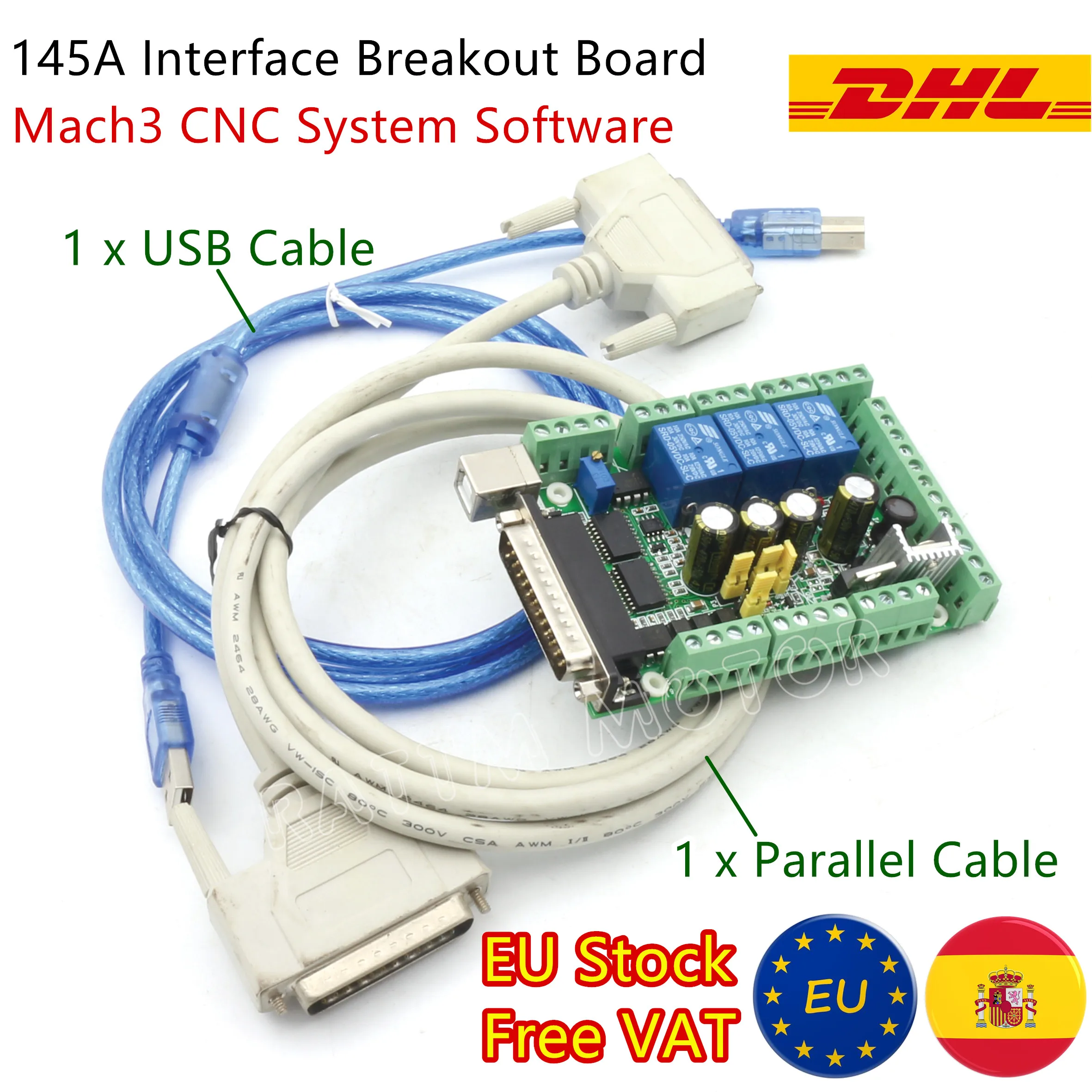

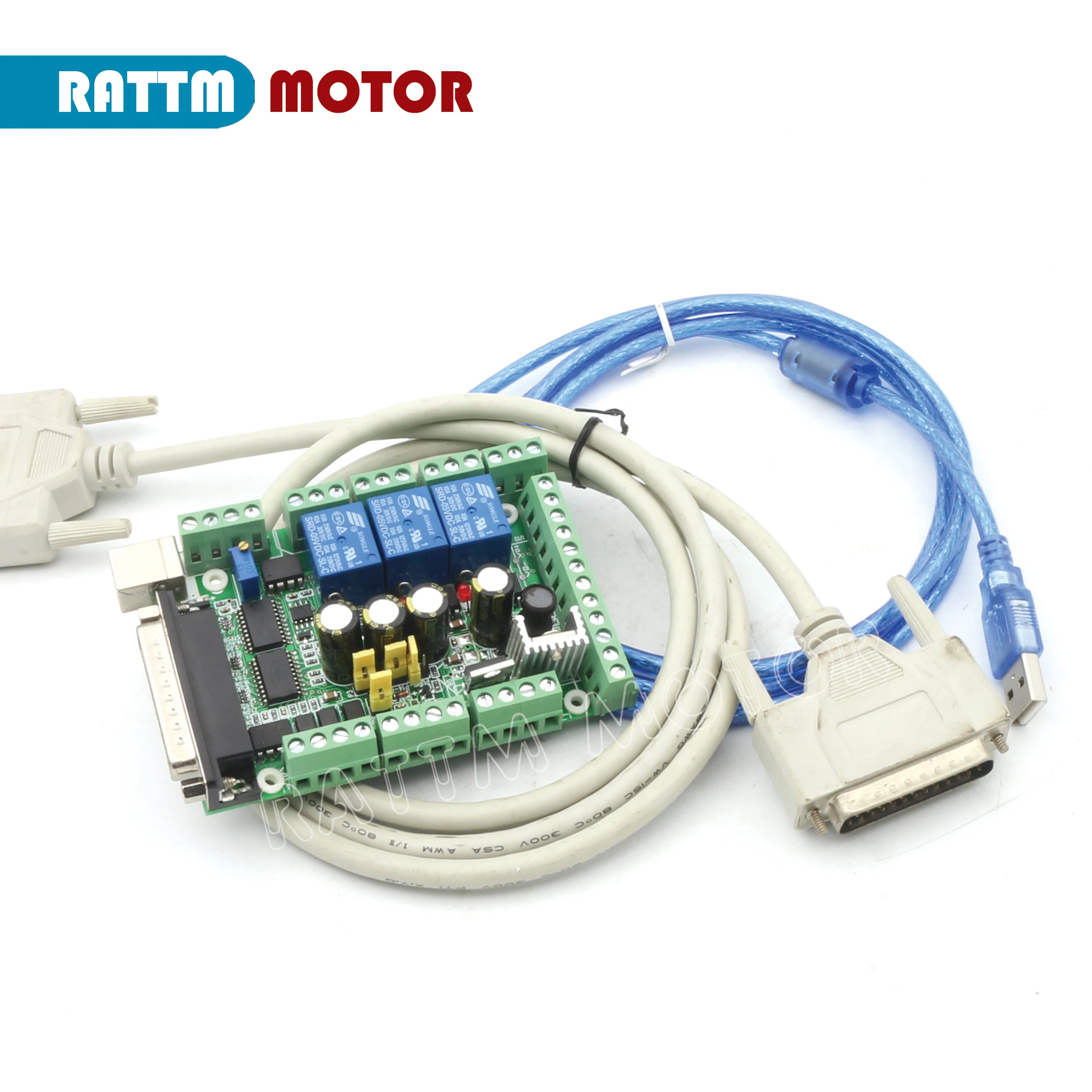

Посылка
Коммутационная плата интерфейса 145A-1 шт. (С программным обеспечением Mach3 CNC)
1 x параллельный кабель
1 x USB-кабель
Руководство пользователя на английском языке будет отправлено по почте
Функция порта
Типовая схема применения:
График распределения ресурсов:
Размер: 11*7,5*2,4 см/4,3*2,95 * 0.9in
USB: Тип B
Модель: MACH3V2.1-L
Характеристики:
Для обработки сигналов ввода-вывода используется специальный высокоскоростной чип. Она способна заставить машинку работать стабильно, с особенностями коррекции и увеличения сигналов, убирающих ненужные сигналы беспокойства.
Порт LPT компьютера подает питание индивидуально, отделяя от блока питания других деталей. Поэтому компьютер и станки эффективно изолируются. Это делает данные более безопасными, с дополнительнымиСтрахование безопасности и стабильности.
Имеется 5 входных сигналов, связывающихся с главным компьютером, которые изолированы оптической муфтой. Среди изоляции оптической муфты, P11 и P12 являются высокоскоростными, которые используется для соединяют главный вал энкодера, или же требовательный сигнал, как маховик A, B. Интерфейс выходной мощности 12V-OUT и 5V-OUT может использоваться для выбора необходимой мощности, такой как переключатель датчика Холла и бесконтактный переключатель. Имеется 5 входных портов, устанавливается на ограничение, начало, нож, запуск, остановка, вход скорости шпинделя, вход MPG и любая другая из 5 функций.
Имеется 12 выходных сигналов, которые позволяют контролировать выход, поддерживая до 6 акселераций. Часть выходного порта многоразового использования. Между тем, один порт может использоваться только в качестве одной функции.
Есть 3 ответа, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения Mach3. Включением и выключением реле можно управлять с помощью программного обеспечения Mach3. Каждое реле привлекло указательную лампу, что более интуитивно понятно и удобно. 3 реле можно использовать для управленияОткрытие и закрытие жидкой охлаждающей жидкости, тумана охлаждающей жидкости, жидкого состояния охлаждающей жидкости и так далее. Они также могут использоваться для управления электромагнитным клапаном. Порт P2 предназначен для шпинделя, порт P3 предназначен дляМожно определить охлаждающую жидкость, порт P4.
Высокоскоростная изоляция оптической муфты используется для контроля скорости вращения шпинделя. Выходной порт-параллельный порт P1, который может выводить ШИМ-сигнал в пределах 2,5 кгц. На интерфейсной плате есть д/аСхема, с ШИМ до 0-10 В. Схема может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом он может контролировать скорость вращения шпинделя. Это важноЧто выход ШИМ и выход 0-10 В можно выбрать только один из двух. Они не могут использоваться одновременно.
Интерфейсную плату можно подключить с помощью катода или общего выхода к шаговому приводу или сервоприводу (сервопривод должен поддерживать цифровой сигнал). Выход-уровень 5 В.
Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного подключения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.
Особенности:
Он используется для обработки сигналов главного компьютера (порт LPT), с программным обеспечением MACH3 CNC и периферийным электрическим устройством. Подходит для гравировального станка с ЧПУ, токарного станка с ЧПУ, станка плазменной резки с ЧПУ, станка лазерной гравировки, фрезерных станков с ЧПУ, обрабатывающих центров и других станков. С главным компьютером и программным обеспечением серии MACH3, это может быть самая экономичная система чпу.
-
Axis4 axis
-
CurrentMore than 1A
-
Item145A Breakout board
-
PortLPT port
-
Power SupplyDC
-
SuitableNEMA17-34 stepper motor
-
Voltage12-32VDC
-
Weight0.58kgs
-
Вес логистики0.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиV5 breakout board
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)45
-
Размер логистики - ширина (см)23
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
