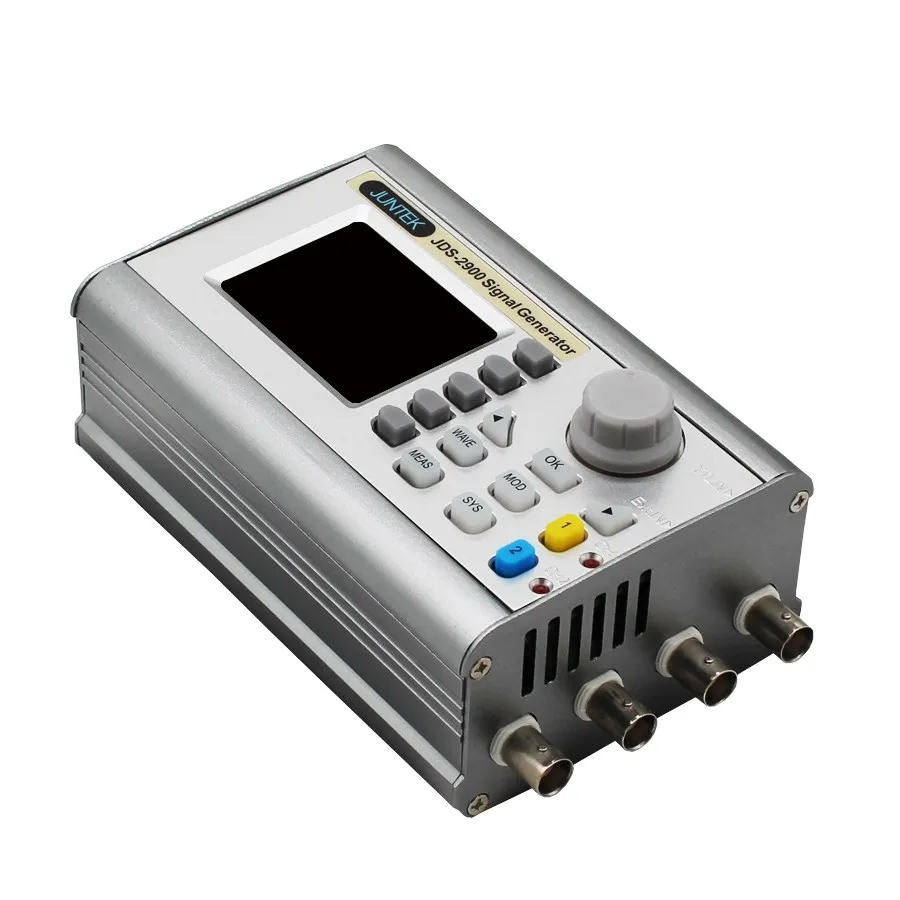

Генератор сигналов JUNTEK JDS2900-15M, 15 МГц

Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

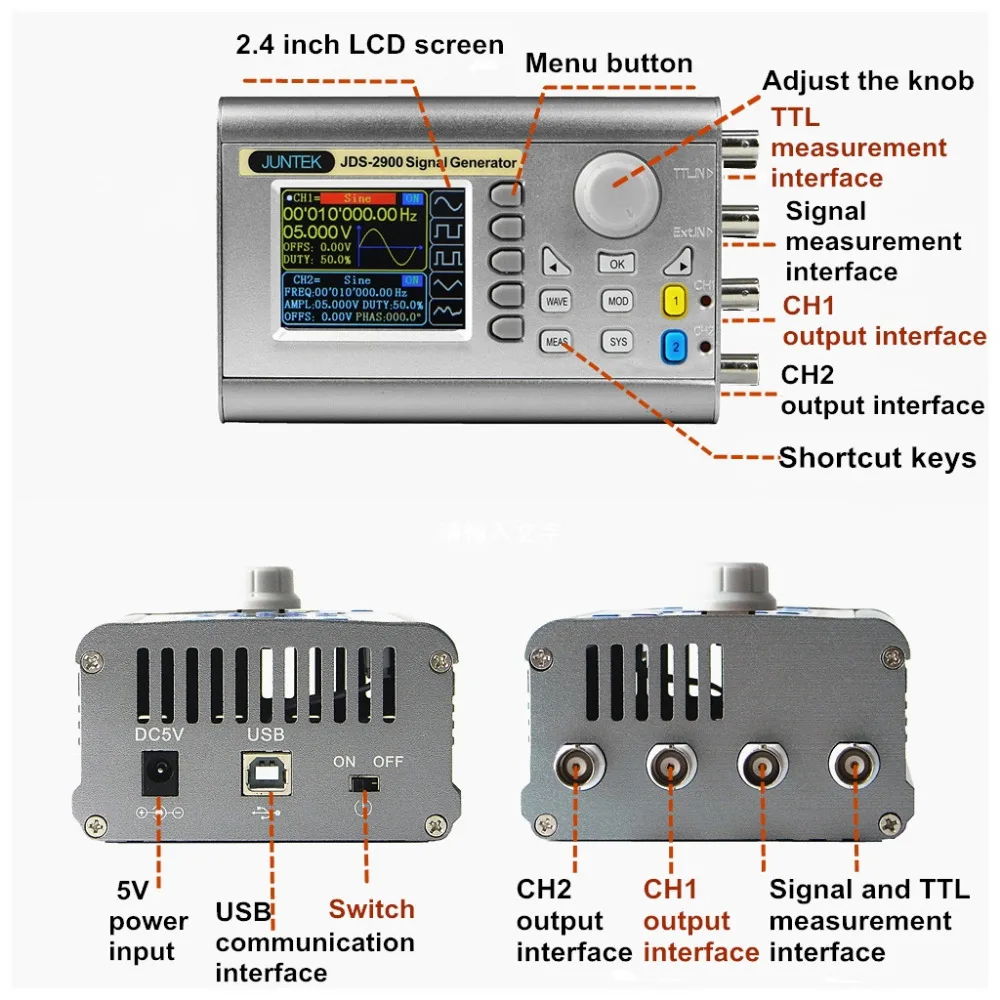

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.

►Может воспроизводить узоры пользовательской формы волны.

►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.

• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.

►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.

►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

►Функция связи: ПК может использоваться для управления прибором.

►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

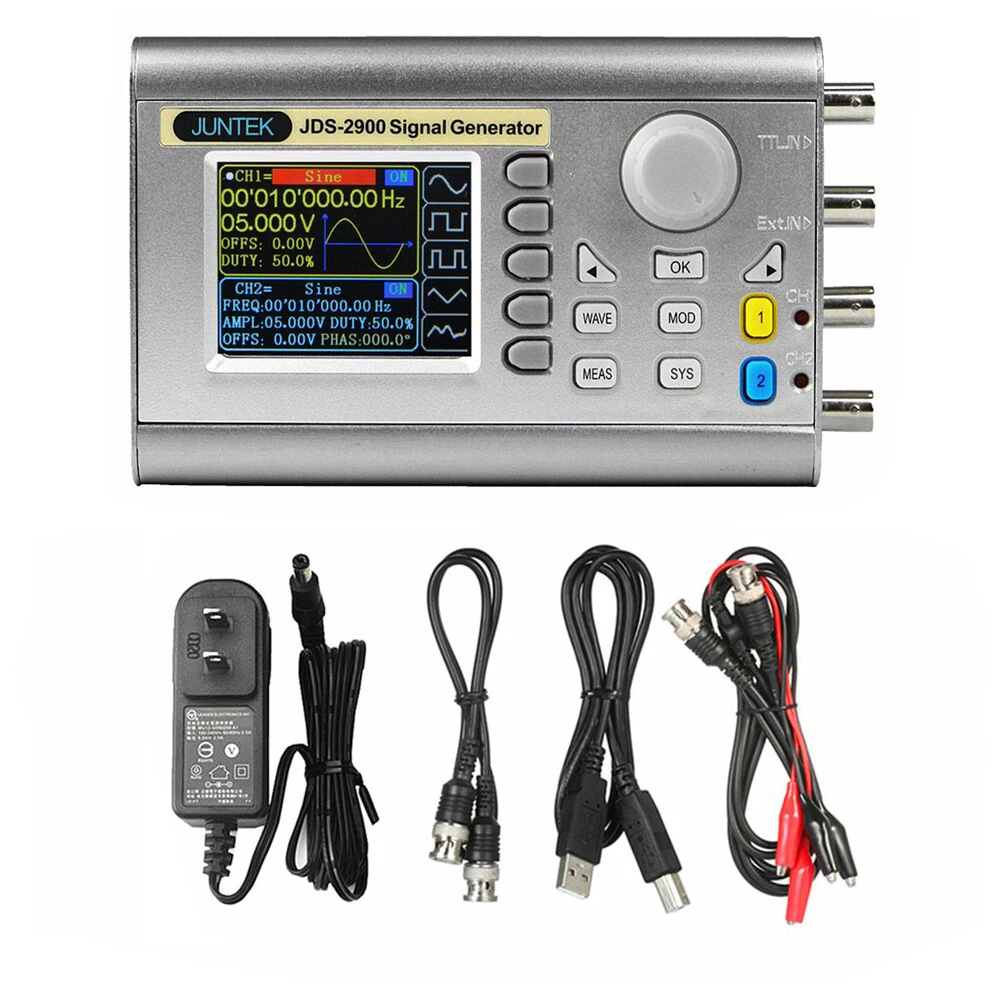

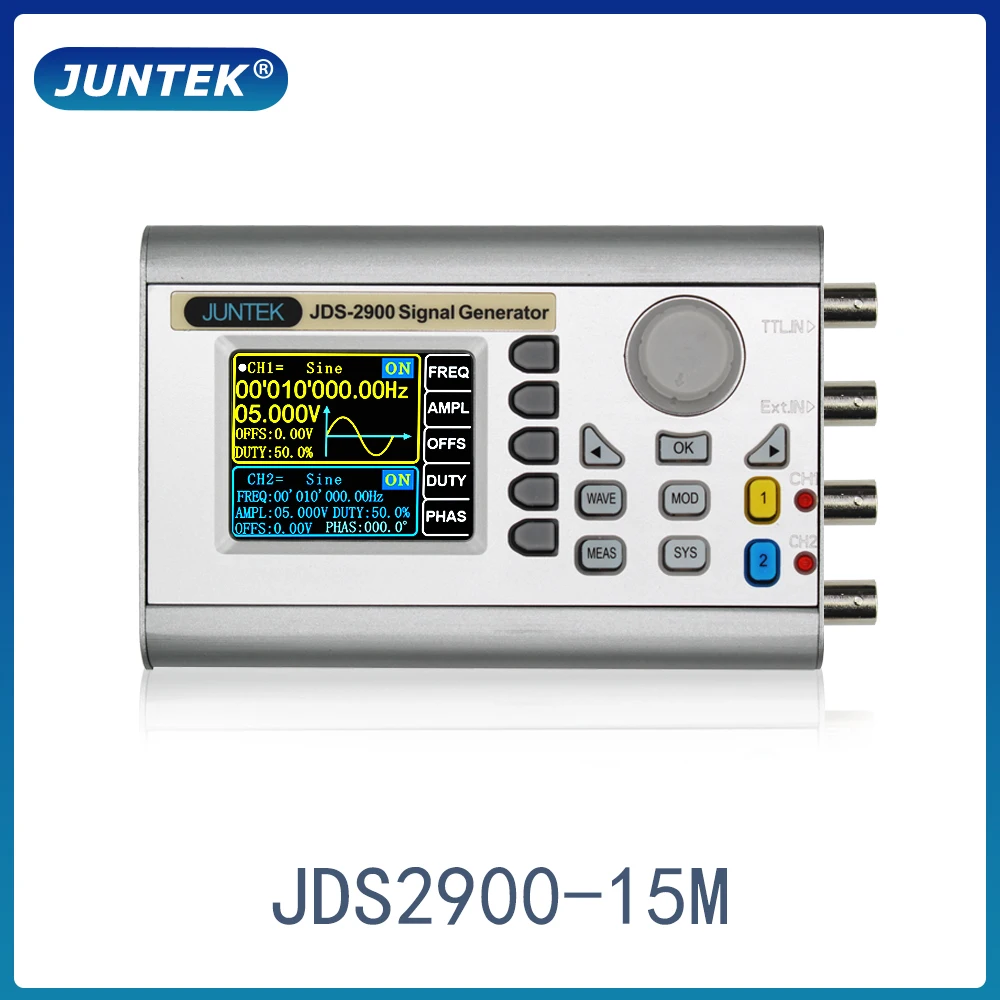

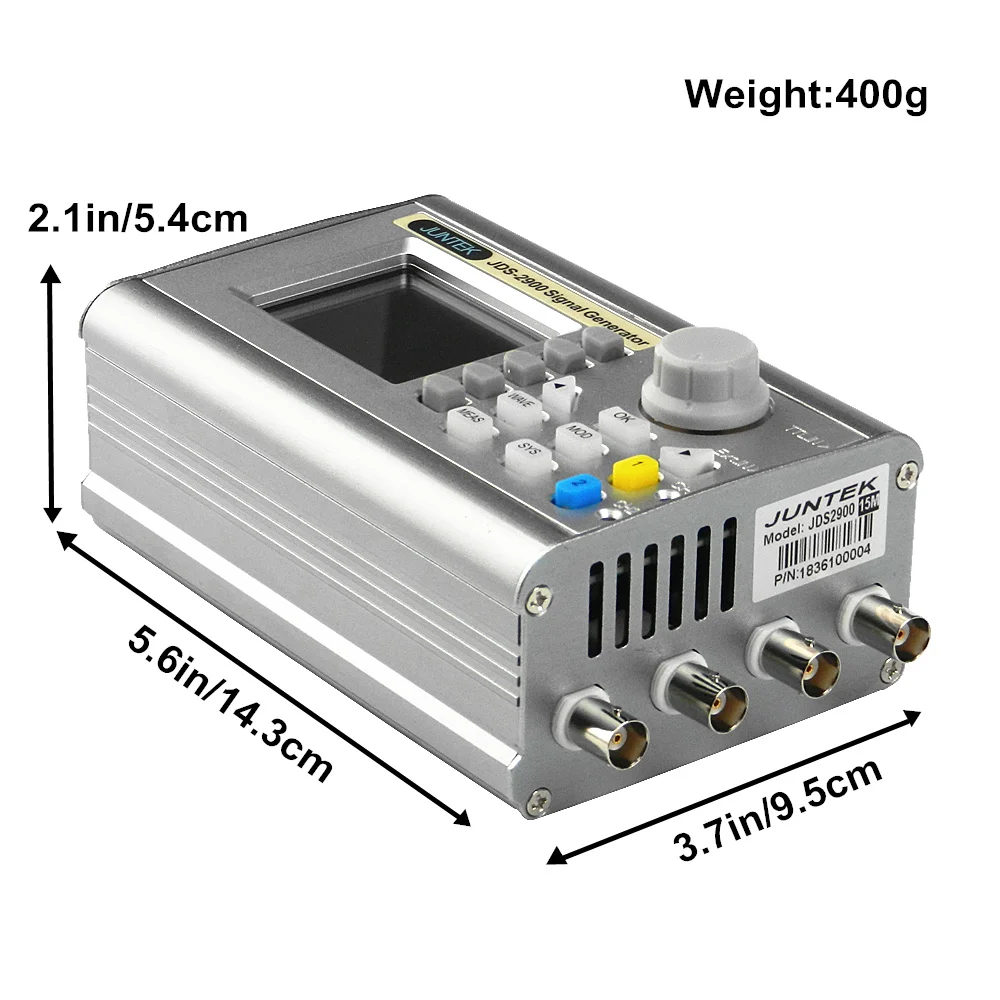

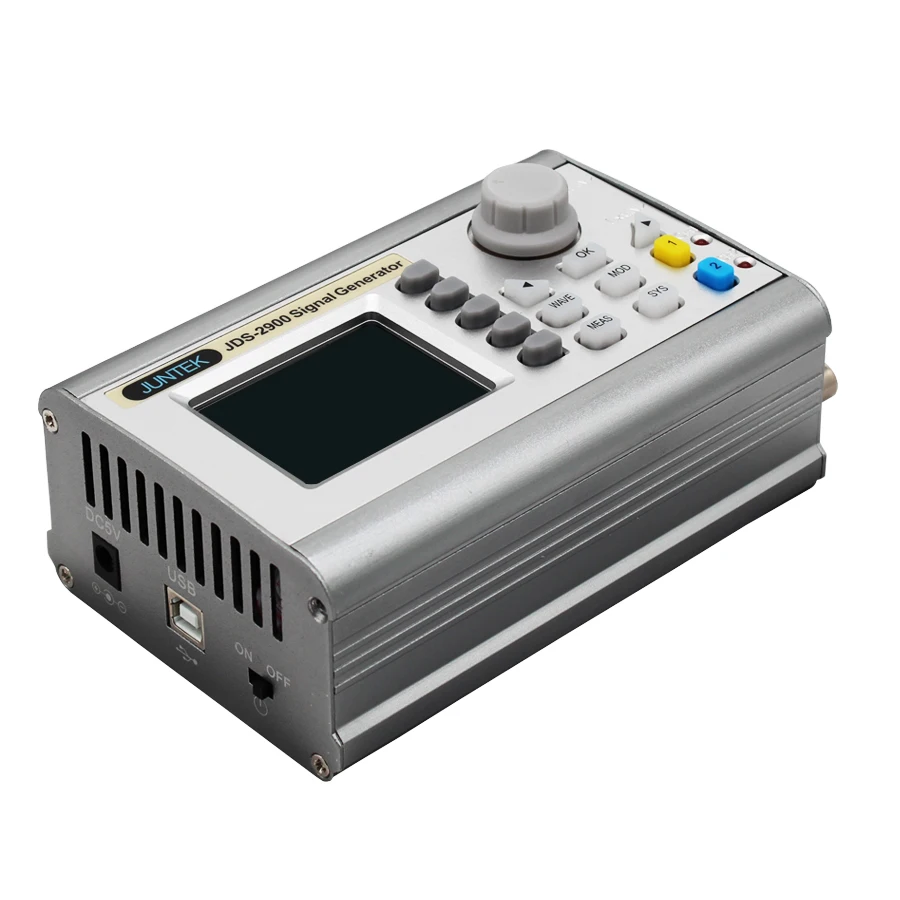

►Модель, продаваемая по этой ссылке, является JDS2900-15M, максимальная частота синусоидальной волны составляет 15 МГц, максимальная квадратная волна-15 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.

►Эквивалентная производительность-фаза разницы 360 ° постоянно регулируется. Эквивалентная производительность, два канала могут одновременно выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы, все параметры могут регулироваться независимо, а разница в фазе между двумя каналами постоянно регулируется от 0-359,9 °.

►Функции триггера-четыре режима триггера. Вы можете использовать синусоидальную волну, квадратную волну, волну зуба пилы или произвольную волну для создания импульсного поезда. Количество импульсных периодов постоянно регулируется от 0 до 1048575.

►Ширина импульса-точно регулируется. С независимым операционным интерфейсом, функция четкая; С независимым переключателем управления, удобно управлять. Диапазон регулировки: 25ns-4000s; По часовой стрелке офсетная печать с плавной регулировкой между 0% -120%; Амплитуда импа Ульс может непрерывно отрегулировать в диапазоне 0-10V, и с точностью до 0,01 V.

►Произвольная Форма волны может быть нарисована. Предоставляем бесплатное компьютерное программное обеспечение и протокол связи, используйте программное обеспечение хоста для рисования произвольных сигналов; Используйте протокол связи для вторичного программирования разработки; все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера.

Частотные характеристики

JDS2900-15 м

JDS2900-30М

JDS2900-40 м

JDS2900-50 м

JDS2900-60 м

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Частотный диапазон квадратных волн

0 ~ 15 МГц

0-25 МГц

0-25 МГц

0-25 МГц

0-25 МГц

Частотный диапазон треугольной волны

Частотный диапазон импульсной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL цифровой волновой Частотный диапазон

Произвольный Частотный диапазон

Диапазон регулировки ширины импульса

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Квадратное время подъема волны

≤ 25 нс

≤ 15 нс

≤ 10 нс

≤ 10 нс

≤ 10 нс

Минимальное разрешение частоты

0,01 Гц(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

Характеристики формы волны

Тип формы волны

СинусSQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulseИ 60ПроизвольныйВолновые формы.

Длина волны

2048 точек

Форма волныЧастота дискретизации

266MSa/s

Вертикальное разрешение формы волны

14 битS

Квадратная волна и импульсная волна

Overshoot

≤ 5%

Импульсная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичная синусоида

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Синусоидальная волна

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<1%(20 Гц ~ 20 кГц, 0dBm)

Пила-зубВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Диапазон амплитуды синусоидальной волны

Частота<11 МГц

11 МГц ≤ частота< 31 МГц

31 МГц ≤FТребования

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

КвадратныйВолна/Треугольная волна

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~10ВПП

АмплитудаРазрешение

1МВ

АмплитудаСтабильность

± 0.5%/5 часов

ПлоскостностьАмплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

ВыходСопротивление

50Ω ± 10% (Типичный)

ПRotection

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

Смещение постоянного тока

СмещениеДиапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетное разрешение

0,01 V

Фазовые характеристики

ФазаДиапазон регулировки

0 ~ 359,9°

Разрешение фазы

0,1°

TTL/CMOS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

ЧастотаФункция счетчика

Диапазон измерения частоты

1 Гц ~ 100 МГц

МТочность easurement

Время ворот 0,01 S ~ 10s постоянно регулируется

Функция счетчика

Диапазон подсчета

0-4294967295

Метод соединения

Методы соединения постоянного и переменного тока

Метод подсчета

Вручную

ВходДиапазон напряжения сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

ЛинейныйРазвертка, Логарифмический сПлакать

Время подметания

0,1 s ~ 999,9 s

Диапазон установки
