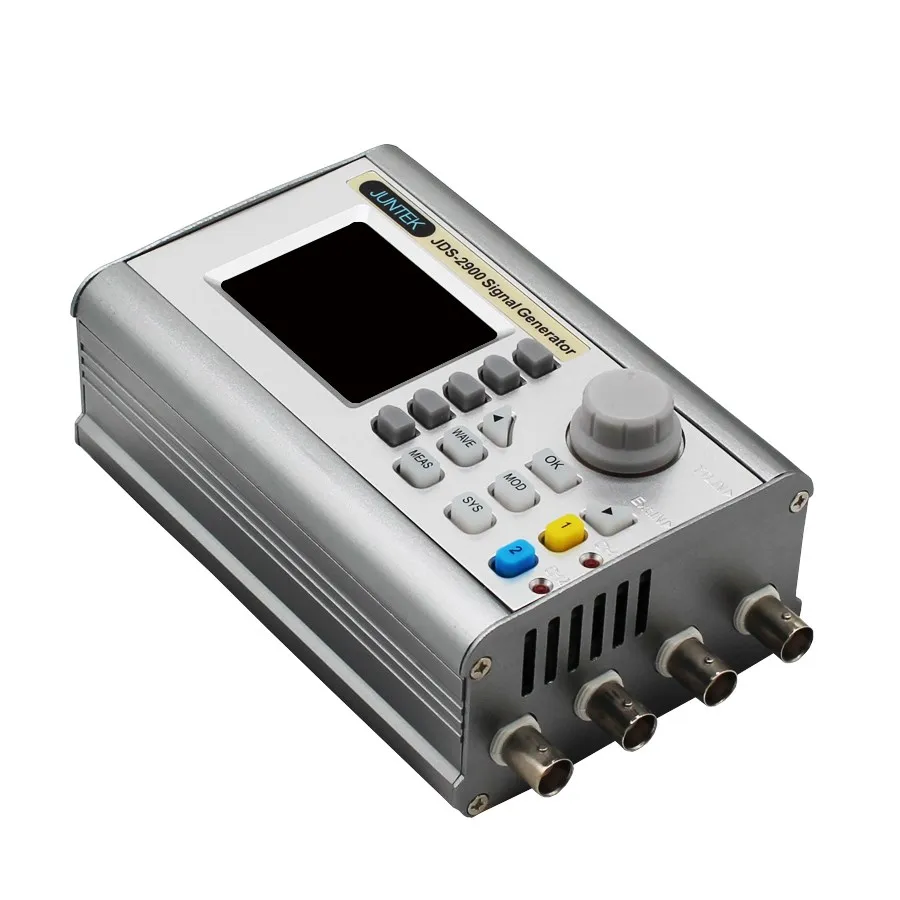

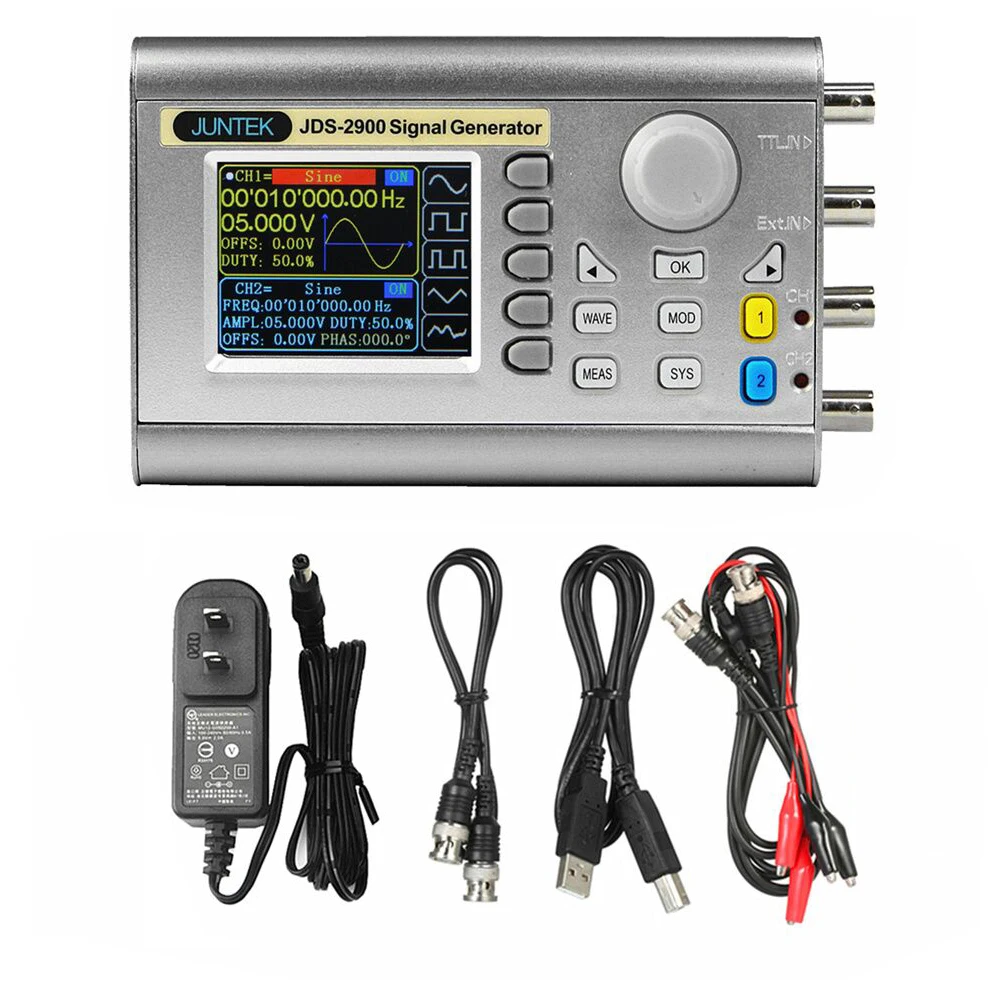

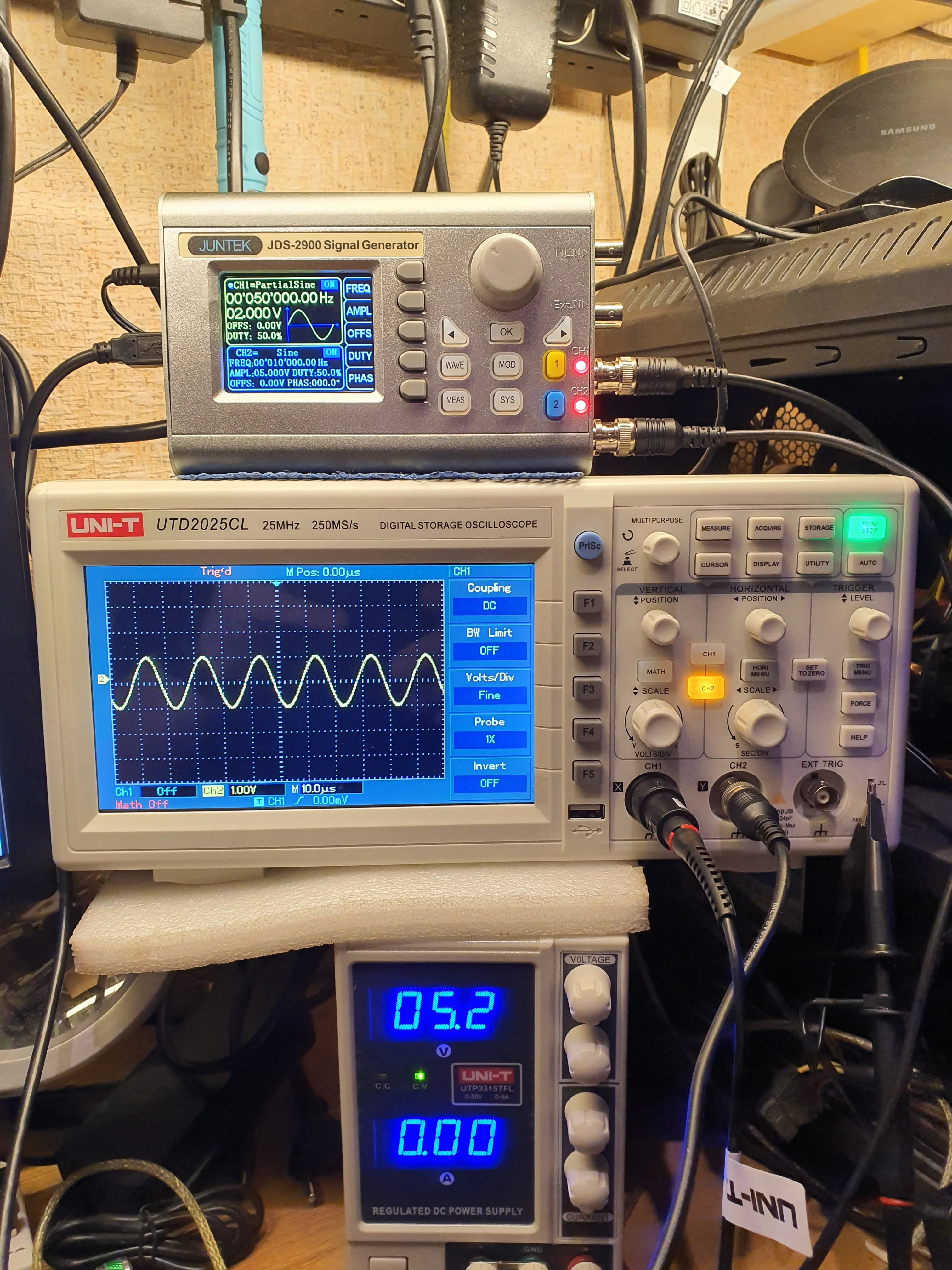

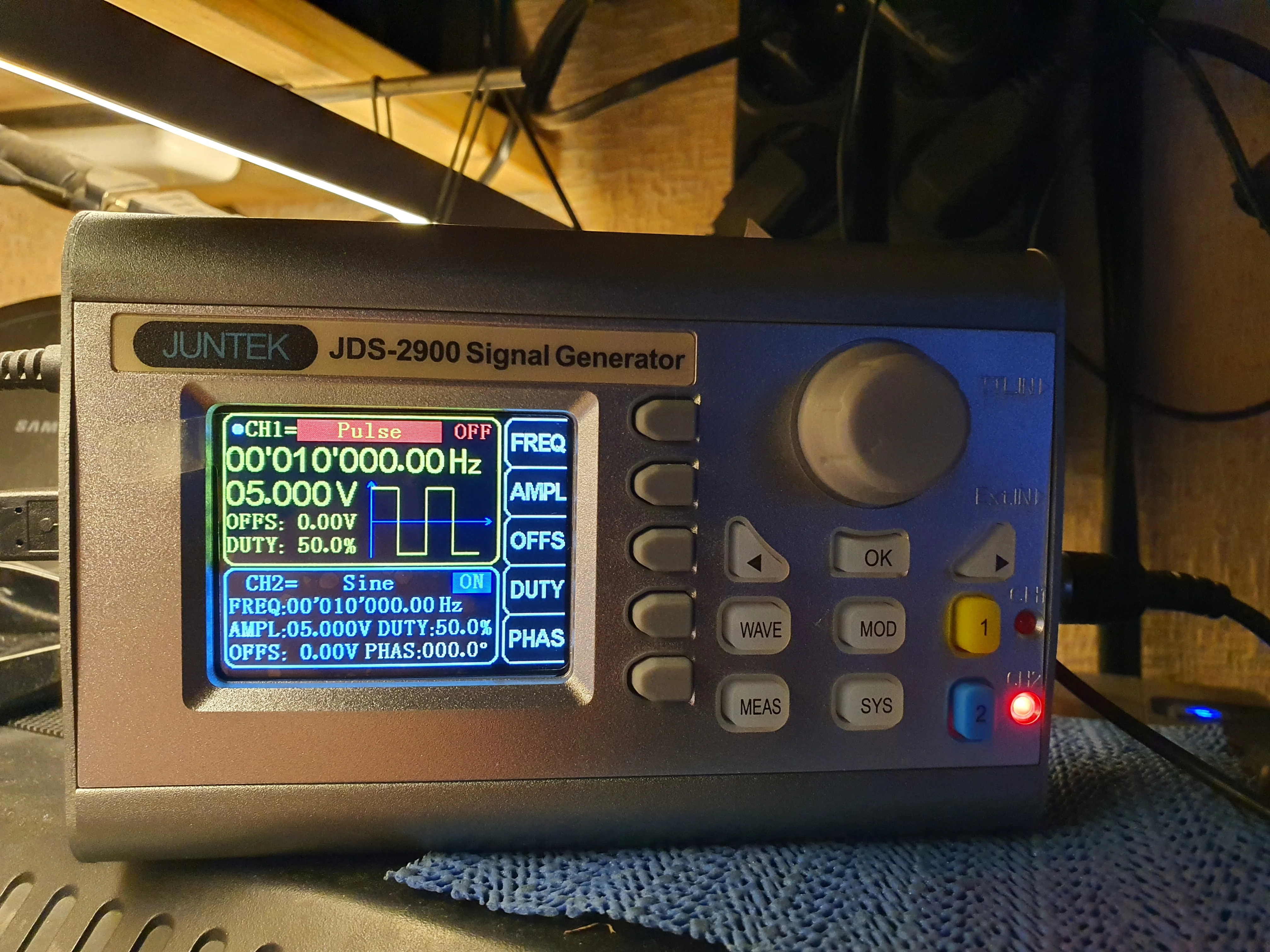

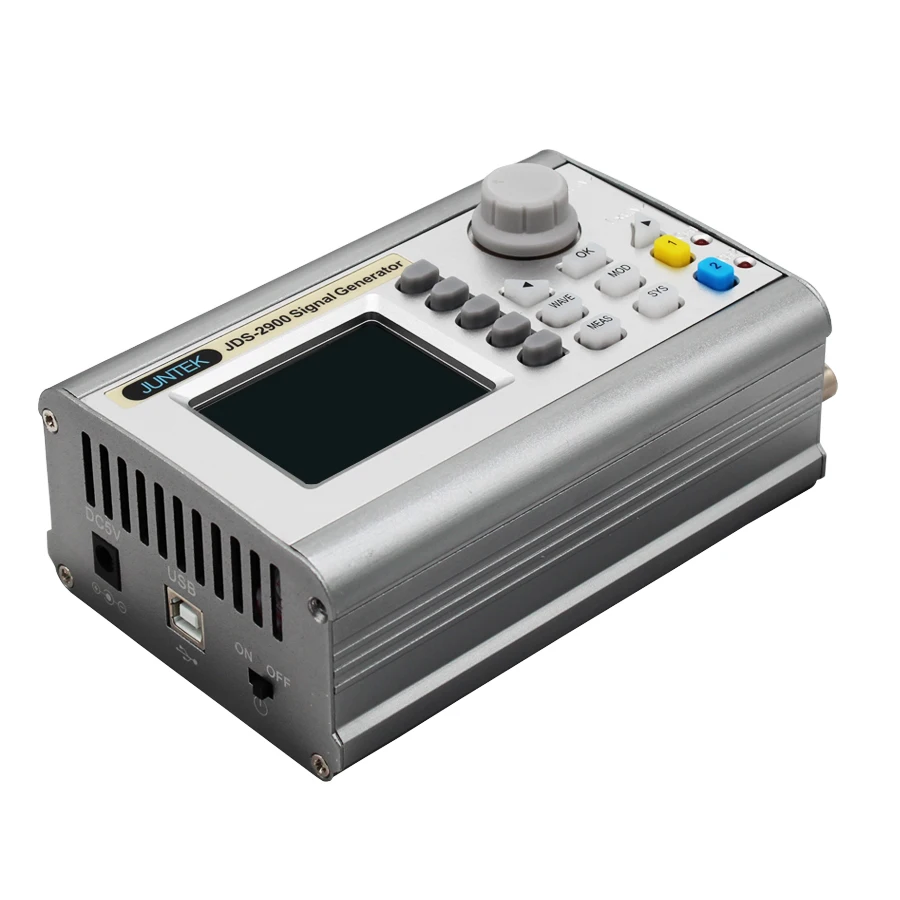

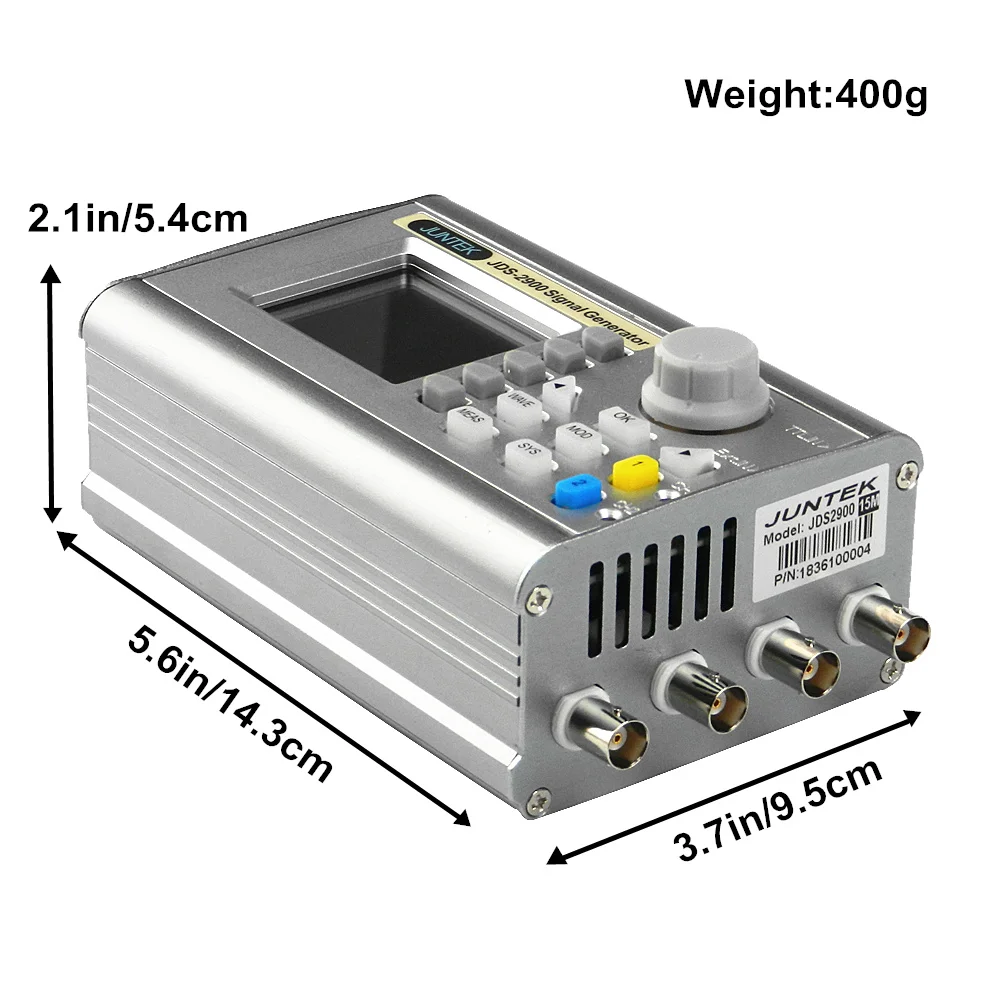

Генератор сигналов JUNTEK JDS2900-60M, 60 МГц, DDS, цифровое управление, Двухканальный измеритель частоты, генератор сигналов произвольной формы







Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

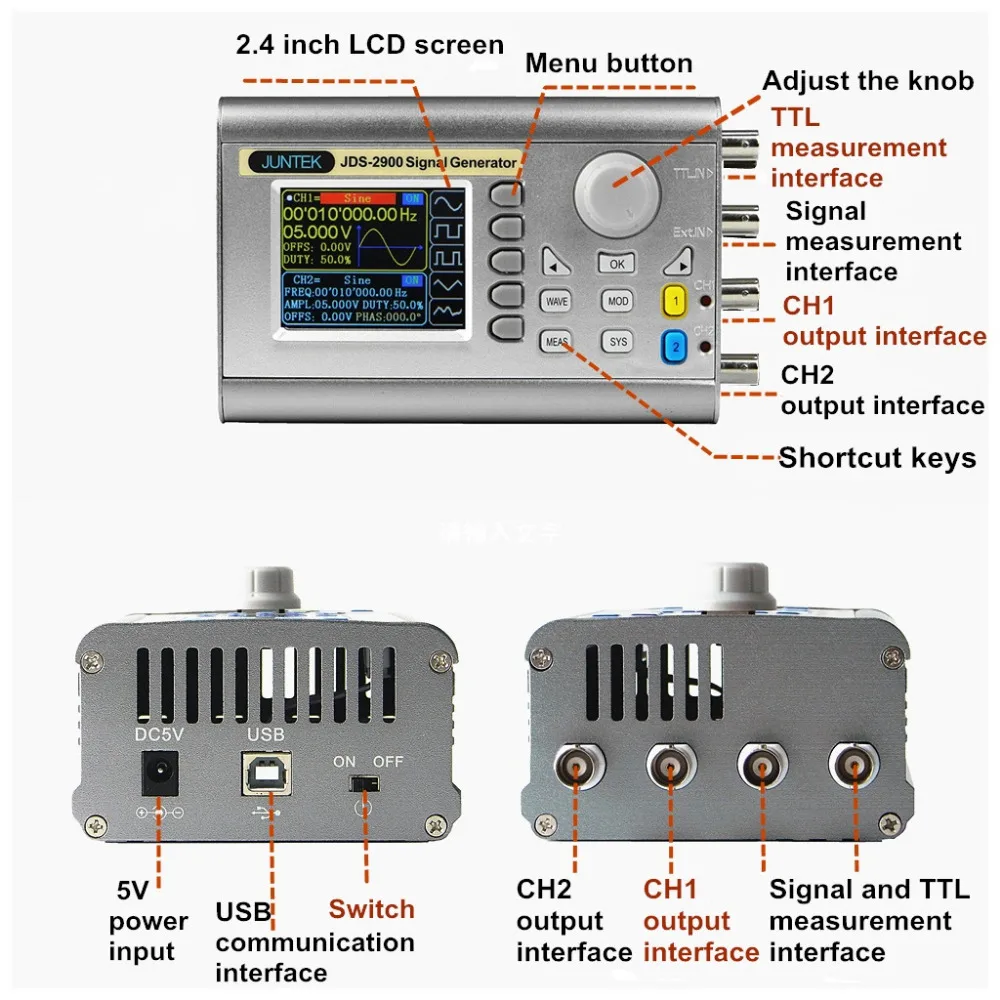

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.

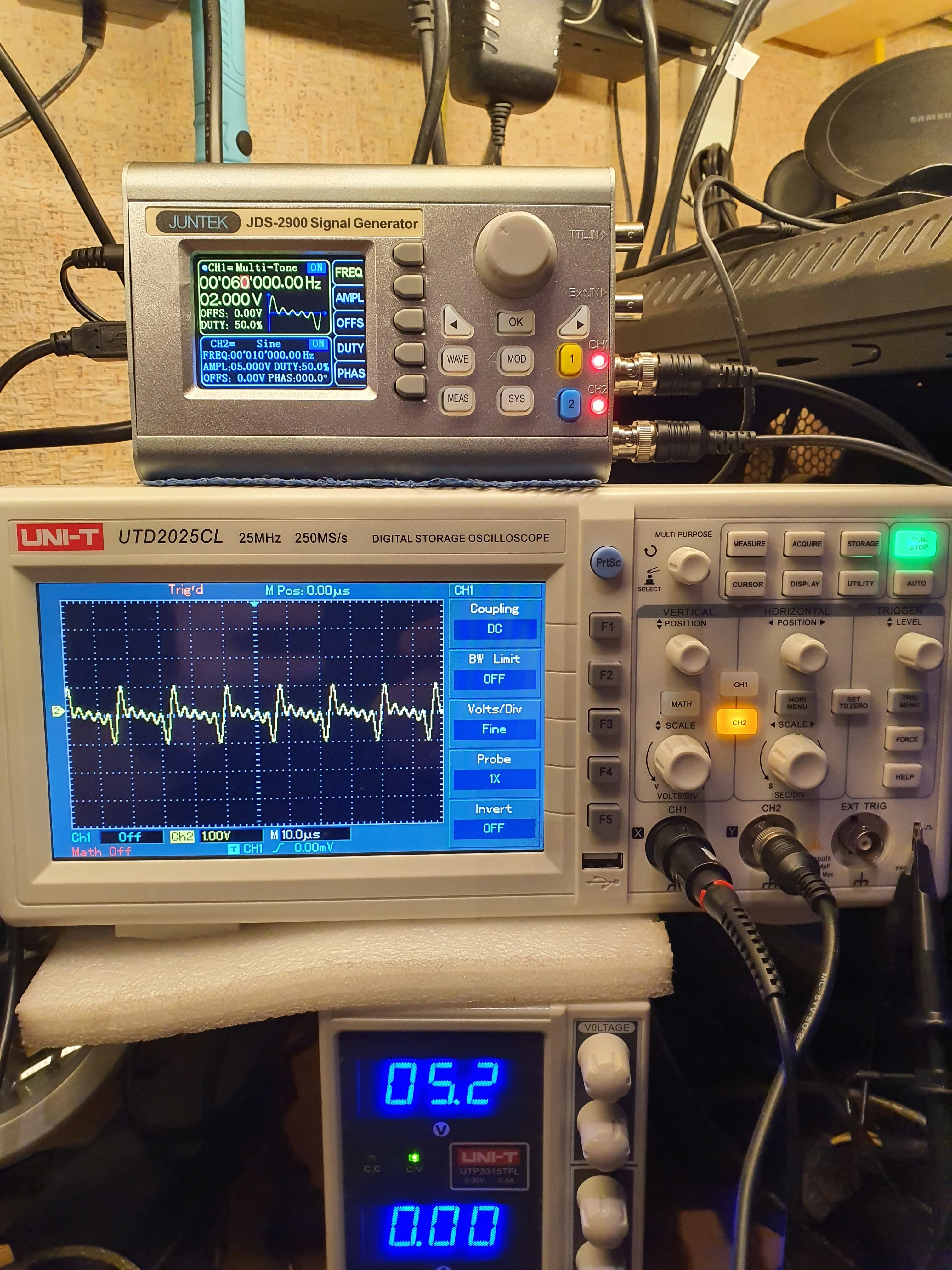

►Может воспроизводить узоры пользовательской формы волны.

►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.

►Полностью независимый выход с двумя каналами, синхронизация работы

• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.

►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.

►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.

►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

►Функция связи: ПК может использоваться для управления прибором.

►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

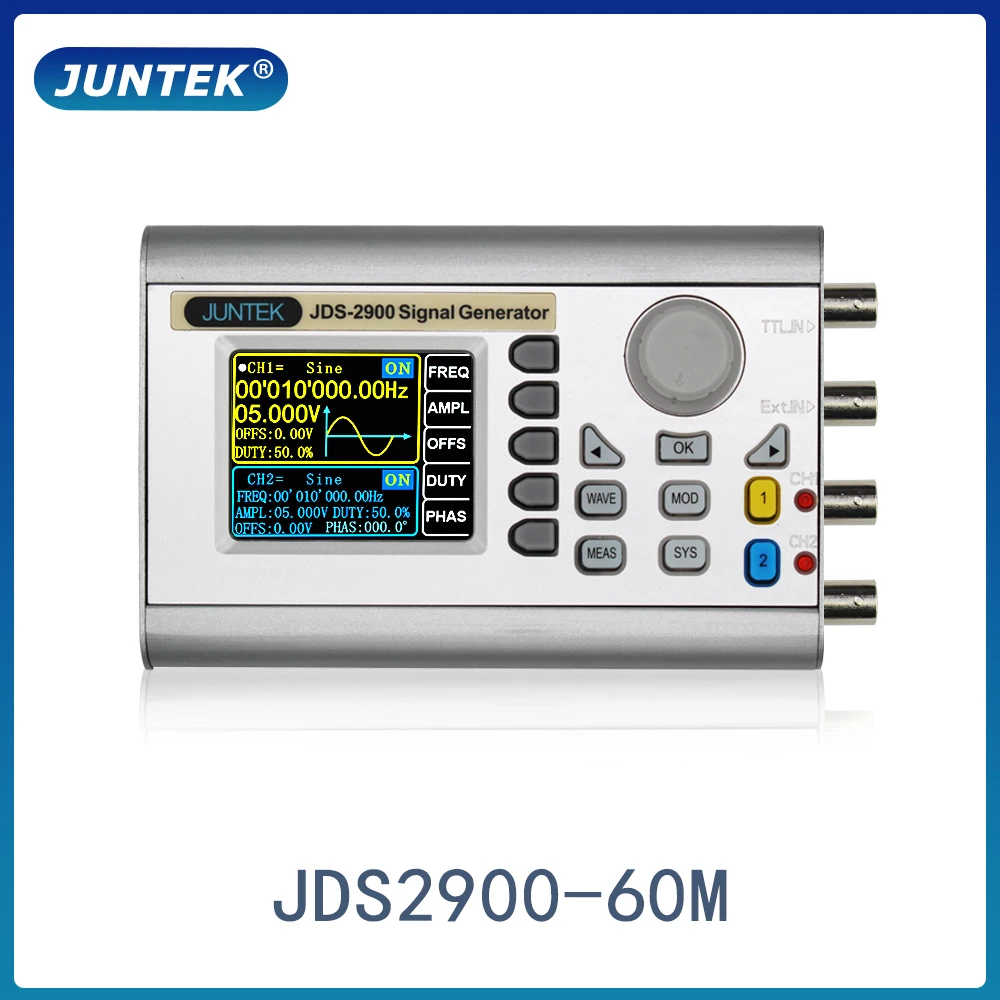

►Модель, продаваемая по этой ссылке, является JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна-25 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.















Частотные характеристики



JDS2900-15 м

JDS2900-30М

JDS2900-40 м

JDS2900-50 м

JDS2900-60M

Синусоидальная волна Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Прямоугольная волна Частотный диапазон

0 ~ 15 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

Треугольники волны Частотный диапазон

Пульсовой волны Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL цифровой волновой Частотный диапазон

Произвольных Частотный диапазон

Длительность импульса: диапазон регулировки

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Прямоугольная волна времени нарастания импульсов

≤ 25ns

≤ 15ns

≤ 10ns

≤ 10ns

≤ 10ns

Минимальная частота Разрешение

0.01uHz(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

Характеристик формы волны

Сигналов типа

Синуса SQuare、Импульса (АDjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновой формы.

Длина волны

2048 точек

Сигналов Частота дискретизации

266MSa/s

Сигналов в вертикальном направлении

14 битS

Квадратная волна и импульсная волна

Выброс

≤ 5%

Пульсовой волны

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Частичное синусоида

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Синусоида

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<1%(20 Гц ~ 20 кГц, 0dBm)

ПилообразнаяВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Синусоидальная волна диапазон амплитуды

Частота <11 МГц

11 МГц ≤ частота <31 МГц

31 МГц ≤FRequency

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Квадратной формы  Волна/Треугольники волна

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~10Vpp

Амплитуда Разрешение

1mV

Амплитуда Стабильность

± 0.5%/5 часов

Ровность Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выход Импеданс

50Ω ± 10% (Типичный)

PЗащита

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.



DC офсетная печать

Офсетная печать Диапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетная печать Разрешение

0,01 V



Фазы характеристики

Фазы Диапазон регулировки

0 ~ 359,9°

Фазы разрешение

0,1°



TTL/CMOS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частота Функция метра

Диапазон измерения частоты

1 Гц ~ 100 МГц

МИЗМЕРЕНИЯ точность

Время ворот 0,01 S ~ 10s постоянно регулируется

Функции счетчика

Диапазон измерений

0-4294967295

Способ связи

Методы соединения постоянного и переменного тока

Метода подсчета

Вручную

Вход Сигнал диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

ЛинейныйРазверткиКов) sПлакать

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Развертки направление

Вперед, назад и круглый ход

Разрыва функция

Количество импульсов
