Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.
►Может воспроизводить узоры пользовательской формы волны.
►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.
►Полностью независимый выход с двумя каналами, синхронизация работы
• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.
• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.
►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.
►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.
►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
►Функция связи: ПК может использоваться для управления прибором.
►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

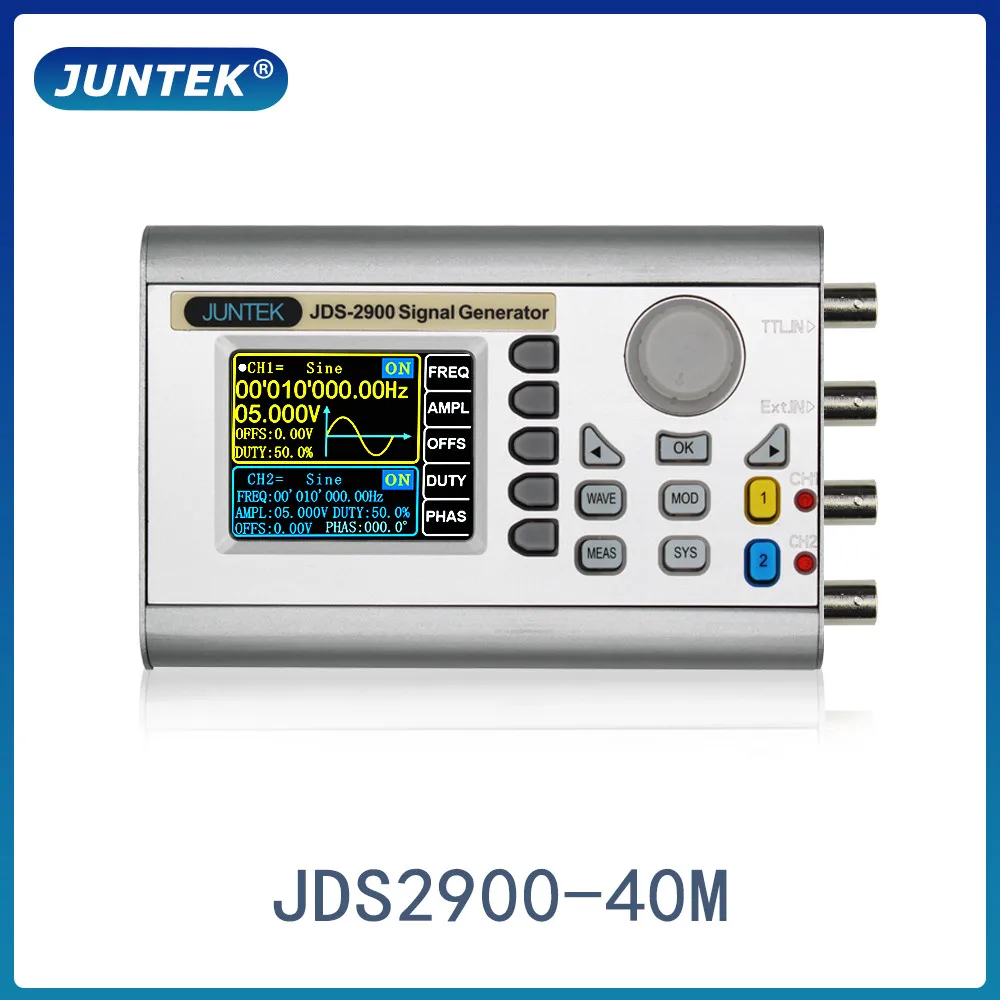

►Модель, продаваемая по этой ссылке, JDS2900-40M, максимальная частота синусоидальной волны 40 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.
Частотные характеристики
JDS2900-15 м
JDS2900-30М
JDS2900-40 м
JDS2900-50 м
JDS2900-60 м
Диапазон частот синусоидальной волны
0 ~ 15 МГц
0 ~ 30 МГц
0 ~ 40 МГц
0 ~ 50 МГц
0 ~ 60 МГц
Частотный диапазон квадратных волн
0 ~ 15 МГц
0-25 МГц
0-25 МГц
0-25 МГц
0-25 МГц
Частотный диапазон треугольной волны
Частотный диапазон импульсной волны
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
0 ~ 6 МГц
TTL цифровой волновой Частотный диапазон
Произвольный Частотный диапазон
Диапазон регулировки ширины импульса
100nS ~ 4000S
50nS ~ 4000S
40nS ~ 4000S
30nS ~ 4000S
25nS ~ 4000S
Квадратное время подъема волны
≤ 25 нс
≤ 15 нс
≤ 10 нс
≤ 10 нс
≤ 10 нс
Минимальное разрешение частоты
0,01 Гц(0,00000001 Гц)
Точность частоты
± 20ppm
Стабильность частоты
± 1ppm/3 часа
Характеристики формы волны
Тип формы волны
Синус SQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновые формы.
Длина волны
2048 точек
Форма волны Частота дискретизации
266MSa/s
Вертикальное разрешение формы волны
14 битS
Квадратная волна и импульсная волна
Overshoot
≤ 5%
Импульсная волна
Диапазон регулировки рабочего цикла
0.1% ~ 99.9%
Частичная синусоида
Диапазон регулировки рабочего цикла
0.1% ~ 99.9%
Синусоидальная волна
Гармоническое подавление
≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)
Полное гармоническое искажение
<1%(20 Гц ~ 20 кГц, 0dBm)
Пила-зубВолна
Линейность
≥ 98% (0,01 Гц ~ 10 кГц)
Характеристики выхода
