Плата драйвера ЖК-контроллера (VGA), M.RT2270 для N154I2-L02 CLAA154WA05AN, 1280x800, для повторного использования мониторов LVDS, ноутбуков

Это отличный набор легкой пересборки набора ЖК-контроллера, который используется для превращения неиспользованной ЖК-панели в Настольный ПКМонитор. Будет сюрпризом, что ваш неиспользованный ЖК-дисплей будет полезен и больше не будет тратой. Или это очень интересноДля того, чтобы монитор был успешно настроен самостоятельно.M.RT2270-это плата управления ЖК-экраном, она поддерживает ЖК-дисплей от 14 до 19 дюймов

Панель с одиночным/двойным интерфейсом LVDS. Разрешение до 1920x1080.

Примечание:

Пожалуйста, оставьте сообщение с моделью и версией вашего ЖК-дисплея при оплате, спасибо!

Описание:

M.RT2270-это плата управления монитором. Поддерживает светодиодные/ЖК-панели с разрешением 1920x1080

M.RT2270 может синхронизироваться с компьютером автоматически. Для синхронизации требуется синхронный сигнал, который Горизонтально

И вертикальный syncare разделен.

M.RT2270 поддерживает управление динамической контрастностью, вход для наушников и цифровой регулятор громкости одновременно.

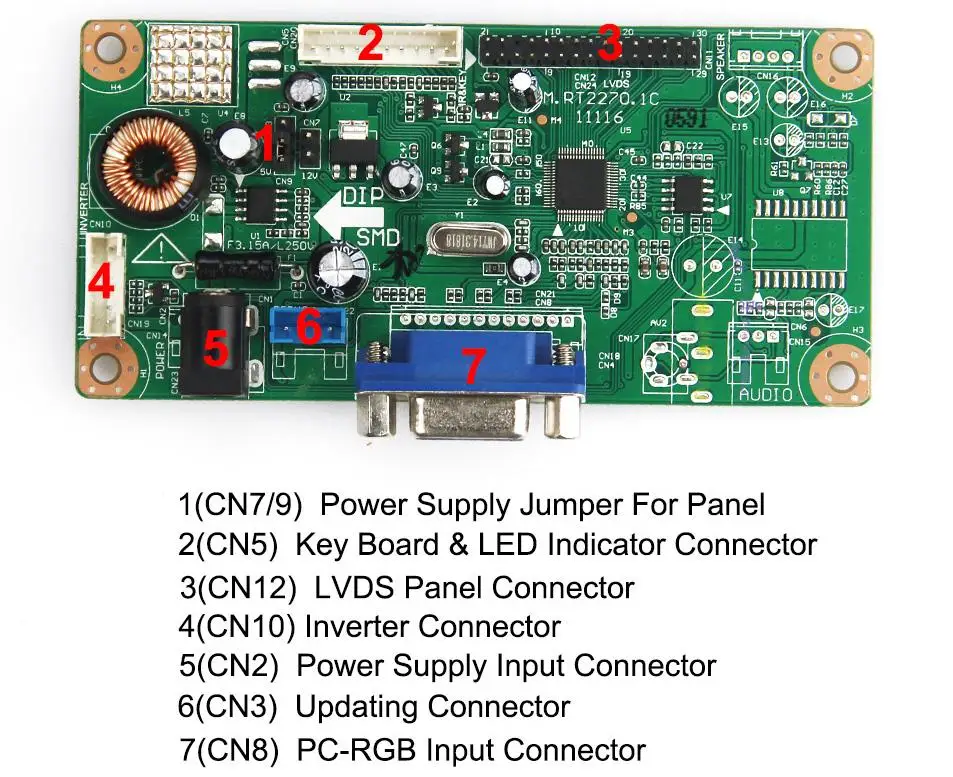

M.RT2270 с интерфейсом, показанным ниже:

Размер платы: 4,21 дюйма (Д) * 2,03 дюйма (Ш) * 0,71 дюйма (В)

ЗагрузитьСпецификация платы контроллера

Посылка:

1 плата контроллера LCD светодиодный(M.RT2270)

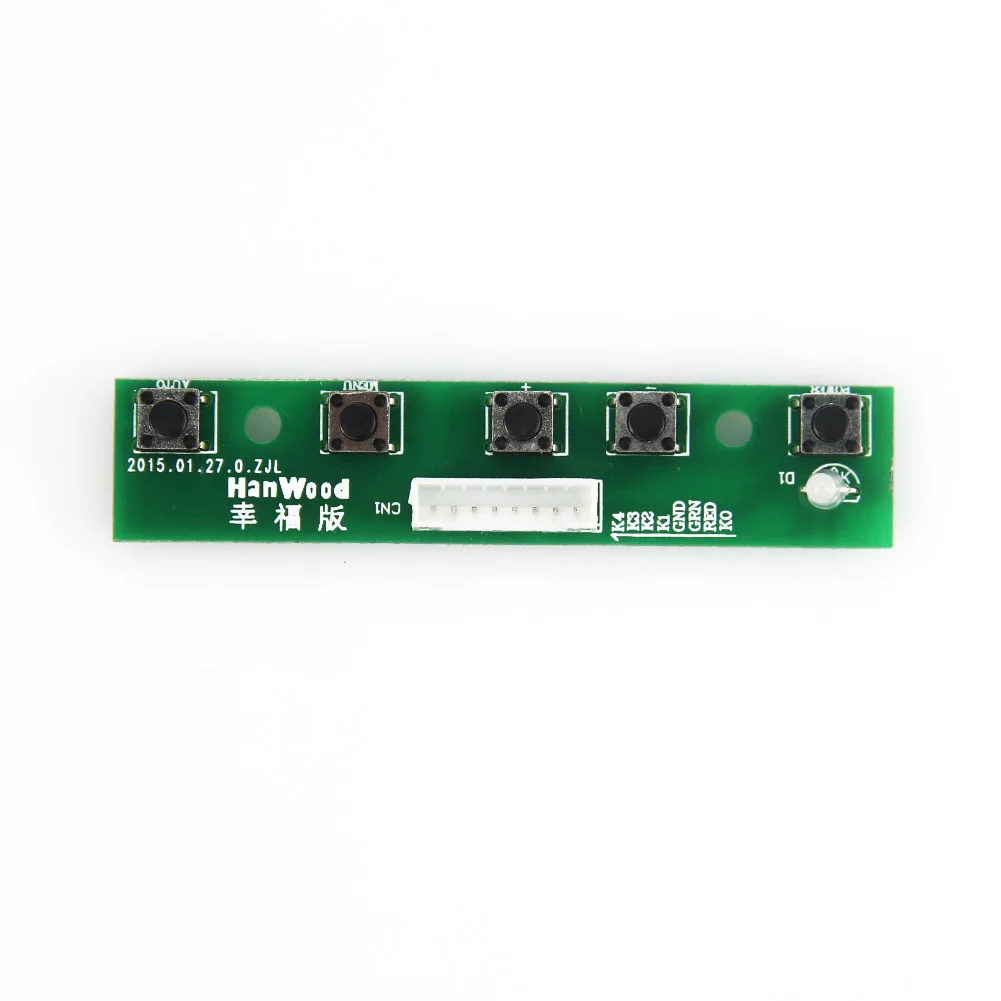

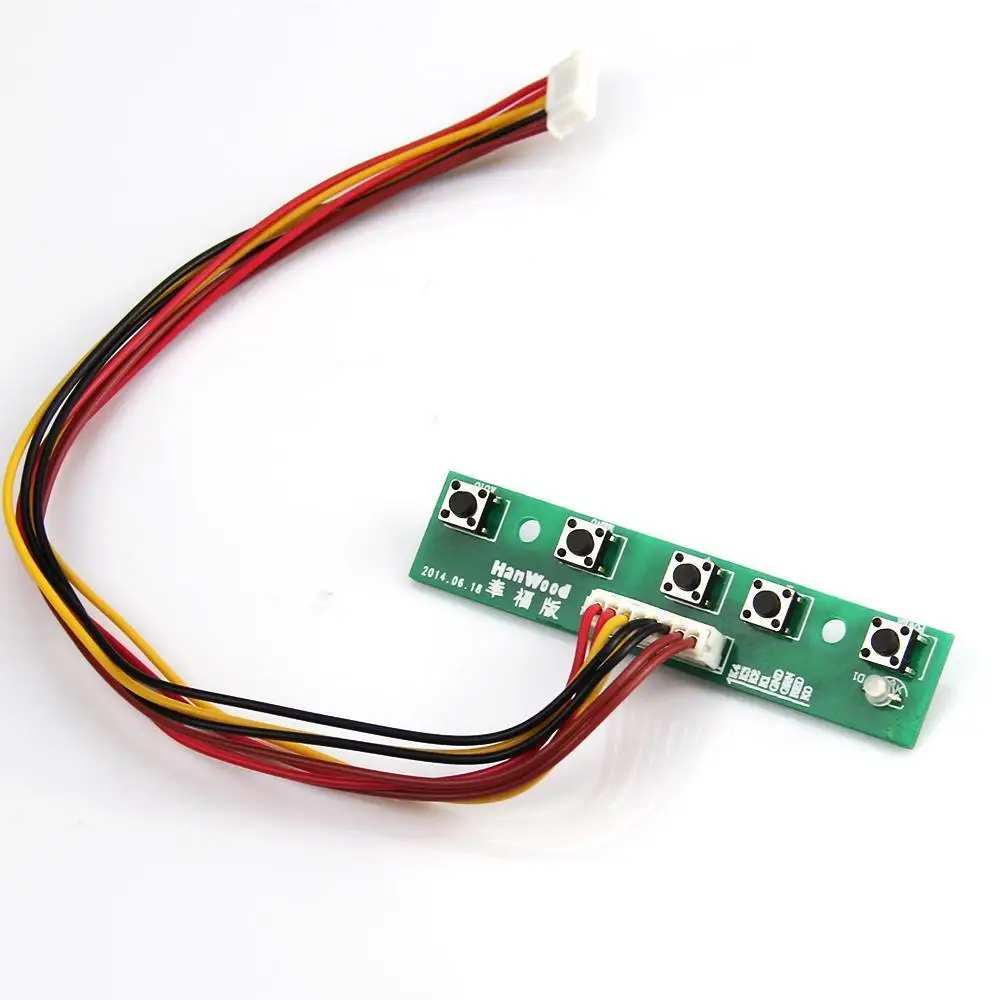

1 клавиатура с кабелем

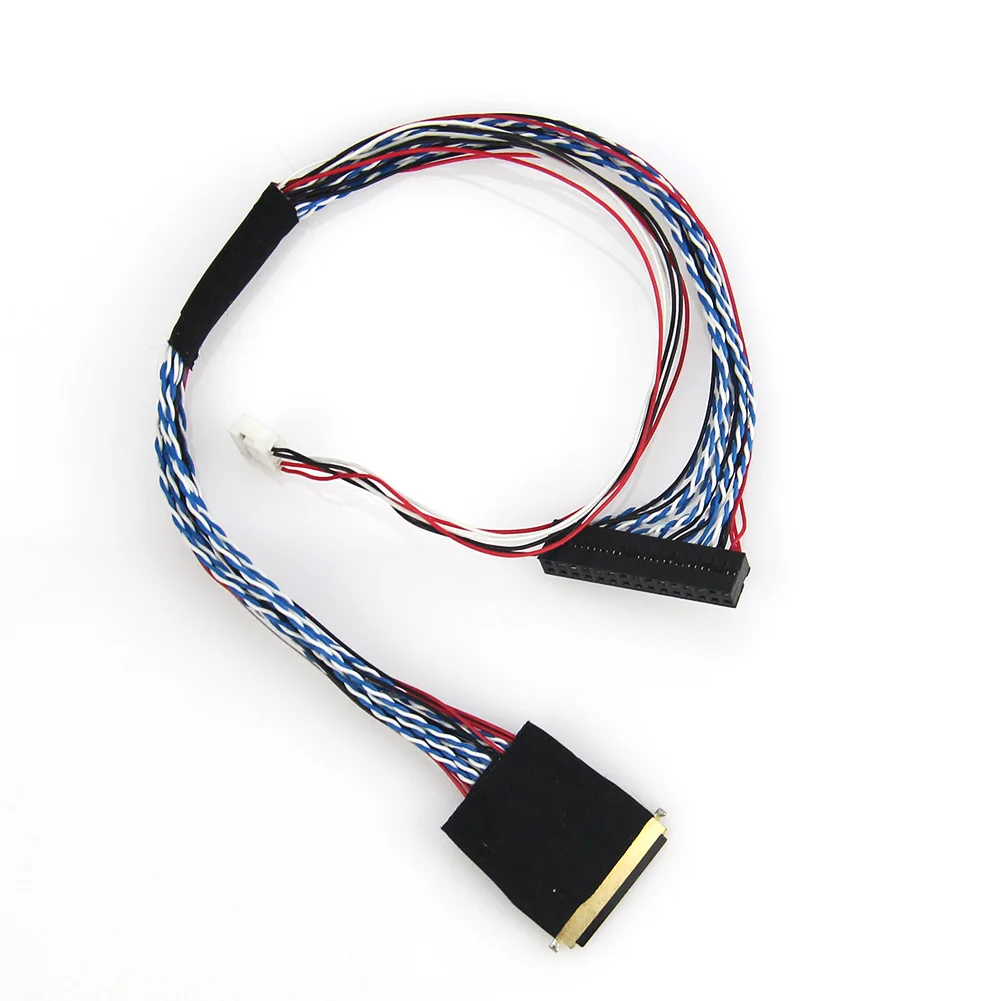

1 кабель LVDS

Советы покупателей:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри вашего ЖК-дисплея все еще работает, эта плата не сможет исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если номер модели вашего ЖК-дисплея совпадает с нашим названием или оставьте нам сообщение с моделью и версией ЖК-дисплеяПри заказе.

В:Как найти мойНомер модели ЖКИ номер версии?

О: обычно этикетка на обратной стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

*Подготовьте Кабель VGA и адаптер питания для платы контроллера, которую вы купили. Они не входят в комплект.

*Для этой платы требуется Входная мощность постоянного тока 12 В, 3,3 а для ЖК-дисплея размером до 17 дюймов и 12 В постоянного тока, 4 а для ЖК-дисплея размером от 17 до 22 дюймов.ЖК-дисплей не загорается, если ток питания не применим, как заявлено.

Пожалуйста, оплатите atteNtion toРабочийПоставка платы контроллера:

SКак показано на левом изображении, может работать, но правый-нет!

* Чтобы защитить эту плату от повреждений, рекомендуется высококачественный адаптер питания, вы также можете купить в нашем магазине сНажмите ссылки ниже:12 В постоянного тока 3,3 а Адаптер питания:Нажмите здесь

12 В постоянного тока4.0A Адаптер питания:Нажмите здесь

Советы по установке:

* При подаче питания Держите заднюю сторону подальше от металлических предметов, иначе это может привести к короткому нарезанию или повреждению основной ИС.

* Поскольку драйвер и напряжение варьируются в зависимости от ЖК-дисплеев, пожалуйста, не меняйте перемычки на плате и не используйте комплект дляДругие ЖК-дисплеи с другим номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

* Применяется с питанием постоянного тока 12 В

*Полный комплект для подключения.

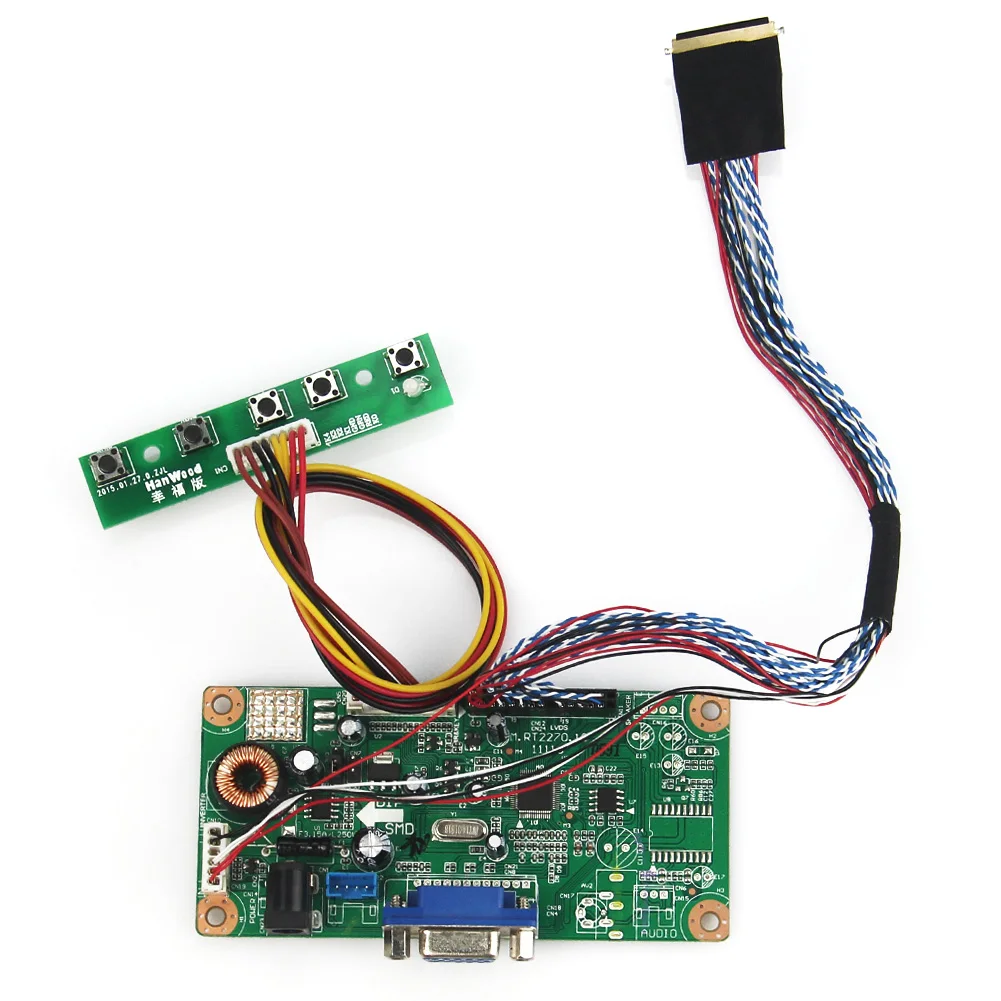

Вот Собранный ЖК-набор:

Теперь Наслаждайтесь успехом монитора «сделай сам», наш профессиональный инженер всегда будет рад помочь вамЕсли есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наше видеоруководство на youtube, спасибо!

Ссылка на представление:Https://youtu.be/s9xpn80muEk
