Для B173HW01 N173HGE-L11 M.RT2270 плата драйвера ЖКсветодиодного контроллера (VGA) LVDS монитор повторное использование ноутбука 1920x1080

Это отличный набор легкой сборки ЖК-контроллера, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПКМонитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересноВещи, чтобы сделать монитор успешно самостоятельно.M.RT2270-это ЖК-панель управления, она поддерживает 14-19 дюймовый ЖК-дисплей

Панель с одним/двойным интерфейсом LVDS. И разрешение до 1920x1080.

Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!

Описание:

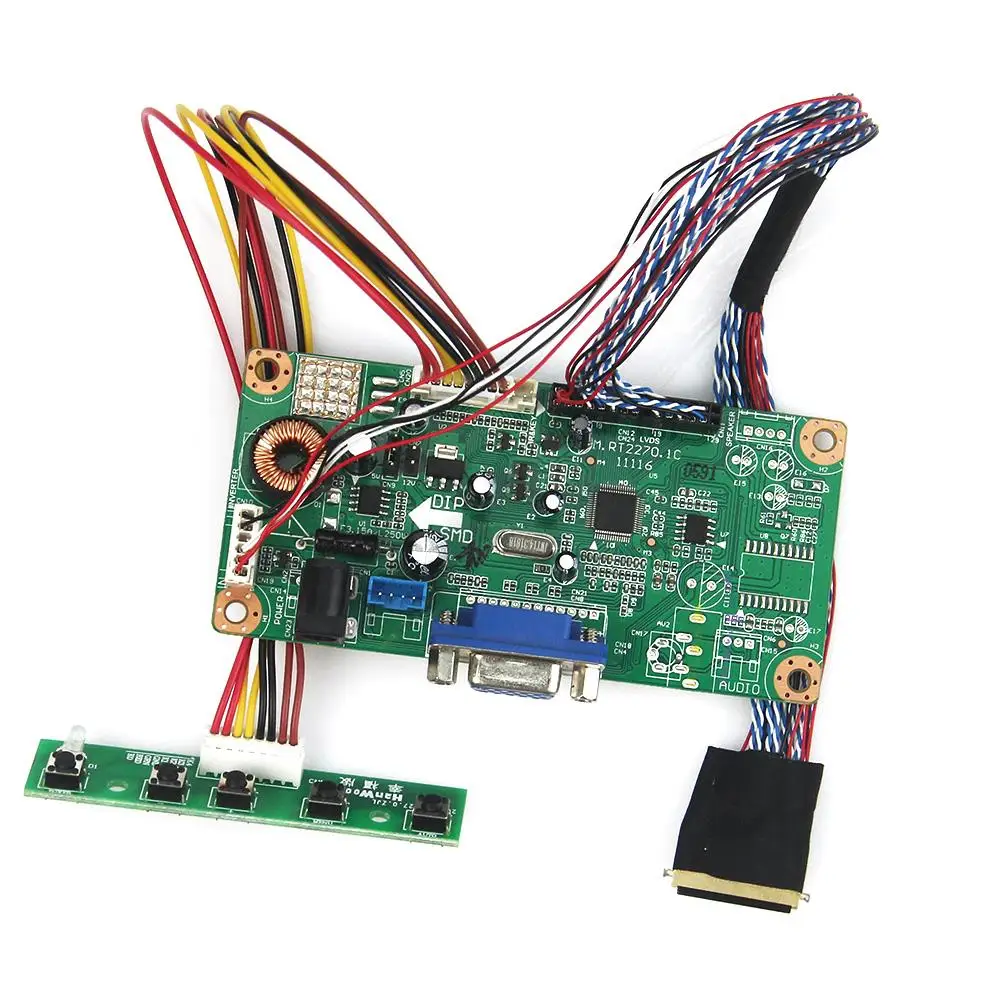

M.RT2270-контрольная плата монитора. Он может поддерживать светодиодный/ЖК-панели, разрешение которых составляет до 1920x1080

M.RT2270 может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, который Горизонтально

И вертикальные syncare разделены.

M.RT2270 может поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

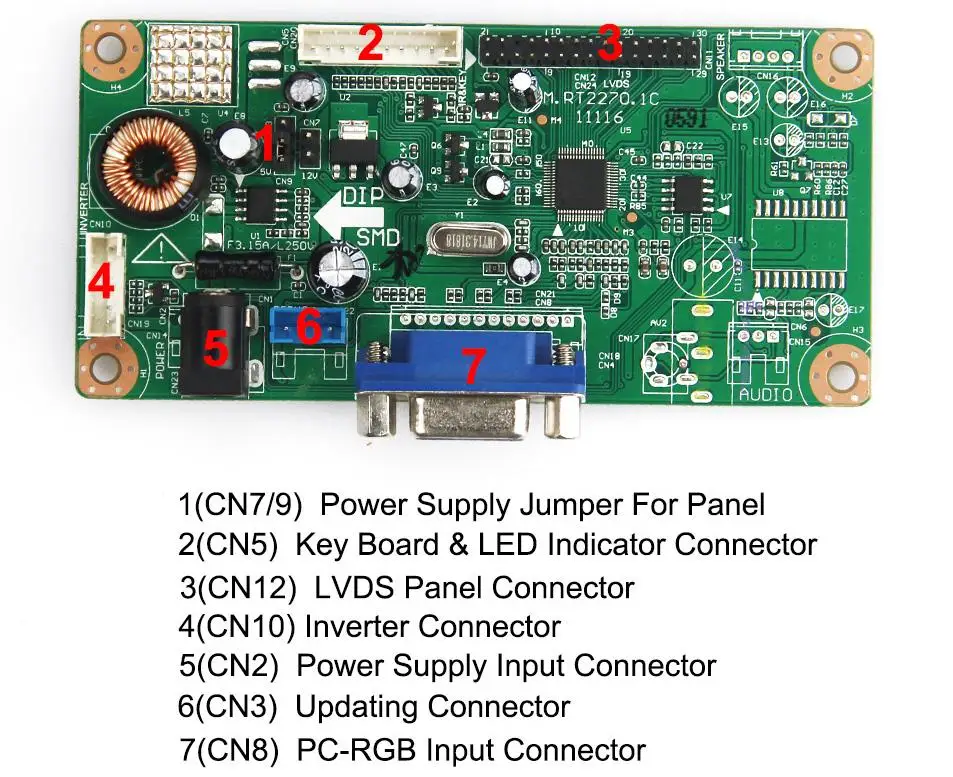

M.RT2270 с интерфейсом, показанным ниже:

Размер платы: 4,21 дюйма (Д) * 2,03 дюйма (Ш) * 0,71дюйма (В)

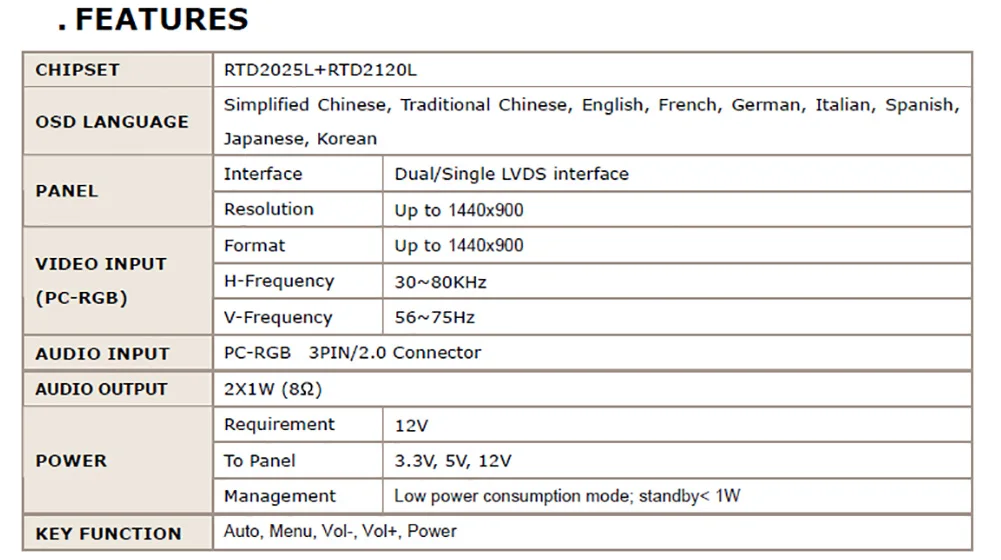

СкачатьСпецификация платы контроллера

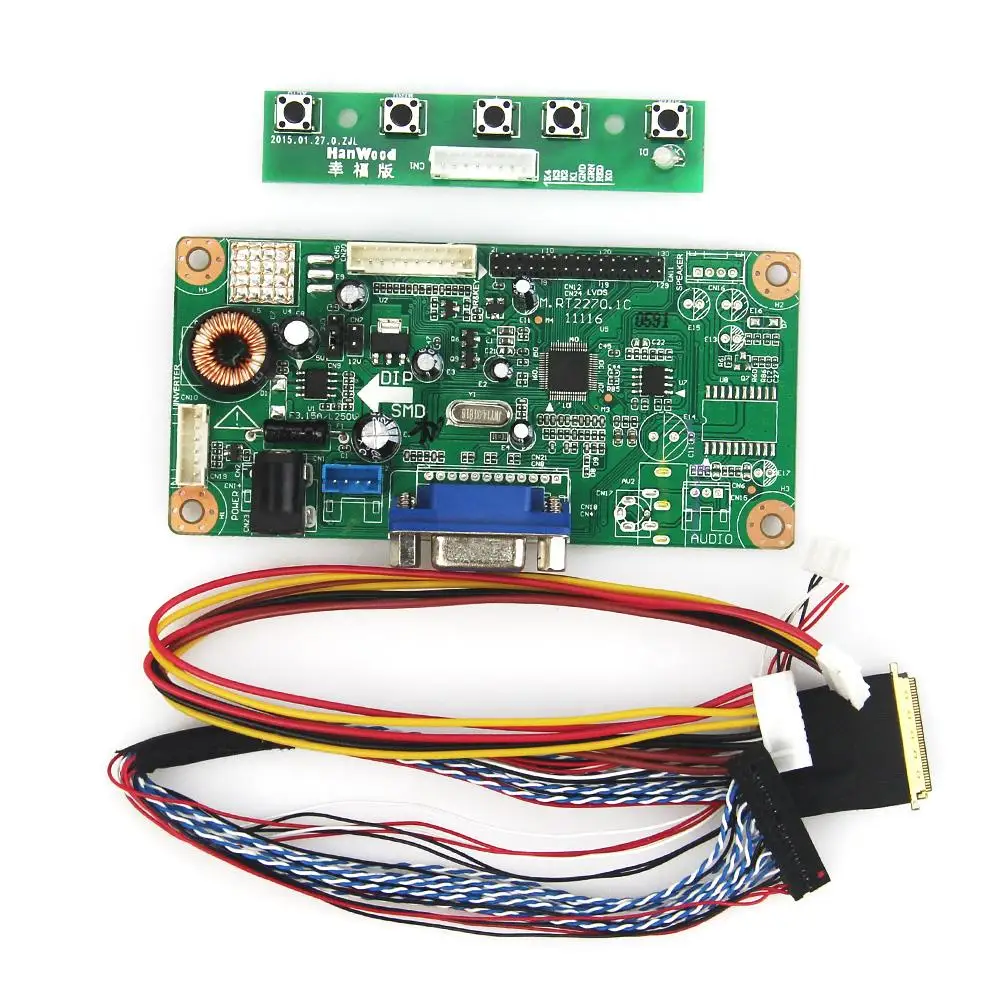

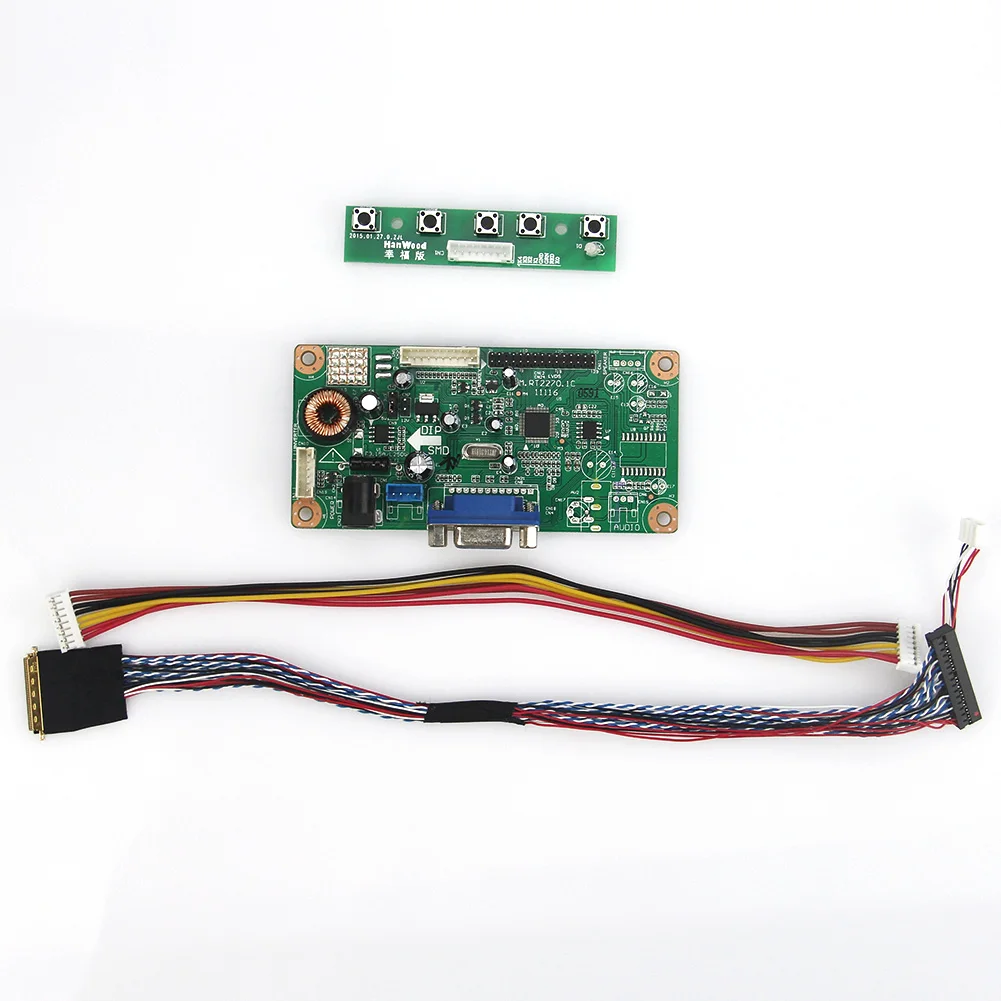

Посылка включает:

1x ЖК-дисплей/светодиодный контроллер(M.RT2270)

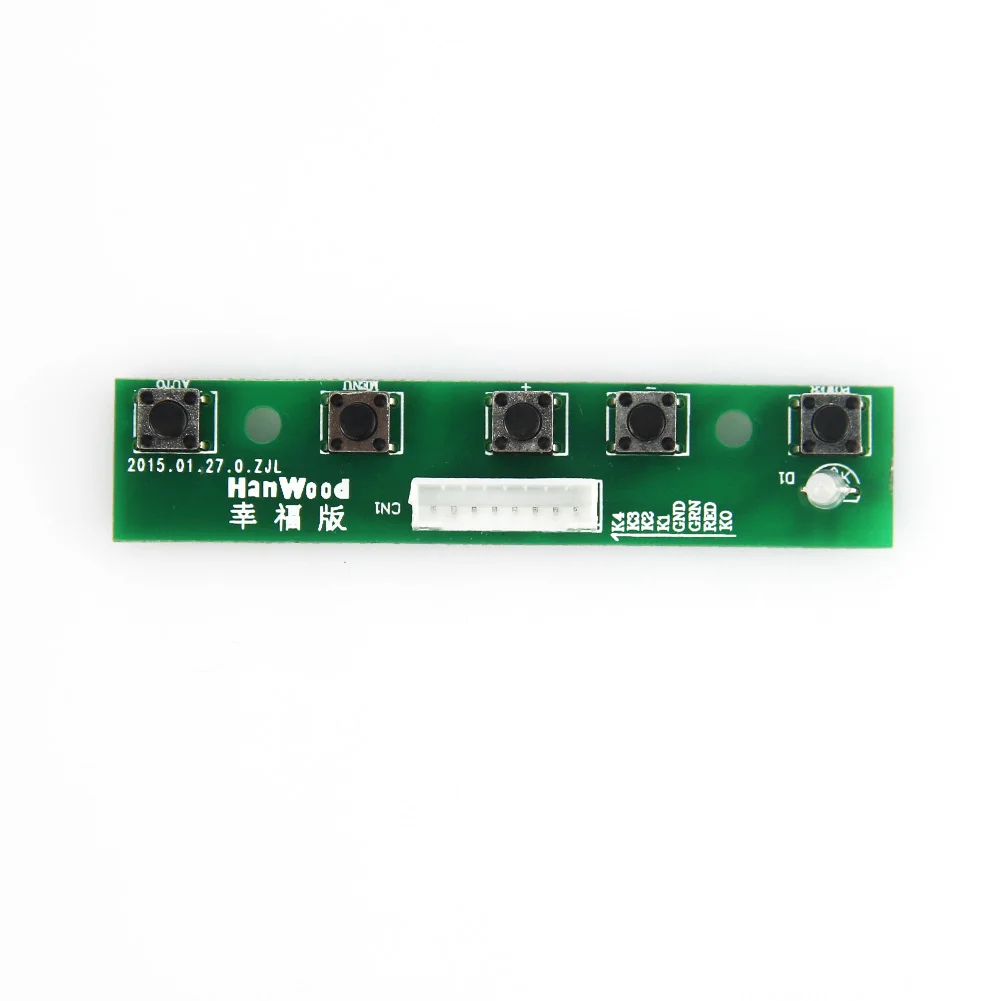

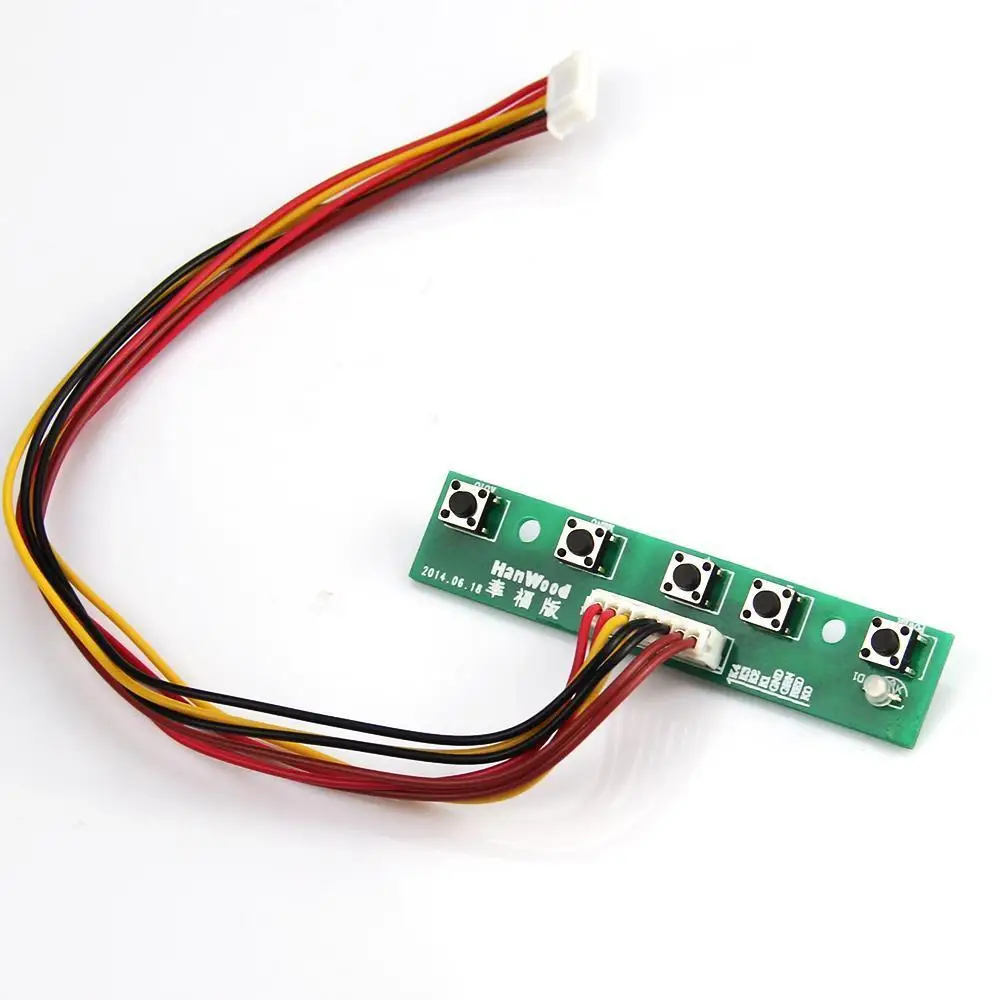

1x клавиатура с кабелем

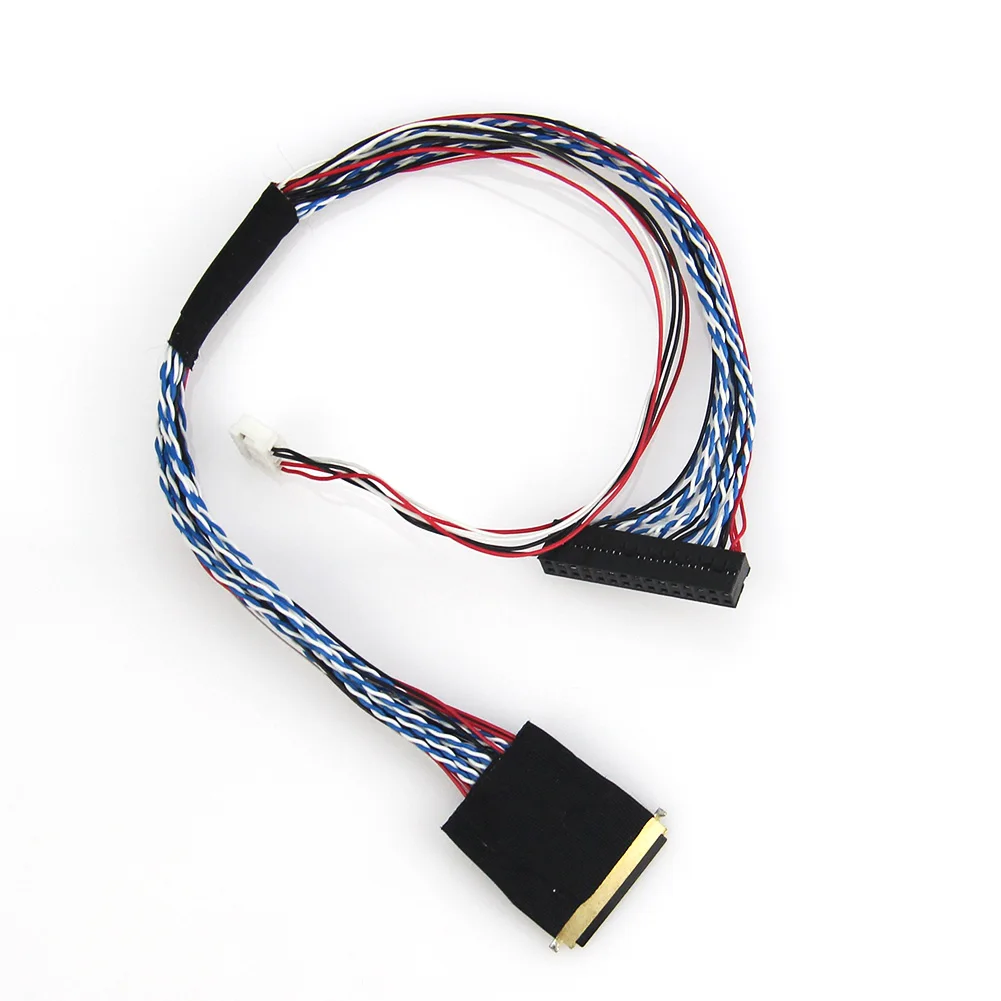

1x LVDS кабель

Советы покупателя:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, Закажите прямо, если ваш номер ЖК-модели совпадает с нашим названием, или оставьте нам сообщение с вашей ЖК-моделью и версиейКогда вы заказываете.

В:Как найти мойНомер модели ЖК-дисплеяИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

*Пожалуйста, подготовьте Кабель VGA и адаптер питания для платы контроллера, которую вы купили. Они не входят в комплект.

*Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.

Пожалуйста, оплатите atteNtion toРабочаяПоставка платы контроллера следующим образом:

SКак показано на левой фотографии, может работать, но справа нет!

* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания, вы также можете купить в нашем магазинеНажав ниже ссылки:12VDC 3.3A Адаптер питания:Нажмите здесь

12VDC4.0A Адаптер питания:Нажмите здесь

Установочные наконечники:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

* Применяется с мощностью 12 В постоянного тока

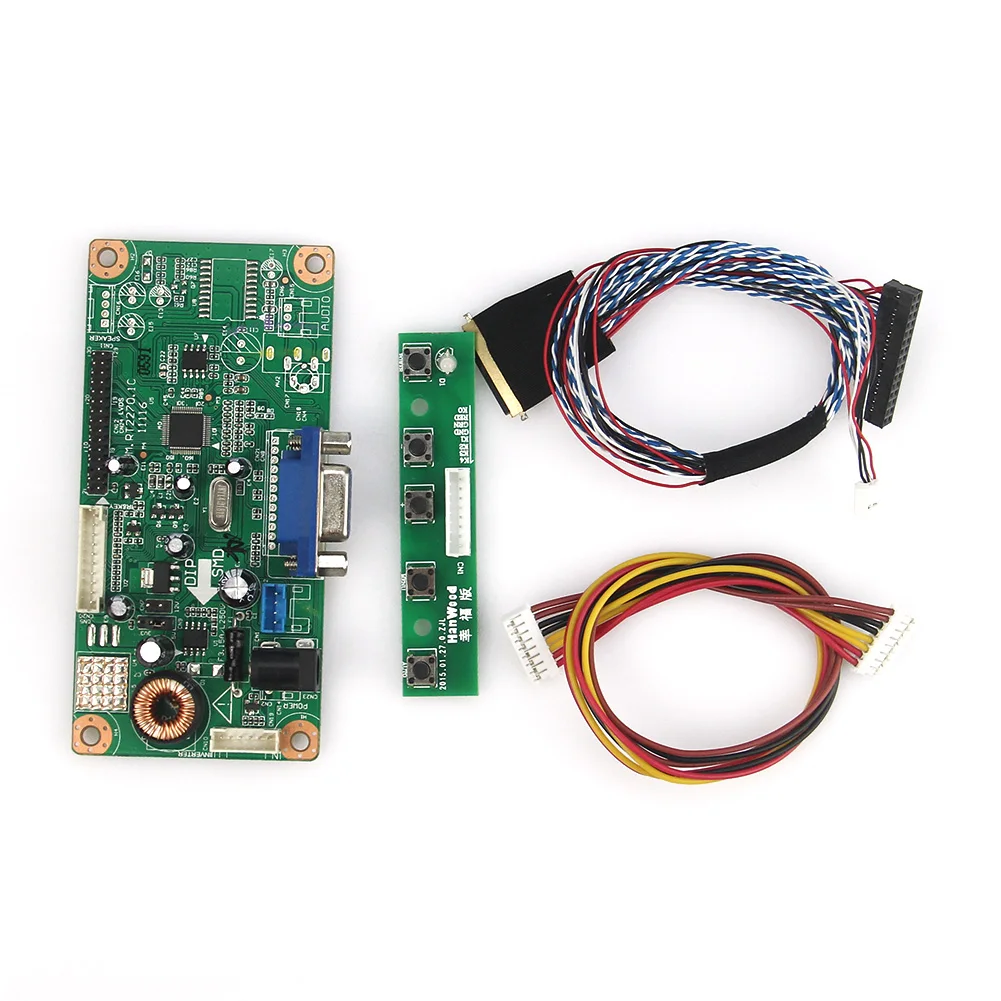

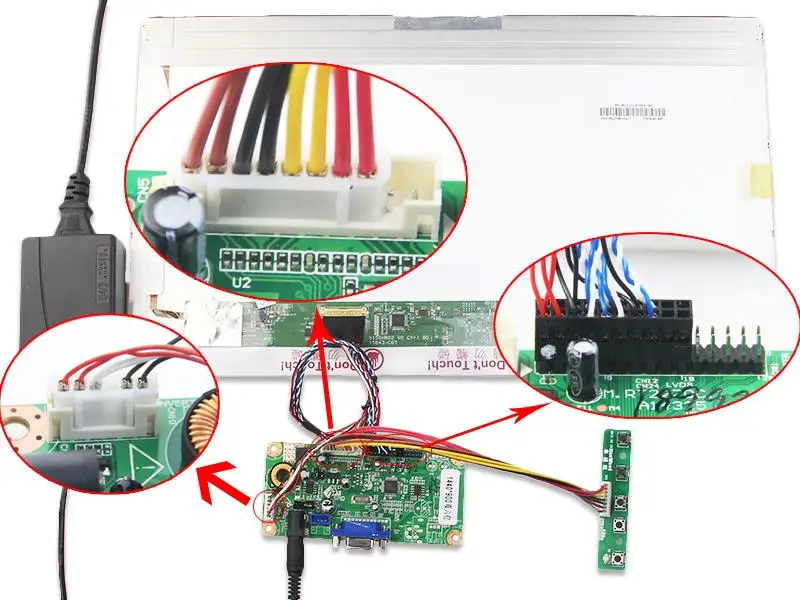

*Полный комплект подключения.

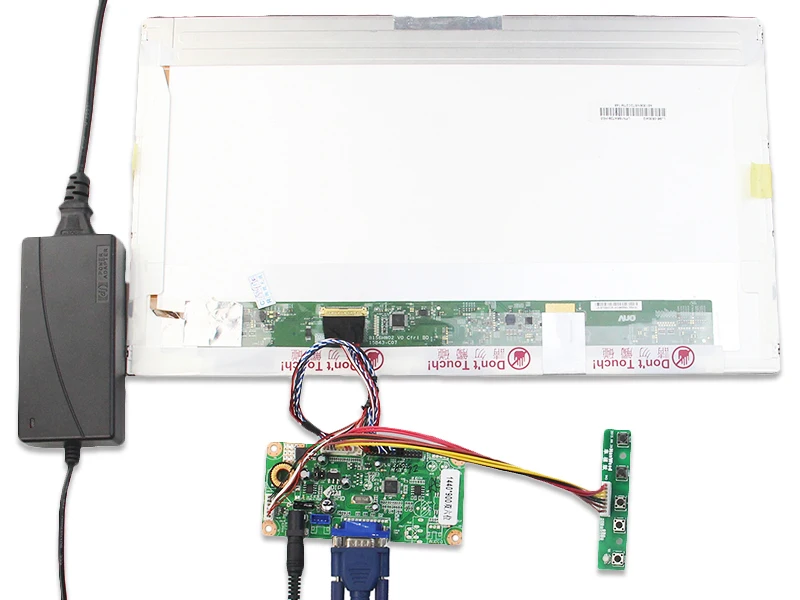

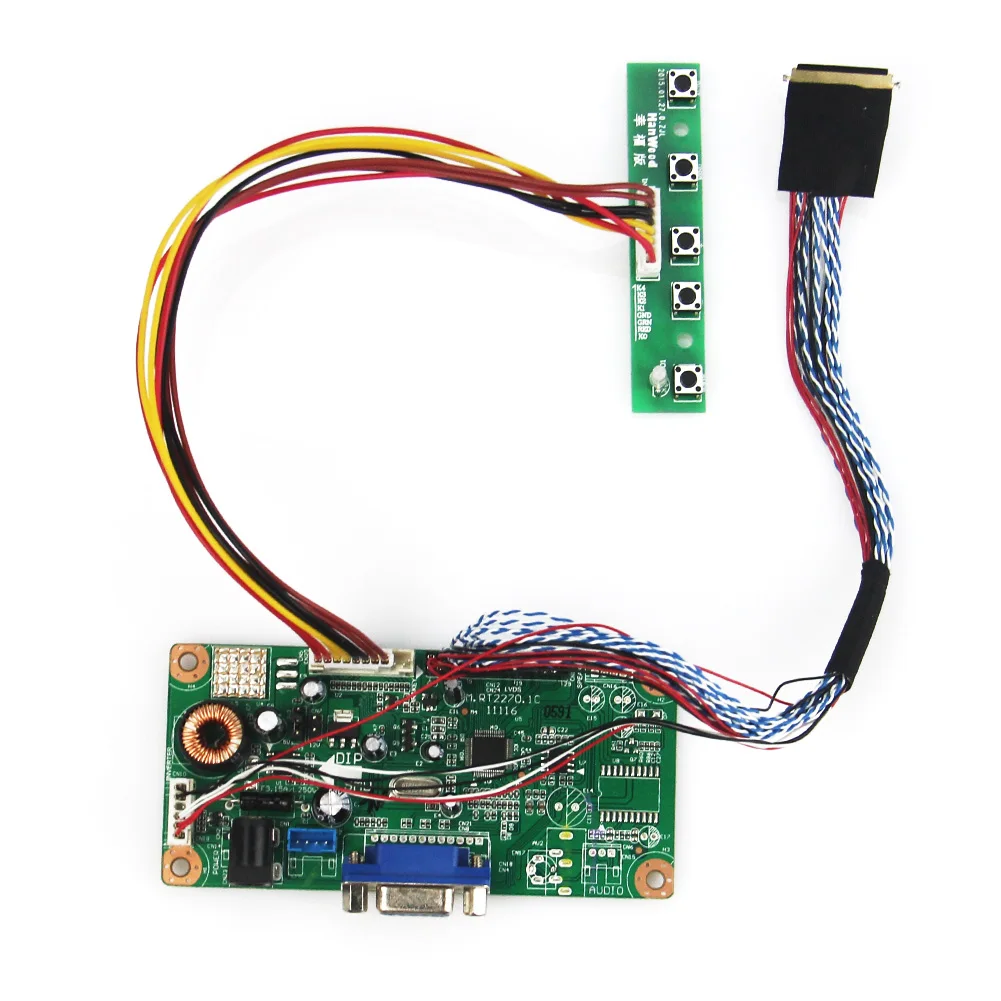

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать васЕсли есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наш видео-гид на youtube, спасибо!

Ссылка введения:Https://youtu.be/s9xpn80muEk
