M.NT68676 плата драйвера ЖК светодиодный одного контроллера (HDMI + VGA + DVI + аудио) для детской модели 1920x1080 LVDS монитор повторное использование ноутбука

Это отличный набор легкой сборки ЖК-контроллера, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПКМонитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересноВещи, чтобы сделать монитор успешно самостоятельно. Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с LVDSИнтерфейс и разрешение 2048x1152, комплект plug & play, не требует пайкиNeEded в качестве организатора.

Описание:

M.NT68676.2A-это плата управления монитором, которая поддерживает светодиодный/ЖК-панели с разрешением до 2048X1152.

M.NT68676.2A может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигналаЧто

Горизонтальная и вертикальная синхронизация разделена.

M.NT68676.2A поддерживает динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

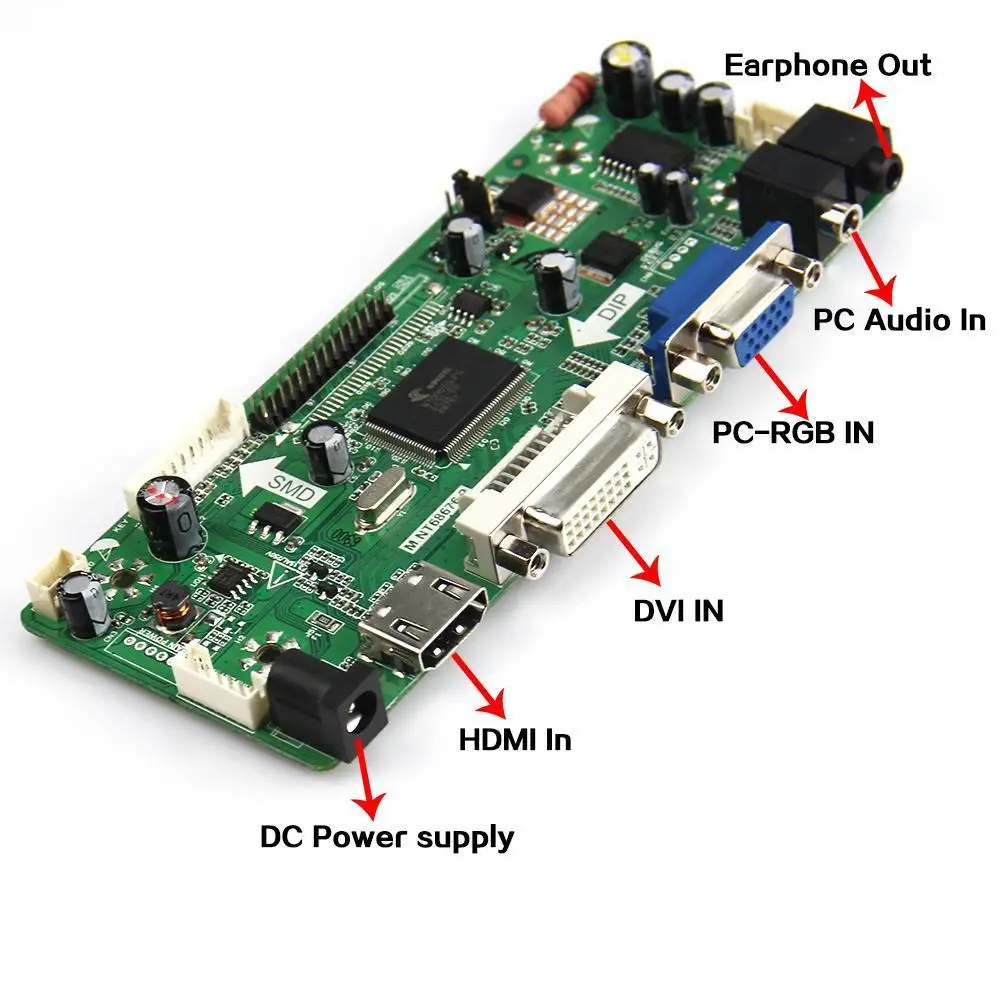

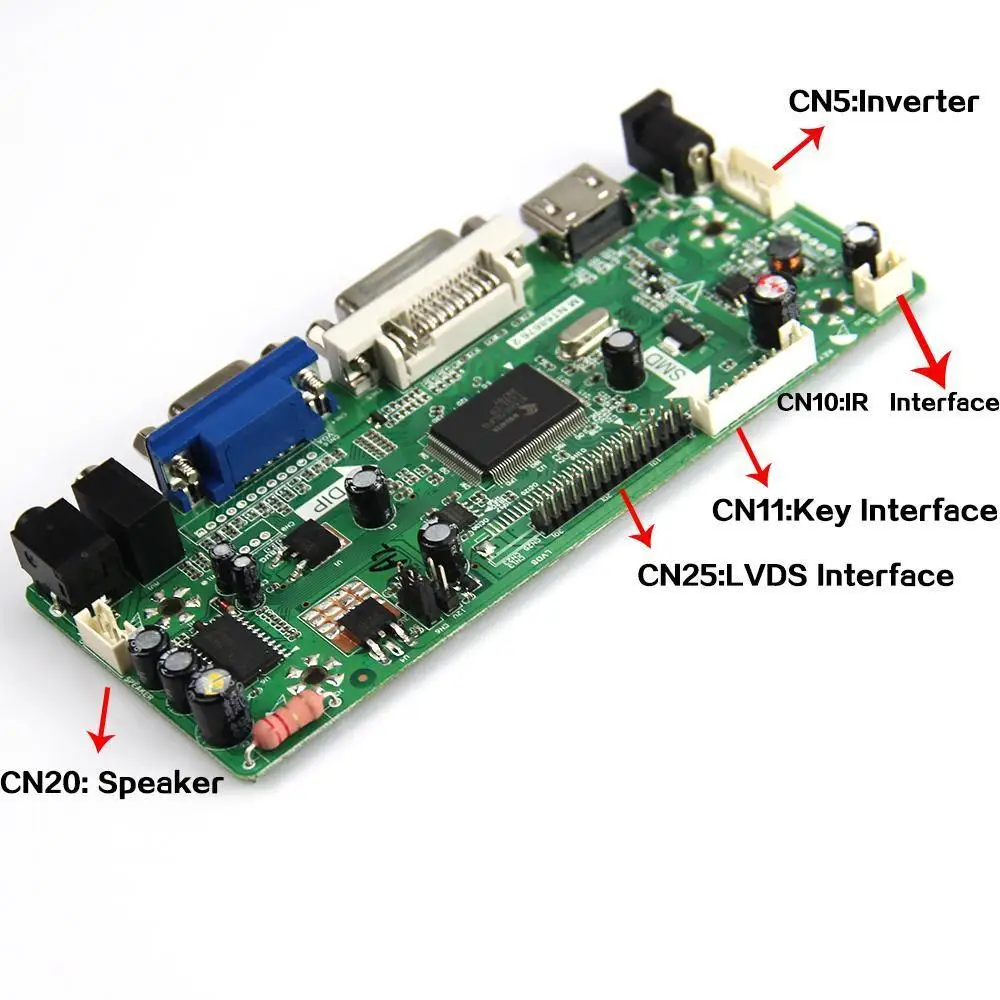

M.NT68676.2A с интерфейсом, показанным ниже:

Размер платы: 5,47 дюйма (Д) * 2,28 дюйма (Ш) * 0,67 дюйма (В)

 Скачать Спецификация платы контроллера

Советы покупателям:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеемМодель и версияКогда вы заказываете.

Q:Как найти моюЖК-дисплей Номер моделиИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте VGA кабель/DVI кабель/HDMI кабель и адаптер питания для платы контроллера, которую вы купили.Они не входят в комплект.

 * Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.

Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SКак показано на левой фотографии, может работать, но справа нет!

* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания, вы также можете купить в нашем магазинеНажав а кнопку ниже ссылкам:12VDC 3.3A Адаптер питания:Нажмите здесь

     12VDC4.0A Адаптер питания: Нажмите здесь

Установите советы:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

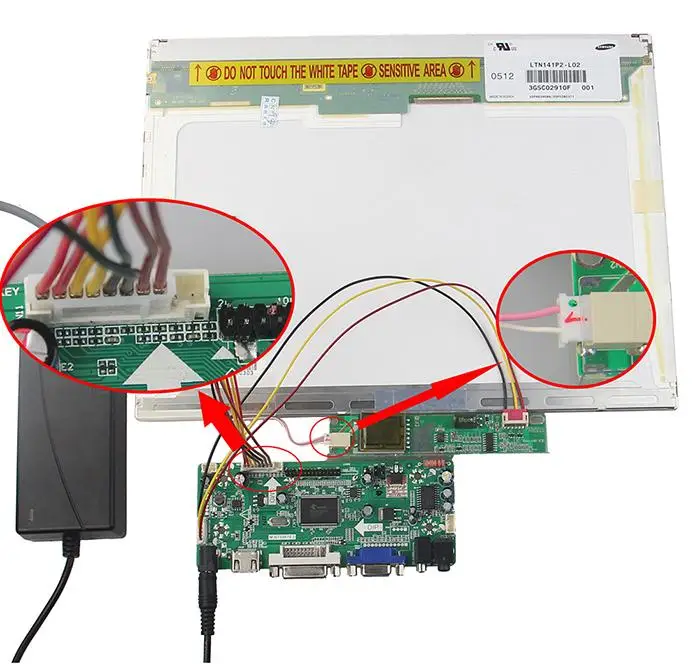

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели),И подключите инвертор с контроллеромПлата, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL с подсветкой.В том случае, еслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-дисплей делаетНе горит, затем подсветка сломана, вам нужно заменить лампы.

* В соответствии с указанным выше способом отключите источник питания,ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-дисплей разъемИ плата управления

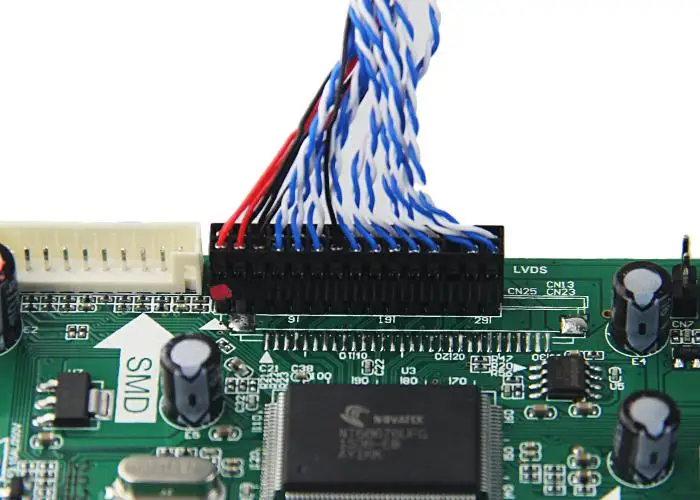

(Подключите отмеченную область LVDS с1St Штырь), иЗатем вставьте VGA или HDMI или DVIВходной сигналСигнал (По умолчанию вход VGA,   Используйте кнопки для переключения на вход HDMI / DVI)  .

* Применяется с мощностью 12 В постоянного тока

 *В комплекте Соединительный комплект.

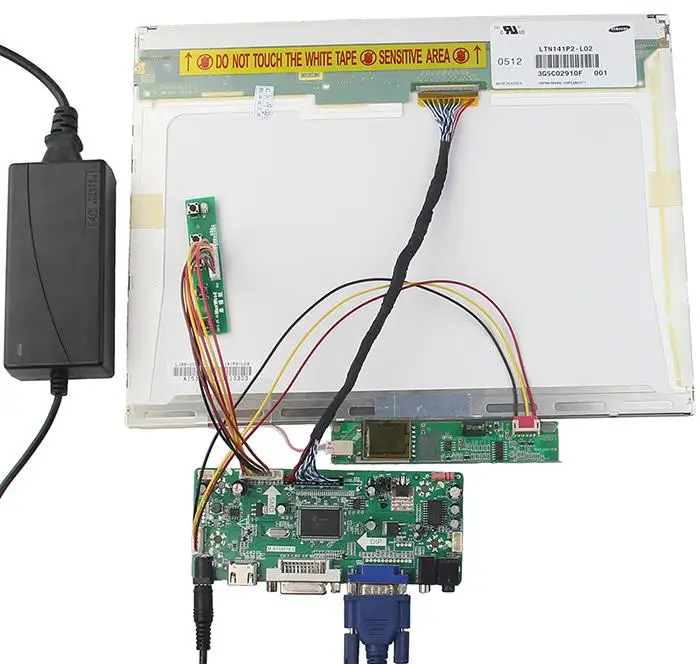

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать васЕсли есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наш видео-гид на youtube, спасибо!

 Ссылка введения:Https://youtu.be/s9xpn80muEk

 Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!

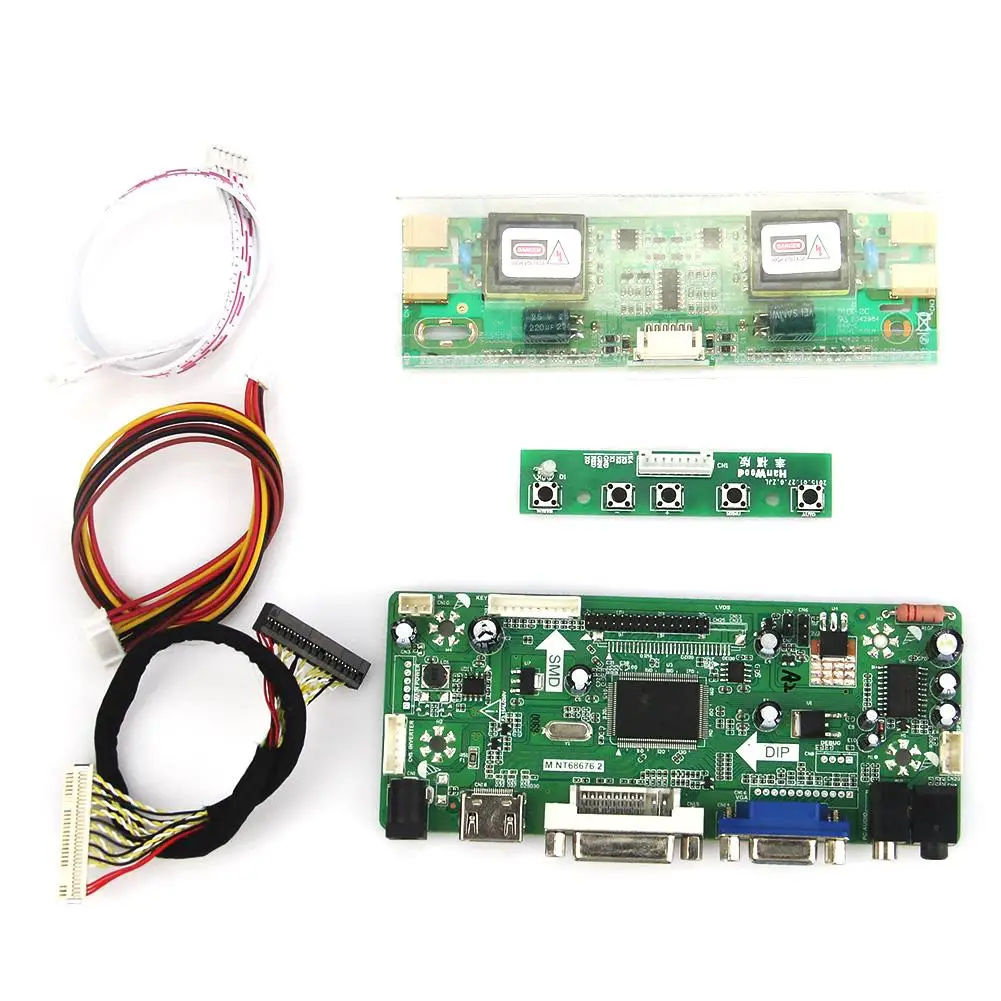

Посылка включает в себя:

1x ЖК-дисплей/светодиодный контроллер(M.NT68676 2.A)

1x с холодным катодом (CCFL Инвертор доска

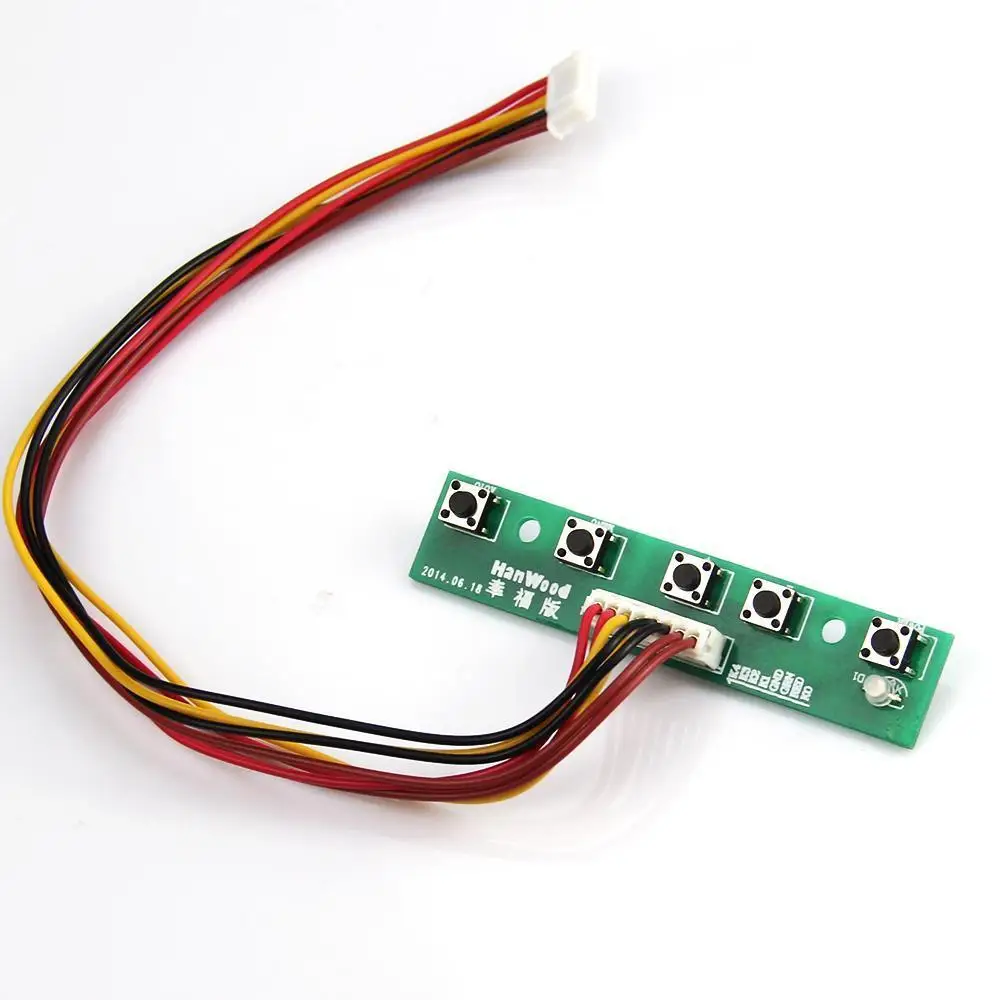

1x клавиатура с кабелем

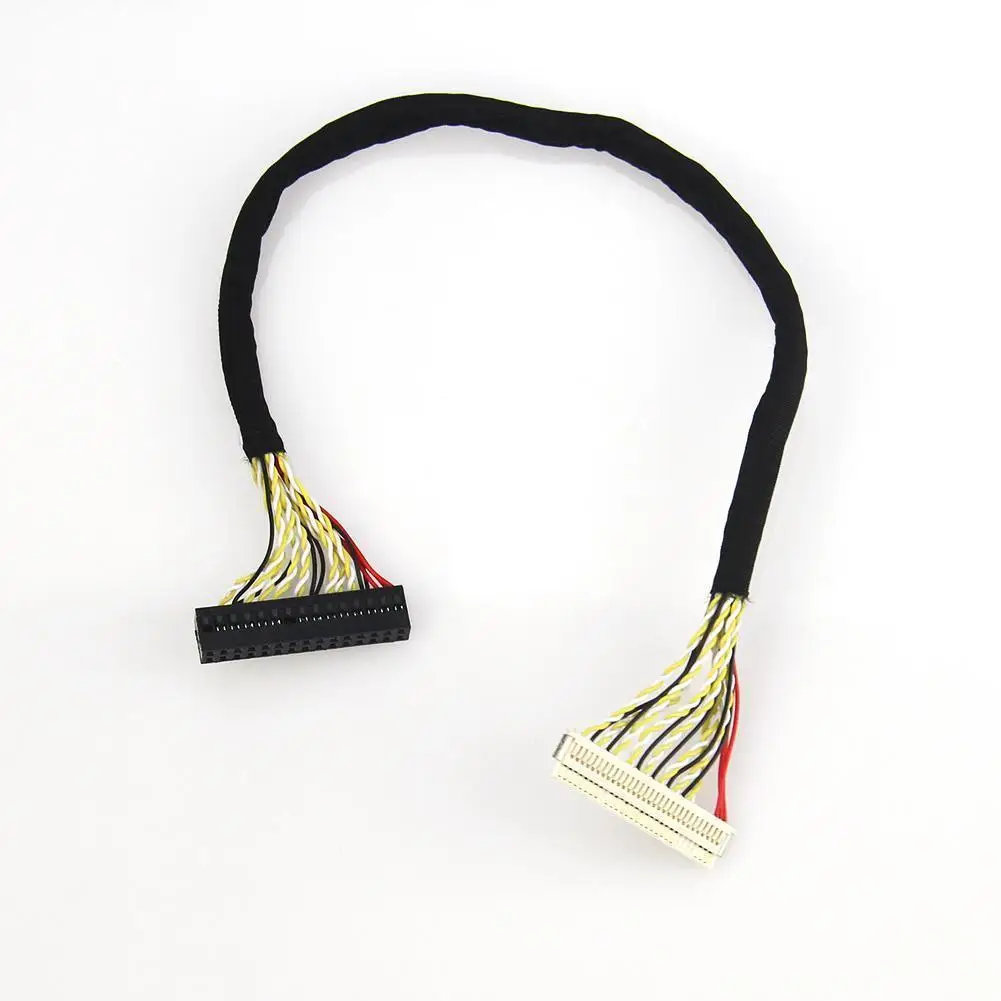

1x кабель низковольтной дифференциальной передачи сигналов

Демонстрация:(TFT ЖК-дисплей не входит в посылка.)
