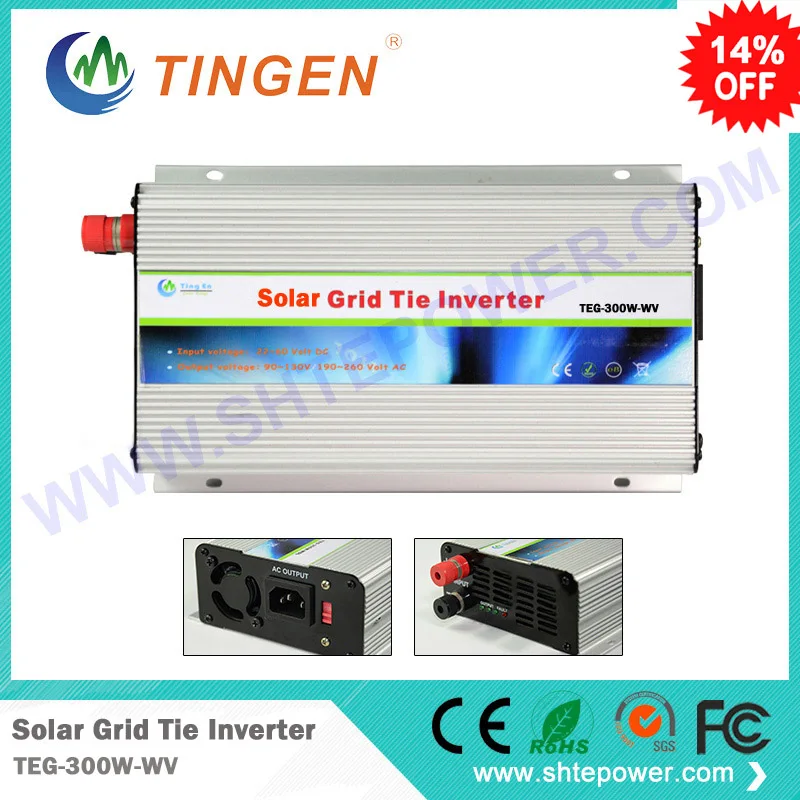

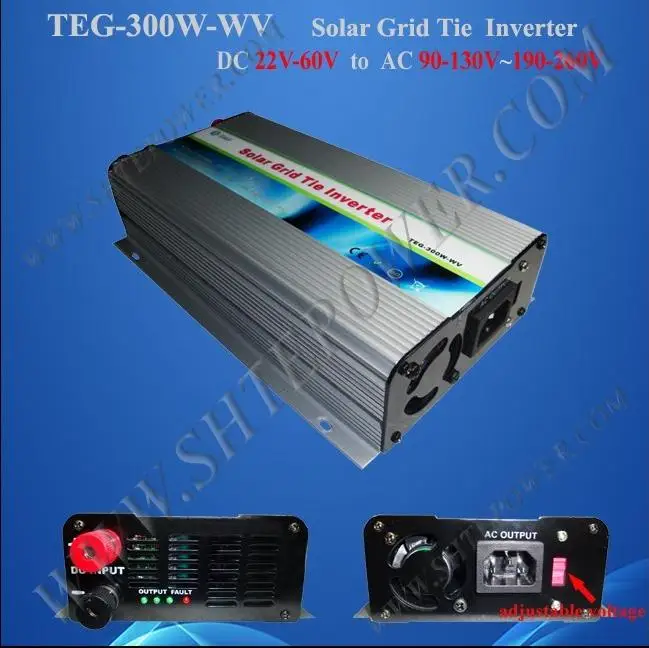

300 Вт Сетка галстук Солнечный контроллер инвертор mppt чистая синусоида ac выход может регулироваться от 90 до 130 В до 190-260 В dc вход 22-60 в

Сетевой Инвертор серии TE

                                     Инструкция по эксплуатации модели TEG-300W-WV

'SGPV' (небольшая сетка галстук фотоэлектрическая система)

Введение

Небольшой солнечный сетевой инвертор может получить солнечную энергию от панели солнечных батарей и подключиться к сети через выходной кабель без дополнительного оборудования. Установка очень удобная и надежная.

Мы называем систему, сочетающую с небольшим солнечным сеточным инвертором и солнечными панелями как «sgpv'». Система включает солнечные панели и небольшой сетевой инвертор. Солнечные панели могут быть монокремния, полигонового кремния, некристаллической пленки или любого другого материала, который может трансформировать солнечную энергию в электрическую энергию. Мощность инвертора сетки должна соответствовать мощности подключенных солнечных панелей. Таким образом, мощность SGPV определяется его солнечными панелями, это может быть стандартизация в соответствии с фактическим использованием.

Инвертор может быть подключен к любой розетке дома, когда эта линия работает обычной электрической сети. Небольшая сетка контролирует громкость, частоту и фазу домашней сетки, затем производит чистую синусоидальную волну, что частота и фаза такие же, как у сетки, и объем немного выше, чем у сетки, затем в соответствии с текущей управляемой ШИМ, Для управления выходной мощностью в сетку. Небольшой сетевой инвертор просто выключает питание, когда домашняя сетка включена.

Когда солнце светит, панель PV производит напряжение постоянного тока, а сетевой инвертор изменит напряжение постоянного тока на напряжение переменного тока и поставит питание на домашнюю сетку. Когда общая мощность электрического аппарата, который используется в доме, больше, чем выходная мощность инверторов, эта мощность от инверторов будет потребляться в доме, это замедлит измеритель мощности, в противном случае, Разница выходной мощности инвертора между общей используемой мощностью аппарата будет выходить из дома в сетку.

Преимущество

Есть много преимуществ SGPV по сравнению с традиционной системой сетки.

1. низкая стоимость и простота установки-SGPV может в полной мере использовать все типы поверхности зданий, которые лицом к солнцу в городе, а также быстрая и простая установка солнечных модулей и инвертора сетки. Это очень низкие затраты на техническое обслуживание.

2. Свободное сочетание-SGPV может использоваться в качестве отдельной системы сетки и может быть настроен как большой солнечный массив со многими из них. Количество SGPV в массиве зависит от вашего желания. Если вы планируете установить сетку PV системы, в общем, солнечный массив и инвертор должны быть тщательно подобраны, чтобы гарантировать, что напряжение и предел мощности инвертора не превышают. Когда вы хотите увеличить количество солнечных панелей, и если общая мощность солнечных панелей превышает распределение инвертора сетки, необходимо увеличить стоимость инвертора сетки.

3. комбинация SGPV не взаимодействует-традиционная система подключения солнечной сетки, они предлагают блоки в диапазоне высокой мощности, и эти блоки модульные, так что вы можете иметь несколько единиц, работающих параллельно для больших солнечных батарей. Хотя, традиционный сетевой Инвертор имеет функцию MPPT (максимальное отслеживание точки мощности), но максимальная точка мощности соответствует всей серии с точки зрения массива солнечных панелей, если Производительность Части солнечных панелей в системе, по какой-то причине, такие как листья, птичьи капли, пыль, Тени и т. Д., разлагаются, производительность всей Солнечной системы будет уменьшаться.

SGPV не имеет такого недостатка. Если Производительность Части солнечных панелей в системе разлагается, это просто влияет на сам этот элемент, не повлияет на другие SGPV в системе.

4. повышение эффективности всей системы солнечной энергии-в традиционной сетевой системе, солнечные панели соединены в серии, поэтому MPPT инвертора в соответствии с общей панелью в серии, не для каждой панели, но есть разница между каждой панелью, Поэтому не каждая панель работает при максимальной мощности, это уменьшит общую мощность этих панелей в серии.

Но SGPV не имеет такого недостатка. Потому что каждый инвертор SGPV имеет функцию MPPT, поэтому каждая панель работает на максимальной мощности, это увеличит эффективность всей системы.

5. низкое энергопотребление-Большинство деталей в небольшом сеточном инверторе-это цифровая ИС и низкомощный MCU, поэтому энергопотребление Низкое, хотя количество инверторов сетки увеличивается, но это не увеличит энергопотребление всей системы.

Установка

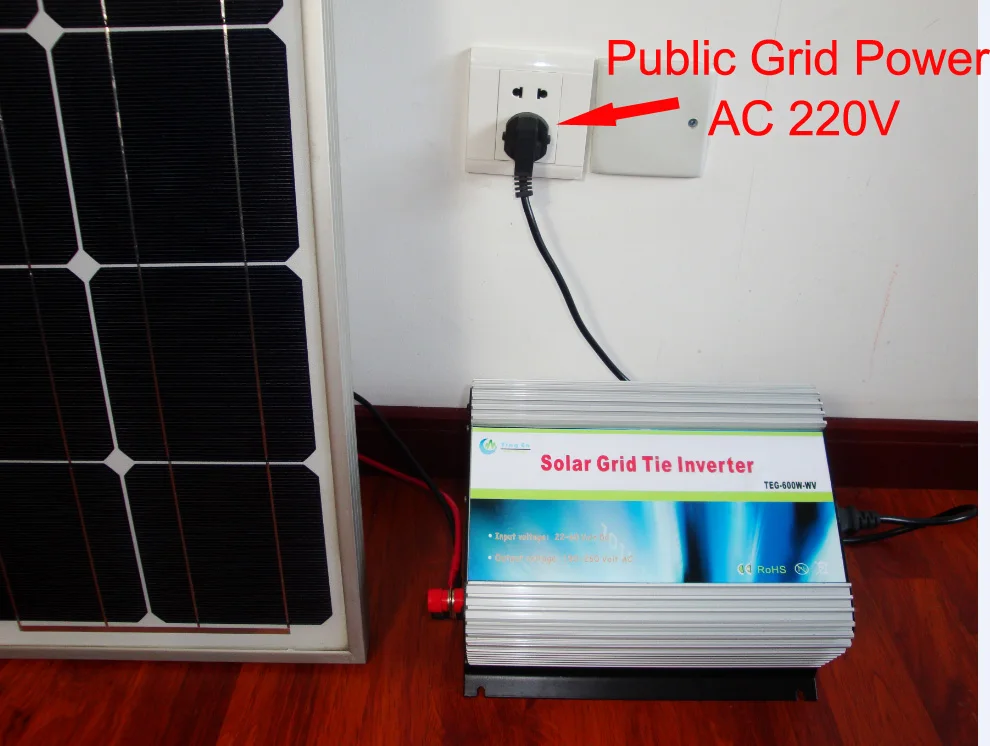

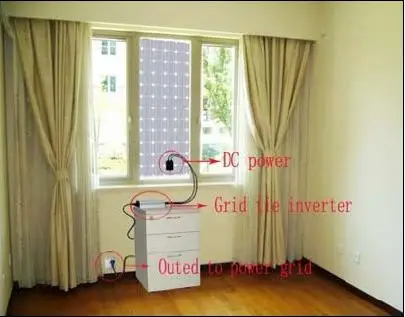

Индивидуальная система SGPV показана на рис. 1. установка солнечной панели SGPV в подходящем месте, которое солнце может излучать на нем, соединяя кабели солнечной панели с входными клеммами постоянного тока небольшой сетки галстук инвертора SGPV, Вставьте вилку инвертора в гнездо домашней сетки. После этого, когда солнце светит, SGPV преобразует солнечную энергию в домашнюю сетку.

SGPV может быть штабелируемым, и все SGPVs независимы друг от друга. Общая мощность преобразования в сетку-это общая мощность всех SGPVs. Установка каждого SGPV одинаковая. Соединяя большое количество SGPV с сеткой, это построит систему высокой мощности

Операция процедур

1. Подключите кабели питания постоянного тока к входному терминалу инвертора, убедитесь, что полярность правильная. Рекомендуемый размер входного кабеля постоянного тока для максимальной выходной мощности составляет 8AWG или кабели, которые могут обрабатывать более 30A. Оптимальная длина будет меньше 8 м, более длинные кабели будут иметь более высокое падение напряжения. Диапазон выходной мощности солнечной панели составляет 20 Вт ~ 250 Вт.

2. Установите переключатель выходного напряжения переменного тока на инвертор в правильное положение (115 В или 230 В) в соответствии с вашим местоположением домашней сети переменного тока.

3. Подключите поставляемый шнур питания переменного тока к инвертору и подключите его к домашней розетке.

4, 3 зеленых светодиодных индикатора начнут цикл слева направо при обнаружении сетки и источника постоянного тока. Это означает, что инвертор работает в нормальном состоянии. Скорость езды на велосипеде зависит от того, сколько энергии выводится из солнечных панелей или ветровой турбины. Чем больше выходная мощность, тем быстрее скорость. Если нет сети переменного тока, красный светодиод будет включен, инвертор не будет выдавать мощность, это называется «Защита острова».

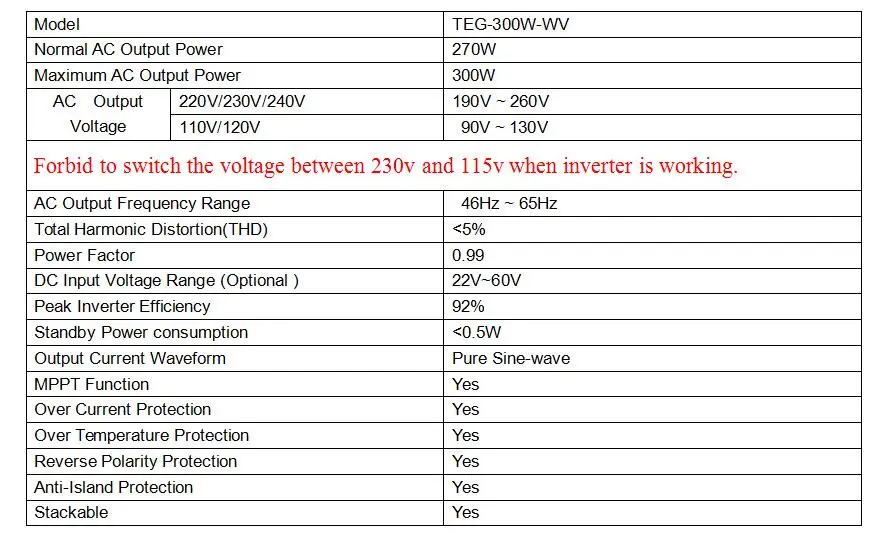

Электрические характеристики:

Внимание:

1. Если ваш адрес удален DHL или FedEx, мы отправим другой экспресс-почтой

2. мы можем снизить некоторые цены за меньшую таможенную пошлину при доставке, пожалуйста, оставьте стоимость продукта, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; и мы не будем нести высокую стоимость тарифа, покупатель должен нести reponsibility самостоятельно.

3. Клиенты изБразилияПожалуйста, оставьте номер CPF или номер CNPJ, в противном случае компания по транспортировке откажется от транспортировки;

Спасибо, что посетили наш магазин и заказали нашу продукцию! При оформлении заказа, пожалуйста, обратите внимание на следующее:

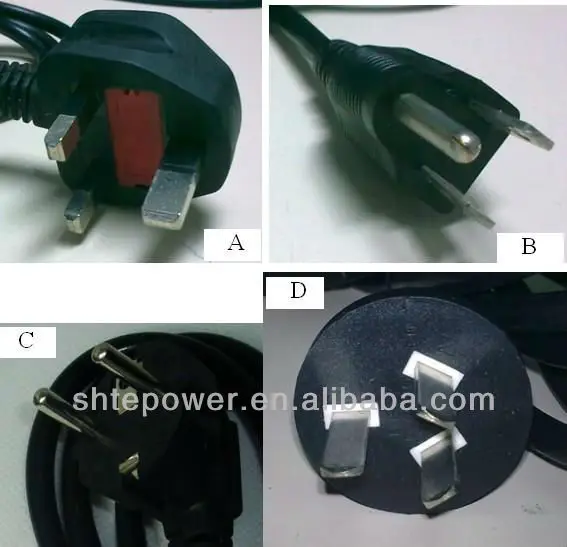

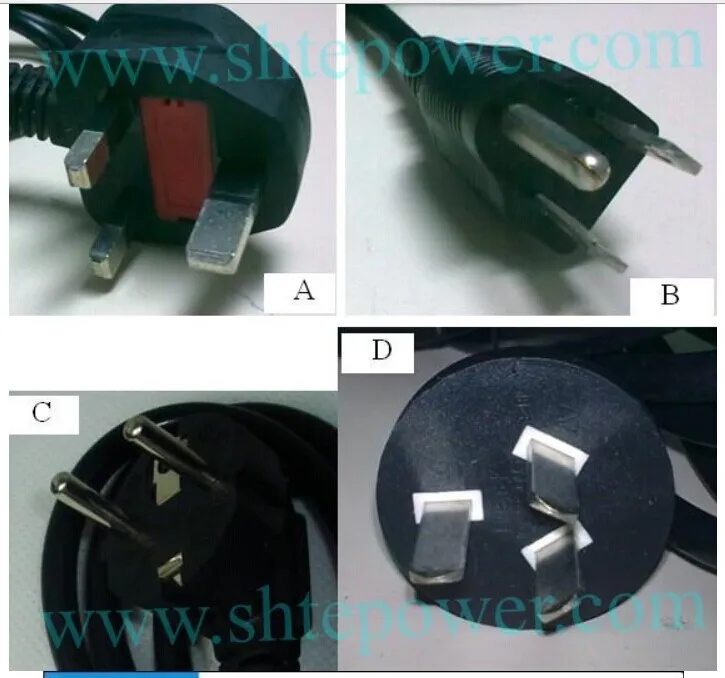

1. Пожалуйста, оставьте нам розетку (A или B или C или D), чтобы мы могли отправить вам идеальные продукты.
