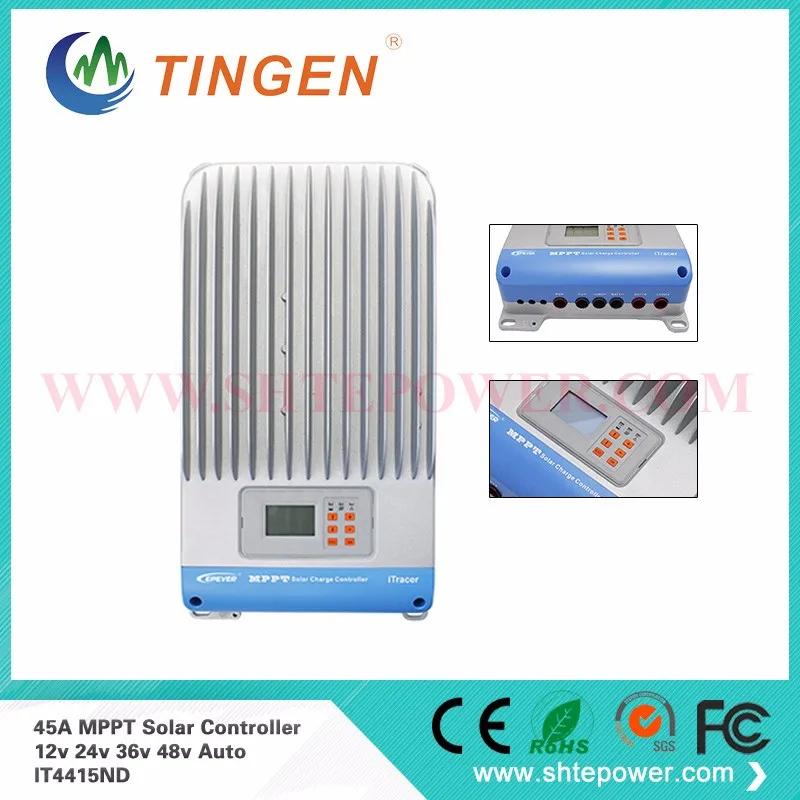

Автоматический контроллер солнечной батареи mppt IT4415ND, 12 В, 24 В, 36 В, 48 В, 45 А, 150 в

Высокое качество IT4415ND 12v 24v 36v 48v автоматический mppt Солнечный контроллер, 45a 150v pv Контроллер

Максимальная 150 вольт dc системы **

RS-232, RS-485 и порт CAN

IT4415ND

* Настройка «автоматическая работа» позволяет контроллеру автоматически определять напряжение системы при запуске.

** Напряжение в массиве никогда не должно превышать максимальное входное напряжение PV. См. Документацию по солнечному модулю, чтобы определить максимальное ожидаемое напряжение в массиве ЛОС (напряжение в разомкнутом цепи), определенное самой низкой ожидаемой температурой окружающей среды для местоположения системы.

Контроллер-это высококачественный продукт промышленного класса, основанный на многофазной технологии синхронного выпрямления и отличающийся высокой эффективностью и надежностью. Характеристики перечислены ниже:

Системы постоянного тока с напряжением 12 В/24 В/36 В/48 В.

Интеллектуальный алгоритм отслеживания, который находит и поддерживает работу в точке максимальной мощности солнечного массива с эффективностью отслеживания до 99.7%.

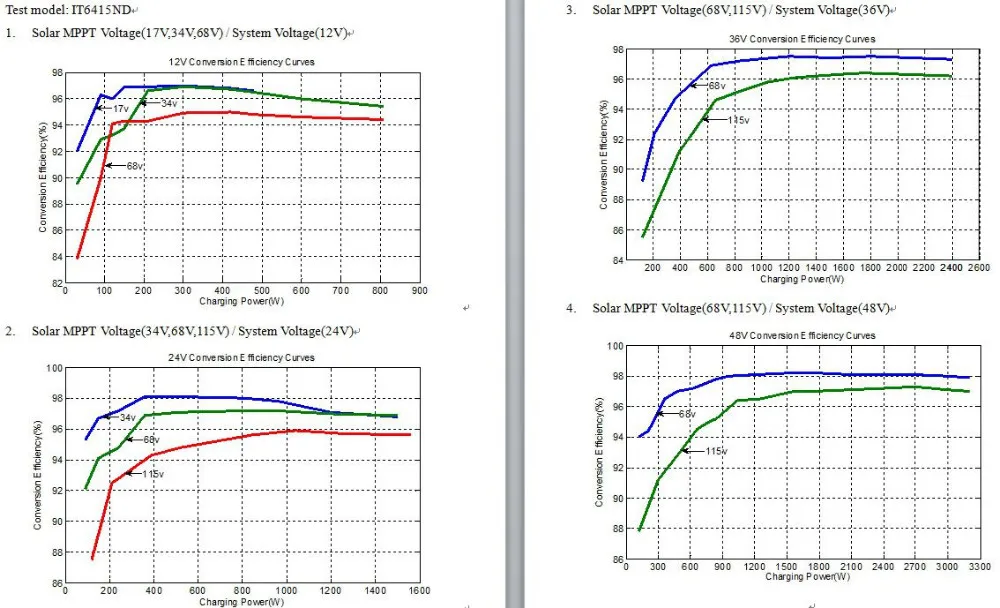

Многофазная технология синхронного выпрямления обеспечивает максимальную эффективность преобразования до 98.7%.

Высокая эффективная эффективность преобразования при малой зарядке с многофазным децентрализованным управлением мощностью и улучшает вырабатываемую энергию.

Архитектура с двумя процессорами с высокой скоростью и производительностью повышает скорость отклика и оптимизирует производительность системы.

Технология многофазного управления оптимизирует плавность зарядного тока, уменьшает пульсации и повышает эффективность генерации системы.

Отличный дизайн EMC.

Отличный отвод тепла. Благодаря интеграции корпуса литого алюминия контроллер может естественным охлаждением.

Матричный ЖК-дисплей 128*64 интуитивно отображает данные и состояние, 6 комбинаций кнопок для удобства работы.

RS-232, CAN, RS-485 портов через открытый стандартный протокол Modbus поддерживаются для удовлетворения различных потребностей.

Поддержка 4 вариантов предварительной программы зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Несколько методов контроля нагрузки поддерживаются для удобства при различных требованиях.

Защита: от перегрева, перезарядки, короткого PV и нагрузки, обратный PV (аккумулятор), защита от обратного тока в ночное время, защита от перегрузки по току.

Фактическое отображение мощности и функция записи позволяют удобно проверять данные каждый день, каждый месяц и каждый год.

Функция журнала: журналы работы и журналы тревоги записываются.

Обновление прошивки: удобство для послепродажного обслуживания и обслуживания.

Контроллер оснащен встроенным алгоритмом нечеткого управления, который максимизирует энергию от солнечного модуля (ов) и заряжает аккумулятор.

Процесс зарядки аккумулятора оптимизирован для длительного срока службы аккумулятора и повышения производительности системы. Комплексная самодиагностика и функции электронной защиты могут предотвратить повреждение от ошибок установки или неисправностей системы.

Электрический

IT4415ND

Номинальное напряжение системы

12В/24В/36В/48В dc Авто

Номинальный ток батареи

45А

Максимальное солнечное входное напряжение

150 в dc

Диапазон напряжения батареи

8 ~ 72 В постоянного тока

Максимальная входная мощность: 12 В

24В

36В

48В

600 Вт

1200 Вт

1800 Вт

2400 Вт

Самопотребление

1,4 ~ 2,2 Вт

Заземление

Обычное отрицательное заземление

Механические:

Д x Ш x В

IT3415NDX x мм

Вес нетто: 4,6 кг

Клемма: 35 мм2

Монтажное отверстие: Φ10(M8)

Параметры окружающей среды

ЖК-температура-20C - + 70C

Температура окружающей среды-25C - + 55 C

Температура хранения-30C - + 85C

Влажность 95% Н. С.

Корпус IP20

Защита

Короткая Защита от солнечного входа

Защита от обратной полярности на солнечном входе

Защита от обратного тока на солнечном входе в ночное время

Защита от обратной полярности батареи

Защита от перенапряжения аккумулятора

Защита от перенапряжения аккумулятора

Защита от перегрева аккумулятора

Защита от короткого отключения нагрузки

Защита от перегрузки и отключения нагрузки

Защита от перегрева и отключения контроллера

Аббревиатура

HVDОтключение высокого напряжения

LVDОтключение низкого напряжения

OVTПерегрев

UVWОповещение о пониженном напряжении

Внимание:

1. Если ваш адрес-удаленный регион на DHL или FedEx, мы отправим его другим экспресс-почтой

2. Мы можем снизить некоторые цены за меньшую таможенную пошлину при транспортировке, пожалуйста, оставьте стоимость товара, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; И мы не будем нести высокую тарифную стоимость, покупатель должен нести ответственность самостоятельно.

3. Клиенты изБразилияПожалуйста, оставьте номер CPF или CNPJ, в противном случае транспортная компания откажет в транспортировке;

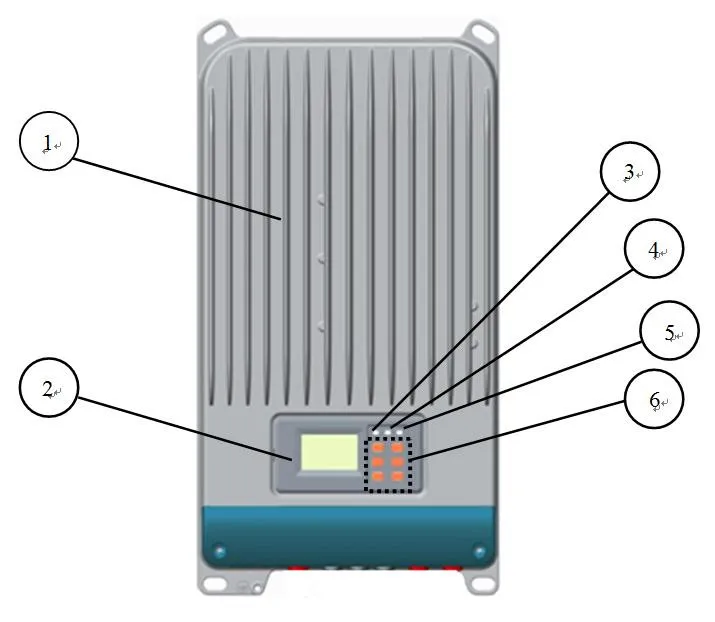

1-радиатор

Алюминиевый радиатор для рассеивания тепла контроллера.

2 - LCD

Отображение состояния и данных.

3-х аккумуляторный светодиодный индикатор

Три состояния светодиодный одного индикатора батареи показывают состояние зарядки.

4-зарядный светодиодный индикатор

Укажите, что аккумулятор заряжается или нет.

5-неисправный светодиодный индикатор

Указывает на неисправность контроллера.

6 кнопок

Просмотрите или измените все параметры.

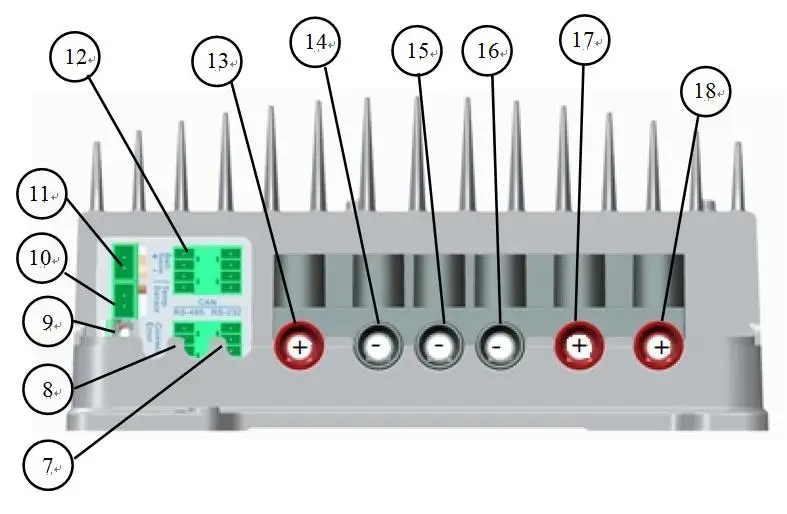

7 - RS-232 порт

Контроллер монитора с помощью ПК и обновление программного обеспечения контроллера.

8 - RS-485 порт

Контроллер монитора с помощью ПК и обновление программного обеспечения контроллера.

9-аккумулятор RTC

Питание от RTC, модель батареи CR2032.

10-удаленный порт датчика температуры (MC1.5-5.08-2L)

Подключение RTS (Дистанционный датчик температуры, опционально) для удаленного контроля температуры батареи.

11-удаленный порт датчика напряжения батареи (MC1.5-5.08-2L)

Подключение RBVS (удаленный датчик напряжения батареи) для обеспечения точного измерения напряжения батареи.

12-can автобусный порт (MC1.5-3.81-4L)

Общайтесь с другими устройствами CAN-шины через пользовательский протокол нашей компании.

13-солнечный положительный терминал

Подключение питания для солнечной положительной клеммы

14-солнечный отрицательный терминал

Подключение питания для солнечной отрицательной клеммы.

15-нагрузочная отрицательная клемма

Подключение питания для отрицательной клеммы нагрузки.

16-аккумуляторная отрицательная клемма

Подключение питания для отрицательной клеммы аккумулятора.

17-аккумуляторная положительная клемма

Подключение питания для положительной клеммы аккумулятора.

18-нагрузочный положительный терминал

Подключение нагрузки для положительной клеммы нагрузки.

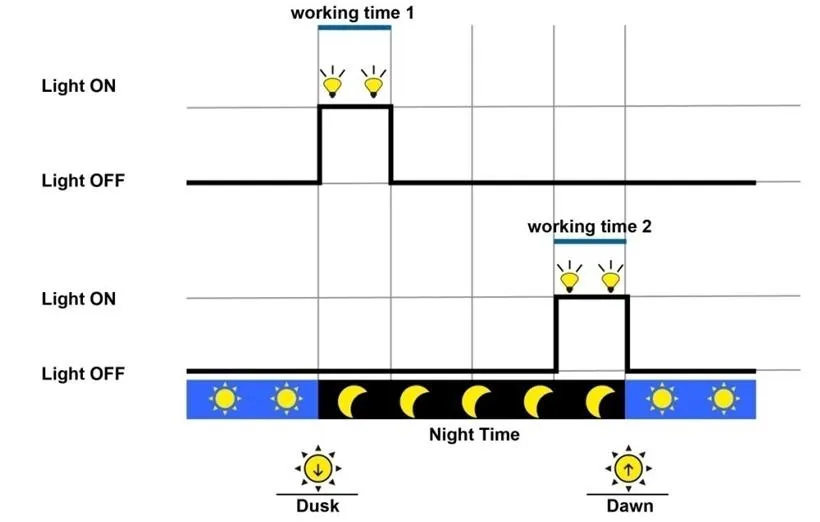

Светильник вкл + таймер:
