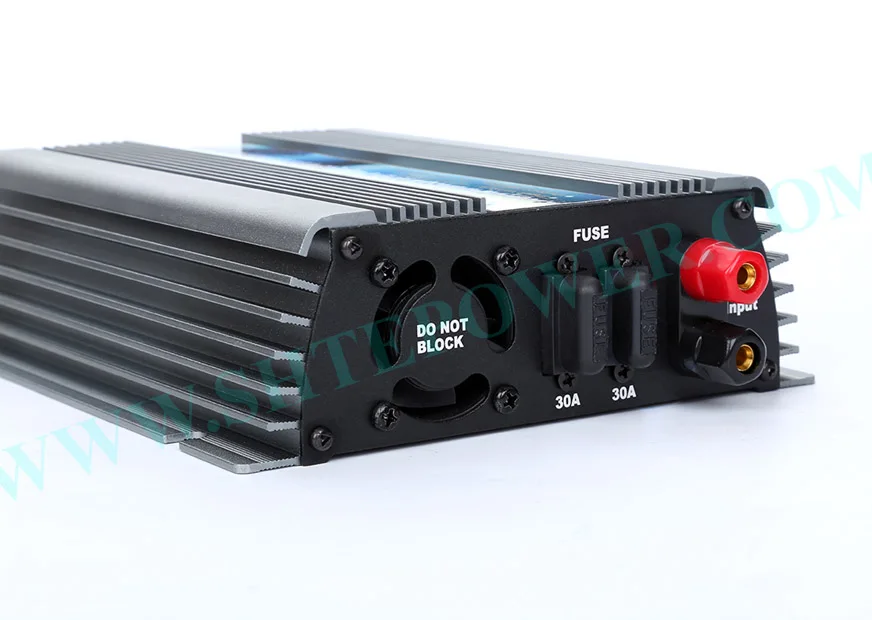

Сетчатый Солнечный Инвертор 500 Вт 24 в 48 В постоянного тока до 220 В 120 В переменного тока, сетчатый инвертор солнечной панели, инвертор солнечной сетки 500 Вт

Сетчатый Солнечный Инвертор 500 Вт 24 в 48 В постоянного тока до 120 В 220 В переменного тока, сетчатый солнечный инвертор, инвертор солнечной сети 500 Вт

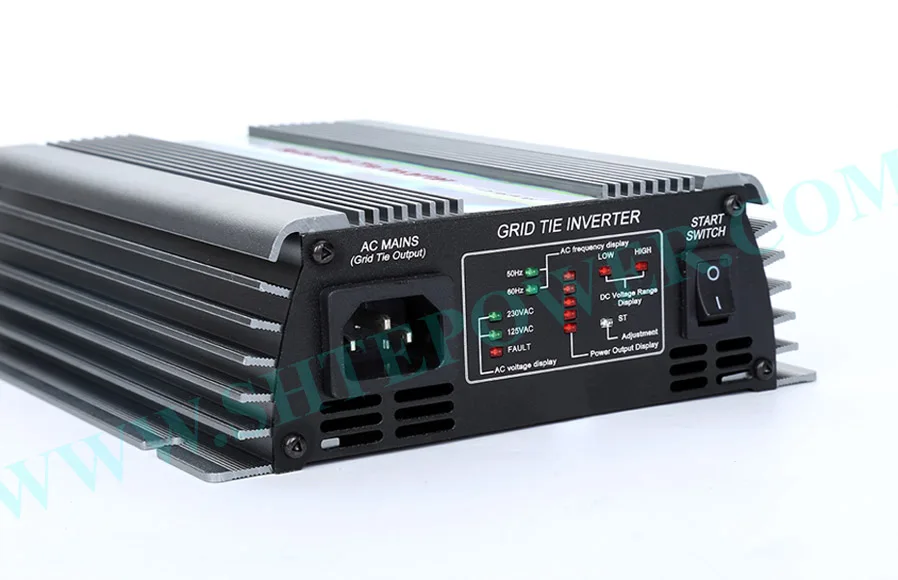

Системная функция

Функция отображения

1. Дисплей напряжения переменного тока

Когда светодиодный индикатор 120VAC загорается, это означает, что выход переменного тока составляет 120 В.

Когда светодиодный индикатор 230VAC загорается, это означает, что выход переменного тока составляет 230V

2. Отображение отключений

Когда индисветодиодный неисправности загорается, значит, нет электричества или выход не работает, и инвертор перезапущен.

3. Отображение мощности

Светодиодный выходной мощности: 5 красных светодиодный Дов включают свет по очереди, чем быстрее двигаются огни, тем больше выходной мощности.

4. Дисплей частоты переменного тока

Когда светодисветодиодный 50 Гц загорается, это означает, что входная частота составляет 50 Гц.

Когда светодисветодиодный 60 Гц загорается, это означает, что входная частота составляет 60 Гц

5. Отображение напряжения постоянного тока

Когда «высокий светодиодный горит, это означает, что вход постоянного тока превышает 60 В постоянного тока.

6. Дисплей пониженного напряжения постоянного тока

Когда «слабысветодиодный горит, это означает, что вход постоянного тока превышает 22 В постоянного тока.

Дисплей с регулировкой мощности

1). Когда мигает светодиод «ST», это означает, что мощность находится в режиме регулировки

А. Когда загораются светодиодсветодиодный «ST» и «HIGH», это означает, что мощность увеличивается.

B. Когда загораются светодиодсветодиодный «ST» и «LOW светодиодный это означает, что мощность уменьшается.

2). Когда «ST» долго горит, это означает, что мощность заблокирована, и инвертор работает

Упаковка и вес

Вес нетто

1,3 кг (300/500 Вт)

Вес г

2,0 кг (300/500 Вт)

Размер (Д х Ш х В)

21x16,5x5,3 см

Посылка Д х Ш х В)

Внутренняя коробка: 34x25x15,5 см

Большая коробка: 51x37x33см

Установка

Настенная подвеска

Длина сетевого шнура переменного тока

1,8 м

Охлаждение

Вентилятор

Шоу

1 красный и 1 зеленый светодиод

Характеристики:

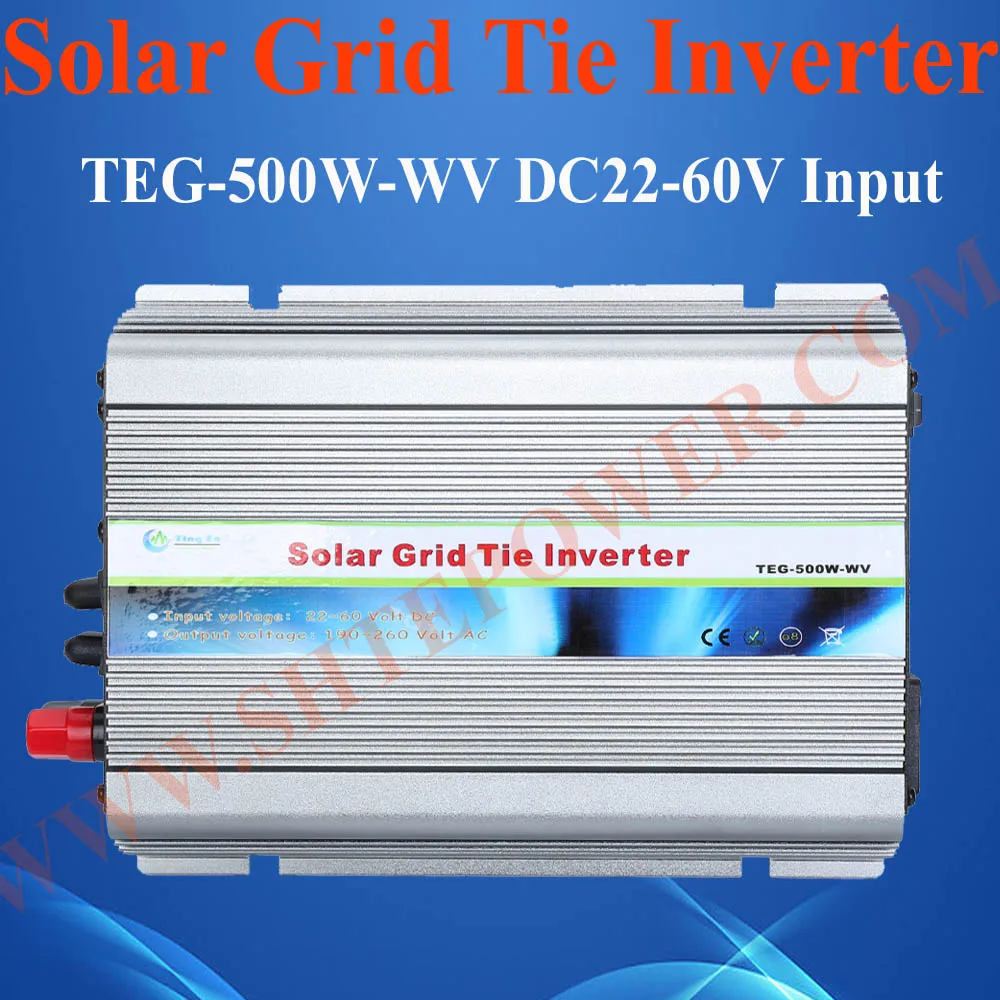

Модели серий Grid

TEG-500W-WV

Рекомендуется использовать солнечные панели

600Wp

Максимальный входной ток постоянного тока

40 А

Максимальная выходная мощность переменного тока

500 ватт

Максимальное входное напряжение открытого замыкания постоянного тока

62 В постоянного тока

Диапазон максимального входного рабочего напряжения постоянного тока

22-60 В постоянного тока

Максимальный коэффициент выходной мощности

0,99

Защита от напряжения постоянного тока

Предохранитель

Диапазон стандартного напряжения переменного тока

120V версии: 90V ~ 140VAC/

230V версии: 190V ~ 260VAC

Диапазон частот переменного тока

45 гц-53 Гц/55-63 Гц

Выходной ток суммарное гармоническое искажение

Тдиак <5%

Фаза

<0.5%

Защита от воды

VAC; f AC

Защита от короткого замыкания на выходе

Ограничение тока

Шоу

Светодиодный: мощность/напряжение/частота переменного тока, инструкция по повышению напряжения

Охлаждение

Вентилятор

Установка

Настенная подвеска

Способ связи

Модуляция 60 кГц, передача напряжения-токовая связь

Резервное питание

<1 Вт

Ночное питание

<1 Вт

Диапазон температуры окружающей среды

-25C-60C

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

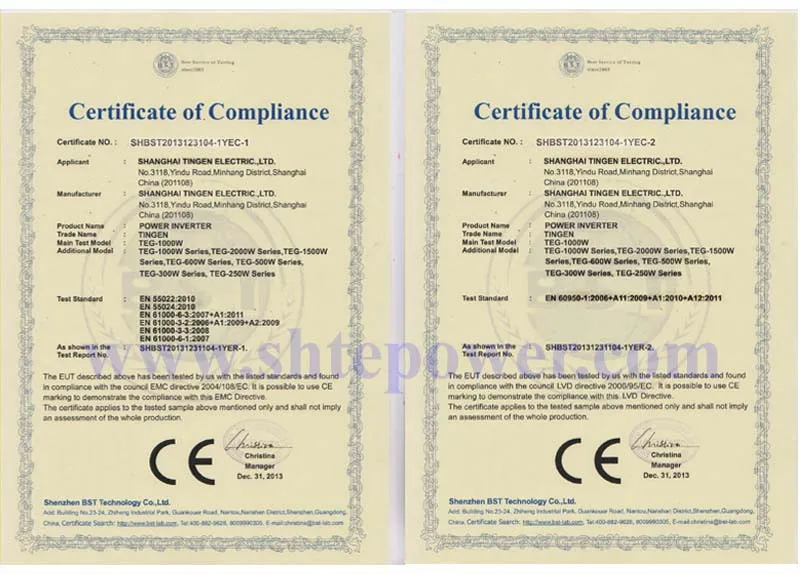

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Нарушение Электросистемы

EN61000-3-2 EN60950-1

Тест сети

Дин VDE 1026

* Широкий вход напряжения (22-60 В постоянного тока)

Добиться широкого входного напряжения.

1. Входное напряжение постоянного тока: 22-60 В постоянного тока

2. Преобразование переменного напряжения второго уровня мощности

* Высокочастотная функция двухсторонней и односторонней сетки

1. Высокочастотная прямая модуляция, синтез полуволн переменного тока

2. Двухсторонняя сетка означает: нагрузка потребляется напрямую. И может обратить передачу переменного тока.

3. Односторонняя сетка означает: нагрузка потребляется напрямую. И запрещена передача обратного переменного тока.

* Виды функций вывода частоты

Может применяться для частоты 50 Гц и 60 Гц переменного тока.

Диапазон воспроизводимых частот: 45 Гц ~ 53 Гц/55 Гц ~ 63 Гц

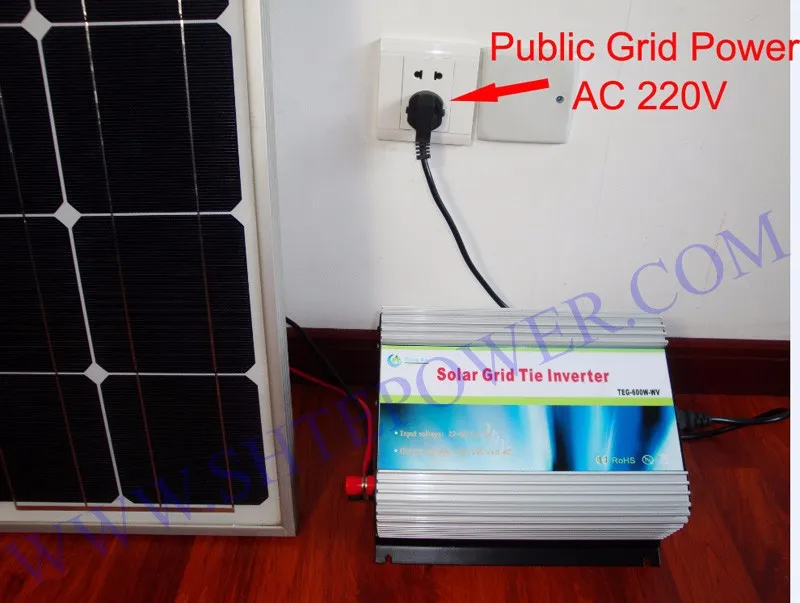

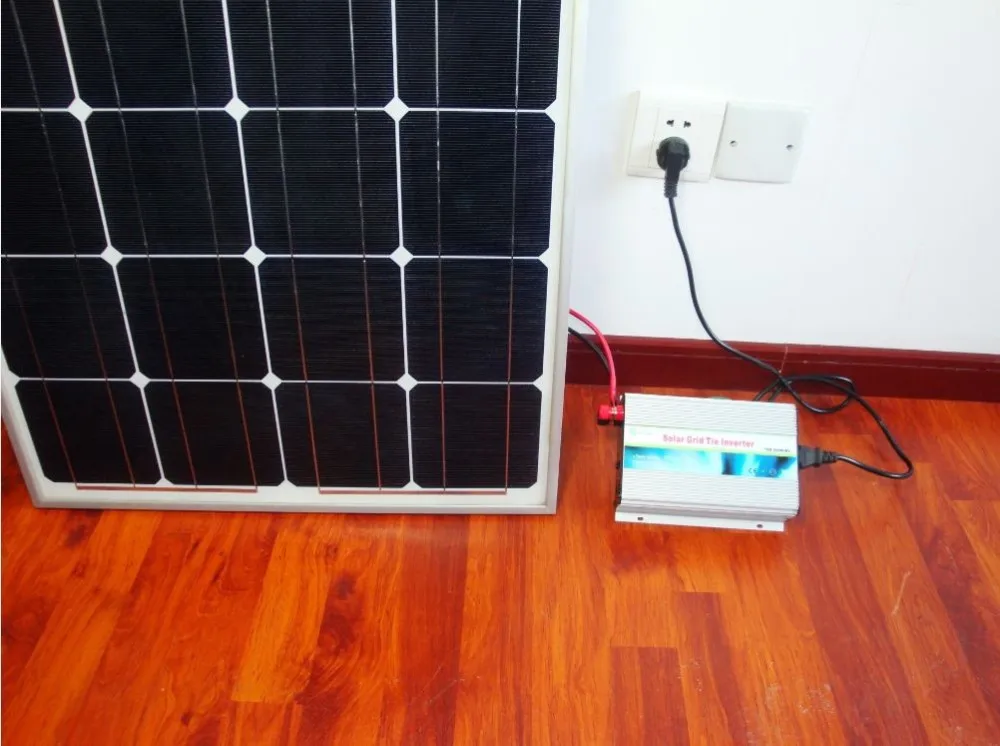

*Непосредственно подключается к солнечным панелям (не нужно подключать батарею)

Используя точный динамический дифференциальный тип давления функция MPPT, функции APL, инвертор автоматически настраивает солнечные панели максимальной выходной мощности,Просто подключите солнечную панель к сетевым инверторам. Не нужно подключать батарею.

Угол переменного тока 0 с высокоточным автоматическим обнаружением

Угол фазы переменного тока 0 через изоляционный усилитель и вход в MCU для высокоточного обнаружения и анализа, фаза

Только коэффициент смены<1%, таким образом, достигается высокая точность переменного тока и сочетание с фазовой модуляцией. Выход.

* Синхронная высокочастотная модуляция

В ходе работы сетки, обычно с одинаковым углом фазы и сеткой (т. Е. Суммарный двухфазный переменный ток равен 0,

С переключением на два переменного тока) и продукт сначала выпрямляется получастотный переменный ток до 100 Гц, затем машина

Производит высокочастотный ток вСхема и semi-100Hz частоты переменного тока генерируют комбинацию для достижения

Высокочастотная модуляция.

* Выход чистой синусоиды

Используйте SPWM для прямого вывода чистой синусоидальной волны.

* Автоматическая блокировка питания (APL)

Сила тока различных колебаний, мы должны использовать функцию MPPT, когда функция MPPT настроена на

Максимальная мощностьТочка, продукт автоматически блокируется в максимальной точке питания, выходная мощность более стабильна.

* Отслеживание максимальной мощности (MPPT)

Интенсивность тока, напряжение постоянно меняется, если нет отслеживания точки питания, то в прошлом будет много проблем

ОбычноИспользуется контроллер солнечной батареи, в этом продукте используется высокоточная вычислительная мощность MPPT, автоматическая и непосредственная для солнечной батареи

Регулировка выходной мощности панелей в максимальной выходной точке для достижения стабильных выходных целей

* Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируются к любой мощности нагрузки.

* Автоматически отключается при выходе питания из строя

Когда городская энергосистема планирует отключение электроэнергии, происходит сбой, инвертор автоматически отключит выход.

* Защита от ограничения по току

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, явления перегрузки по току.

* Стек нескольких машин (в параллельная машина используемых)

Параллельно можно использовать несколько машин для параллельного создания небольшого инвертора мощности для выходной мощности.

* Высокочастотная высокая скорость преобразования

Для повышения эффективности Используйте высокочастотный преобразователь.

* 6-классный поиск мощности

В пасмурную погоду выходной ток солнечной батареи чрезвычайно крошечен, затем инвертор автоматически откроет 6-классную мощность

Функция поиска.

1. Программа может автоматически открыть регулировку мощности в течение 6 раз.

2, текущее направление может регулироваться от максимального до минимального.

3. В процессе автоматической регулировки мы увидим, как мигает сласветильник. И мощность сохранит в качестве отправной точки, от 0 до

Максимум

Выходная мощность, и он будет перезапускаться не более 6 раз, затем заблокирован в максимальной мощности, ST лампа долго яркая.

4. Для 6-классного поиска мощности требуется 10 минут.

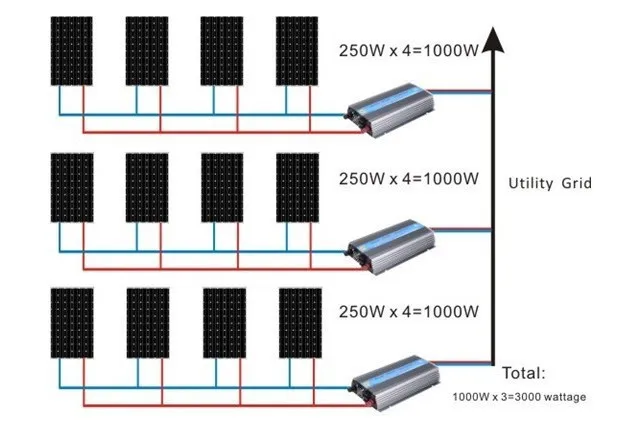

Использование стека

Для достижения более высоких требований к энергопотреблению Этот продукт можно штабелировать, например: 4 сетчатый инвертор 1000 Вт для укладки может достигать 4000 Вт. И количество штабелирования неограниченно.
