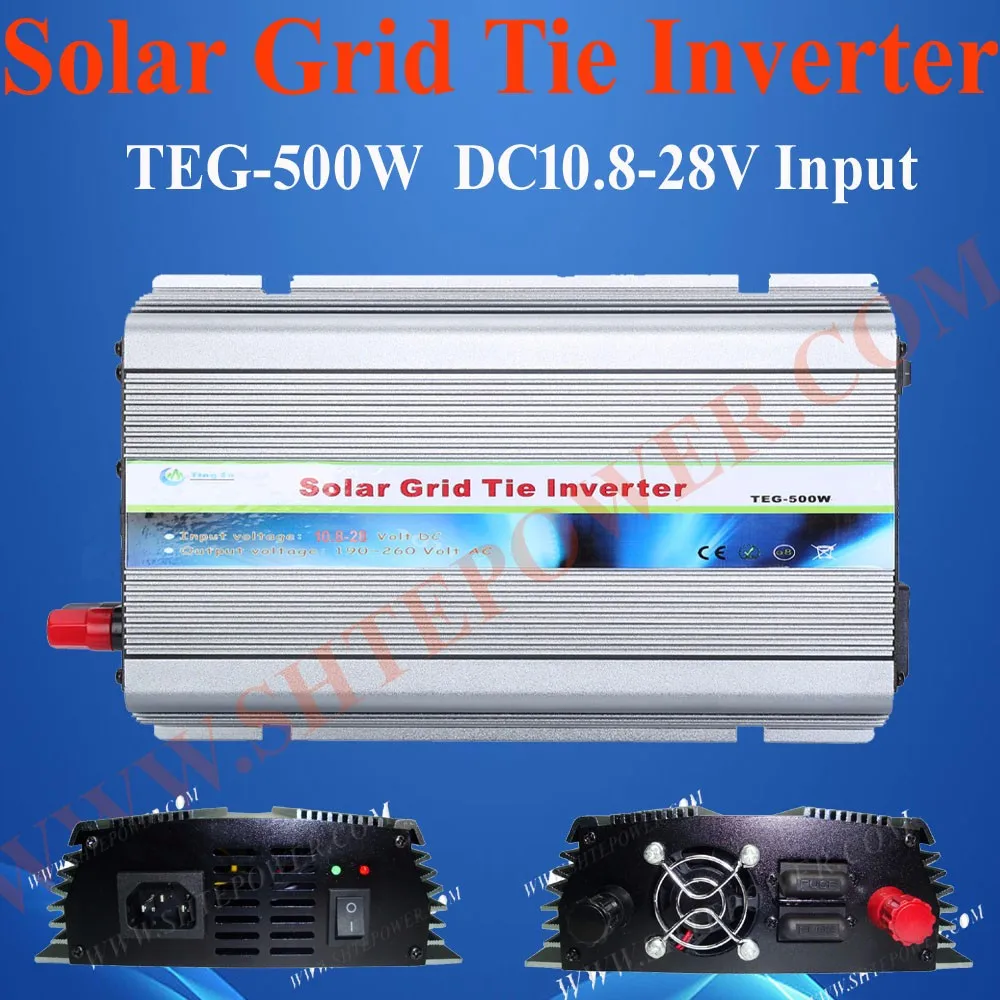

Инвертор на солнечной энергии, 500 Вт

Микро сетка 500 Вт Инвертор dc ac Солнечный Инвертор 500 Вт Сетка галстук Солнечный инвертор

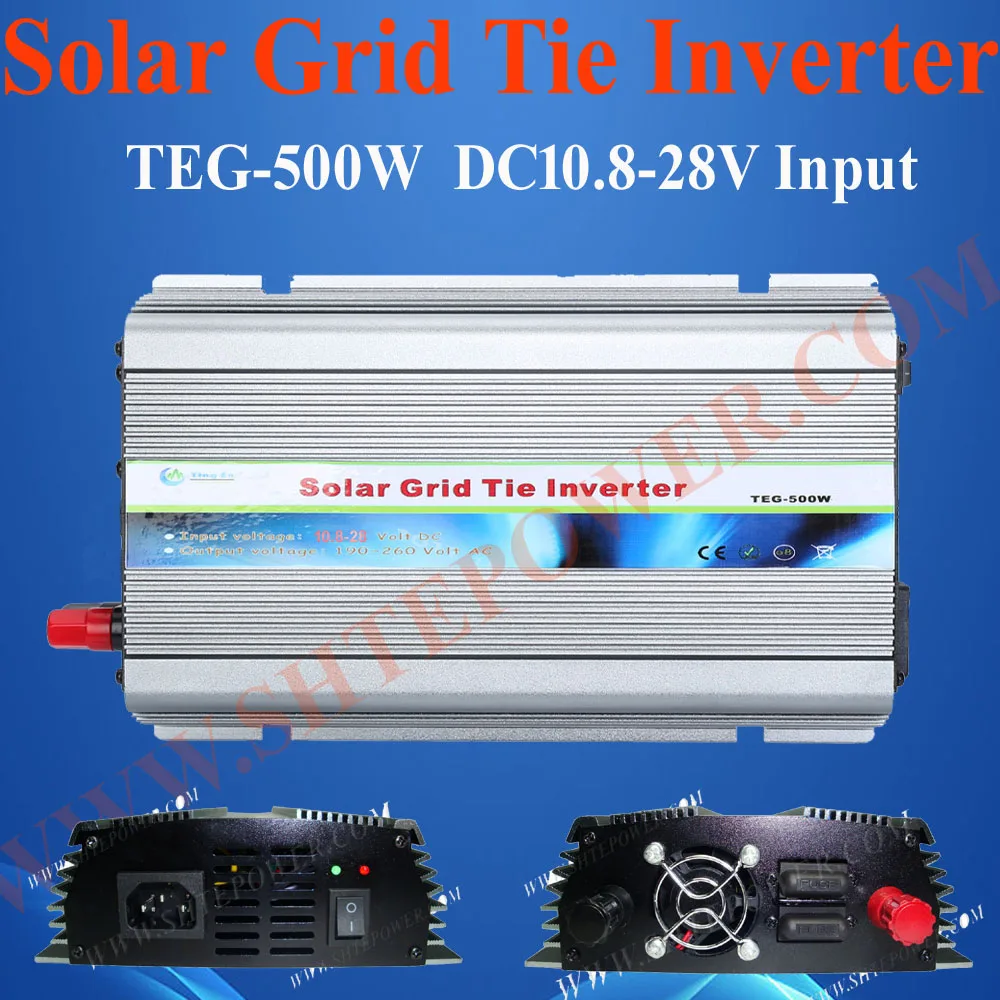

500 Вт на сетке Солнечный инвертор

Модели серии сетки

TEG-500W

Рекомендуется использовать солнечные панели

620 Вт

Максимальная входная мощность постоянного тока

600 Вт

Макс. Напряжение постоянного тока

Vpv DC30.2VDC

Диапазон постоянного тока

Vpv 10,5-28VDC

Максимальный входной ток постоянного тока

30A

Максимальная выходная мощность переменного тока

500 ватт

Максимальный коэффициент выходной мощности

0,99

Защита от напряжения постоянного тока

Предохранитель

Стандартный диапазон напряжения переменного тока

(120 В Тип: 90 ~ 130 В переменного тока) (230 В Тип: 190 ~ 260 В переменного тока)

Частотный диапазон переменного тока

45 Гц-63 Гц

Общий выходной ток

Гармонические искажения

THDIAC <5%

Фаза

<0.5%

Islanding защита

VAC; f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Светодиодный дисплей для индикации мощности, индикации напряжения и индикации частоты переменного тока

Мощность в режиме ожидания

<1 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25C ~ 50C

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN62109

Сетевой тест

DIN VDE 1026

Сертификат

CE

Вес нетто

1,3 кг

Вес г

1,8 кг

Размер (Д x Ш x В)

21*16*5,3 см

Упаковка (Д * Ш * В) см

Внутренняя часть: 30*21*12/шт

Внешний: 43*32*38/10 шт

Функция системы

Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

Синхронная высокочастотная модуляция В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

Выход чистой синусоидальной волны Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

Функция автоматического зондирования солнечной яркости Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно.

Питание автоматически блокируется (APL) В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

Максимальное отслеживание точки питания (MPPT) Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

Автоматически адаптируется к различным коэффициентам мощности нагрузки Адаптируется к любой нагрузке.

Постоянный ток, Постоянная мощность Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Автоматически выключается, когда выходная мощность неисправности Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход. Предельная защита тока Предел тока

Стек несколько машин

Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

Высокочастотный высокий коэффициент конверсии

Адаптация высокочастотного преобразователя, выход более эффективный.

Руководство пользователя

1.Установочное соединение

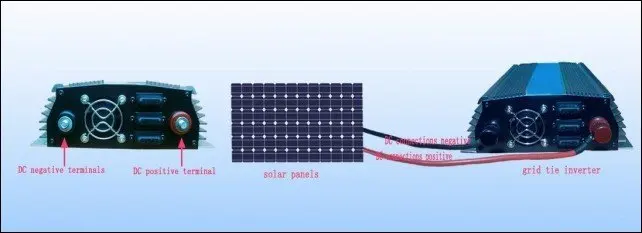

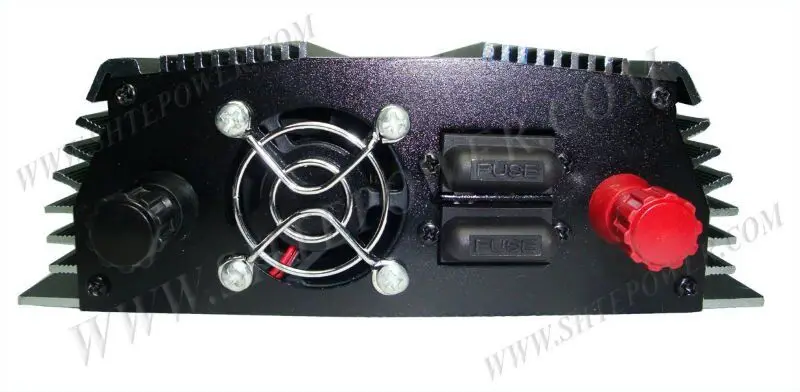

1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1

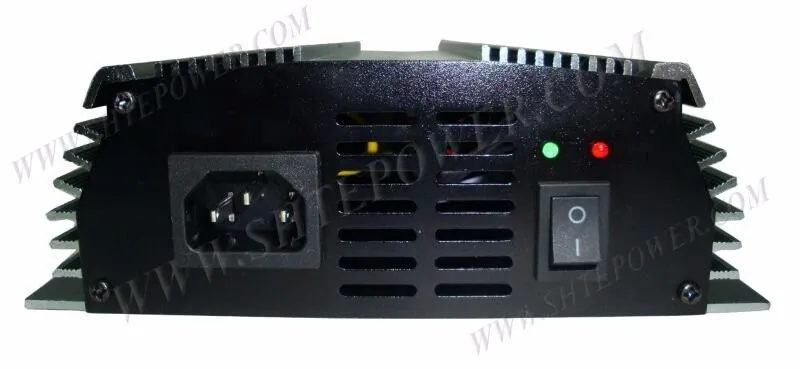

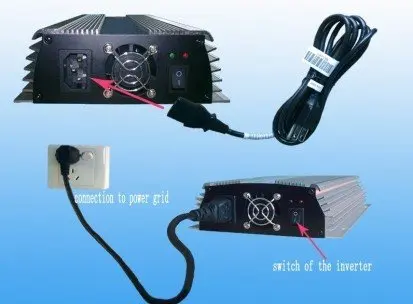

2. Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3-футовой розеткой и другой стороной шнура переменного тока для домашнего 3-контактного выхода переменного тока. Показано на рис. 2.

3. Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.

3.Использование стека

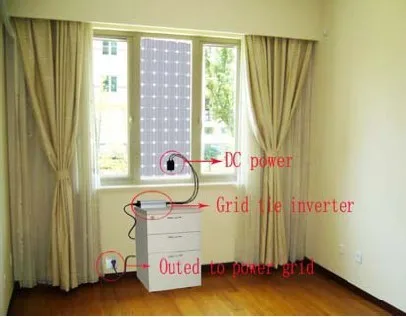

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Рисунок 6

TДобро пожаловать в наш магазин и закажите нашу продукцию! При оформлении заказа, пожалуйста, обратите внимание на следующее:

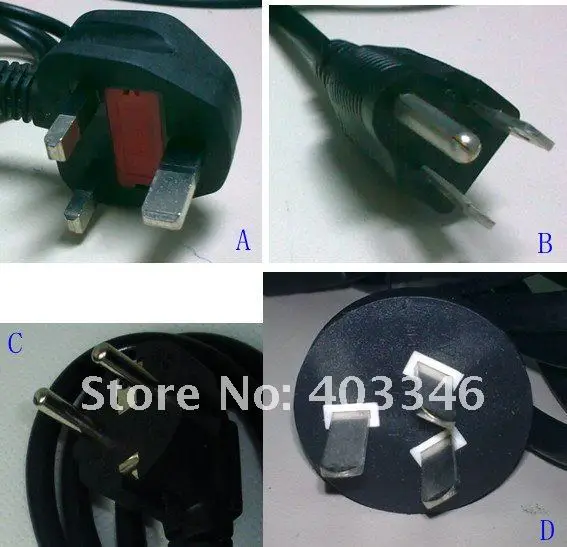

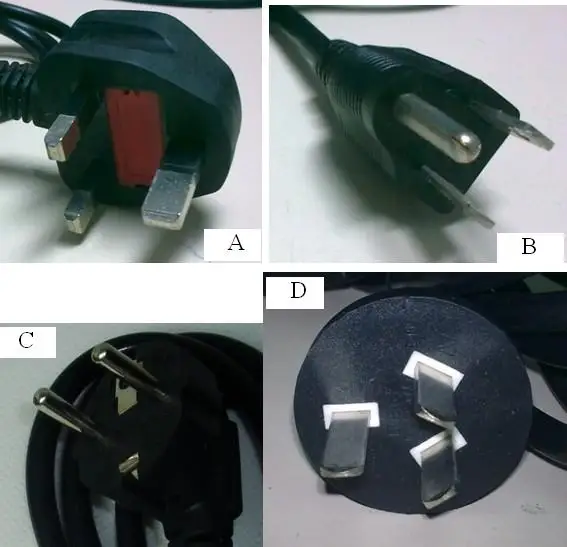

1. пожалуйста, оставьте нам точное Входное напряжение (DC 12 V или 24 V) и выходное напряжение (AC100V или 110 V или 120 V или 220 V или 230 V или 240 V), частота (50 Гц или 60 Гц) и штепсельная вилка (A или B или C или D), чтобы мы могли отправить вам идеальные продукты.

2. Пожалуйста, оставьте четкую информацию о доставке, специально для номера телефона и контактного имени.

4.Вход и выход

1. Входное напряжение постоянного тока

Диапазон входного напряжения: 10,5 В до 28 в

Солнечная панель: рекомендуется использовать мощность более 30 Вт и стандартное напряжение 17,5 В PV панелей.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

Ветряная Турбина: Номинальное напряжение 24VDC, максимальное напряжение 28VDC.

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

2. Выход переменного тока: Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

5. Светодиодный индикатор:

1. Красный светодиод: 1. Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока). 2. Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока). 3. Защита от перегрева (при температуре шасси выше 75C Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения). 4. Защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 220 В переменного тока). 5. Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход. 2. Зеленый светодиод: 1. Зеленый светодиод мигает: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии. 2. Зеленый светодиод долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Внимание:

1. Если ваш адрес удален DHL или FedEx, мы отправим другой экспресс-почтой

2. мы можем снизить некоторые цены за меньшую таможенную пошлину при доставке, пожалуйста, оставьте стоимость продукта, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; и мы не будем нести высокую стоимость тарифа, покупатель должен нести reponsibility самостоятельно.

3. Клиенты из Бразилии, пожалуйста, должны оставить номер CPF или номер CNPJ, в противном случае, транспортная компания откажется от транспортировки;

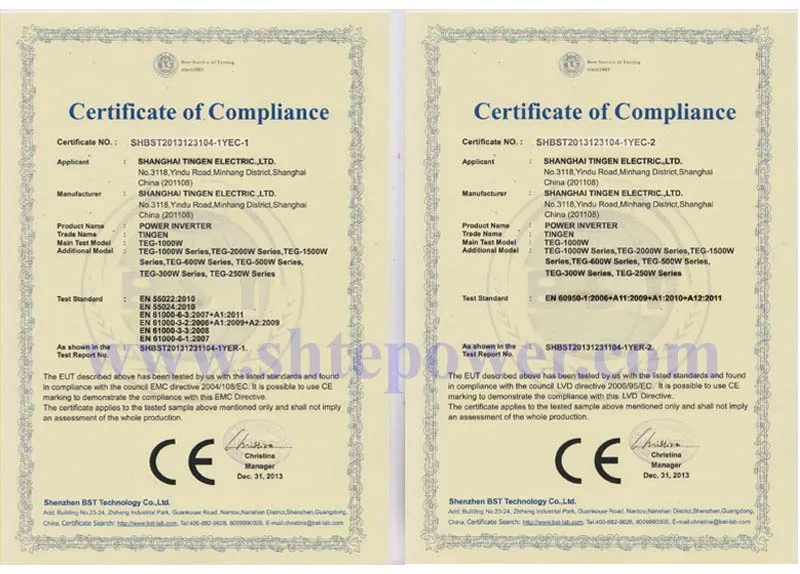

Сертификаты
