Логический анализатор LA2016, USB, макс. частота дискретизации 200M, 16 каналов, 10b образцов MCU ARM FPGA, инструмент для отладки, программное обеспечение на английском языке

Kingst LA2016 USB логический анализатор 200M Максимальная частота дискретизации 16 каналов 10B образцы 2 PWM out осциллографы

Настраиваемый выше трех товаров иДополнительная скидка

Если сумма заказа равна или лагер, чем100 шт., Мы можем настроить логотип и пересмотреть информацию компании по прошивке этого продукта в соответствии с требованиями заказчика.

Если сумма заказа равна или больше500 шт., Печатная плата и корпус этого устройства настроены в соответствии с требованиями заказчика.

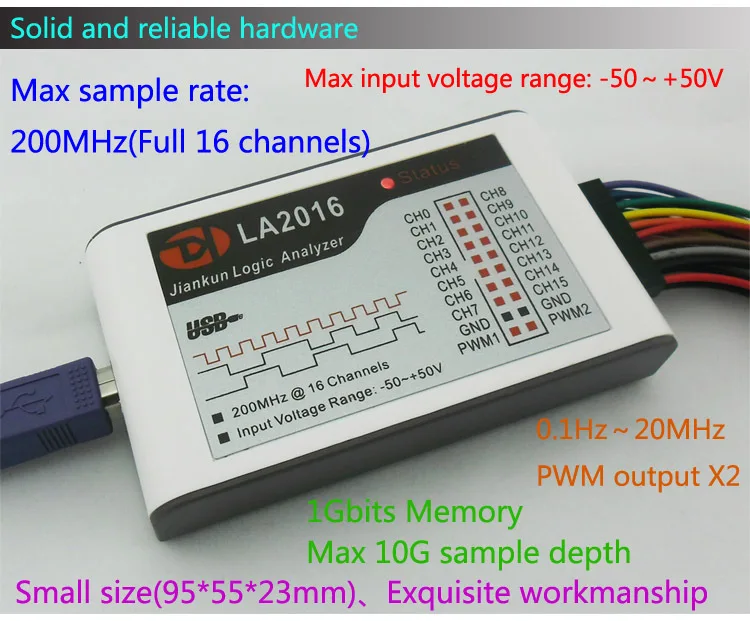

LA2016-это высокопроизводительный логический анализатор с 16 каналами и частотой дискретизации 200 м. Он состоит из двух частей: программного обеспечения на персональном компьютере и аппаратного оборудования. Он имеет преимущества высокой частоты дискретизации, большой глубины дискретизации, прост в использовании и т. Д.

LA2016 может одновременно пробовать 16 цифровых сигналов. Затем отображаемые данные могут отображаться, анализироваться, экспортироваться и сохраняться на компьютере. Программное обеспечение также может расшифровывать данные, если они соответствуют стандартному протоколу поддерживаемого программного обеспечения. Затем декодированные данные могут отображаться, экспортироваться и сохраняться.

Особенности:

Портативный и легкий

Частота дискретизации 200 м @ полные каналы

Большая глубина выборки и поддержка сжатия

Встроенный генератор PWM

Совместимый интерфейс USB2.0/3,0

Мощное программное обеспечение и простота использования

Поддержка автоматического онлайн-обновления

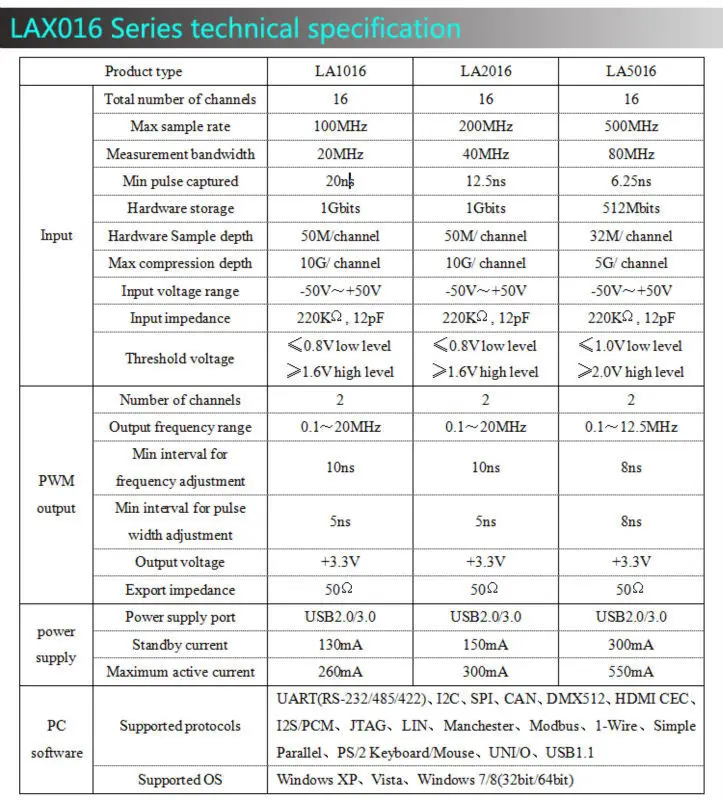

Спецификация:

Количество входных каналов: 16

Максимальная частота дискретизации: 200 м

Полоса измерения: 40 м

Минимальная ширина импульса: нс

Размер аппаратной памяти: 1 Гбит

Глубина выборки оборудования: 50 м/канал

Максимальная глубина сжатия: 10 г/канал

Диапазон входного напряжения: -50 В ~ + 50 в

Входное сопротивление: 220K, 12 пф

Пороговое напряжение: низкий уровень <0,8 В, высокий уровень> 1,6 в

Количество каналов ШИМ: 2

Диапазон частот ШИМ: 0,1 ~ 20 МГц

Шаг регулировки частоты ШИМ: 10 нс

Шаг регулировки ширины импульса ШИМ: 5 нс

Выходное напряжение ШИМ: + 3,3 В

Выходное сопротивление ШИМ: 50

Ток в режиме ожидания: 150 мА

Макс. Рабочий ток: 300 мА

Размеры: 95 мм * 55 мм * 23 мм

Поддержка ОС: Windows XP, Vista, Windows 7/8(32 бит/64 бит)

Поддержка стандартных протоколов: UART(RS-232/485/422), I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-проводной, простой параллельный, PS/2 клавиатура/мышь, UNI/O, USB1.1
