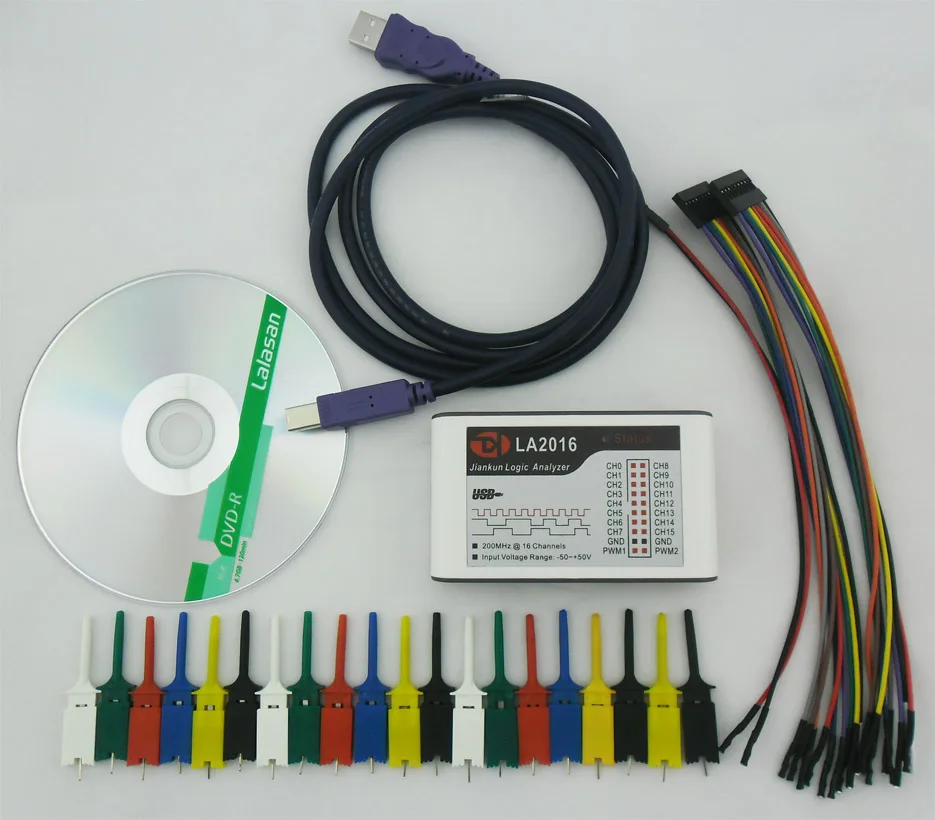

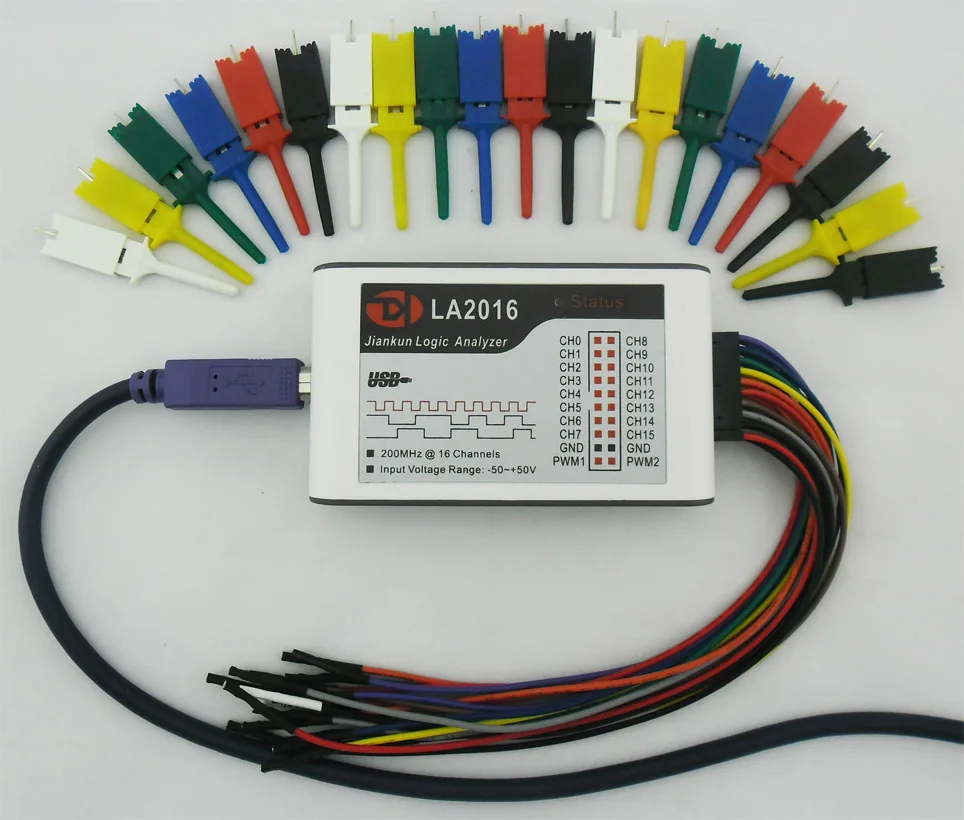

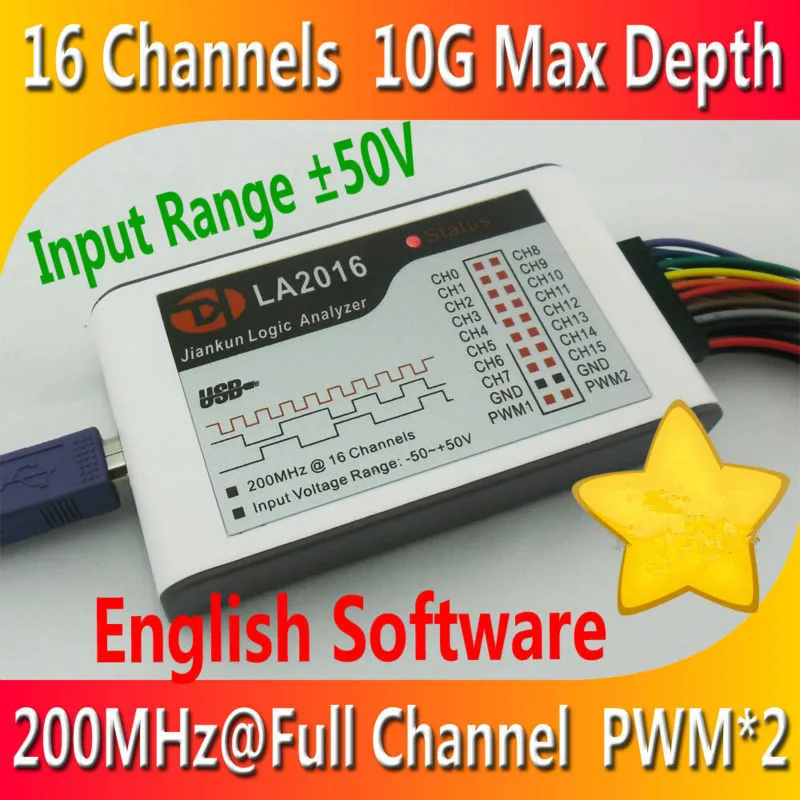

USB-логический анализатор LA2016, 16-канальный анализатор частоты дискретизации 200 м

Выше этого три продукта настраиваемый иДополнительная скидка

Если сумма заказа равна или ставке, чем100 шт., Мы можем настроить логотип и изменить информацию о компании прошивки этого продукта в соответствии с требованиями заказчика.

Если сумма заказа равна или больше500 шт., PCB и корпус этого устройства настроены в соответствии с требованиями заказчика.

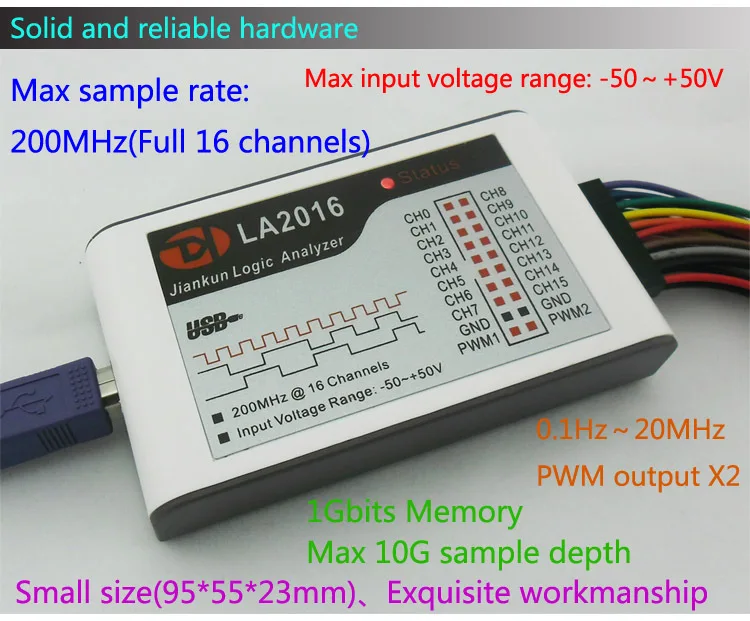

LA2016-высокопроизводительный логический анализатор с 16 каналами и частотой дискретизации 200 м. Состоит из двух частей: программного обеспечения на персональном компьютере и аппаратном оборудовании. Он имеет преимущества высокой частоты выборки, большой глубины выборки, просты в использовании и т. д.

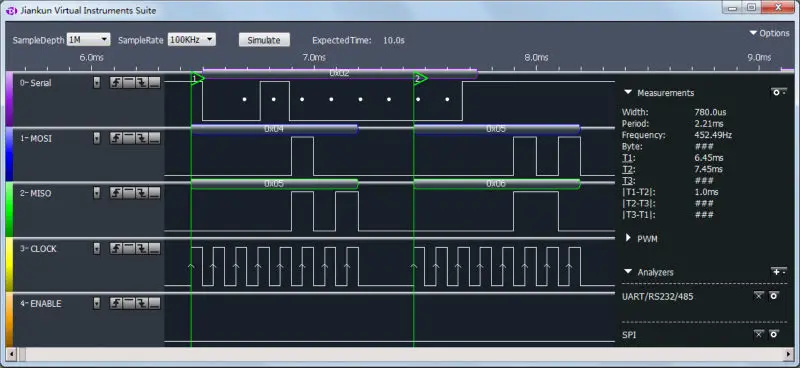

LA2016 может одновременно использовать 16 цифровых сигналов. Затем отобранные данные могут отображаться, анализироваться, экспортироваться и сохраняться на компьютере. Программное обеспечение также может декодировать данные, если они соответствуют стандартному протоколу поддерживаемого программного обеспечения. Затем декодированные данные могут быть отображены, экспортированы и сохранены.

Особенности:

Портативный и легкий

200 м Частота дискретизации @ полные каналы

Большая глубина выборки и поддержка сжатия

Встроенный генератор PWM

Совместимый интерфейс USB2.0/3,0

Мощное программное обеспечение и простота в использовании

Поддержка онлайн обновления автоматически

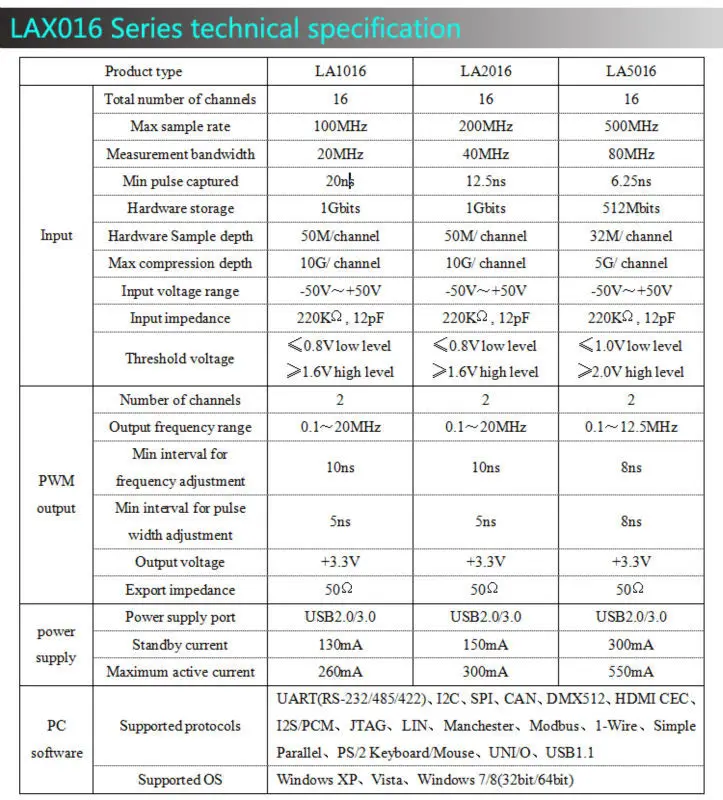

Спецификация:

Количество входных каналов: 16

Максимальная частота дискретизации: 200 м

Ширина полосы измерения: 40 м

Минимальная ширина импульса может быть снята: 12.5ns

Размер аппаратной памяти: 1 Гбит

Глубина дискретизации оборудования: 50 м/канал

Максимальная глубина сжатия: 10 г/канал

Диапазон входного напряжения: -50 В ~ + 50 в

Входное сопротивление: 220KΩ, 12pF

Измерять пороговое напряжение: низкий уровень <0,8 V, высокий уровень> 1,6 V

Номер PWM каналов: 2

ШИМ Частотный диапазон: 0,1 ~ 20 МГц

Шаг регулировки частоты ШИМ: 10 нс

PWM ширина импульса Регулировка шаг: 5ns

PWM Выходное напряжение: + 3,3 V

PWM Выходное сопротивление: 50 Ω

Ток в режиме ожидания: 150 мА

Макс. Рабочий ток: 300 мА

Размеры: 95 мм * 55 мм * 23 мм

Поддержка ОС: Windows XP, Vista, Windows 7/8(32 бит/64 бит)

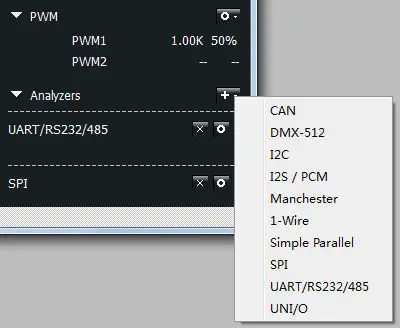

Поддержка стандартных протоколов: UART(RS-232/485/422), I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Манчестер, Modbus, 1-проводной, простая параллельная, PS/2 клавиатура/мышь, UNI/O, USB1.1
