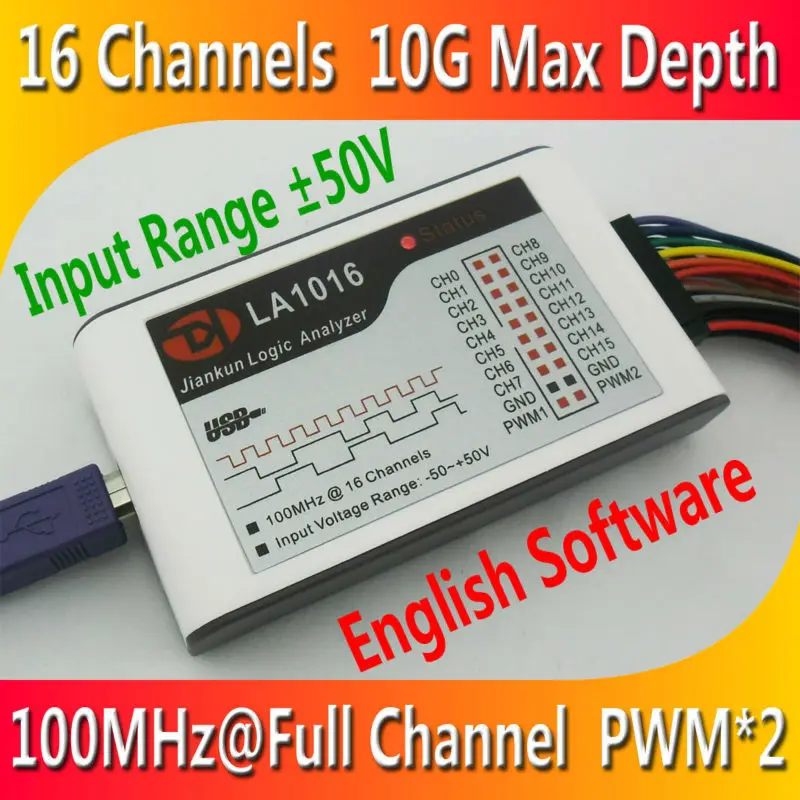

Kingst LA1016 USB логический анализатор 100M Максимальная скорость выборки, 16 каналов, 10B образцы, MCU,ARM, инструмент отладки FPGA, английское программное обеспечение

Kingst LA1016 USB логический анализатор 100 м Максимальная частота образцов, 16 каналов, 10B образцы, 2 ШИМ выход

LA1016-высокопроизводительный логический анализатор с 16 каналами и скоростью выборки 100 м. Состоит из двух частей: программного обеспечения на персональном компьютере и аппаратном оборудовании. Он имеет преимущества высокой частоты выборки, большой глубины выборки, просты в использовании и т. д.

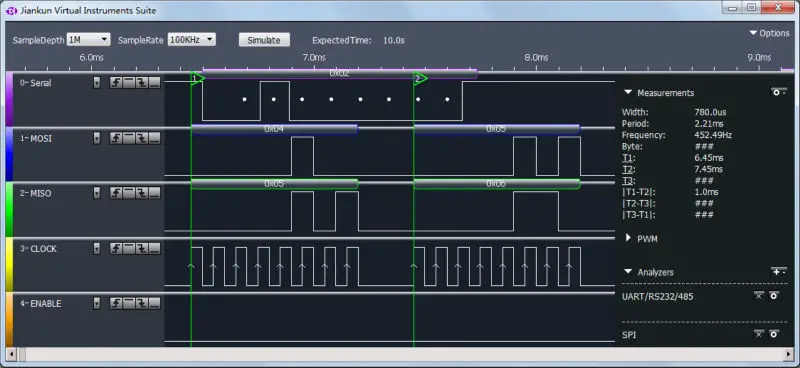

LA1016 может одновременно использовать 16 цифровых сигналов. Затем отобранные данные могут отображаться, анализироваться, экспортироваться и сохраняться на компьютере. Программное обеспечение также может декодировать данные, если они соответствуют стандартному протоколу поддерживаемого программного обеспечения. Затем декодированные данные могут быть отображены, экспортированы и сохранены.

Особенности:

Портативный и легкий

100 м Частота выборки @ полные каналы

Большая глубина выборки и поддержка сжатия

Встроенный генератор PWM

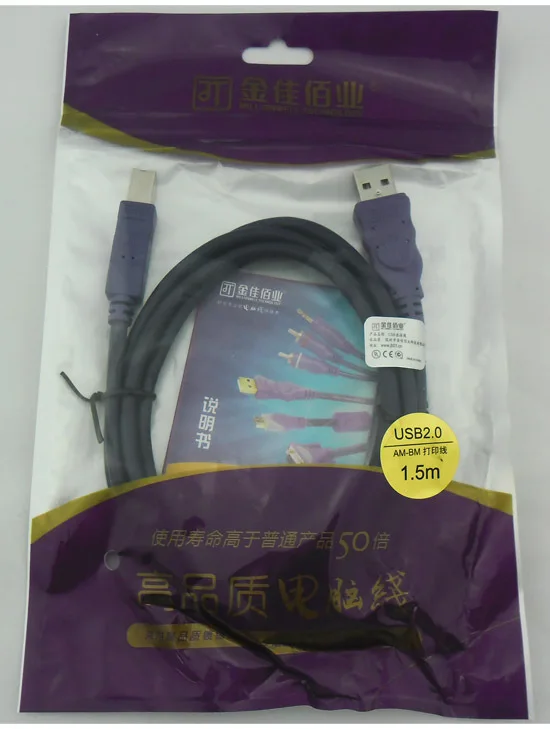

Совместимый интерфейс USB2.0/3,0

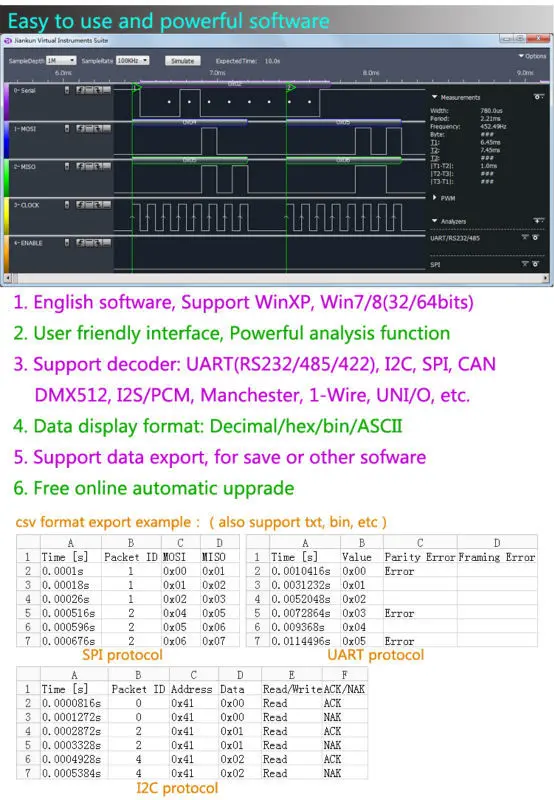

Мощное программное обеспечение и простота в использовании

Поддержка онлайн обновления автоматически

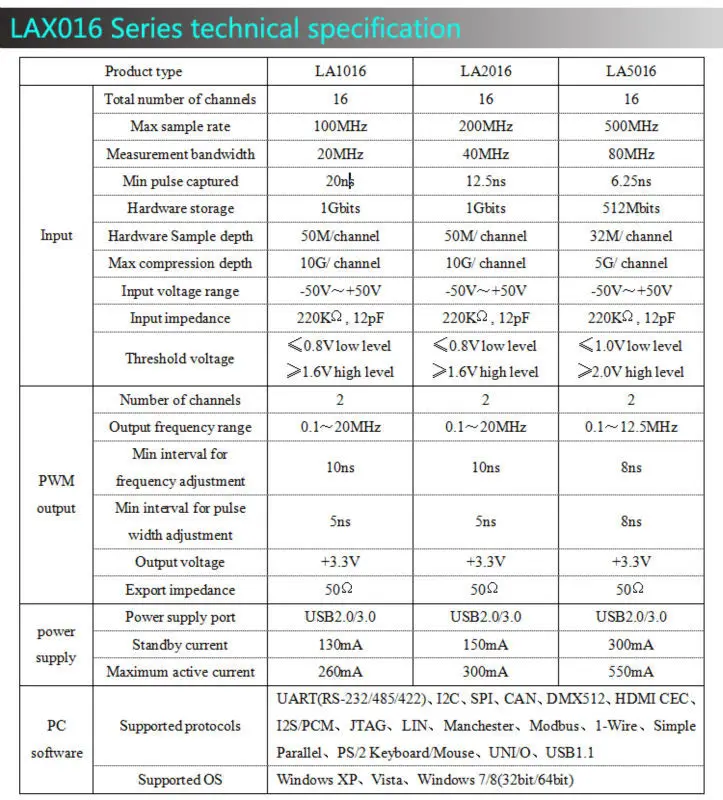

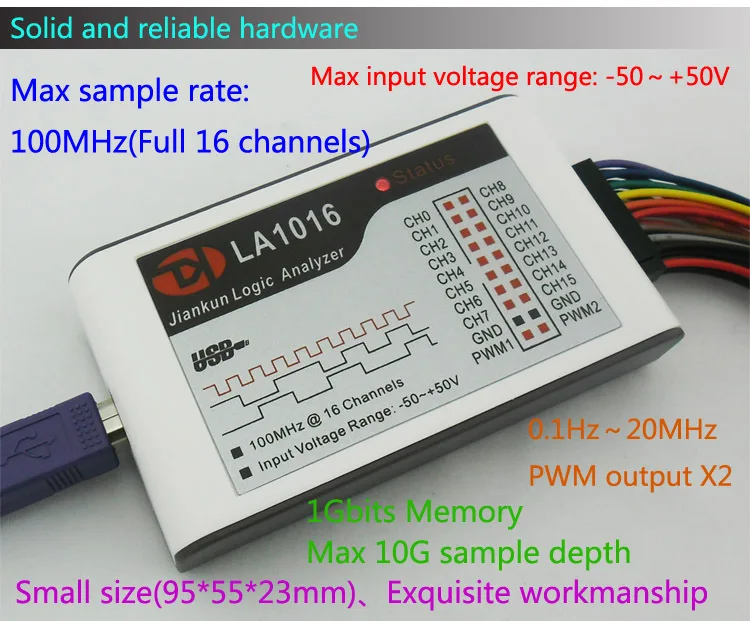

Спецификация:

· Количество входных каналов: 16

· Максимальная частота дискретизации: 100 м

· Ширина полосы измерения: 20 м

· Минимальная ширина импульса может быть снята: 20 нс

· Размер аппаратной памяти: 1 Гбит

· Глубина дискретизации оборудования: 50 м/канал

· Максимальная глубина сжатия: 10 г/канал

· Диапазон входного напряжения: -50 В ~ + 50 в

· Входное сопротивление: 220KΩ, 12pF

· Измерьте пороговое напряжение: низкий уровень <0,8 V, высокий уровень> 1,6 V

· PWM каналы номер: 2

· PWM Частотный диапазон: 0,1 ~ 20 МГц

· Шаг регулировки частоты PWM: 10 нс

· PWM ширина импульса Регулировка шаг: 5ns

· PWM Выходное напряжение: + 3,3 V

· PWM Выходное сопротивление: 50 Ω

· Ток в режиме ожидания: 130 мА

· Макс. Рабочий ток: 260ма

· Размеры: 95 мм * 55 мм * 23 мм

· Поддержка ОС: Windows XP, Vista, Windows 7/8(32 бит/64 бит)

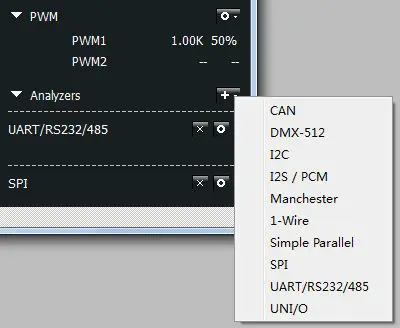

· Поддержка стандартных протоколов: UART(RS-232/485/422), I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Манчестер, Modbus, 1-проводной, простая параллельная, PS/2 клавиатура/мышь, UNI/O, USB1.1
