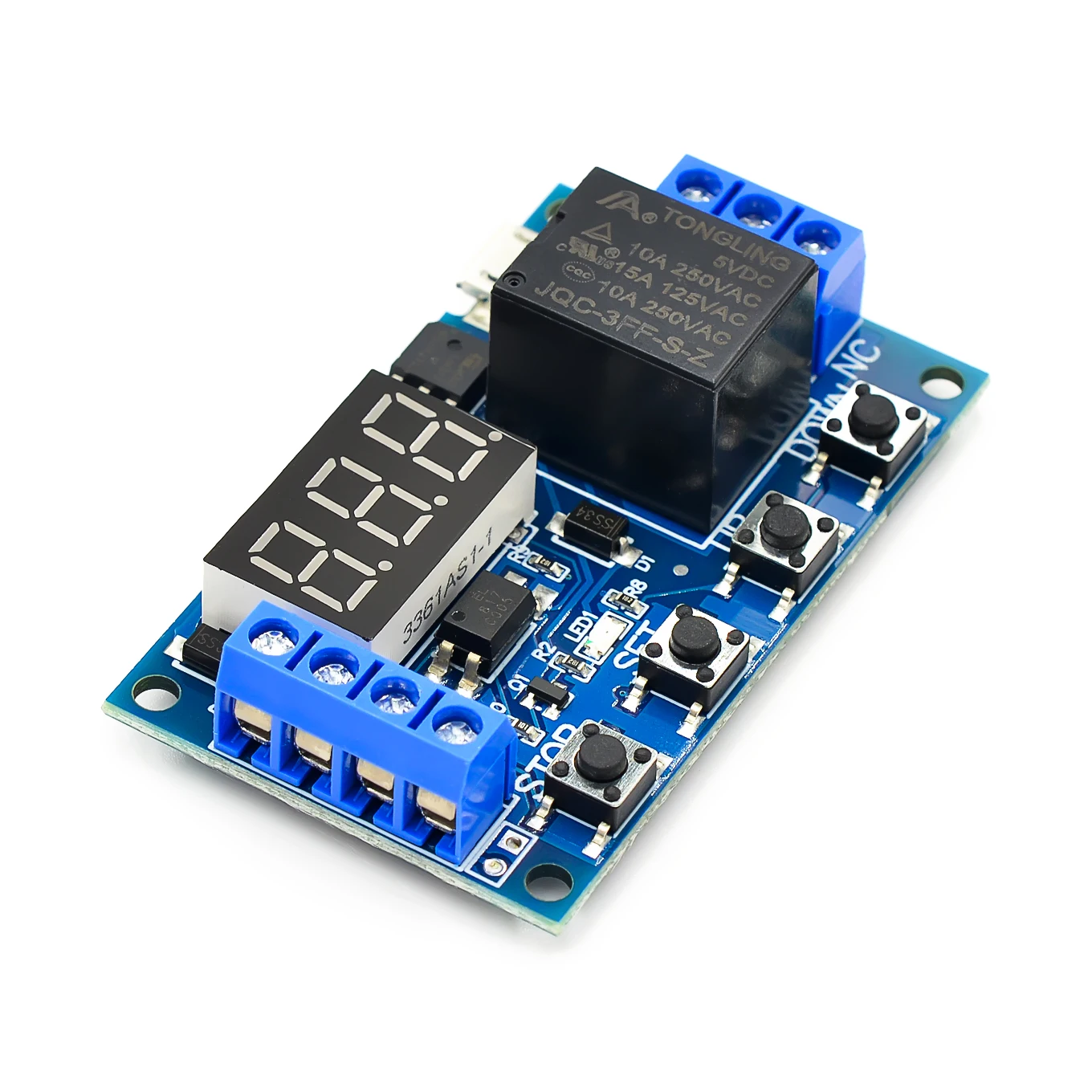

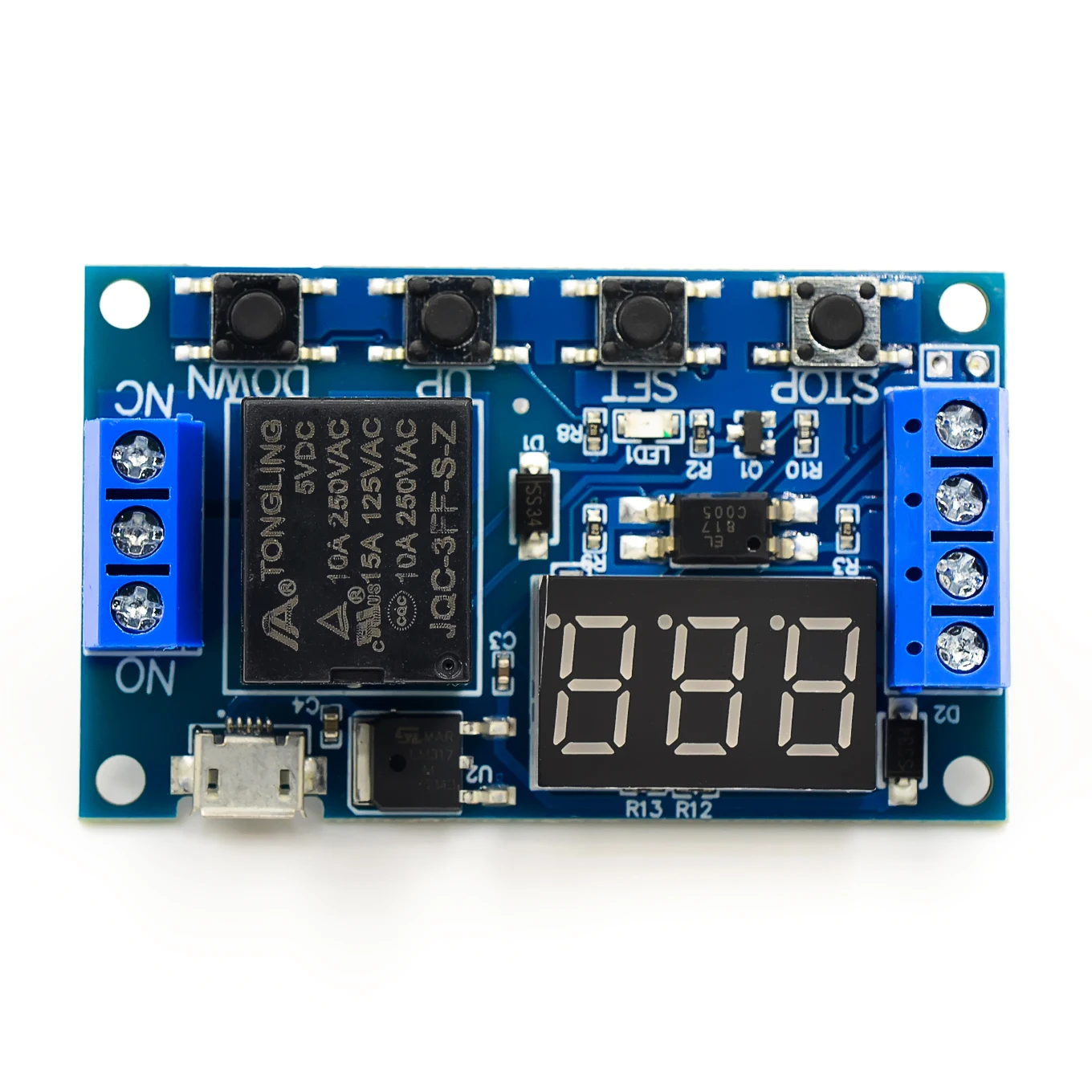

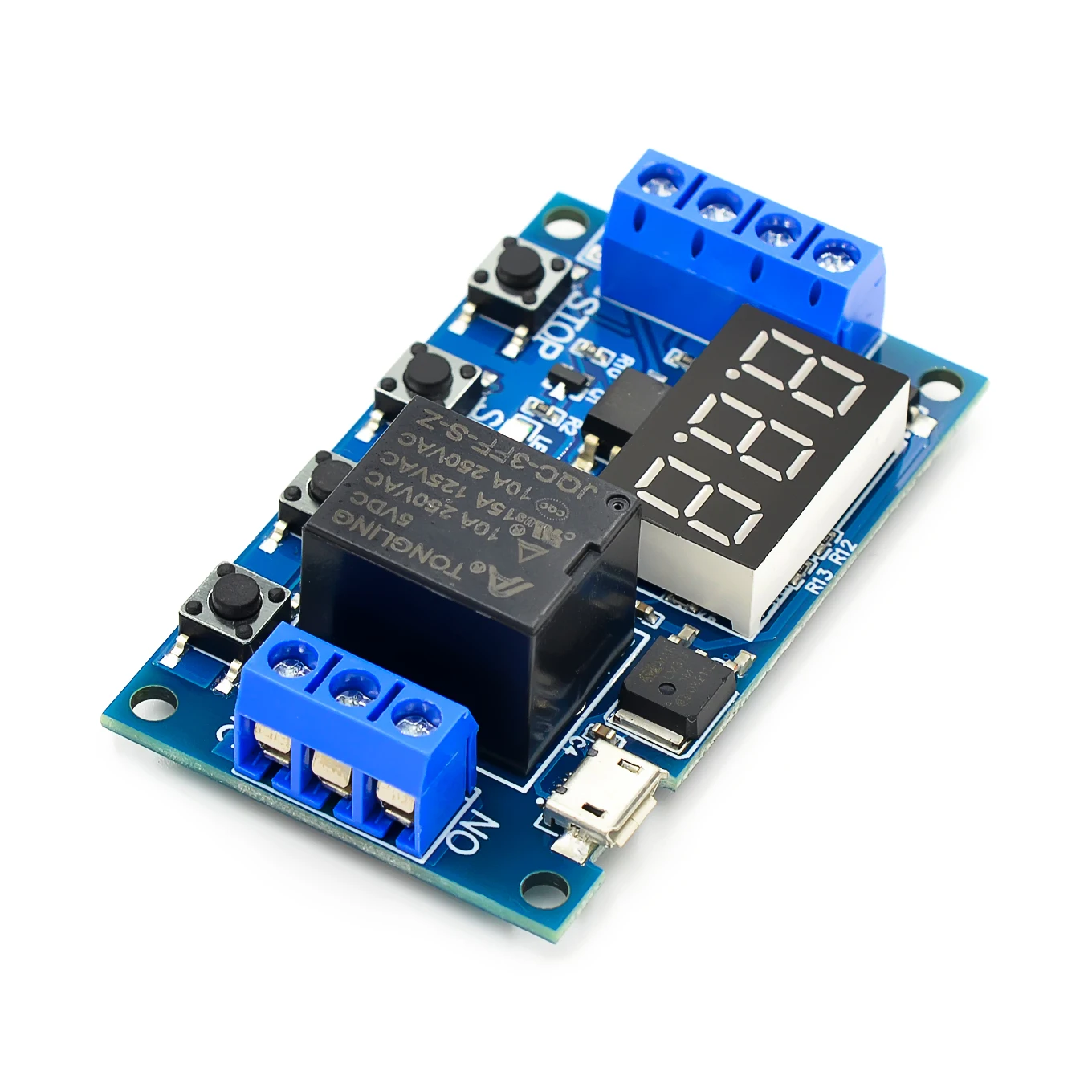

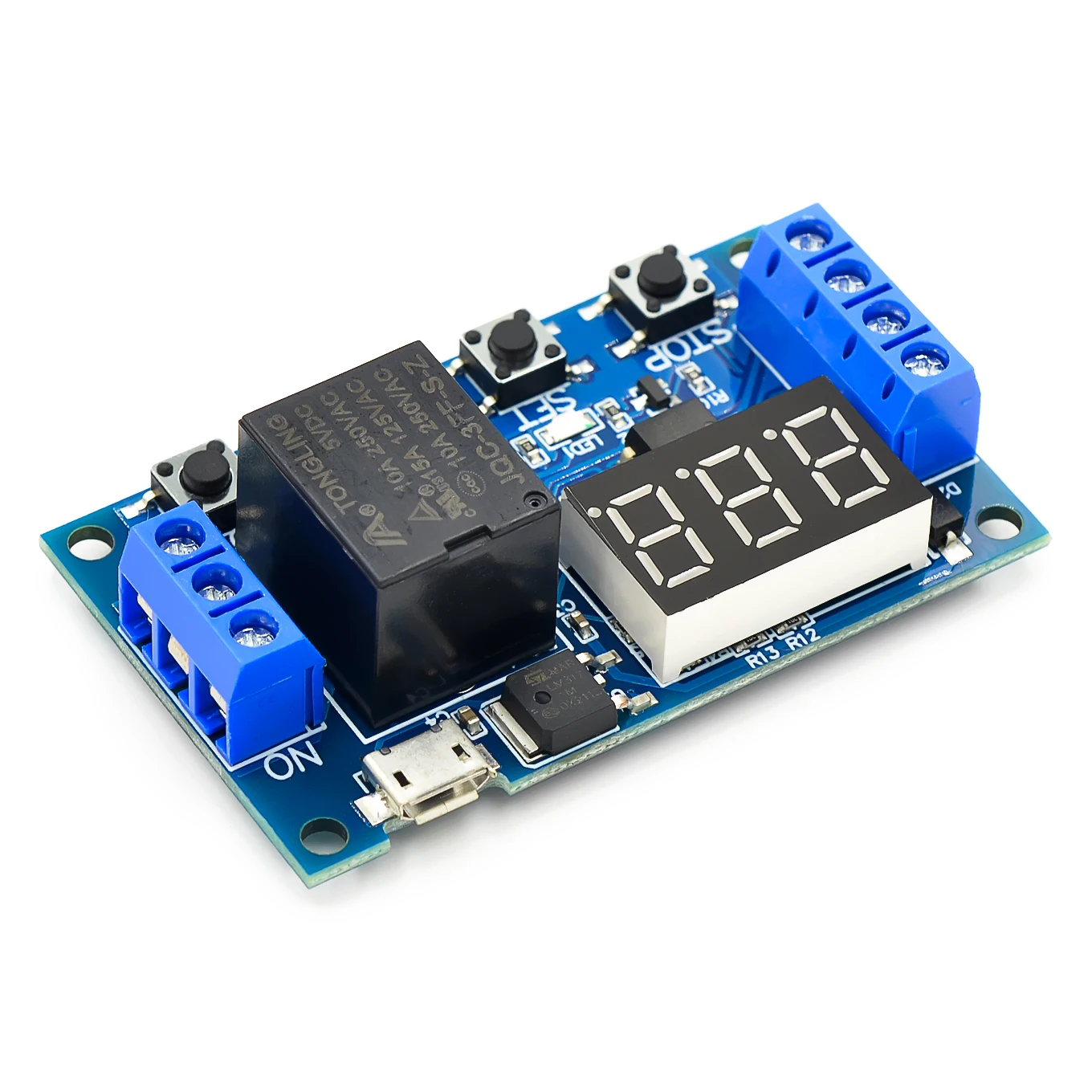

Релейный модуль переключатель 6-30 в, таймер цепи время задержки срабатывания, регулируемый триггер выключениявключения, цикл синхронизации для Arduino
145,97₽
В наличии!
All Electronics Trading Company - Надежность 97%
Более 14791 подписчиков, дата открытия магазина 18.11.2012
- Положительные оценки: 98% (34005)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 10.09.2024
6-30 В релейный модуль переключатель Время задержки срабатывания це...
26 Отзывов
103 Заказов
159,60₽
Релейный модуль постоянного тока 6-30 в, релейный модуль с задержко...
2 Отзывов
4 Заказов
178,69₽
Теплая подсказка: Уважаемый покупатель, наши самые дешевые транспортные услуги, экономическая категория логистики (SunYou экономичная воздушная почта, Почта Китая обычный маленький пакет плюс) можно отследить только для того, чтобы он прибыл в вашу страну, пожалуйста, выберите стандартную категорию логистики, если вам нужна полная информация об отслеживании.
Особенности продукта:
1. Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, простых в использовании;
2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
3. Есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, обратная полярность не горит;
4. Увеличить режим сна, он позволяет, без какой-либо операции в течение 5 минут, выключить монитор автоматически; Любой ключ для пробуждения;
5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга, были сохранены;
6. Все параметры настройки будут сохранены автоматически.
Параметры продукта:

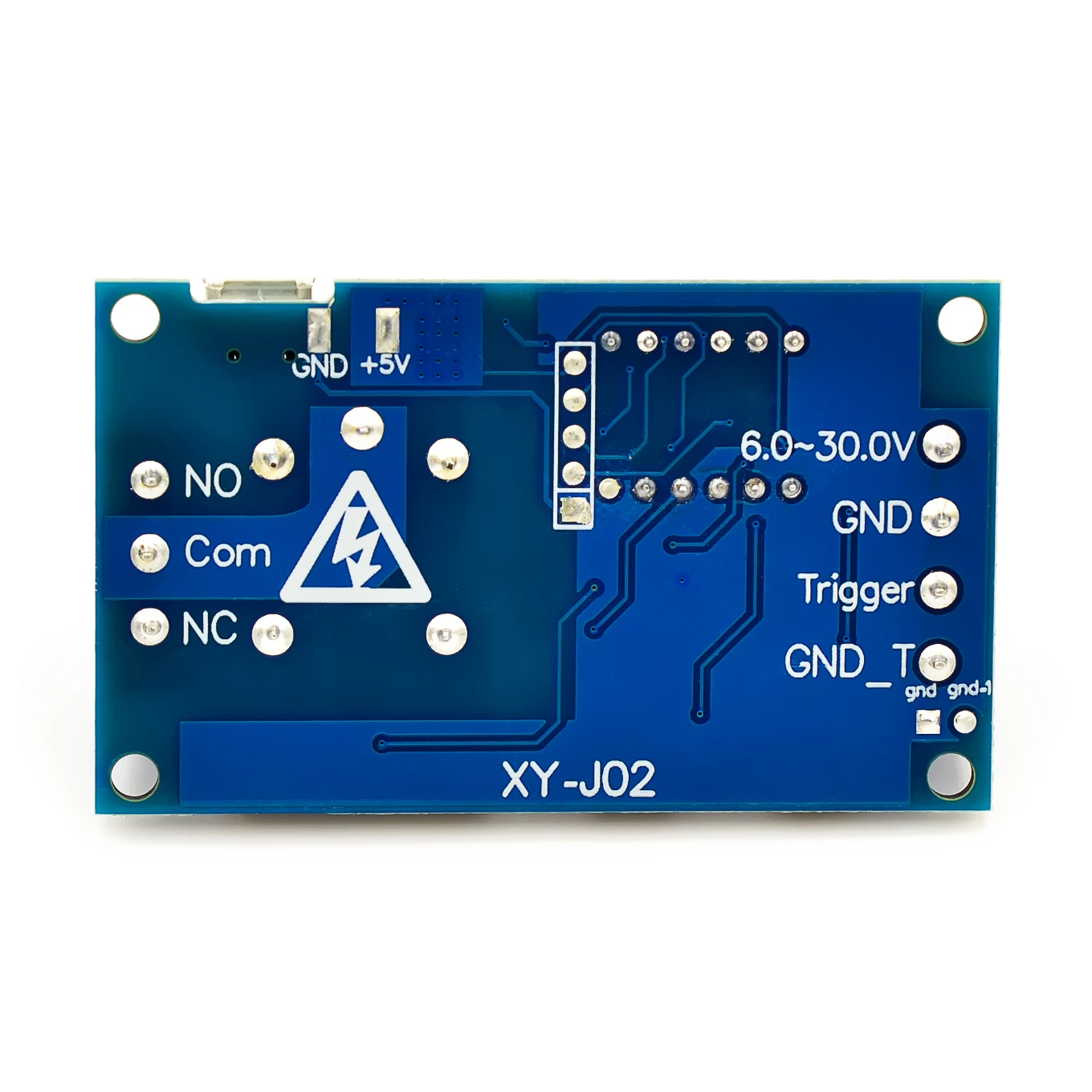

1: Рабочее напряжение: 6-30 в Поддержка micro USB 5,0 в источник питания
2: Источник запуска: высокий триггер (3,0 V-24V) сигнала с не могут найти общий язык системы для того, чтобы улучшить способность анти-помех системы (в том числе самостоятельно-короткое замыкание соприкосновения)
3: Выходная мощность: вы можете управлять DC или AC в пределах 30v 5A в пределах 220v5A
4: тихий ток: 20 мА Рабочий ток: 50 мА
5: циклический временной диапазон: 0,1 секунд-999 минут с плавной регулировкой;
6: Наличие: более 10 миллионов раз;
Рабочая температура: -40-85 по Цельсию;
Размер: 6,2*3,8*1,7 см
7: с изоляцией оптопары, улучшенной Защитой от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда.
Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения.
Руководство по эксплуатации:
Режим работы:
P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; В режиме OP следующим образом
P1.1: Недопустимый сигнал срабатывает снова
P1.2: Повторный сигнал синхронизации срабатывает снова
P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы;
P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения;
P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП);
P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP);
P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, то есть сигнал, время очищается;
Настройка времени:
После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени;
Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд
X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд
X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут
К примеру, вы хотите, чтобы настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2
Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл)
Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будет пять секунд;
В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX;
Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время;
Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться;
В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно!
Параметры:
1. Во-первых, определите режим работы реле;
Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4);
3. После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите временной диапазон (соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие клавиши sET, чтобы установить следующий параметр текущего режима, процесс выше;
4. После настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто!
Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно!
Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто!
Ключевые функции остановки:
Режим включения реле:
1. ВКЛ: внутреннее реле времени позволяет проводить;
2. Выключение: реле, запрещающее проводимость, всегда закрыто;
В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто)
Режим сна:
1. C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы;
2. Обычный режим O-d: цифровой дисплей всегда открыт;
Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.
Отзывы покупателей
A***n
Страна: RU Доставка: Cainiao Super Economy 27.11.2021
пока не разобрался со всем разнообразием возможных алгоритмов работы. В принципе работает, заказал ради любопытства )) Придумаю со временем куда эту штуку приспособить, алгоритмов работы много, столь же много и вариантов применения.
A***y
Страна: RU Доставка: Saver Shipping 04.12.2021
Оказалось, отсчет не в секундах, а примерно по полсекунды. Параметр OP был не задан из-за чего подумал сначала, что реле нерабочее (от другого продавца пришли уже с заданным интервалом). Короче, выставил OP и всё норм, щелкает и замыкает от телефонного зарядника исправно, тестил пока только P1.1 и только MicroUSB.
D***H
Страна: RU Доставка: Cainiao Super Economy 05.12.2021
от 5 вольт работало чётко подал 24 вольта сразу загнулось.
