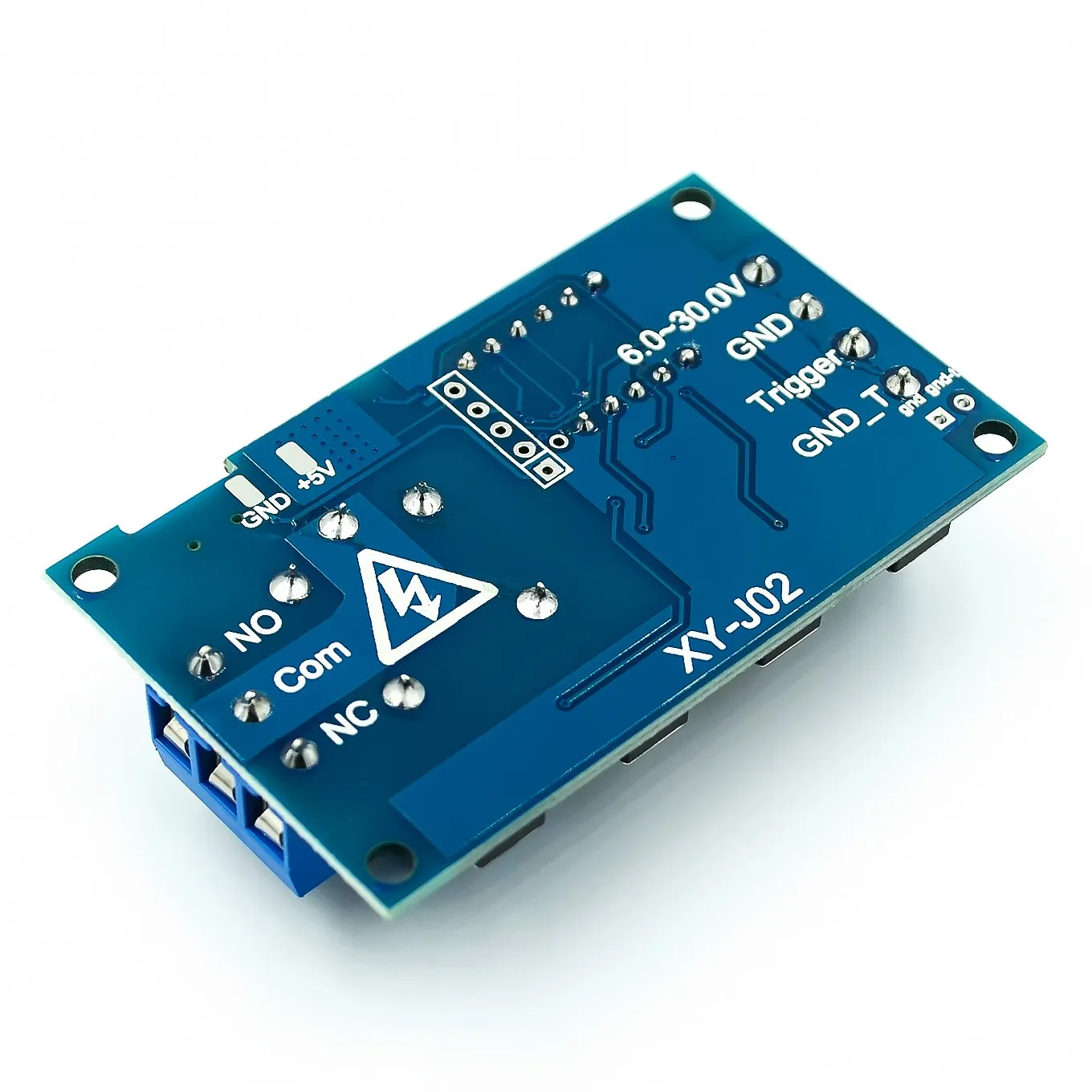

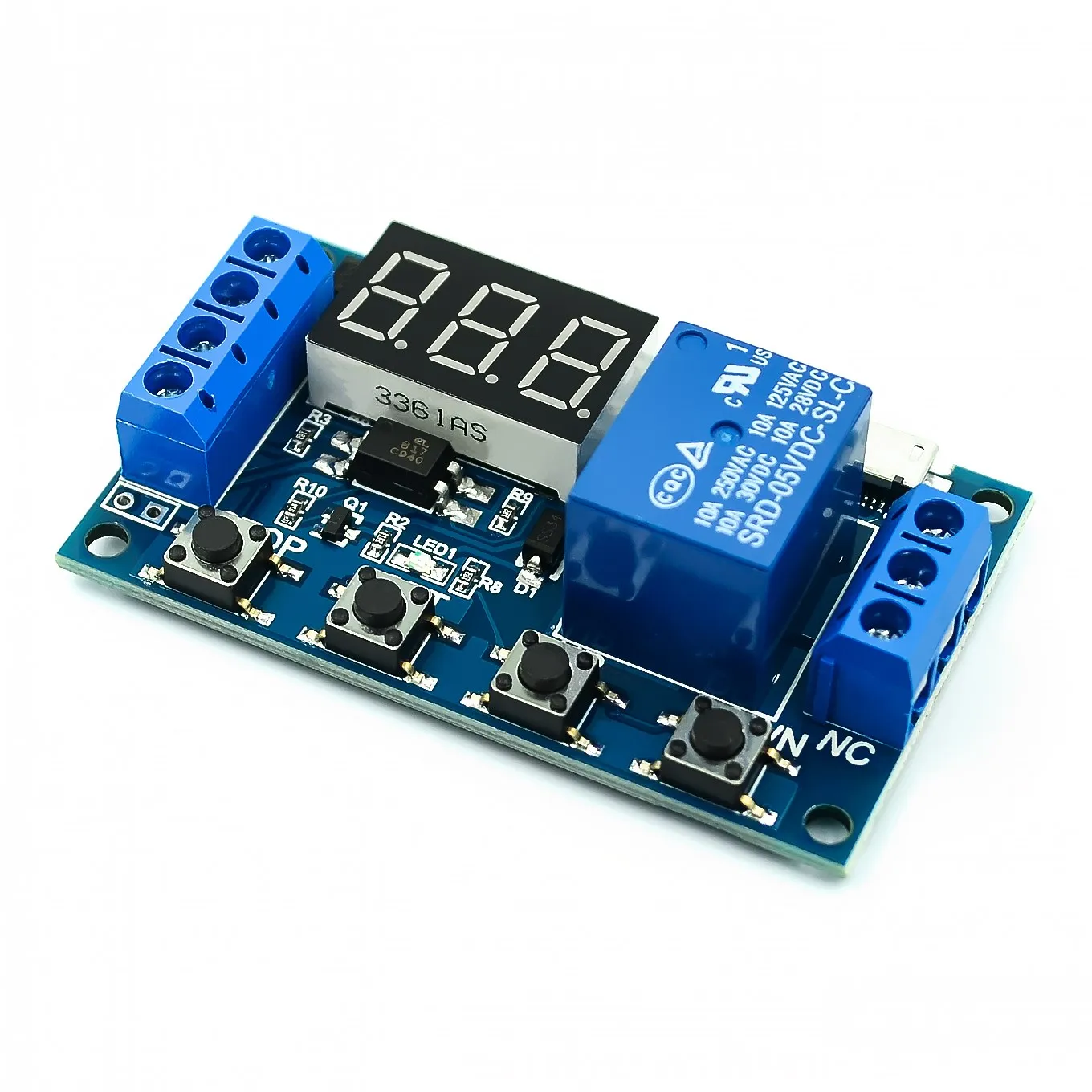

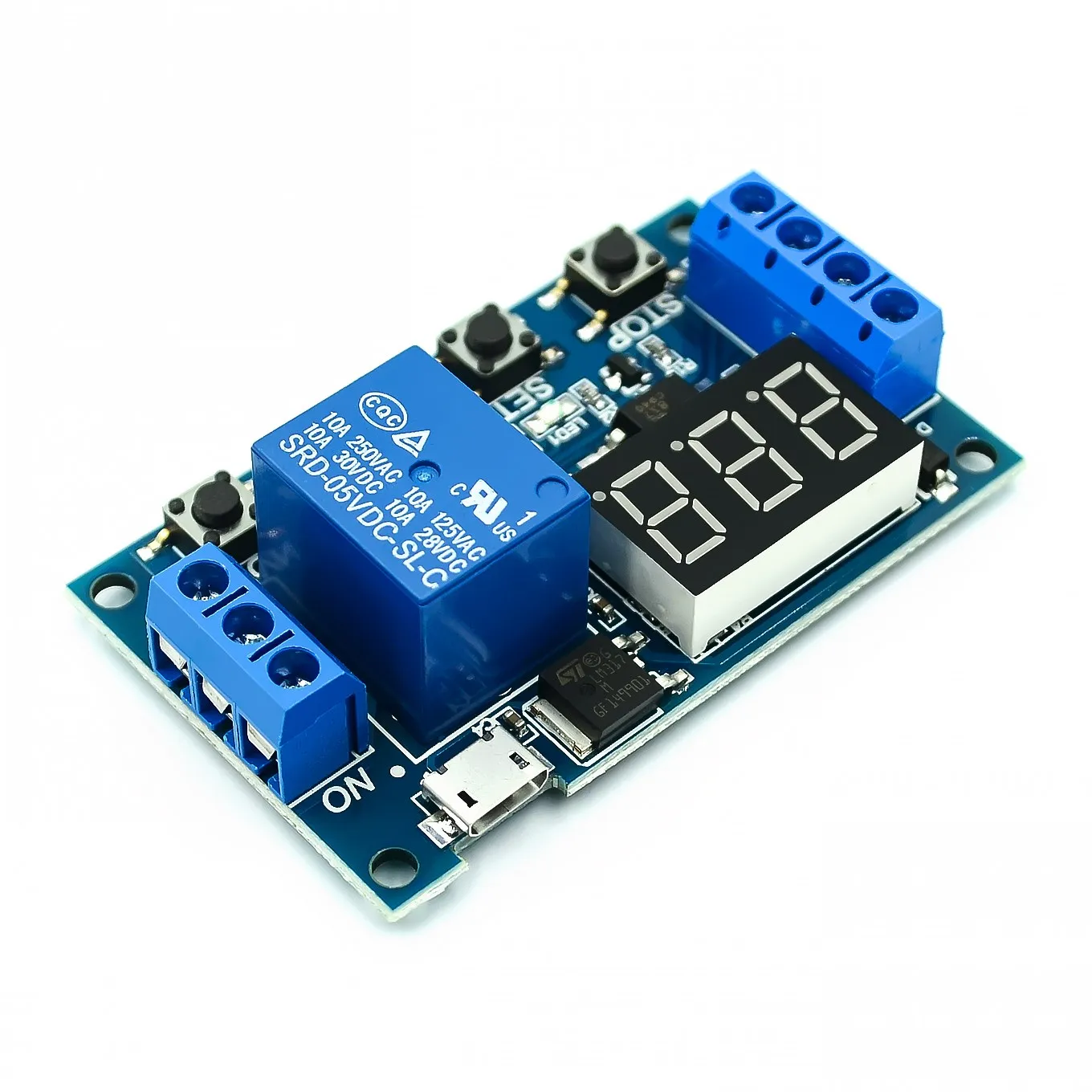

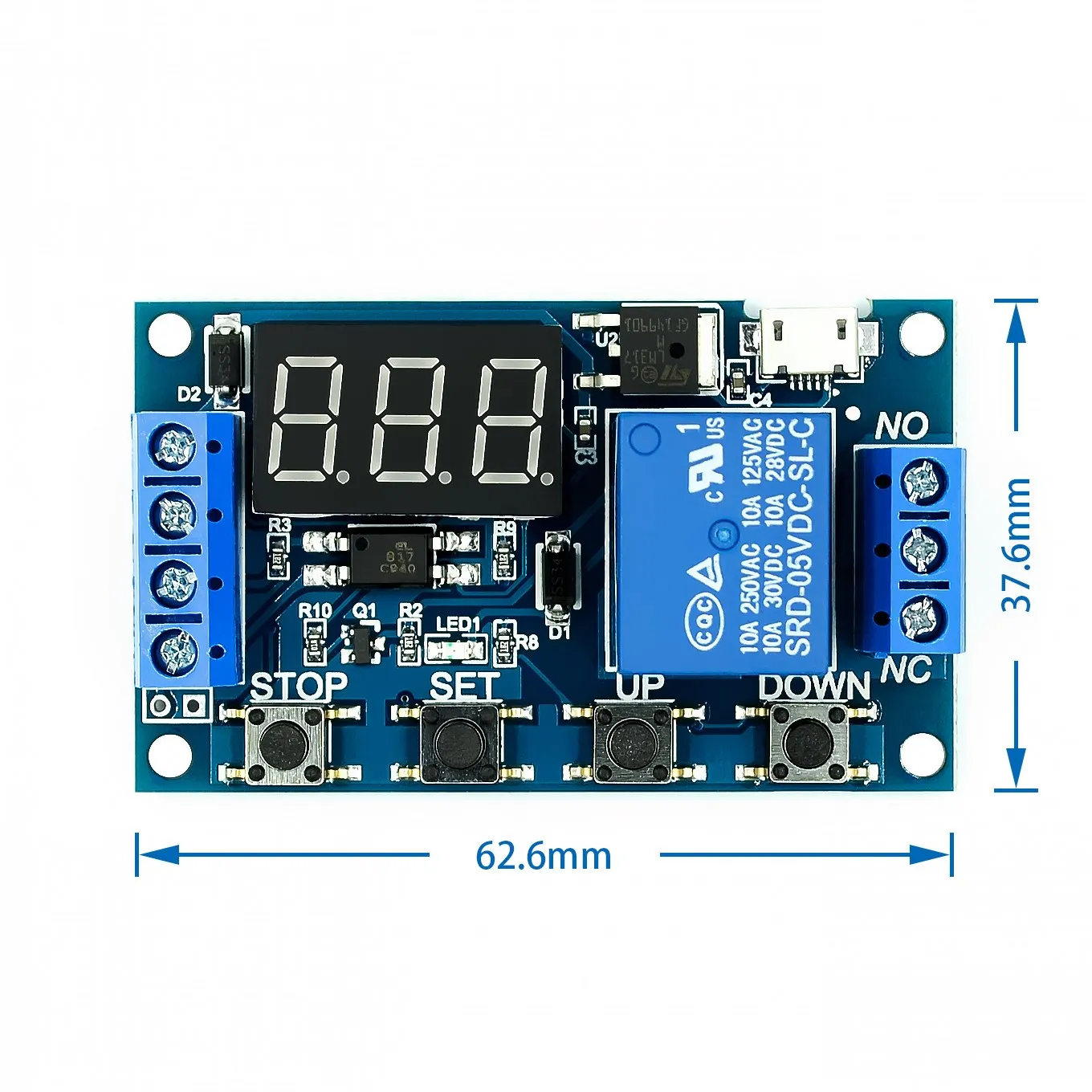

6-30 В релейный модуль переключатель Время задержки срабатывания цепи таймер цикл регулируемый триггер ВЫКЛ.вкл. Цикл синхронизации для Arduino

Руководство по эксплуатации:

Режим работы:

P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; В режиме OP следующим образом

P1.1: Недопустимый сигнал срабатывает снова

P1.2: Повторный сигнал синхронизации срабатывает снова

P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы;

P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения;

P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП);

P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP);

P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, то есть сигнал, время очищается;

Настройка времени:

После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени;

Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд

X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд

X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут

К примеру, вы хотите, чтобы настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2

Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл)

Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будет пять секунд;

В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX;

Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время;

Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться;

В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно!

Параметры:

1. Во-первых, определите режим работы реле;

Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4);

3. После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите временной диапазон (соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие клавиши sET, чтобы установить следующий параметр текущего режима, процесс выше;

4. После настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто!

Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно!

Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто!

Ключевые функции остановки:

Режим включения реле:

1. ВКЛ: внутреннее реле времени позволяет проводить;

2. Выключение: реле, запрещающее проводимость, всегда закрыто;

В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто)

Режим сна:

1. C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы;

2. Обычный режим O-d: цифровой дисплей всегда открыт;

Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.
