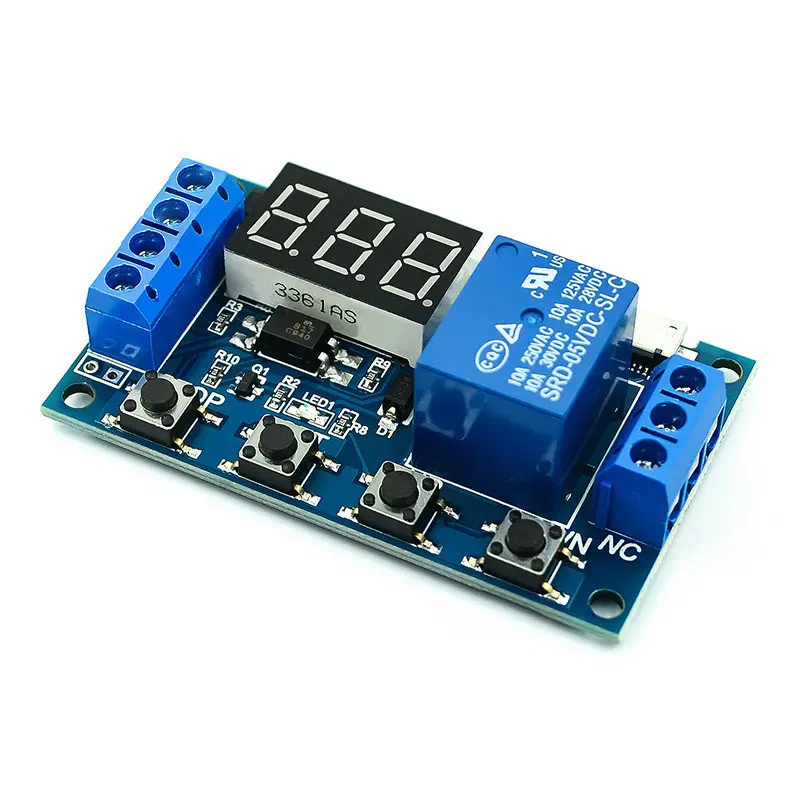

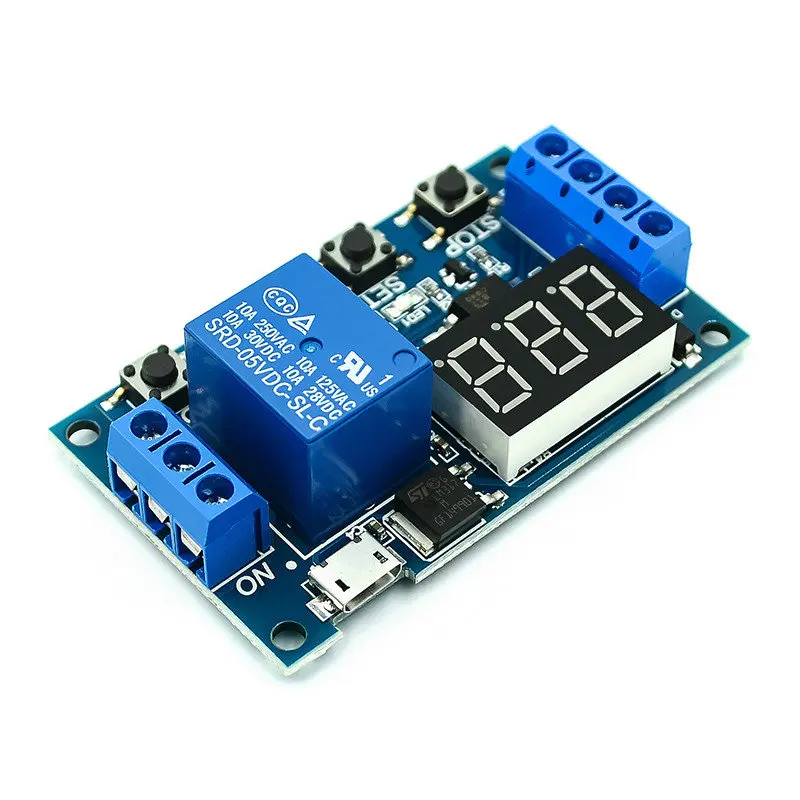

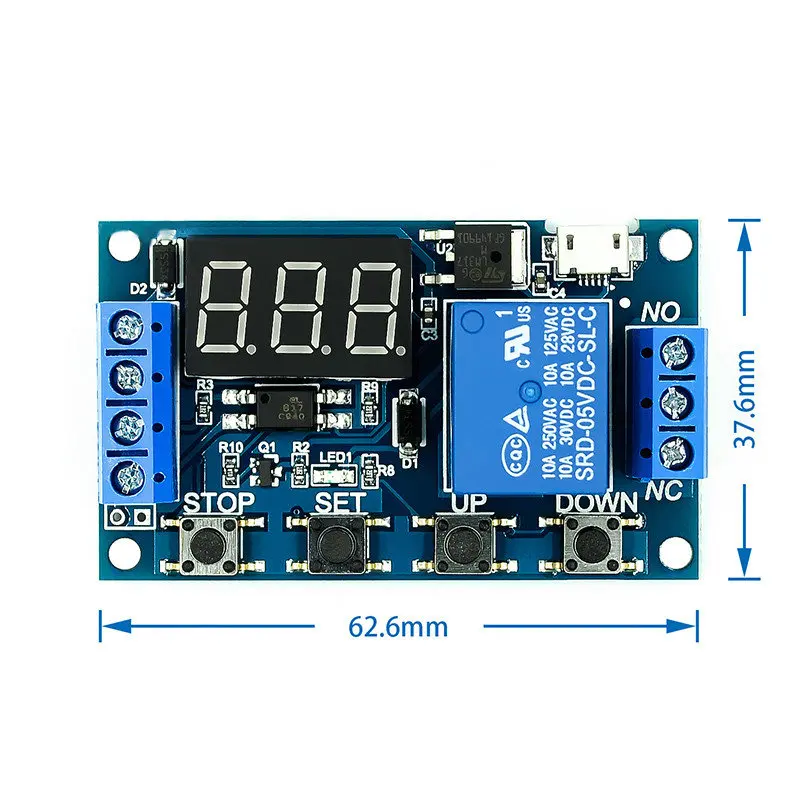

Релейный модуль постоянного тока 6-30 в, релейный модуль с задержкой переключения цепи, таймер, регулируемый цикл управления выключателем, реле времени задержки 6 В, 9 В, 12 В, 24 В (1 шт.)

Один релейный модуль задержка отключения питания отключение триггера задержка цикл синхронизации переключатель цепи0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкойЭтот продукт прост в использовании и мощный, но покупатели, пожалуйста, внимательно прочитайте инструкции по эксплуатации этого продукта. Это очень практичный продукт.Основные характеристики модуля:1. Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, что очень удобно в использовании;2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;4. Добавлен режим сна, после включения, без какой-либо операции в течение 5 минут, автоматически выключить дисплей; Любой ключ для пробуждения;5. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;6. Все параметры настройки автоматически сохраняются после отключения питания.Режим работы:P1: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, следующие операцииP1.1: сигнал недействителен, когда срабатывает сноваP1.2: сигнал срабатывает снова для повторной синхронизацииP1.3: сигнал запускает сброс снова, реле отключено, и время останавливается;P-2: подайте сигнал триггера, после того, как реле выключено для времени CL, реле включено для времени OP, после завершения синхронизации, реле выключено;P3.1: подайте сигнал триггера, после того, как реле включено для времени OP, реле отключится для времени CL, а затем цикл вышеуказанных действий, передавайте сигнал снова в цикле, реле отключится и остановит время; Количество циклов (LOP) Может быть установлен;P3.2: Нет необходимости триггера сигнала после включения питания, время OP реле включено, CL Время Реле выключено, вышеуказанные действия циклически; количество циклов (ЛОП) может быть установлено;P-4: Функция удержания сигнала. Если есть сигнал триггера, таймер очищается и реле остается включенным; Когда сигнал исчезает, реле отключено после синхронизации OP; Во время времени, есть другой сигнал, И таймер очищается;Параметры продукта:1: Рабочее напряжение: 6-30 в Поддержка micro USB 5,0 в источник питания2: триггер источника сигнала: высокого уровня триггер (3,0 V-24V) заземление сигнала и заземление системы не находятся в одном месте, чтобы улучшить способность системы от помех (также может быть короткое замыкание на общей земле)3: Выходная мощность: может управлять оборудованием в пределах постоянного тока 30 В 5А или переменного тока 220v5A4: тихий ток: 20 мА Рабочий ток: 50 мА5: Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C; Размер: 6,2*3,8*1,7 см6: с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры всегда запоминаются после отключения питания.Особое внимание: релейный выход является пассивным контактом, незаряженным выходом и контролирует функцию ВКЛ-ВЫКЛ линии.Диапазон времени0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкойКак выбрать диапазон времени:После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации;XXX. Десятичная точка находится в том месте, а диапазон времени: от 1 секунды до 999 секундX X.X Десятичная точка в десять место, диапазон времени: 0,1 секунды, чтобы 99,9 секундX. Все десятичные точки горят, диапазон времени: от 1 минуты до 999 минутНапример, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой, относящиеся к х место, и цифровая трубка будет отображать 03,2Описание параметра: OP on time, CL off time, LOP cycle times (1-999 раз, "---" представляет бесконечные циклы)Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, если в режиме on-time OP установлено 5 секунд в P1.1, и пользователь хочет переключиться в режим P1.2, то при входе P1.2 для установки соответствующих параметров, ОП также будет 5 секунд;В главном интерфейсе (display 000), короткое нажатие кнопки SET, он отобразит OP (CL, LOP) и соответствующее время XXX;Если есть только OP (например, mode P1.1, P1.2, P1.3) Время в режиме, то короткое нажатие клавиши SET будет отображать только OP и соответствующее время;Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;После настройки режима вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set на главном интерфейсе, что очень удобно!Как установить параметры1. Сначала Определите режим работы реле;2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) «нажмите кнопку SET в течение 2 секунд, а затем отпустите», введите интерфейс выбора режима, И выберите режим, который будет установлен коротким нажатием кнопок вверх и вниз (P1.1 ~ P-4);3. После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующие параметры. В это время параметры будут мигать (OP on time, CL off time, LOP cycle times ("--" представляет бесконечный цикл), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (Увеличение или уменьшение на 1 единицу); После установки значения параметра нажмите кнопку стоп, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующего времени 0,1 во-вторых ~ 999 минут); Короткое нажатие клавиша настройки, чтобы установить следующий параметр текущего режима, Процесс такой же, как и выше;4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите его. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Настройка параметров удачная, очень простая!Основной интерфейс: «000» (без запятой) отображается, когда реле не работает, и есть Десятичная точка, когда реле работает, что очень ясно!Интерфейс выбора режима: Нажмите кнопку SET, чтобы войти, после завершения настройки нажмите кнопку SET, чтобы выйти и вернуться к основному интерфейсу, очень просто!Функция остановки расширения:Режим включения реле:1. ВКЛ: реле разрешено проводить во время проведения операции;2. Выключение: реле запрещено проводить и всегда выключено;Короткое нажатие кнопки СТОП на главном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)
