QIACHIP 433 Mhz универсальный Беспроводной удаленного Управление переключатель AC 250 V 110 V 220 V 2CH реле приемника модуль + РФ 433 Mhz удаленного Управление s

Модуль дистанционного управления

Производитель: QIACHIP

Характеристики и спецификации:

Универсальный беспроводной пульт управления (433 МГц)

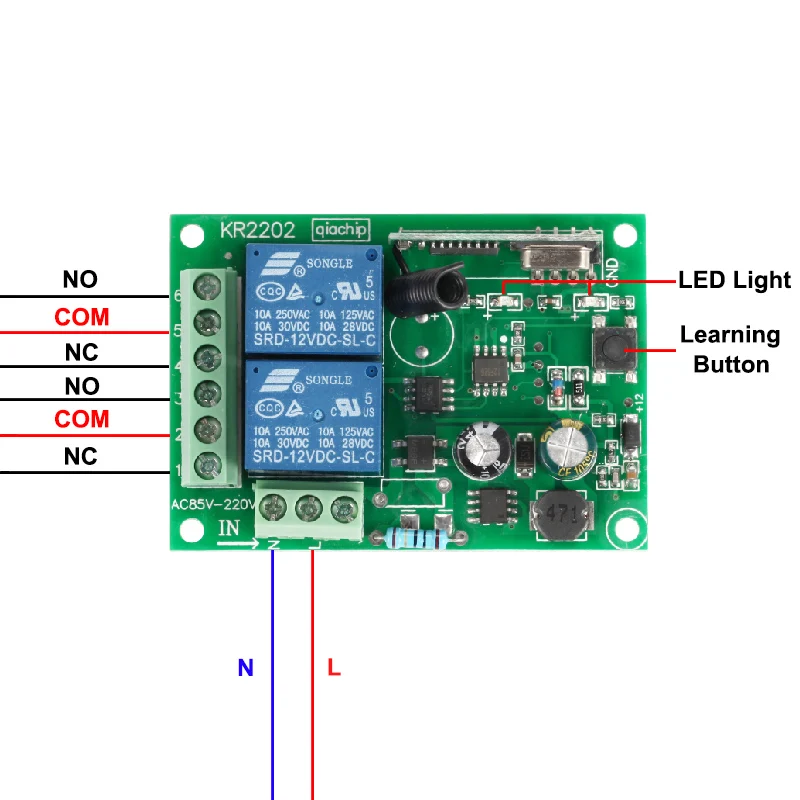

Характеристики: • Входная мощность: 85 – 250 В переменного тока • Ток в режиме ожидания: <8.5 мА • Радиочастота: 433 МГц • Режим работы радиочастоты: Супергетеродинный • Чувствительность приемника: > 97 дБ на мВт • Расстояние передачи: 20 - 100 м (открытое пространство) • Режим декодирования: программное декодирование MCU  • Удаленное хранение: 20 шт. • Поддержка удаленного типа: обучающий код (1527 кодирование) • Режимы работы: мгновенный, переключения, остановки • Терминал выхода: NO, NC, COM • Размеры ПП (Д x Ш x В): 68 x 47 x 26 мм

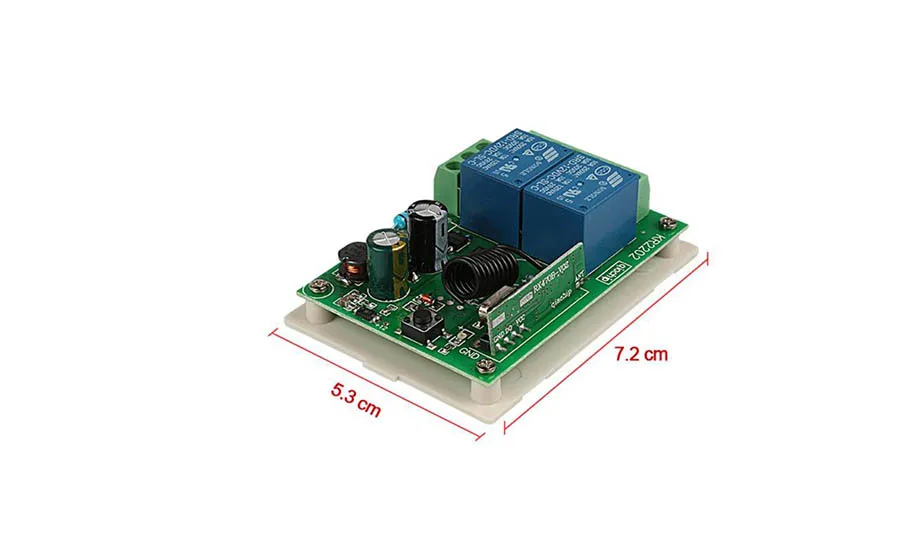

Размер приемника

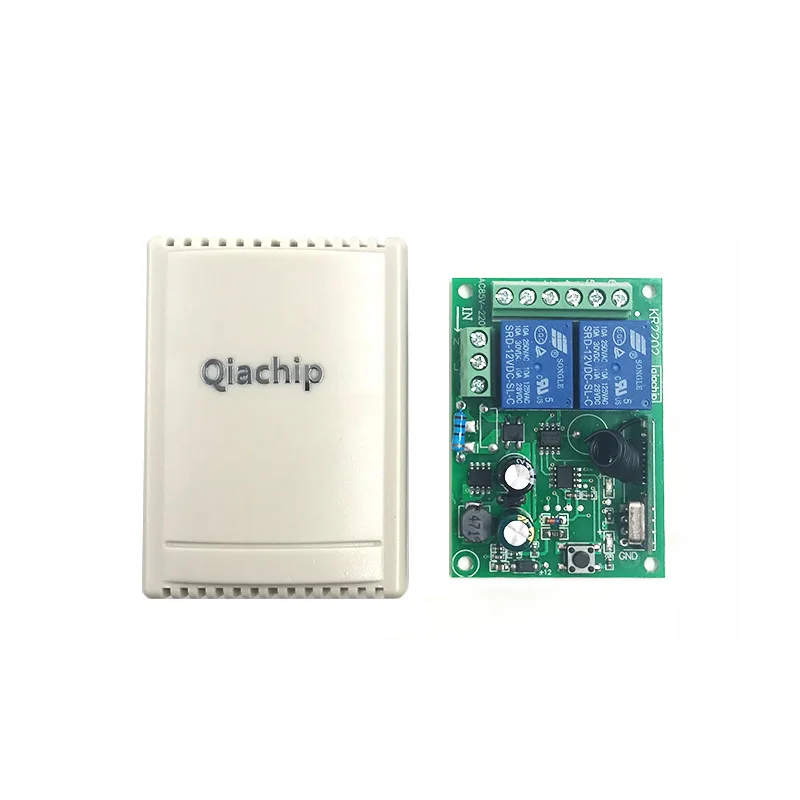

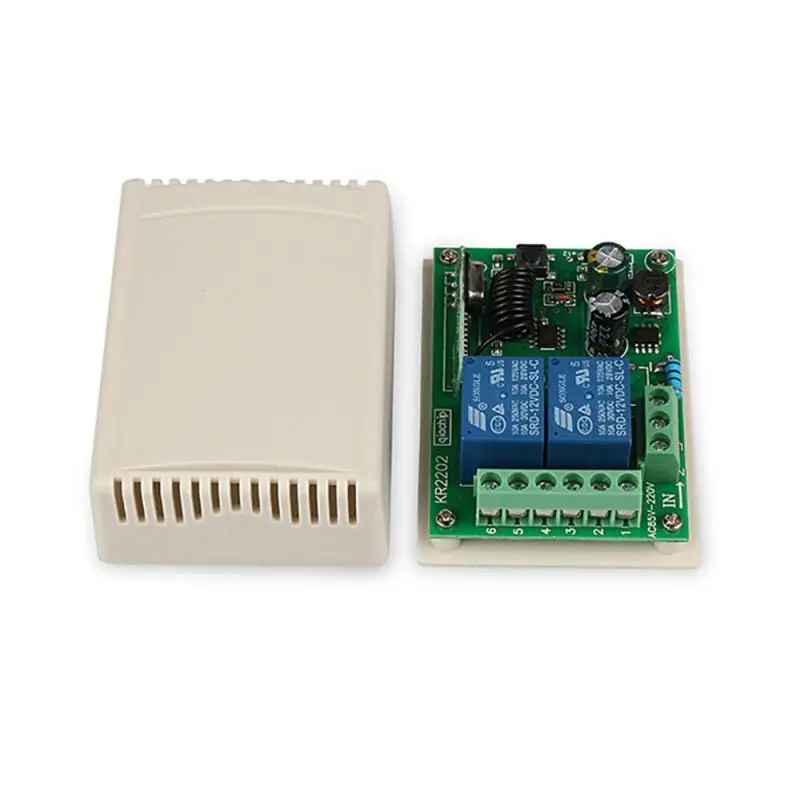

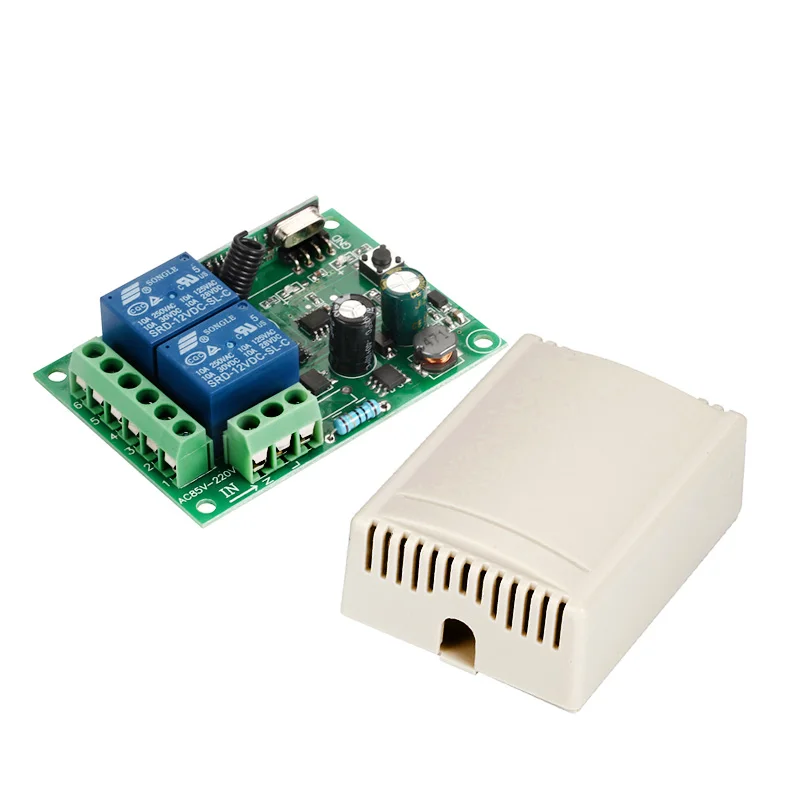

Приемник включает в себя защитный корпус.

Пошаговая инструкция удаленного программирования

1) очистка кода

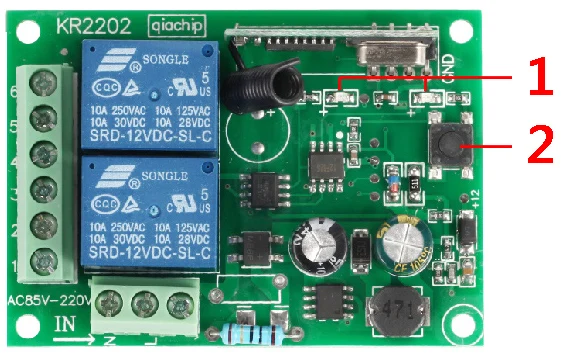

Нажмите кнопку обучения (символ 2 на рисунке) на приемнике 8 раз. Светодиодная лампочка начнет мигать (символ 1 на рисунке), и код будет очищен.

Мгновенный режим

Изучение кода: (Мгновенный режим: для включения нажмите на кнопку "remote", для выключения отпустите ее.) Нажмите клавишу обучения (символ 2 на рисунке) на приемнике 1 раз. Светодиодная лампочка (символ 1 на рисунке) будет выключена и перейдет в режим обучения.  Нажмите кнопку на пульте дистанционного управления для соединения.

Режим переключения

Изучение кода: (Режим переключения: нажмите кнопку "remote" для включения, нажмите ее еще раз, чтобы выключить.) Нажмите клавишу обучения (символ 2 на рисунке) на приемнике 2 раза.  Светодиодная лампочка (символ 1 на рисунке) будет выключена и перейдет в режим обучения.  Нажмите кнопку на пульте дистанционного управления для соединения.

Режим фиксации

Нажмите клавишу обучения (символ 2 на рисунке) на приемнике 3 раза. Светодиодная лампочка (символ 1 на рисунке) мигнет 3 раза. При включенной светодиодной лампочке (символ 1 на рисунке) нажмите кнопку А на пульте, светодиодная лампочка (символ 1 на рисунке) мигнет 3 раза.  Нажимаем кнопку B на пульте, (символ 1 на рисунке) светодиодная лампочка мигнет 3 раза. Спустя 3 секунды светодиодная лампочка (символ 1 на рисунке) выключится и перейдет в обучающий режим.  Нажмите кнопку на пульте дистанционного управления для соединения.

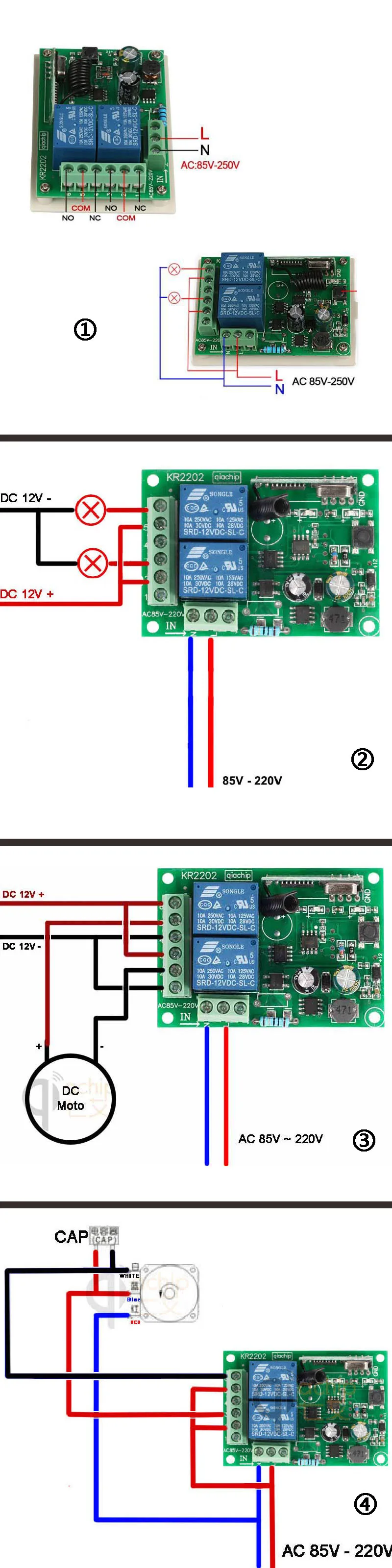

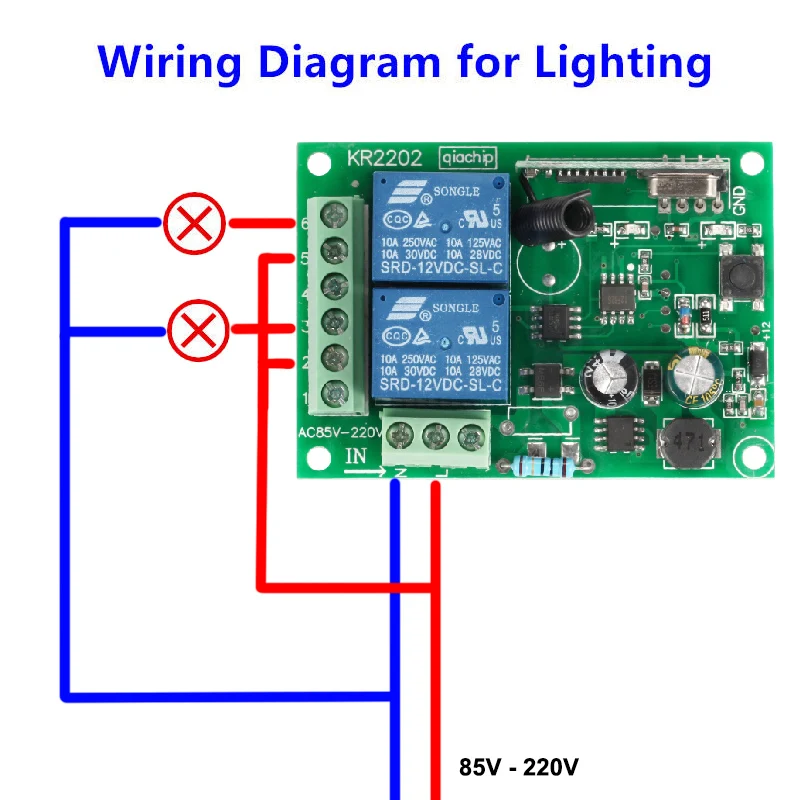

Диаграмма проводки

1) схема управления подключения света 85-250 В переменного тока 2) схема управления подключения светодиодов 12 В постоянного тока (требуется входная мощность 85 – 250 В переменного тока) 3) схема подключения управления 12 В постоянного тока двигателя вперед и обратного вращения (потребность 85 – 250 В переменного тока входной мощности) 4) схема подключения управления двигателем 85 – 250 В переменного тока

Комплектация

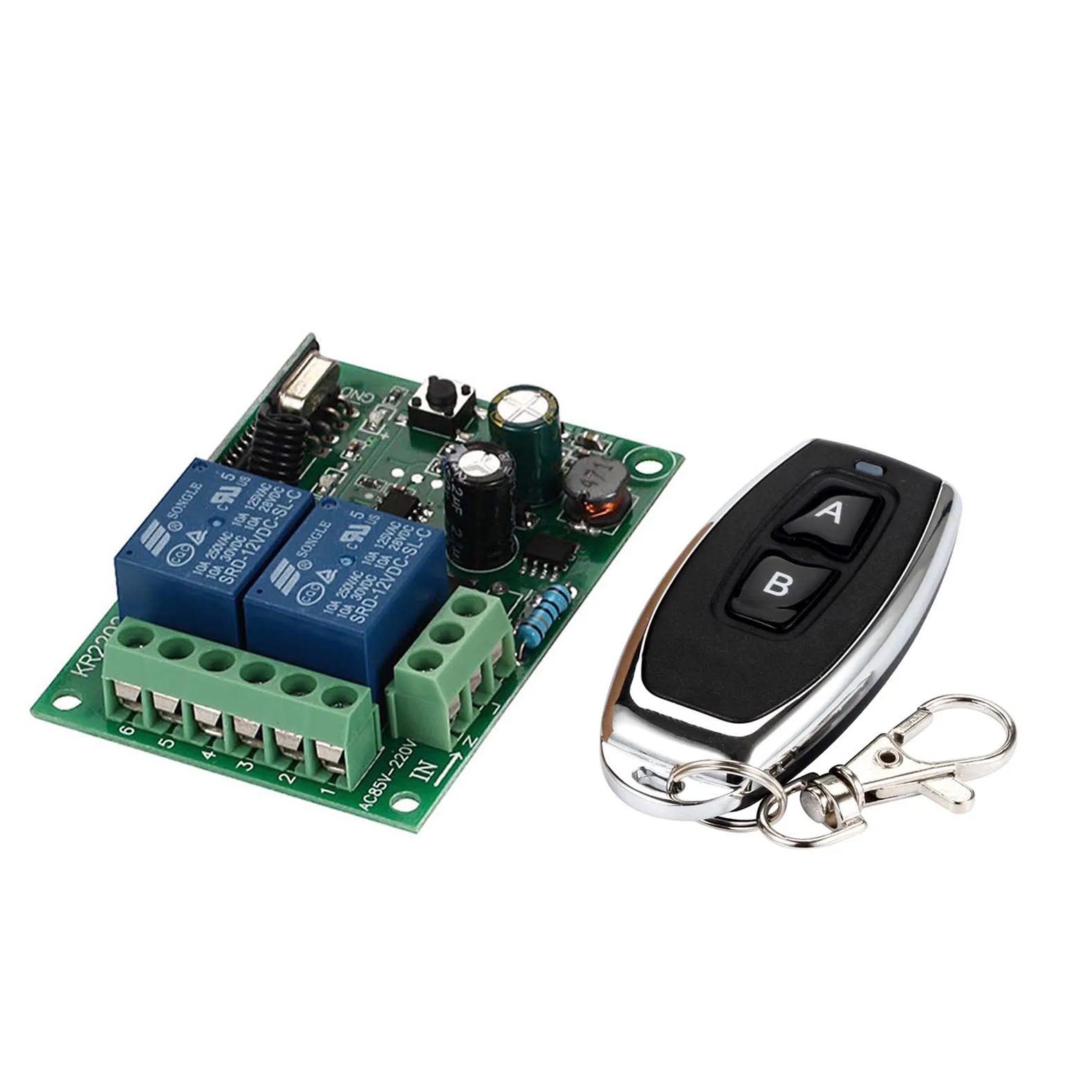

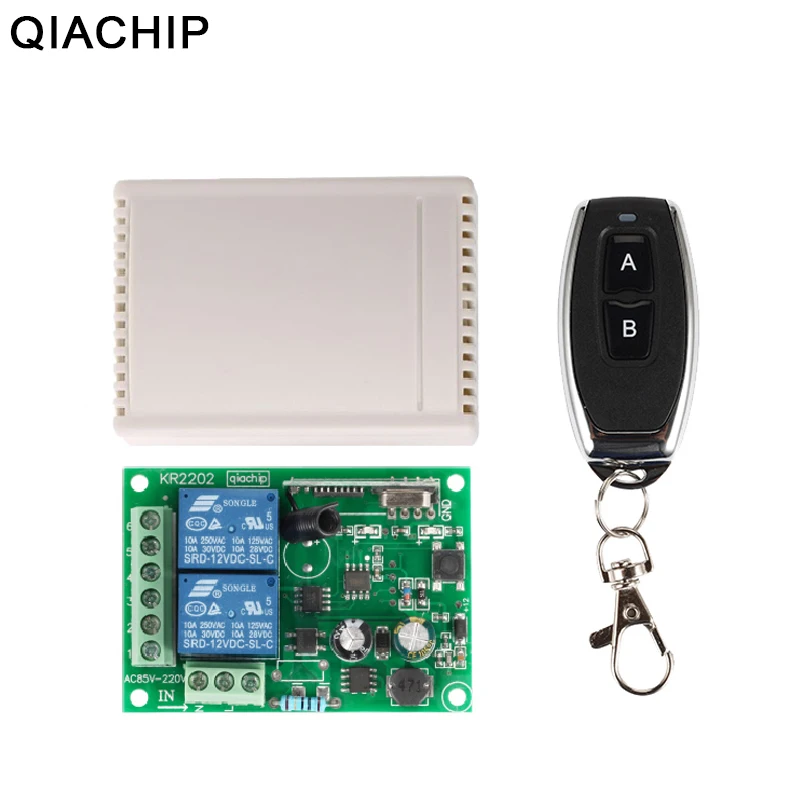

• 85-250 В 2-х канальный приемник 1 шт.  • 2-х кнопочный пульт дистанционного управления 1 шт.

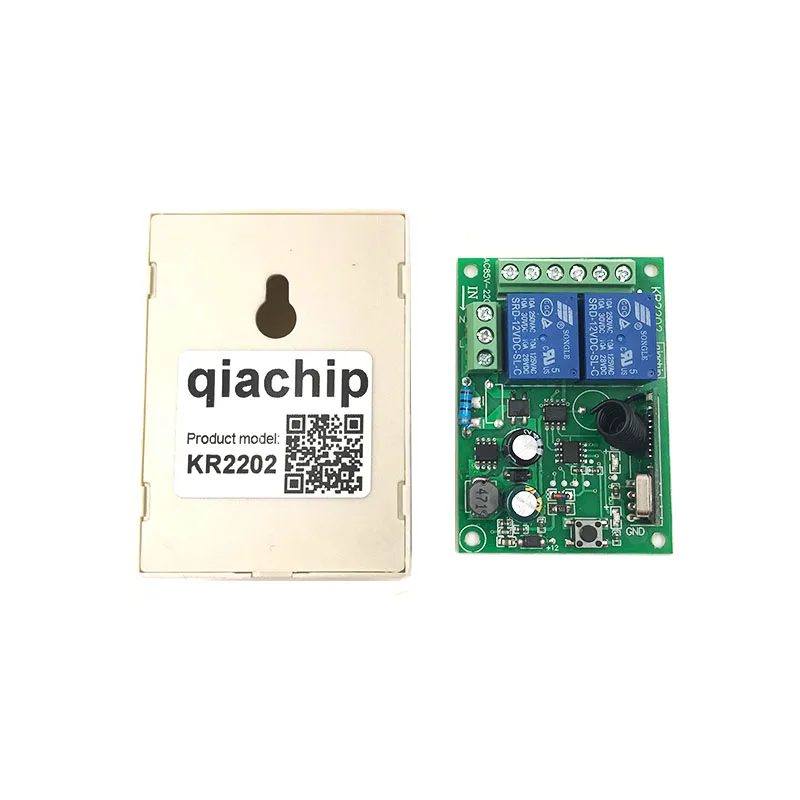

Приемник

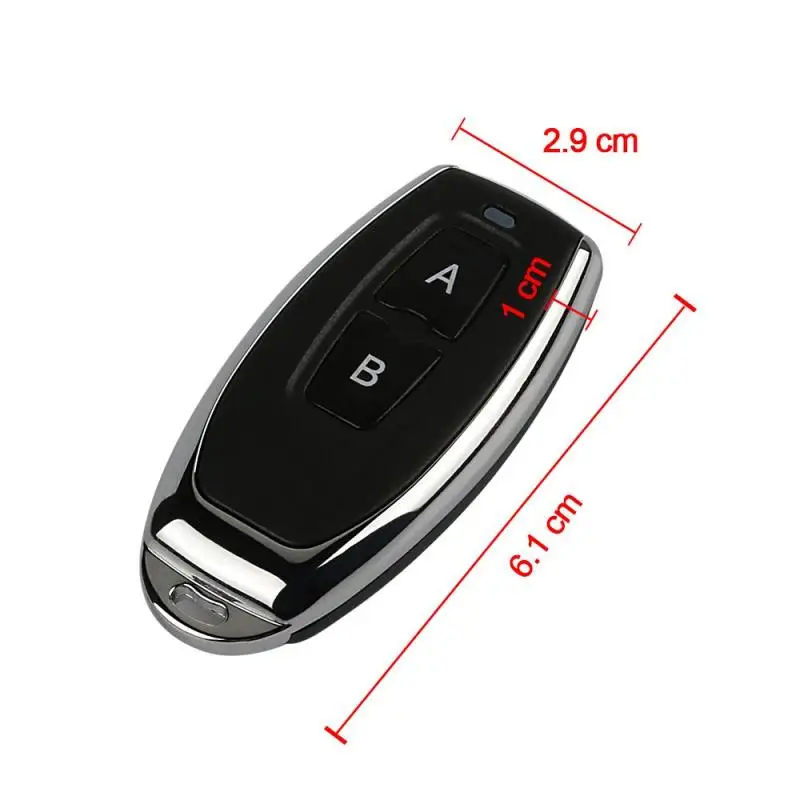

Пульт дистанционного управления

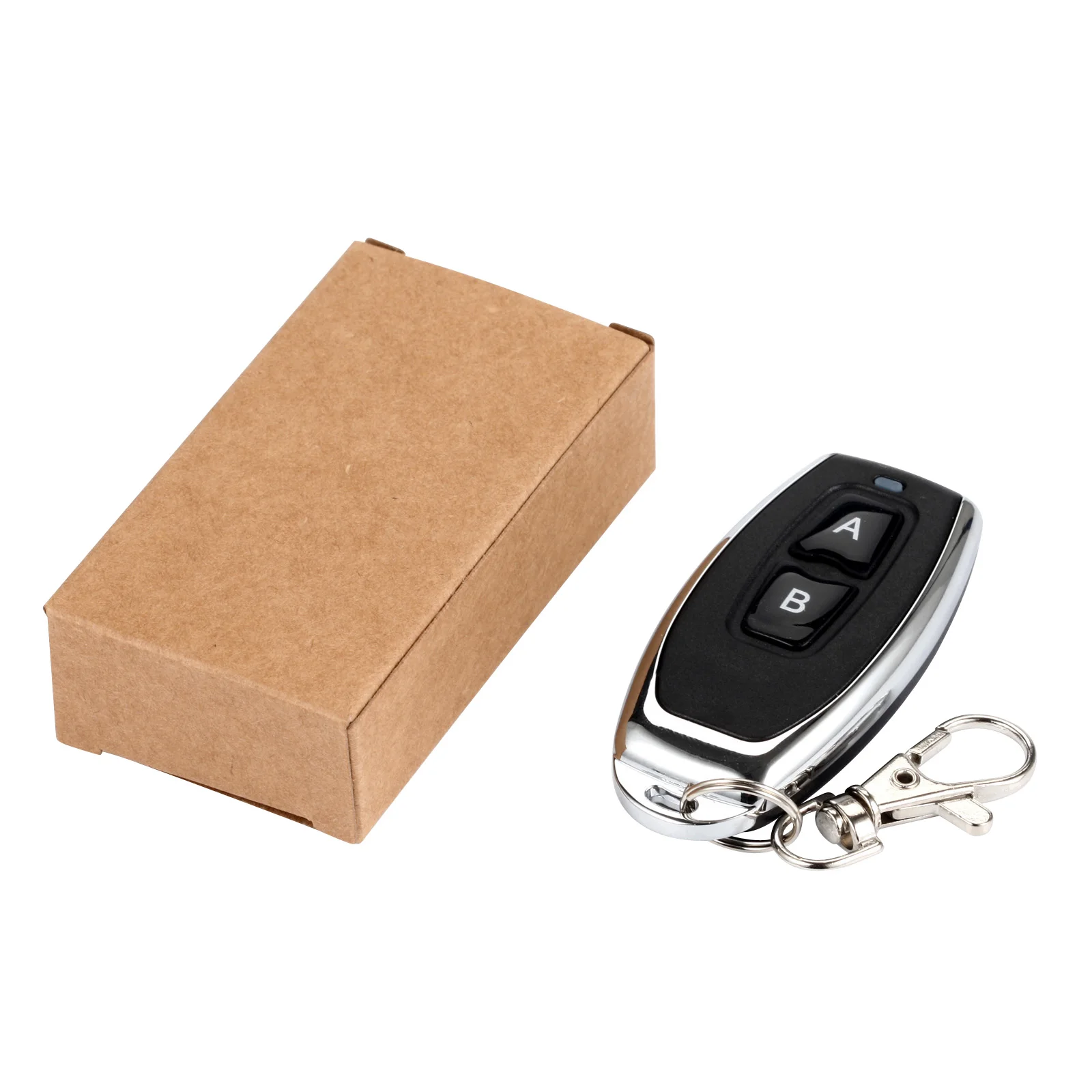

2-х кнопочный пульт дистанционного управления частотой 433 МГц
