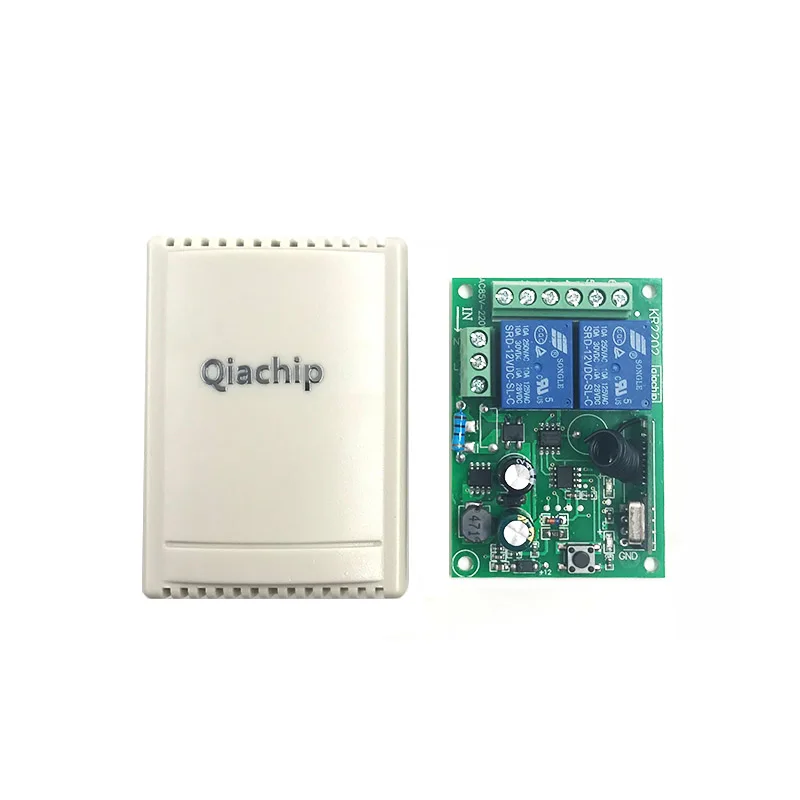

QIACHIP 433 Mhz универсальный Беспроводной удаленного Управление переключатель AC 85 V 250 V 110 V 220 V 2CH реле приемник + РФ 433 Mhz удаленного Управление s

Продукты могут использоваться в освещении, гаражных дверях, дверях затвора, занавесках с дистанционным управлением, двигателях постоянного тока, двигателях заднего хода. И многое другое

Технические данные:

Входная мощность: 85 В-250 В переменного тока

Ток в режиме ожидания: <8.5ма

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема: > 97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: код обучения (1527Кодирование)

Режим работы: Мгновенный, переключаемый

Тип проводки: стационарный терминал

Выходной терминал: нет, NC , COM

Размер печатной платы: 68*47*26 мм (Д, Ш, в)

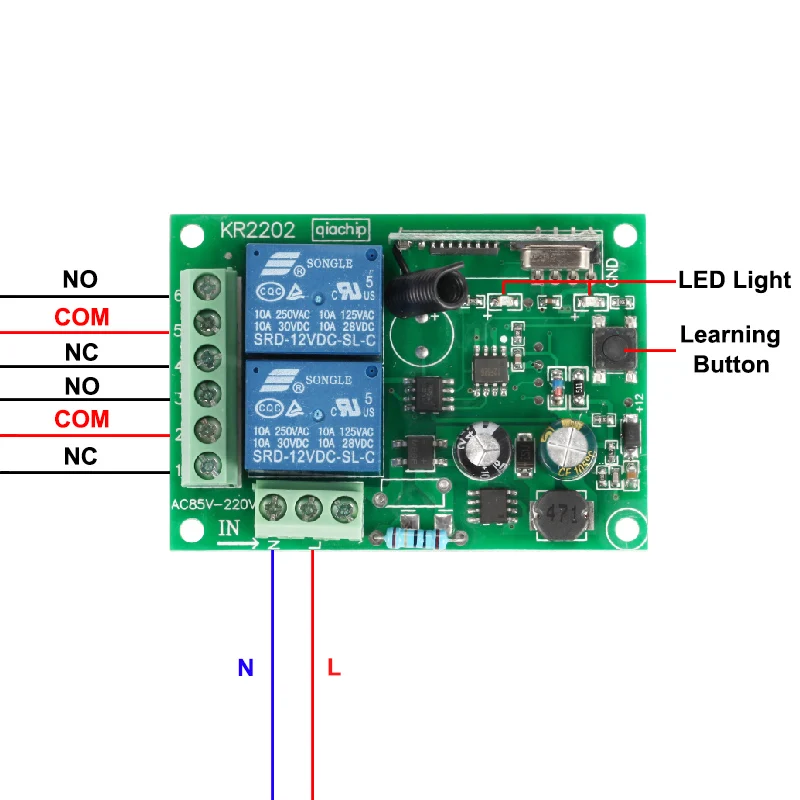

Схема проводки:

L (прямой провод): вход 85-220 В прямой провод

N(NEutral провод):Вход 85-220 ВNEutral провод

1.NC:Нормально закрытый выход

2.COM: общий порт

3.НЕТ:Нормально открытый выход

4.NC:Нормально закрытый выход

5COM: общий порт

6НЕТ:Нормально открытый выход

Режимы подключения:

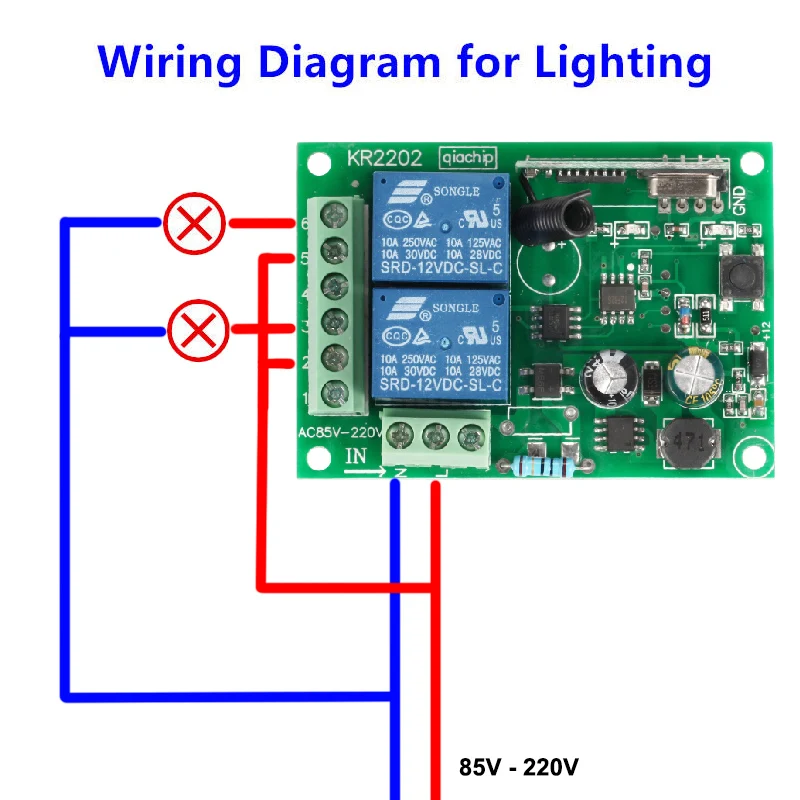

1. Управление освещением

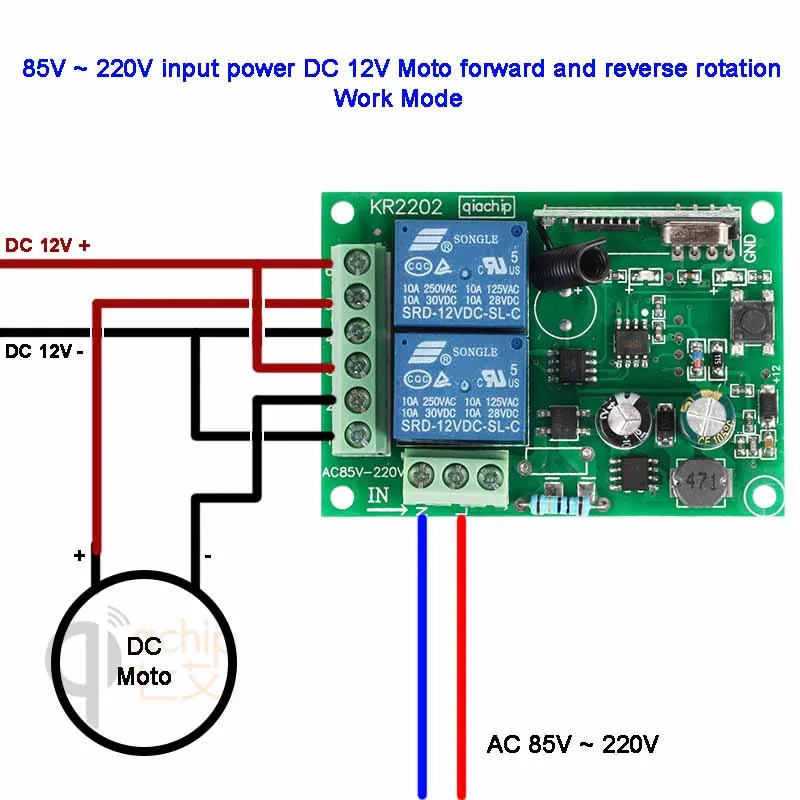

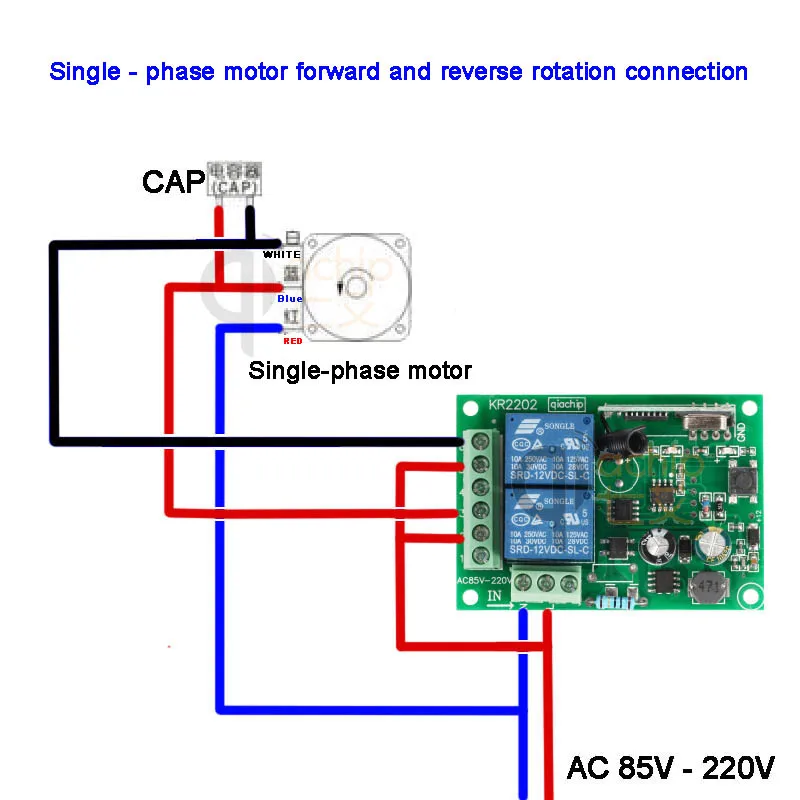

2. Управление двигателем

О режиме работы:

Мгновенный:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Переключатель:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

Блокировка:Нажмите кнопку дистанционного управления A ,frist релейное соединение, нажмите кнопку дистанционного управления B, второе реле подключается и frist релейное реле dis-connects.When вас нажмите кнопку A снова, frist реле подключается, а второе реле dis-connects.Push другой удаленной кнопкой, frist реле и второе реле все dis-соединение.

Очистка кода:

Нажмите наКнопка обученияНа приемниках 8 раз, Коды будут очищены.

После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите клавишу обучения на приемнике 1 раз, Он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления "A"Светодиодный индикатор на плате приемника будет мигать, затем выключается. Кнопка дистанционного управления «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления "B"Светодиодный индикатор на плате приемника будет мигать, затем выключается.Кнопка дистанционного управления «B» будет управлять вторым реле. Установка выполнена.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике 2 раза, Он переходит в мгновенный режим переключения.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления «A»Светодиодный индикатор на плате приемника будет мигать, затем выключается. Кнопка дистанционного управления «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления «B»Светодиодный индикатор на плате приемника будет мигать, затем выключается.Кнопка дистанционного управления «B» будет управлять вторым реле. Установка выполнена.

Изучение кода: (блокировка)

Нажмите клавишу обучения на приемнике 3 раза, Он переходит в мгновенный режим блокировки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления «A»Светодиодный индикатор на плате приемника будет мигать, затем выключается. Кнопка дистанционного управления «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления «B»Светодиодный индикатор на плате приемника будет мигать, затем выключается.Кнопка дистанционного управления «B» будет управлять вторым реле. Установка выполнена.Другие кнопки отключения выключены по умолчанию.

* Если вы не понимаете. Используйте компьютер для просмотра видео на странице сведений о продукте или отправьте нам сообщение *.
