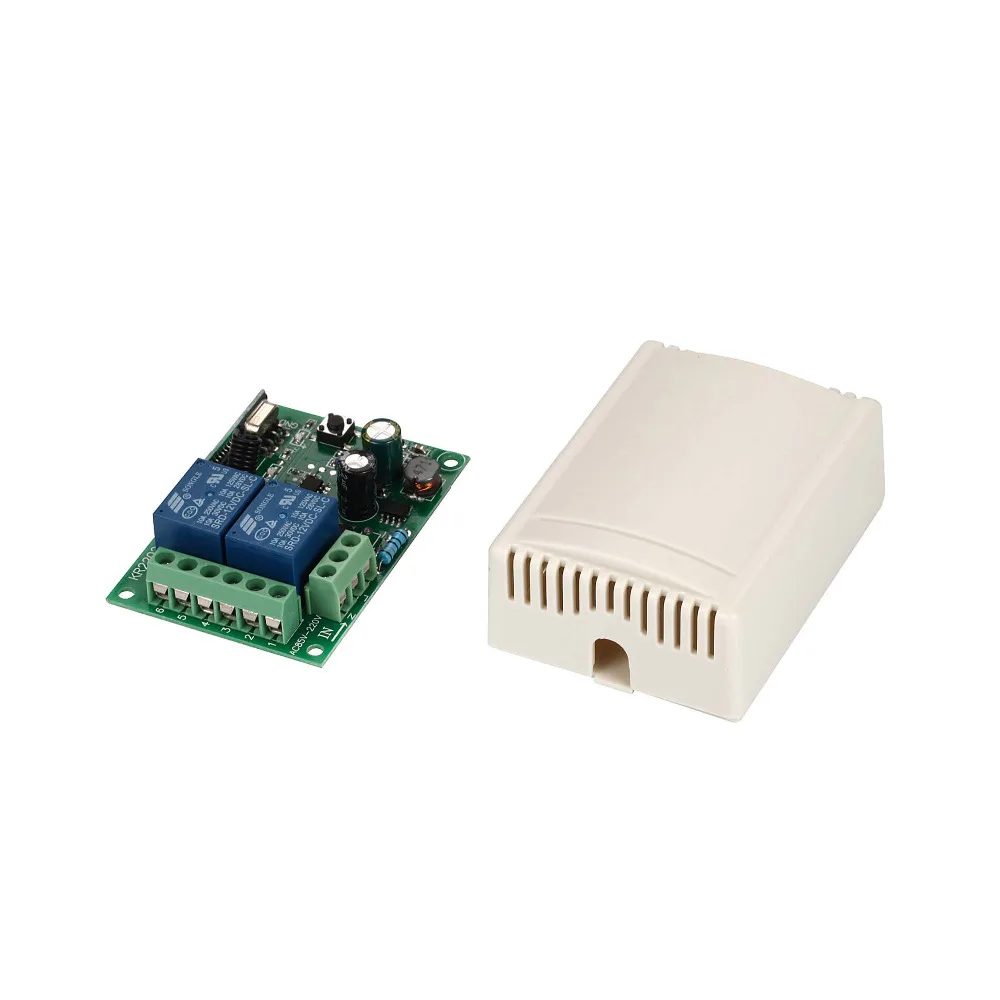

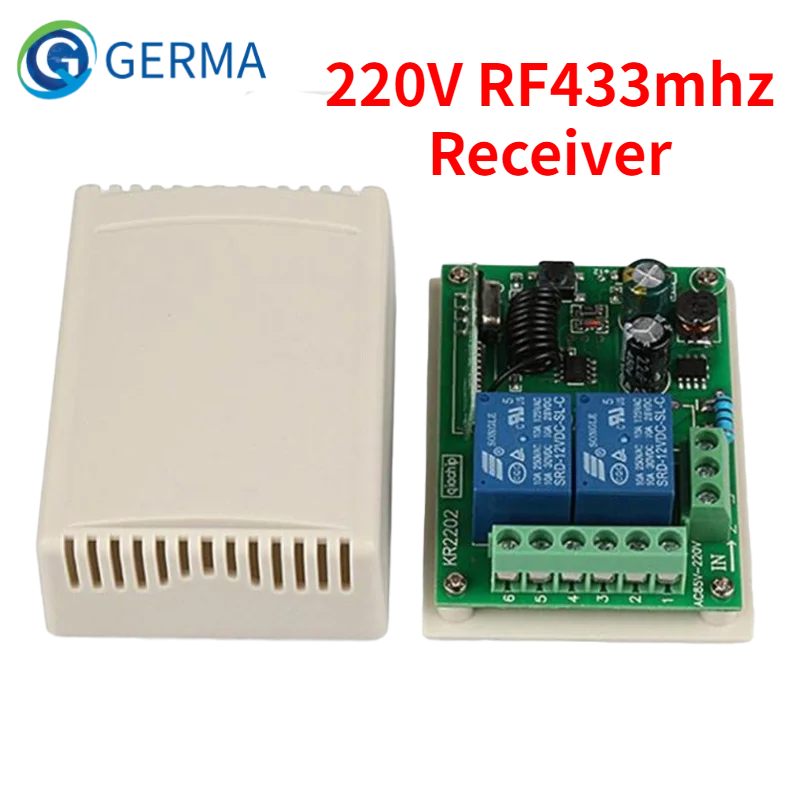

Универсальный беспроводной пульт дистанционного управления GERMA, 433 МГц, 250 В переменного тока, 110 В, 220 В, 2-канальный релейный приемник

Продукты могут быть использованы в освещении, гаражных дверях, затворных дверях, дистанционном управлении занавесками, моторами постоянного тока, моторным реверсом. И многое другое

Технические данные:

Входная мощность: 85-250 В переменного тока

Ток в режиме ожидания: <8.5ма

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема: > 97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: декодирование программного обеспечения MCU

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: код обучения (1527Кодирование)

Режим работы: Мгновенный, переключение

Тип проводки: фиксированный терминал

Выходной терминал: NO , NC , COM

Размеры печатной платы: 68*47*26 мм (Д, Ш, в)

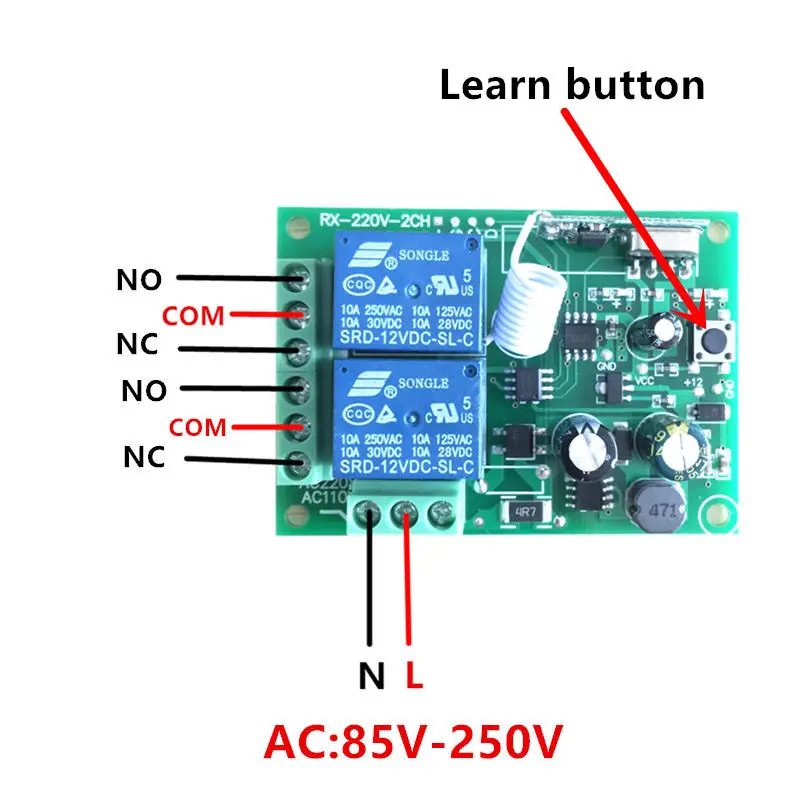

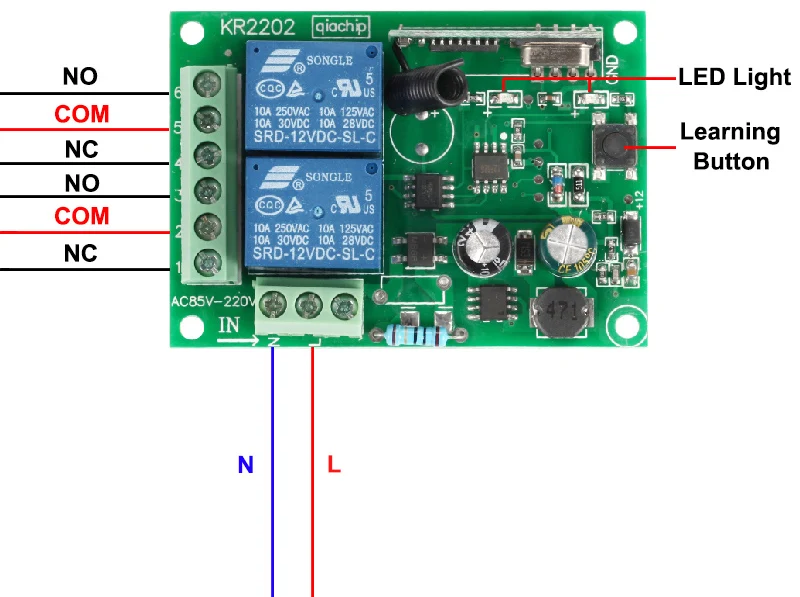

Схема подключения:

L (прямой провод): вход 85-220 В прямой провод

N(NEutral провода):Вход 85V - 220VNEutral провода

1NC:Нормально отключенный выход

2COM: общий порт

3Позиция №:Нормально разомкнутый выход

4NC:Нормально отключенный выход

5COM: общий порт

6Позиция №:Нормально разомкнутый выход

Режима подключения:

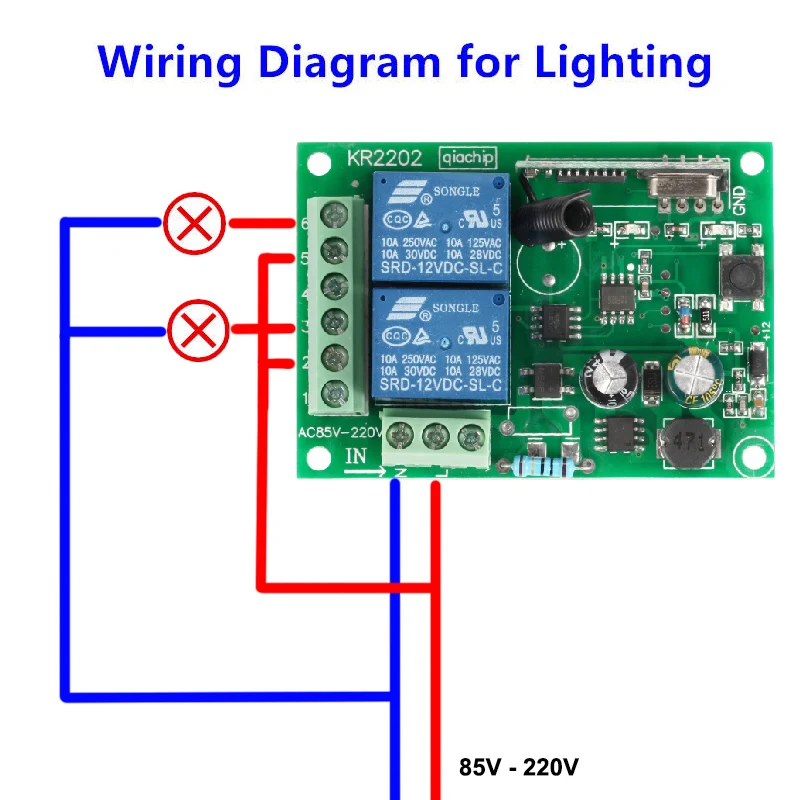

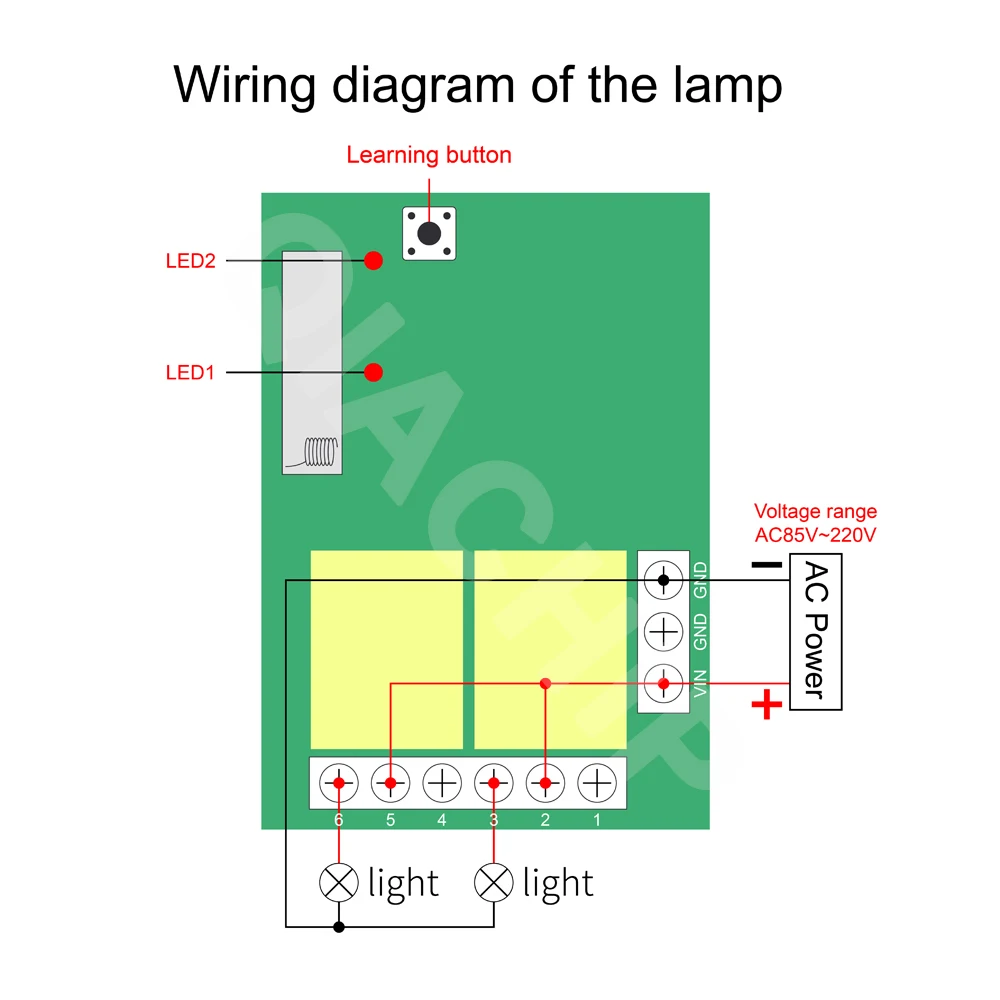

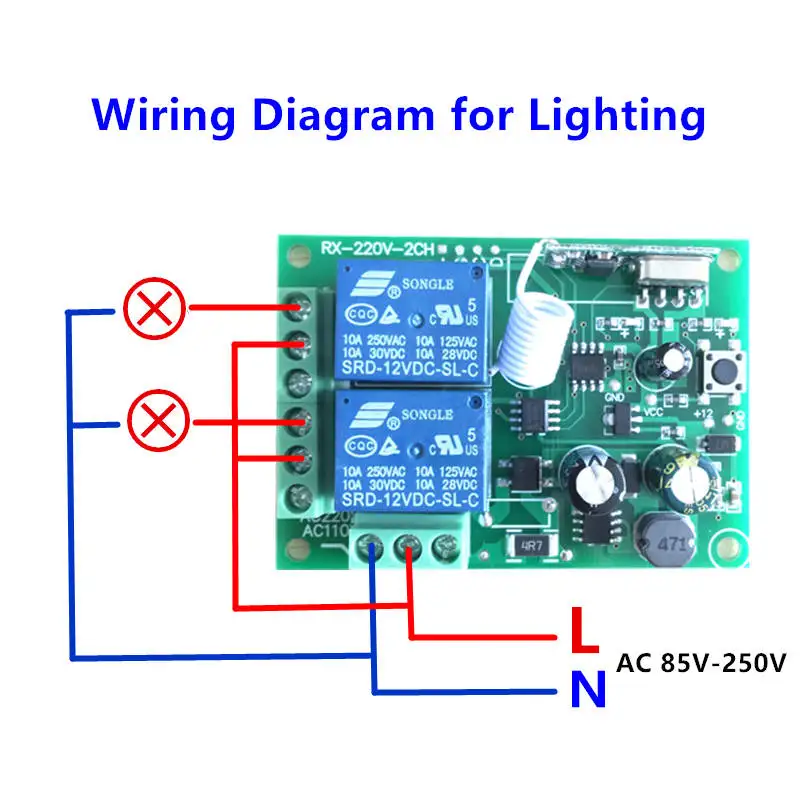

1. Управления освещением

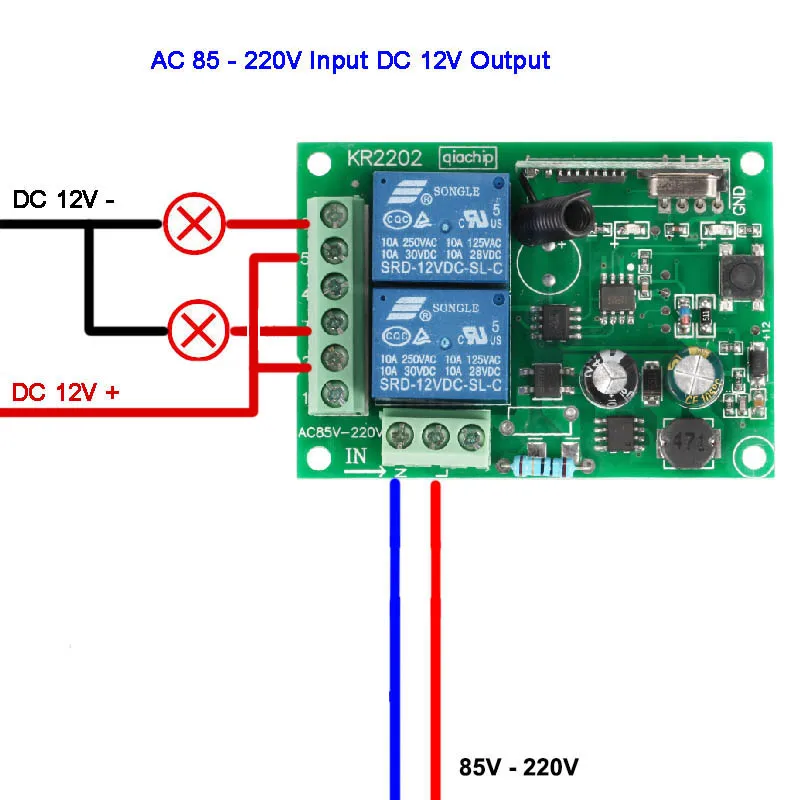

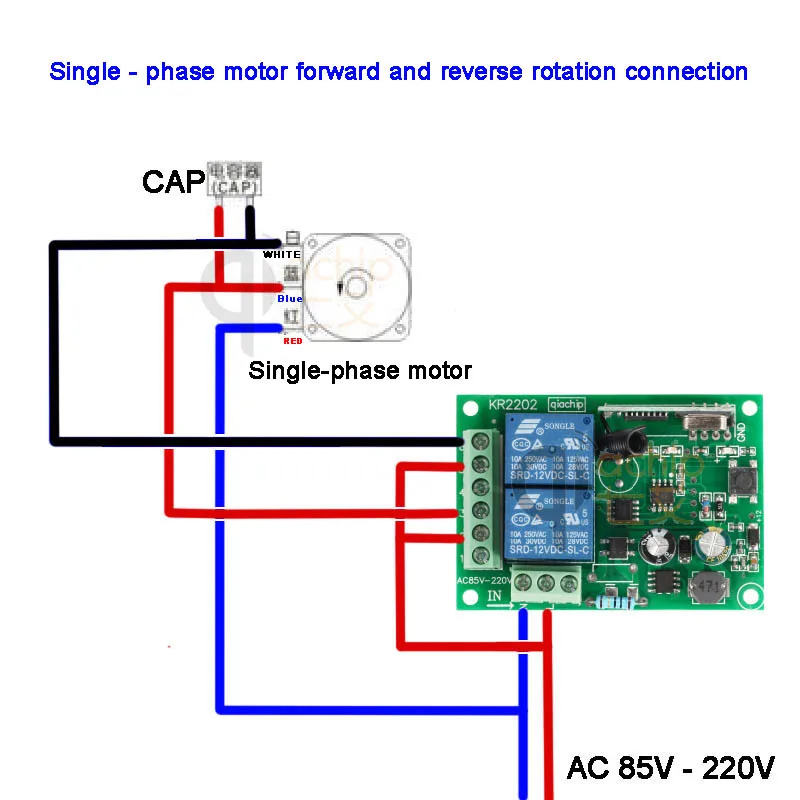

2. Мото управление

О Рабочий режим:

Мгновенного действия:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле dis-подключается.

Переключения:Нажмите один раз кнопку дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле dis-подключается.

Кирпечей из глины:Нажмите кнопку дистанционного управления A, реле frist подключается, нажмите кнопку дистанционного управления B, второе реле подключается и реле frist dis-connects.When кнопку A снова, реле frist подключается, а второе реле dis-connects.Push другой кнопкой дистанционного управления, реле frist и второе реле.

Очистка кода:

НажмитеКнопку обученияНа приемниках 8 раз, Коды будут очищены.

После очистки кода пульт дистанционного управления больше не может работать.

Обучение коду :( мгновенный)

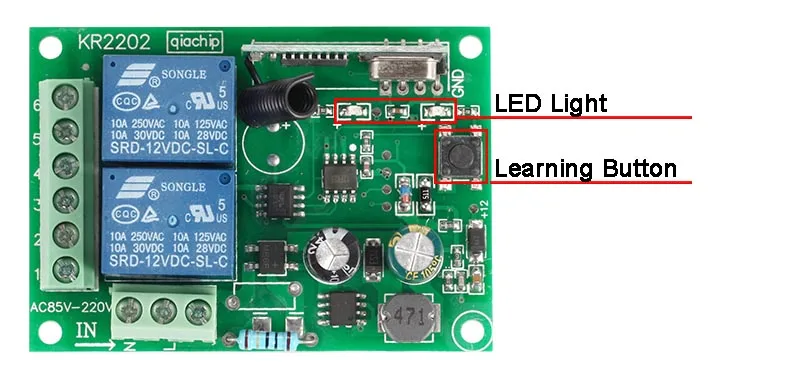

Нажмите клавишу обучения на приемнике 1 раз, Он переходит в режим мгновенной настройки.

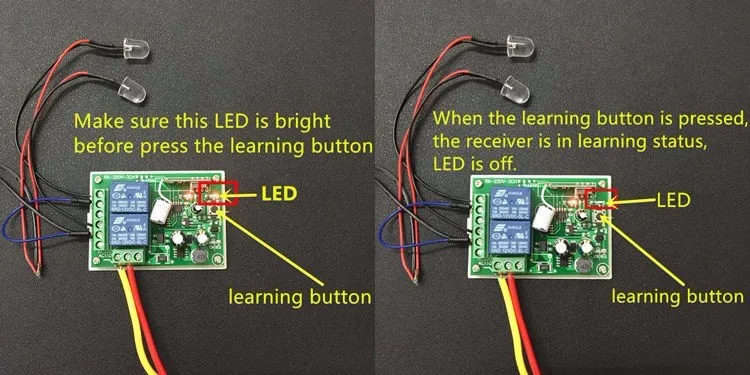

Подождите немного, светодиод выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», Светодиодный индикатор на плате приемника будет мигать, а затем оторваться. Дистанционная кнопка «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления "B", Светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Удаленная кнопка "B" будет управлять Второй реле. Настройка сделана.

Обучение коду: (переключение)

Нажмите клавишу обучения на приемнике 2 раза, Он переходит в режим мгновенного переключения.

Подождите немного, светодиод выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», Светодиодный индикатор на плате приемника будет мигать, а затем оторваться. Дистанционная кнопка «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления "B", Светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Удаленная кнопка "B" будет управлять Второй реле. Настройка сделана.

Обучение коду: (интерлок)

Нажмите клавишу обучения на приемнике 3 раза, Он переходит в мгновенный режим блокировки.

Подождите немного, светодиод выключится, он переходит в состояние обучения.

Нажмите кнопку дистанционного управления «A», Светодиодный индикатор на плате приемника будет мигать, а затем оторваться. Дистанционная кнопка «A» будет управлять реле frist.

ЗатемНажмите кнопку дистанционного управления "B", Светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Удаленная кнопка "B" будет управлять Второй реле. Настройка сделана.Другие кнопки отключения по умолчанию.

* Если вы не понимаете. Пожалуйста, используйте компьютер для просмотра видео на странице с описанием товара или отправьте нам сообщение. *
