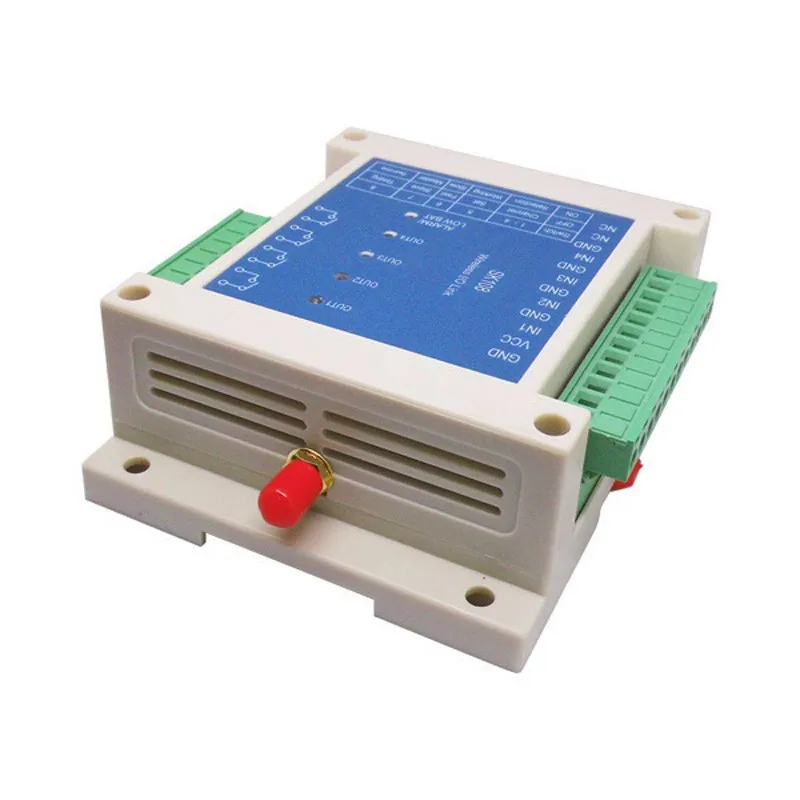

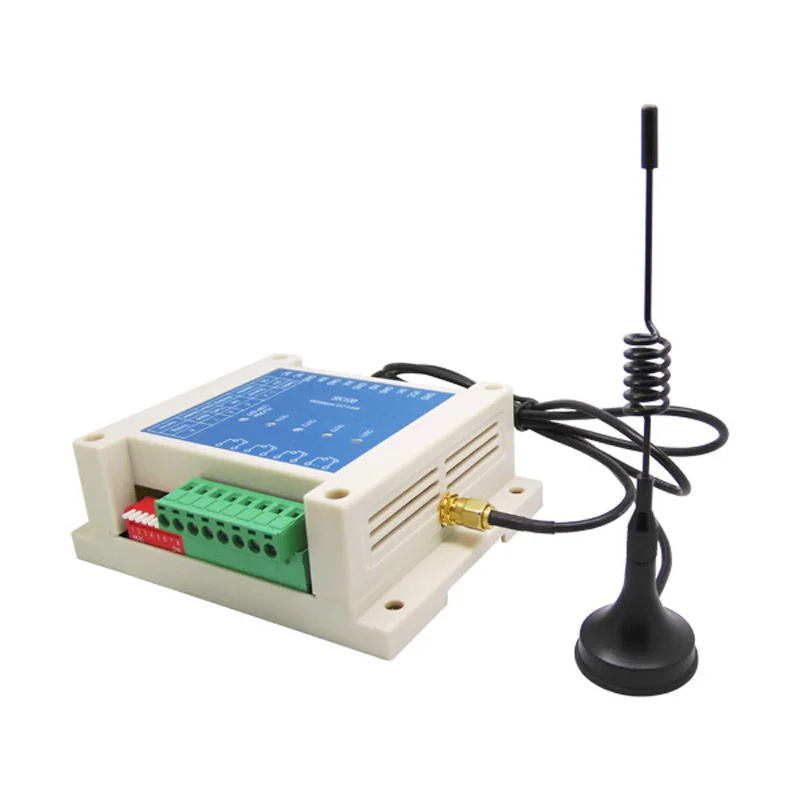

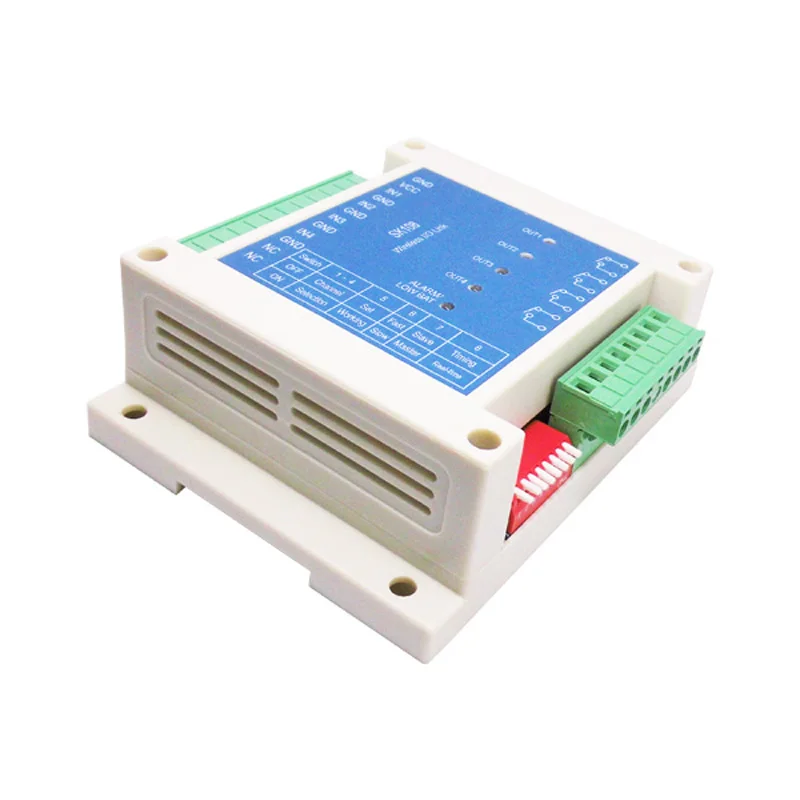

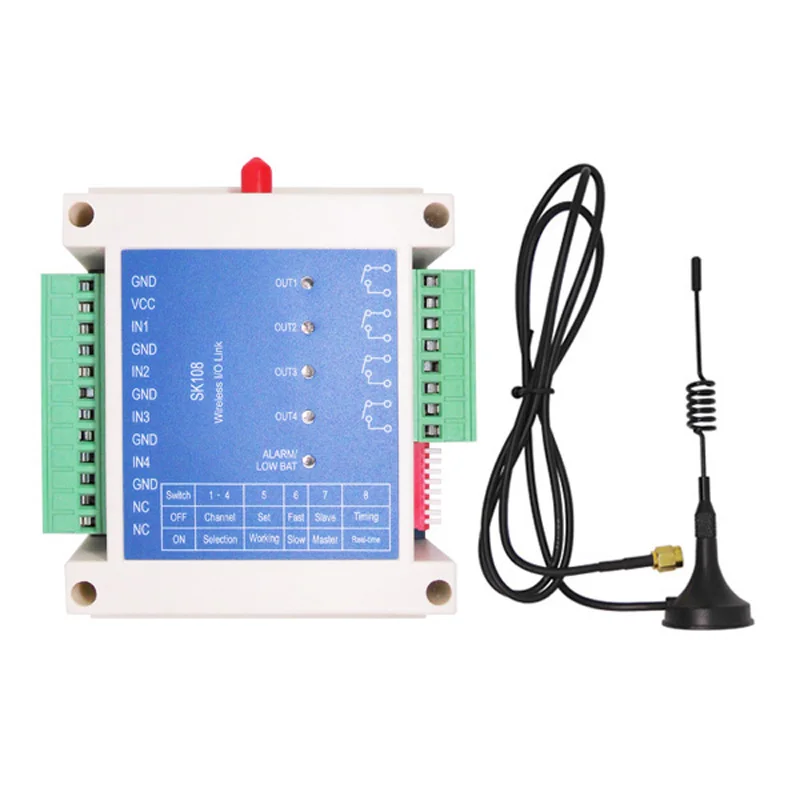

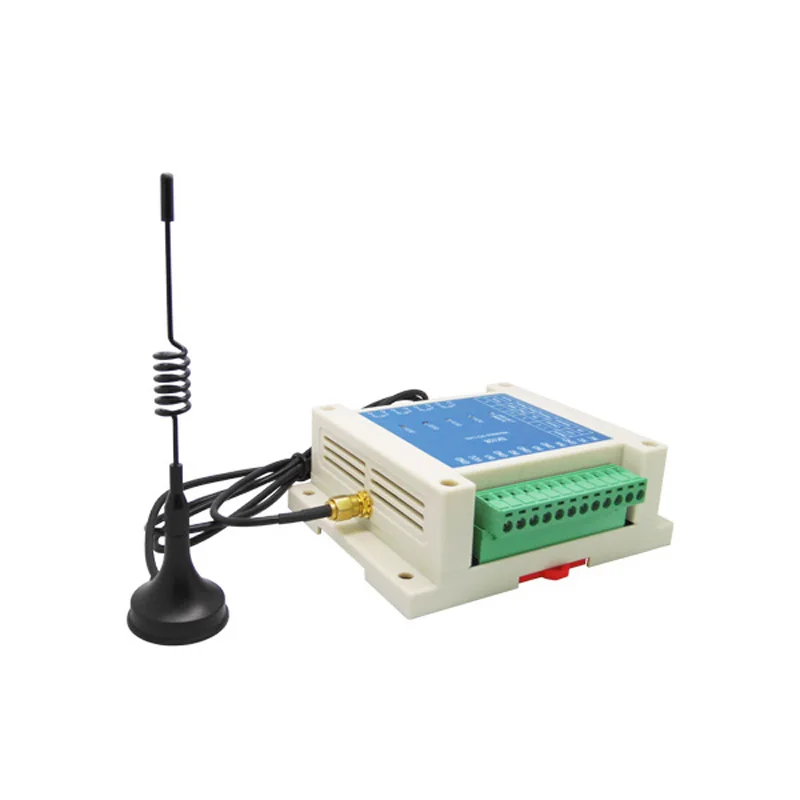

Релейный модуль SK108, 2 шт., 1 Вт, макс. 2 км, 4 канала, 433 МГц, 470 МГц, переключатель радиоуправления для умной системы орошения

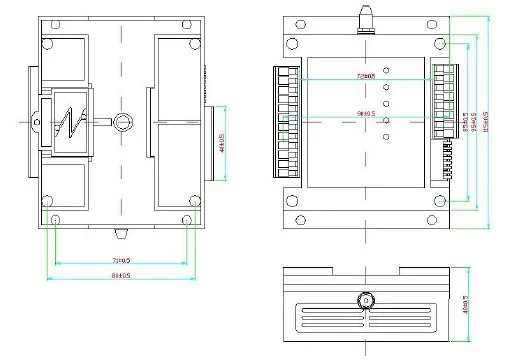

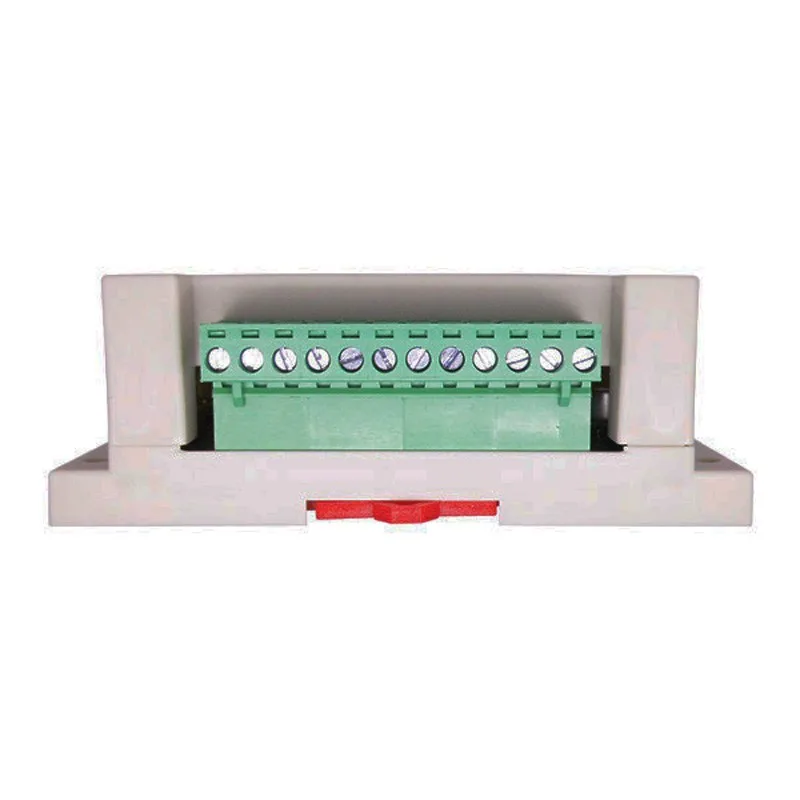

Механизм размеры

Описание:

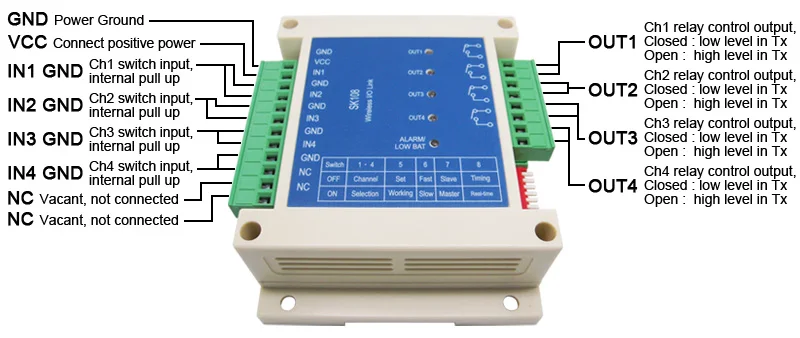

1) четырехканальный вход

Этот модуль имеет в общей сложности четыре канала ввода сигнала (1 ~ IN4).

2) четырехканальный релейный выход

Этот модуль имеет в общей сложности четырехканальный релейный выход (OUT1 ~ OUT4). Состояние выхода канала в стороне Rx будет синхронизировано с Tx в том же канале. В светодиодный будет светильник в тех случаях, когда реле закрыто

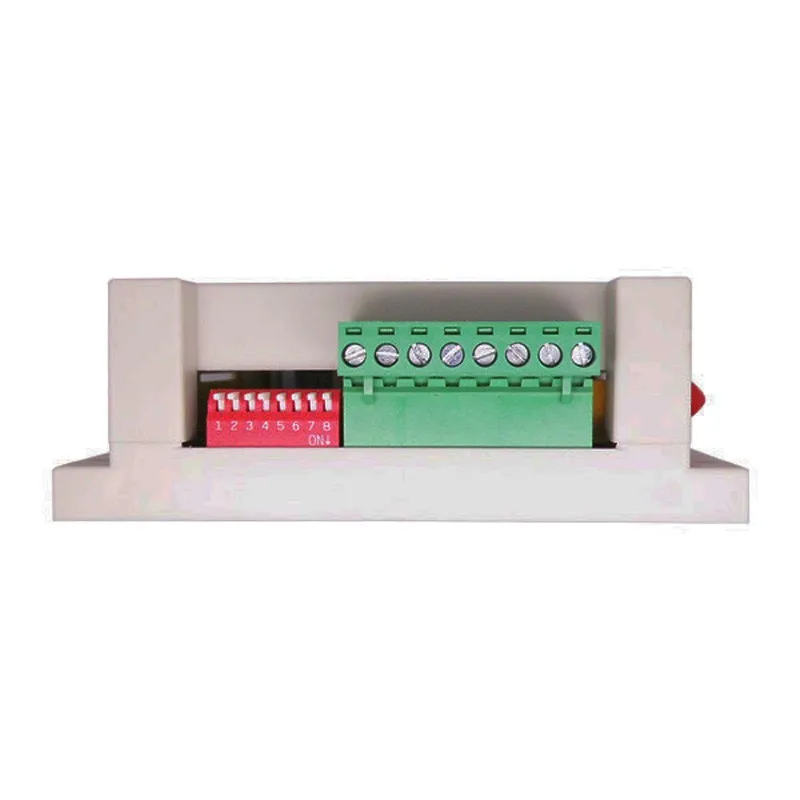

3) настройки Dip switch (действительны при включении)

DIP8-выбор нормального режима работы

Режим ON - real-time (в этом режиме, при изменении состояния входного порта, он передает сигнал немедленно)

Режим отключения (сигнал передается в предустановленном интервале времени)

DIP7-выбор мастера/раба

ON - the master

OFF-slave

DIP6-выбор интервала времени в режиме синхронизации

На медленного времени

OFF-быстрое время

Выбор режима DIP5

Режим работы в режиме ON - normal

-Режим настройки

DIP4 ~ 1-рабочая частота выбора канала, всего 16 каналов, пользователь может свободно настроить на самом деле частота через программное обеспечения для подключения к компьютеру/UART команды/пульт дистанционного управления SK108-S

Связь между состоянием переключателя Dip и рабочим частотным каналом:

Функция Описание:

Модуль может работать в следующих двух режимах:

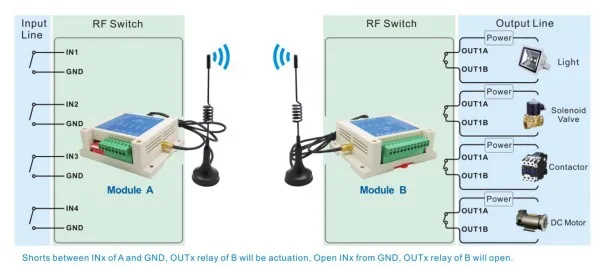

A) режим работы в реальном времени в режиме реального времени, модуль будет контролировать состояние четырех входных портов, после изменения статуса, беспроводные сигналы будут отправлены немедленно, затем в стороне Rx соответствующий статус реле будет синхронизирован после получения сигнала. Как показано ниже: также в этом режиме работник будет регулярно отправлять запросы к мастеру для статуса ссылки. В случае отсутствия acknow светодиодный ged сигнала приходят к главному, сигнализации светодиодный будет светильник, после того, как запрос проблемы по этой ссылке и все выходное реле и ответим на него в открытой.

B) режим синхронизации в режиме синхронизации, мастер регулярно передает сигнал входного состояния. Если раб не получил мастера сигнал 5 раз интервал (быстрое/медленное время), светодиодный будет светильник, и все выходное реле и ответим на него в открытых .. C) режим конфигурации: в режиме конфигурации пользователь может настроить параметры с помощью программного обеспечения ПК/команды UART/пульта дистанционного управления SK108-S. Схема программного обеспечения для ПК показана ниже:

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Пожалуйста, оставьте положительные отзывы и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

После продажное Услуги

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Убедитесь, что Подключение антенны не соответствует действительности;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

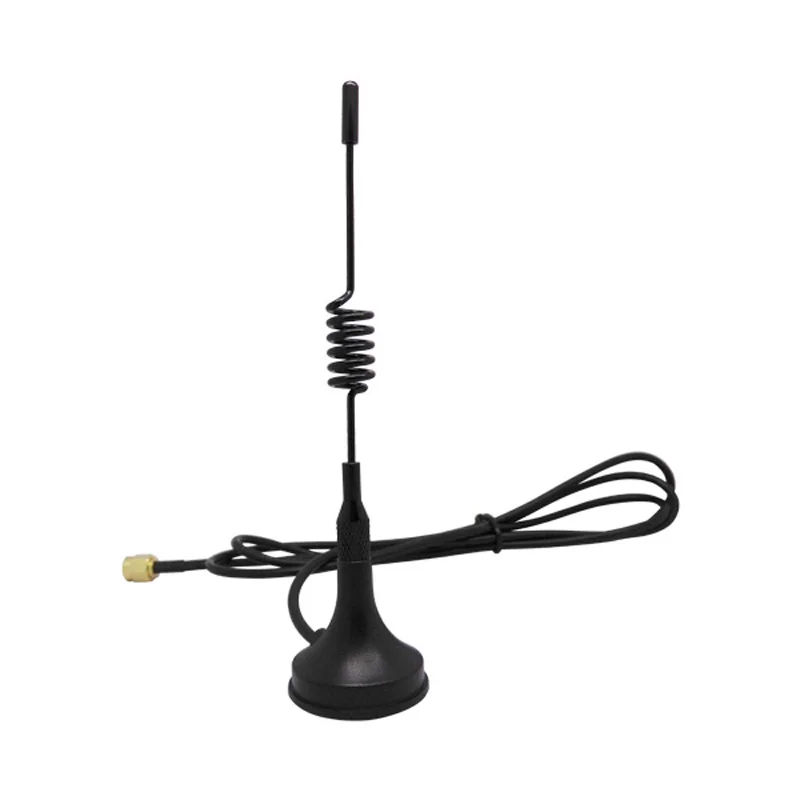

D) Почему я должен использовать антенны?

Антенна важна в общении. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
