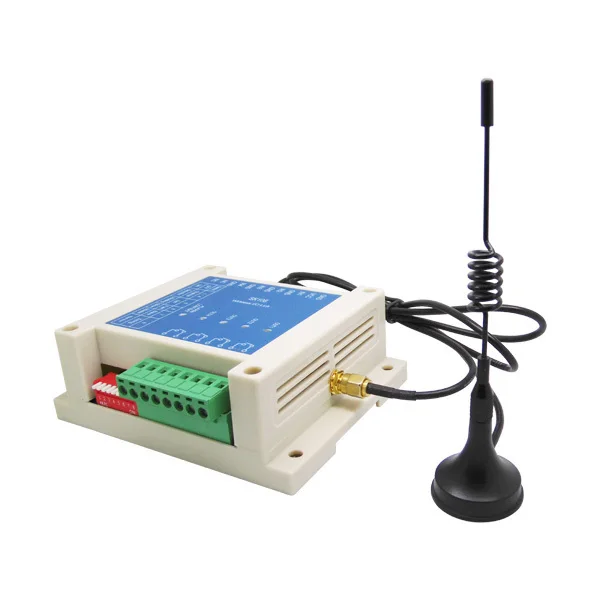

2 шт.лот SK108, дистанционное управление на расстоянии 2 км, 4 канала, 433 МГц, переключатель радиоуправления для умной системы орошения

Мы являемсяОригинальный производительС более чем для детей 10 лет опыт исследования, разработки, производства и продажи Интернета вещей (Интернет вещей) такие продукты, как РЧ модули, портативная рация модули и интегрированно-сенсорных модулей. В то же время,ODMИOEMПроекты приветствуются.

2 шт./лот SK108 дальность 2 мили 4 канала 433 МГц переключатель радиоуправления для умной системы орошения

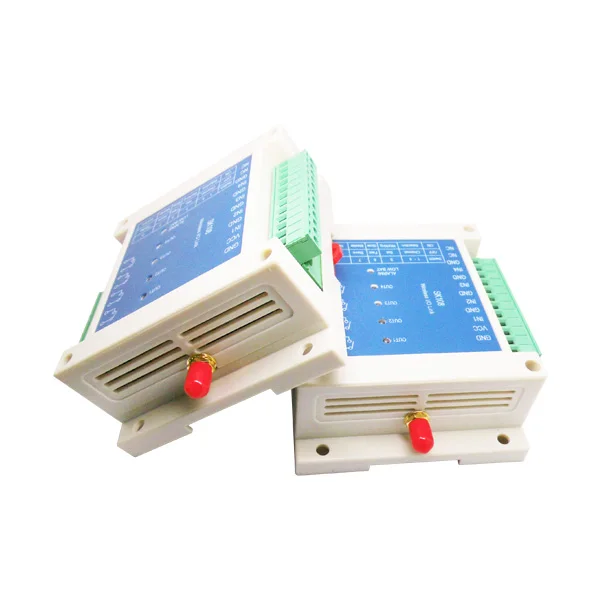

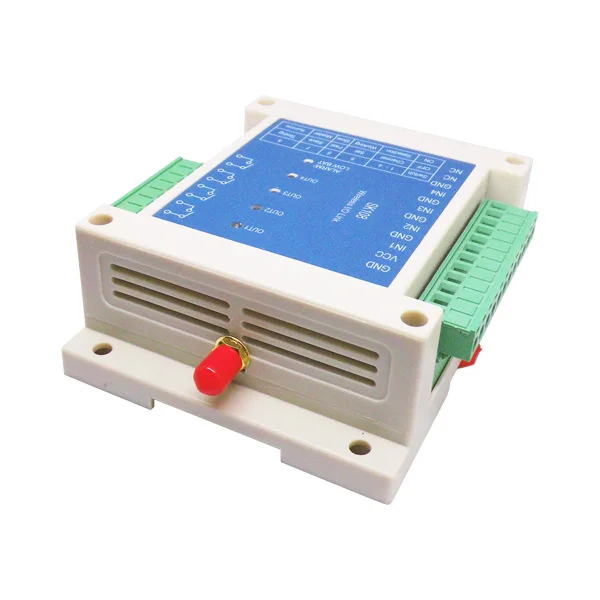

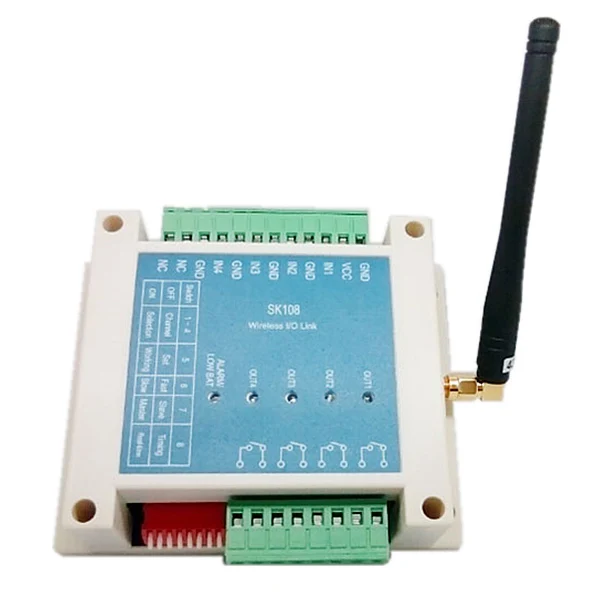

SK108Является промышленнымБеспроводной четырехконтурный модуль дистанционного управления, Обеспечивает максимальный вход сигнала с четырьмя путями и максимальный выход управления с четырьмя путями. Он отличается простым интерфейсом и надежной производительностью. Используя этот модуль, пользователь может заменить проводную среду беспроводным модулем, значительно снижая стоимость и экономя много времени.

Информация о продукте:

Характеристика:

* Расстояние передачи 3000 м* 16 предопределенных каналов* Диапазон 433 ,470, 868, 915 МГц для опции* Параметры могут быть настроены* GFSK режим модуляции* Антенна автоматического соответствия и двусторонний переключатель управления* Чувствительность до 121 дБм* Максимальная выходная мощность: 1 Вт* Сигнал тревоги напряжения* Рабочее напряжение 9 ~ 18 в* Диапазон рабочих температур: - 40 ~ + 85 ° C

Применение:

* Пульт дистанционного управления* Домашняя Автоматизация дистанционного зондирования* Автоматизация зданий и безопасность* Система безопасности* Беспроводная дистанционная Телеметрия* Система охраны входа

Характеристики:

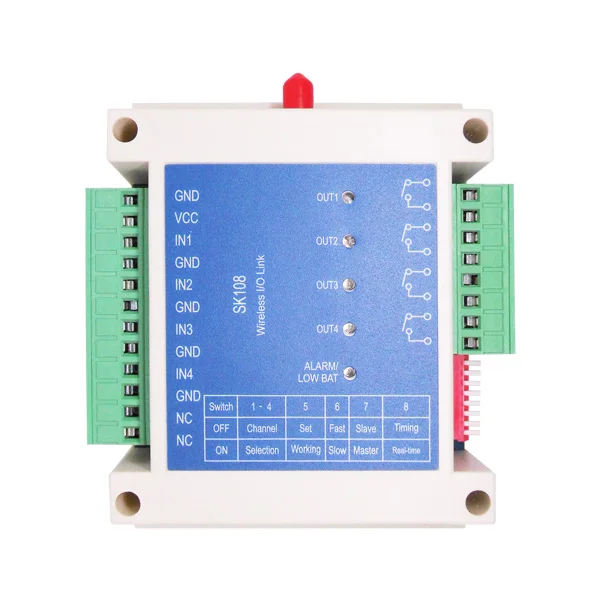

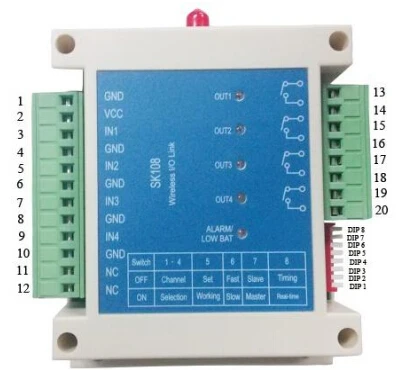

Конфигурация штифта:

Описание штифта:

1) четырехканальный вход

Этот модуль имеет в общей сложности четыре канала ввода сигнала (1 ~ IN4).

2) четырехканальный релейный выход

Этот модуль имеет в общей сложности четырехканальный релейный выход (OUT1 ~ OUT4). Состояние выхода канала в стороне Rx будет синхронизировано с Tx в том же канале. Светодиодный светильник включается при закрытии реле

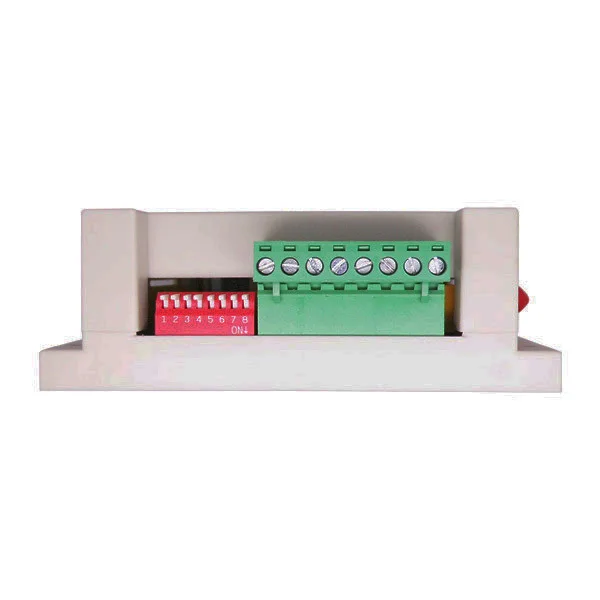

3) настройки Dip switch (действительны при включении)

DIP8-выбор нормального режима работы

Режим ON - real-time (в этом режиме, при изменении состояния входного порта, он передает сигнал немедленно)

Режим отключения (сигнал передается в предустановленном интервале времени)

DIP7-выбор мастера/раба

ON - the master

Вне раба

DIP6-выбор интервала времени в режиме синхронизации

Медленное время

Небыстрое время

Выбор режима DIP5

Режим работы в режиме ON - normal

Режим выключения

DIP4 ~ 1-рабочая частота выбора канала, всего 16 каналов, пользователь может свободно настроить на самом деле частота через программное обеспечения для подключения к компьютеру/UART команды/пульт дистанционного управления SK108-S

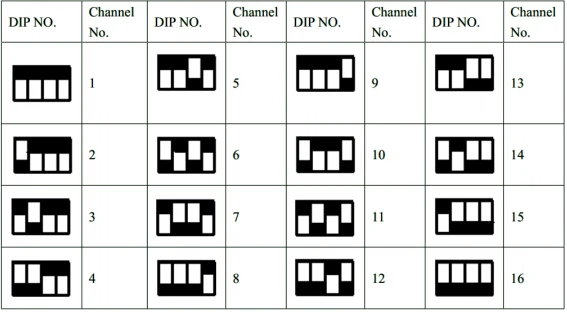

Связь между состоянием переключателя Dip и рабочим частотным каналом:

Описание функции:

Модуль может работать в следующих двух режимах:

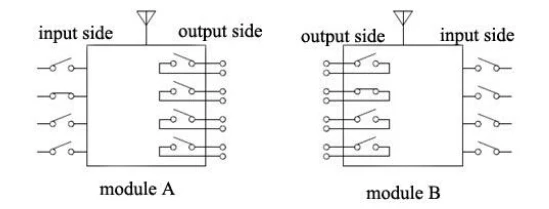

A) режим работы в реальном времениВ режиме реального времени модуль будет отслеживать состояние четырех входных портов, после изменения статуса,Беспроводные сигналы будут отправлены немедленно, затем в стороне Rx соответствующий статус реле будетСинхронизируется после получения сигнала. Как показано ниже:Также в этом режиме подчиненный будет регулярно отправлять запросы к мастеру для статуса ссылки. Если нетAcknow светодиодный ged сигнала приходят к главному, сигнализации светодиодный будет светильник, после того, как запрос времяВсе выходные реле будут снова открыты.

B) режим синхронизацииВ режиме синхронизации мастер регулярно передает сигнал входного состояния. Если раб имеетНе получил мастер-сигнал 5 раз интервал (быстрое/медленное время), светодиодный светильник включится, иВсе выходные реле будут снова открыты ..C) режим конфигурации:В режиме конфигурации пользователь может настроить параметры с помощью программного обеспечения ПК/команды UART/Пульт дистанционного управления SK108-S. Схема программного обеспечения для ПК показана ниже:

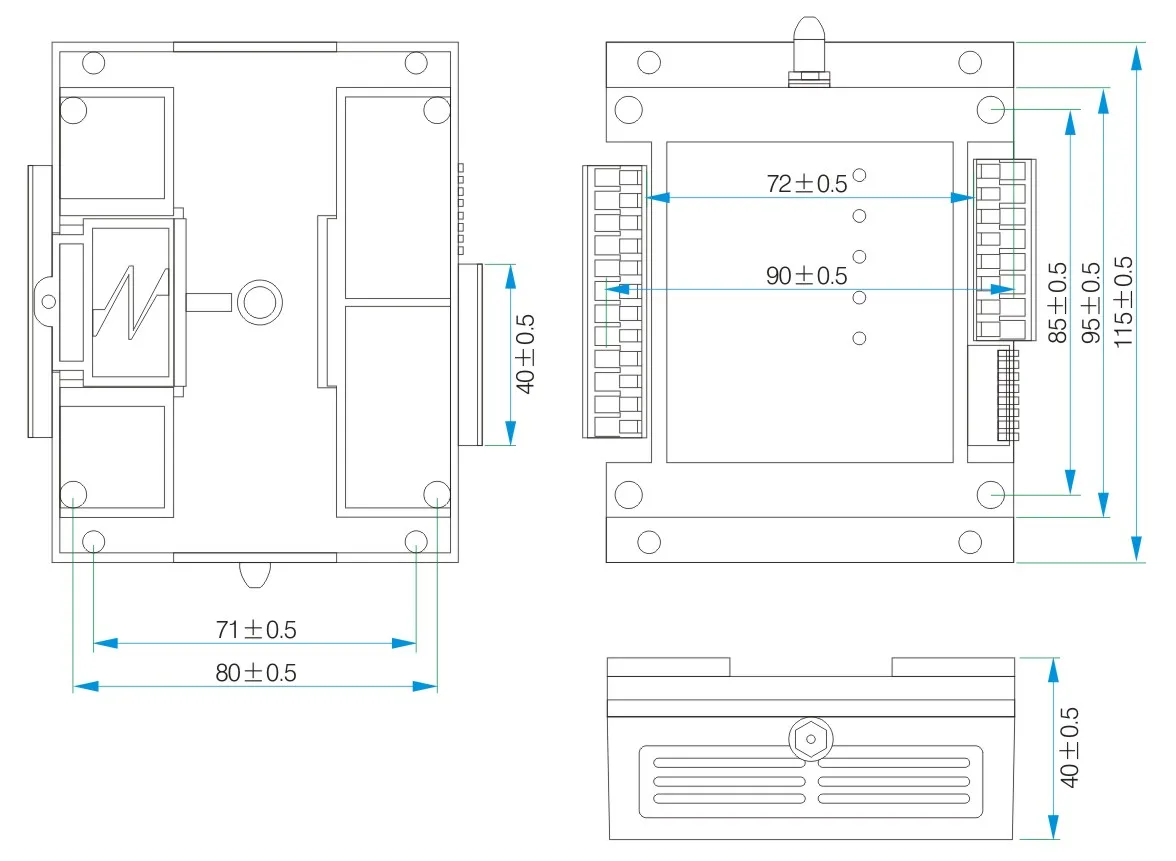

Механические деменции:
