Беспроводной радиочастотный модуль NiceRF SV650, 433470868 МГц, интерфейс TTLRS485, беспроводной модуль, трансивер с присоской антенны

Характеристика

Электрические спецификации

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Условия эксплуатации

Напряжение питания

3,3

5,0

7,5

V

Рабочая температура

-40

25

+ 85

° C

Потребляемый ток

RX ток

25

MA

TTL

34

MA

485

TX тока

350

MA

@ 27dBm

Ток в спящем режиме

≤ 5

Размеры uA; Большой размер

RF параметр

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Воздушный скорость передачи данных

1,2

9,6

115,2

Кбит/с

GFSK

Выходная мощность

20

/

+ 27

ДБм

Чувствительность

-121

ДБм

@ 1,2 кбит/с

Аксессуары

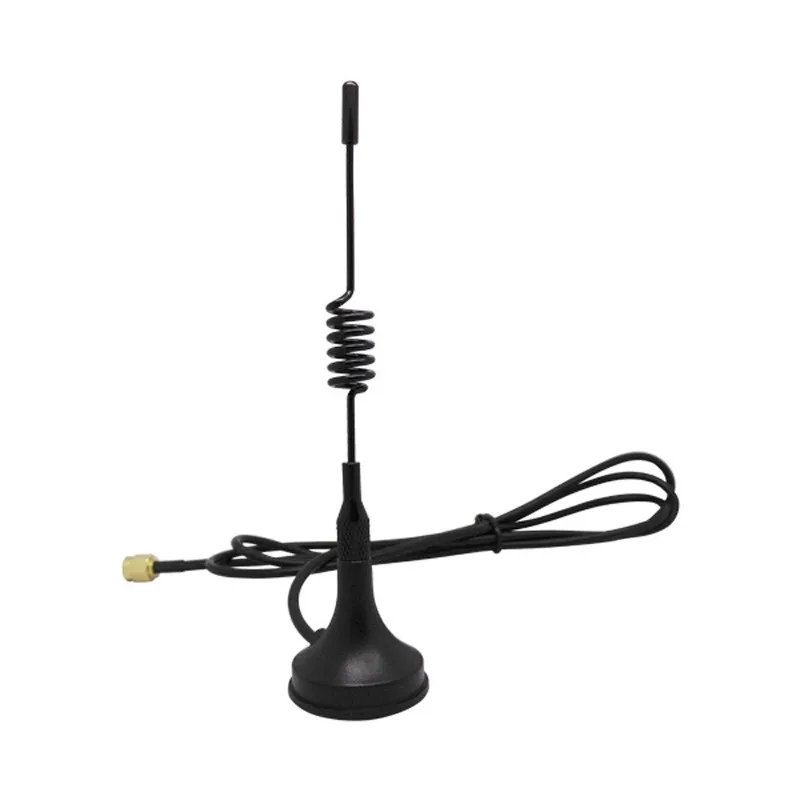

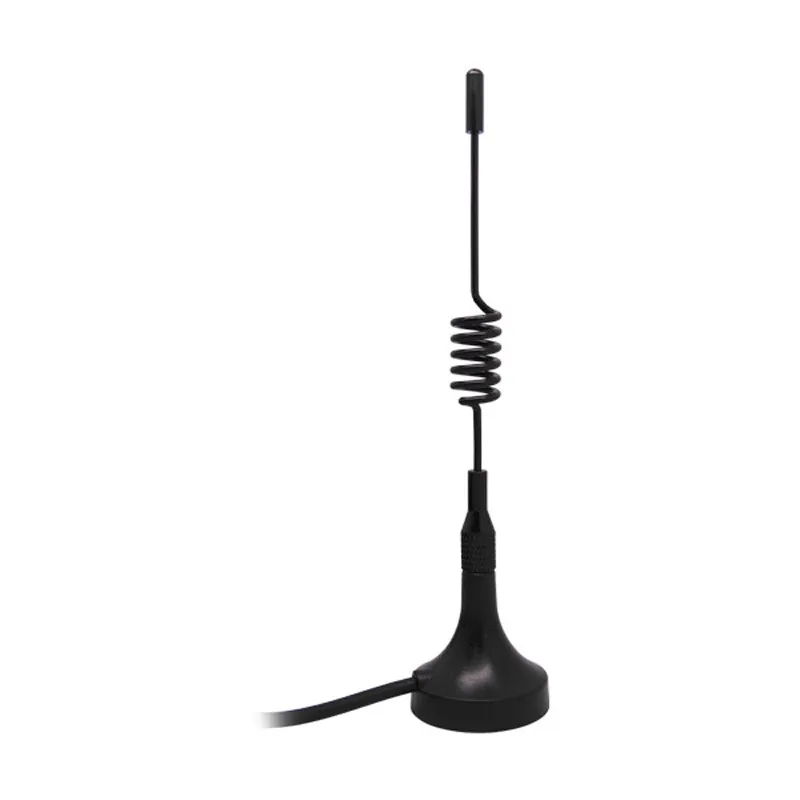

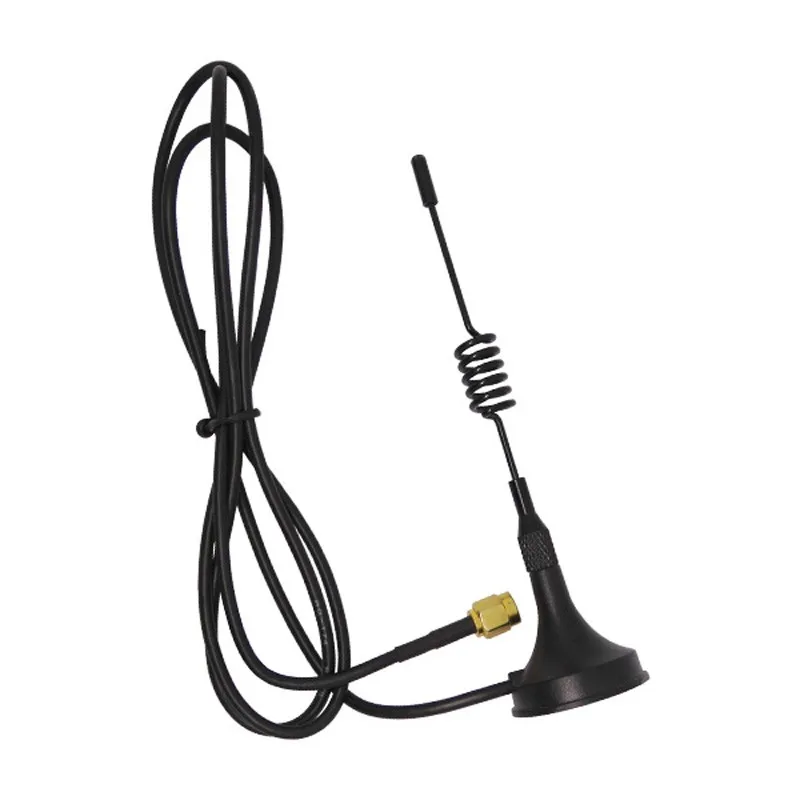

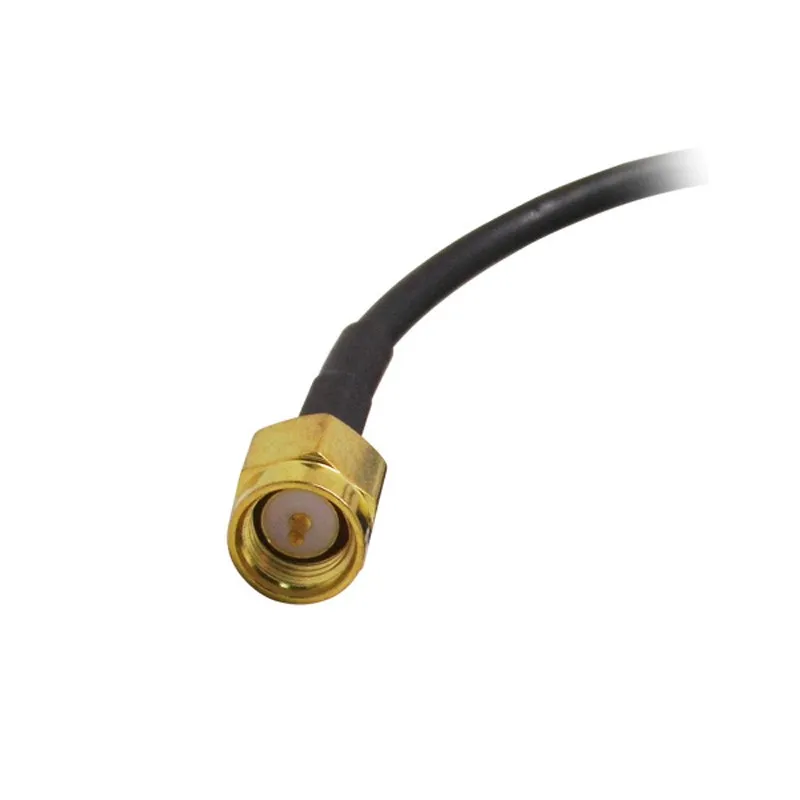

Антенна:Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

USB доска мост:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Существует 2 типа usb-моста, которые SU108-TTL, SU108 - 485. SU108 -TTL для TTL интерфейса, SU108 - 485 для 485 интерфейса.

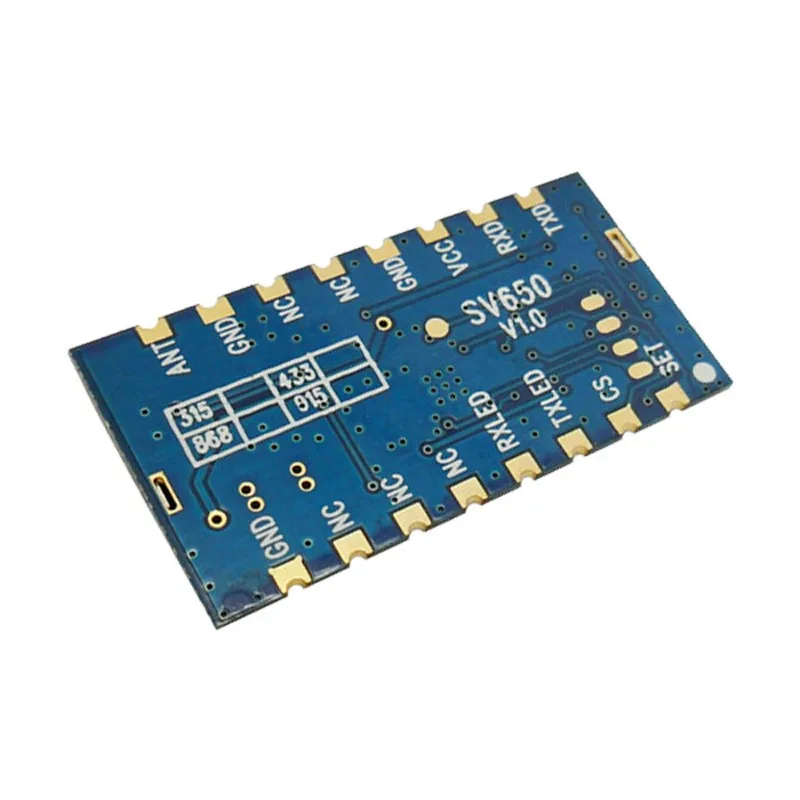

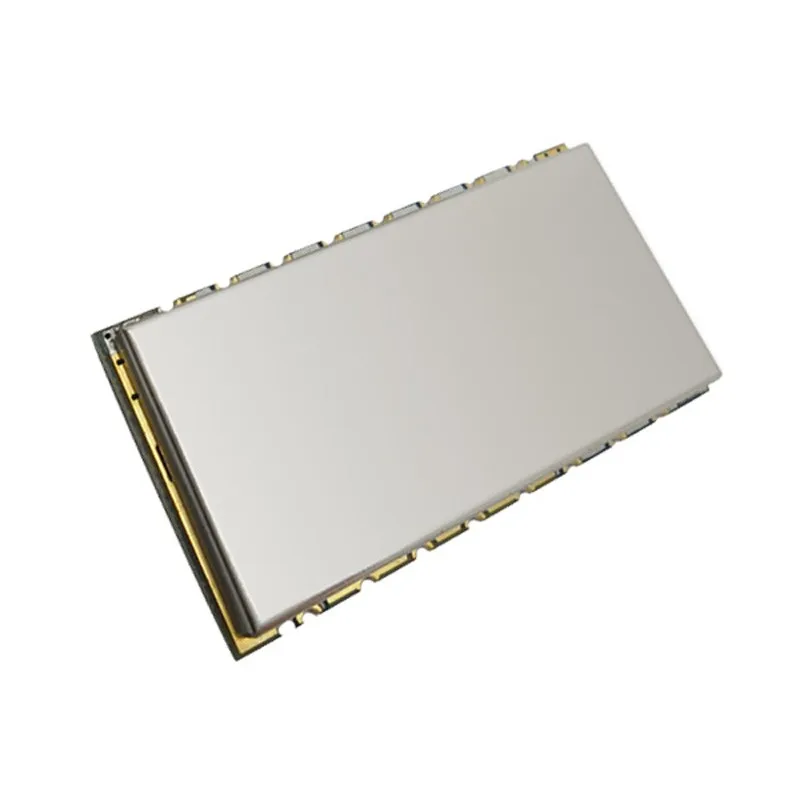

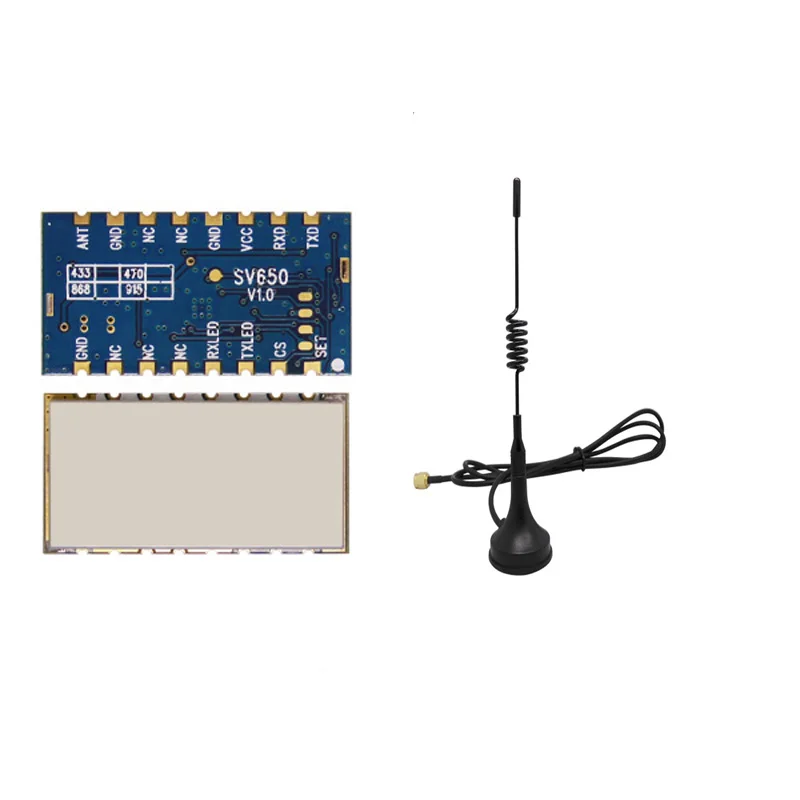

Демонстрация товара

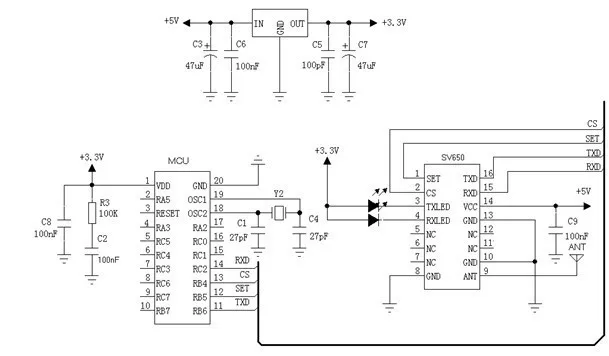

Схема

Конфигурация

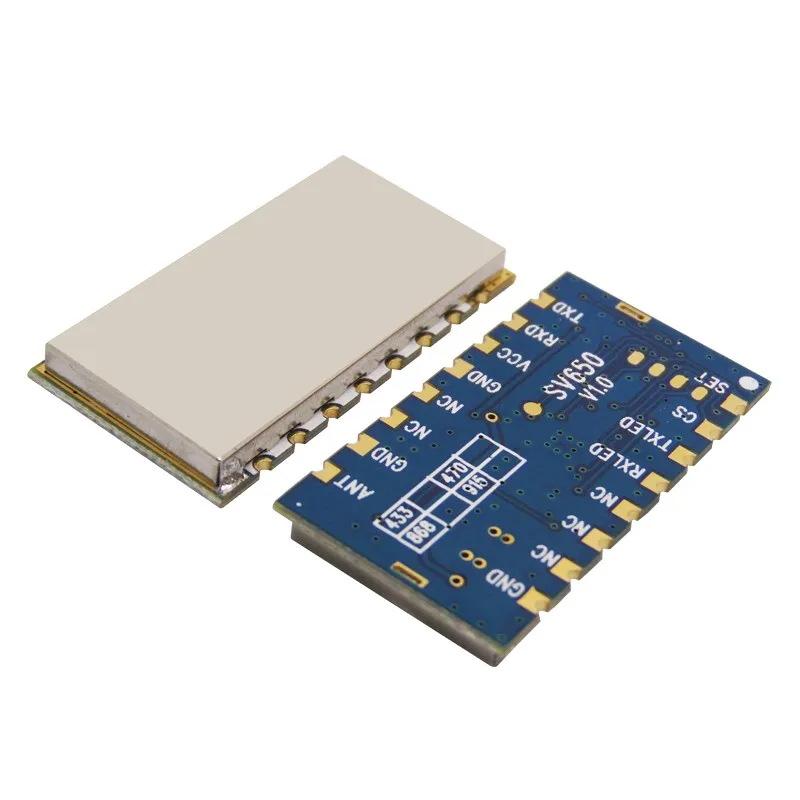

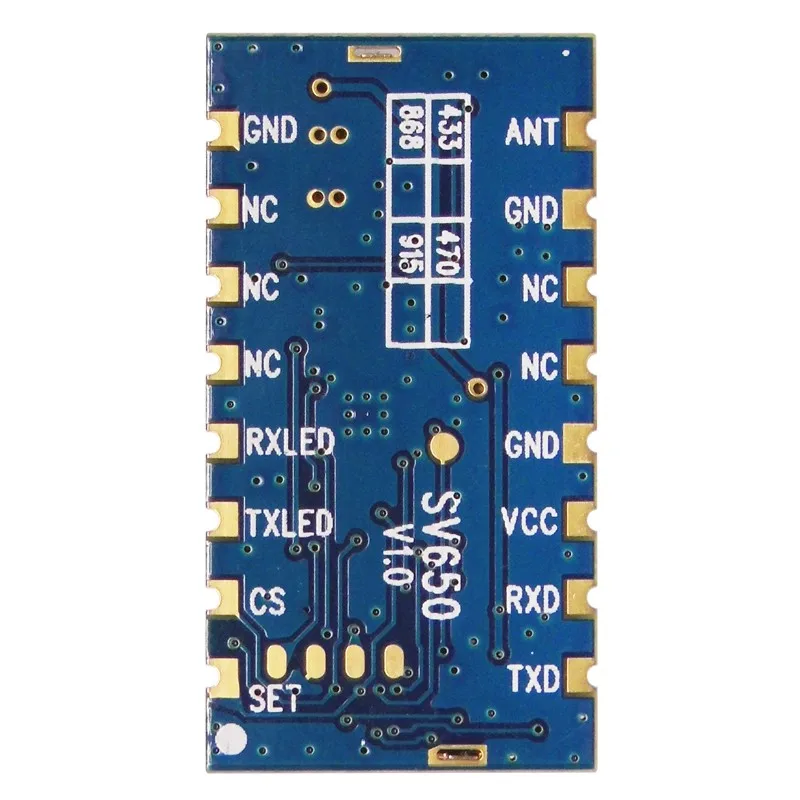

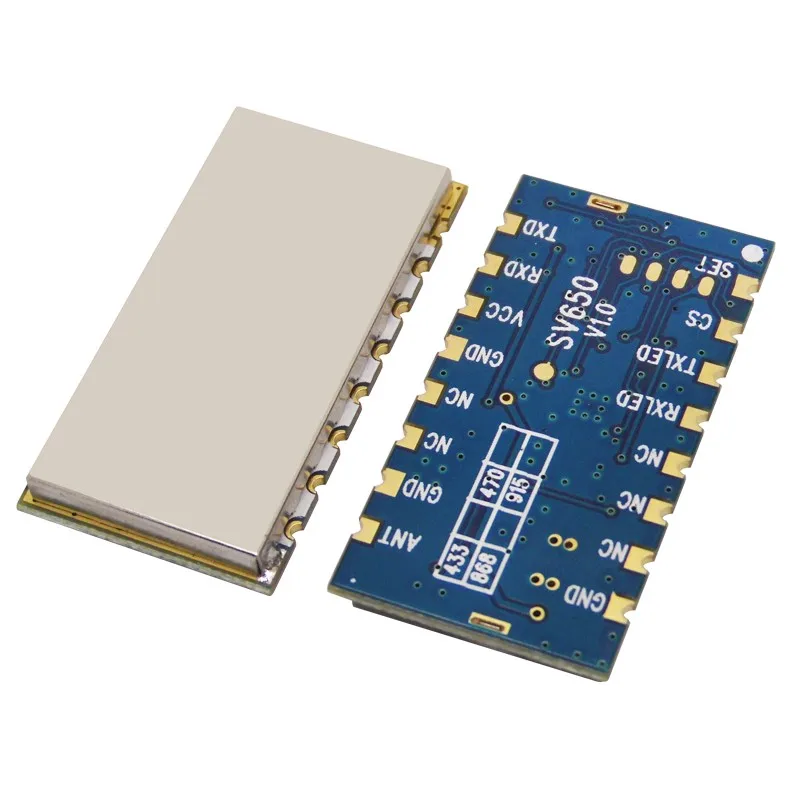

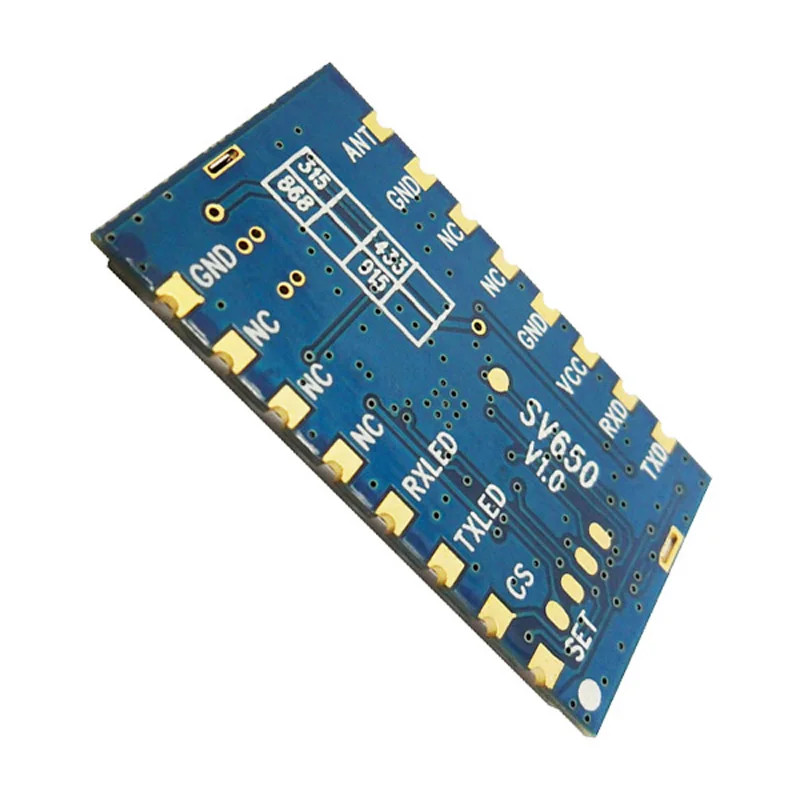

Pin-код

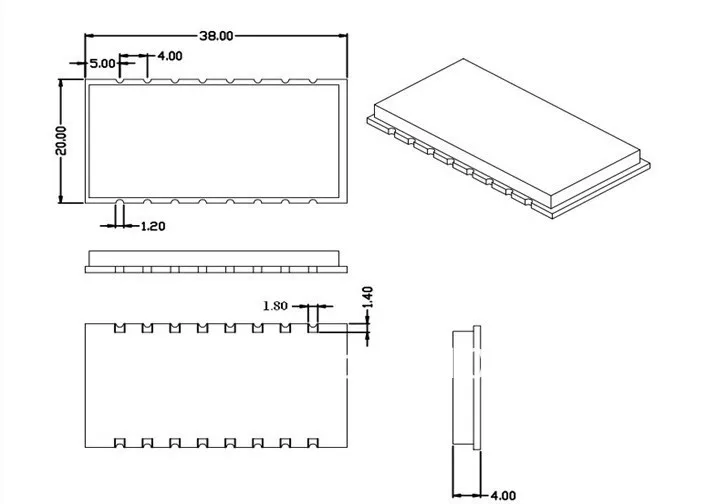

Pin-определения

Описание продукта:

1

Набор

Режим конфигурации позволяет (низкий, чтобы войти в режим конфигурации, оставить открытым или подключить высокий уровень для выхода из режима конфигурации) действителен, когда CS Pin высокий или оставить открытым.

2

CS

Модуль позволяет работать (Потяните низко, чтобы модуль мог войти в режим сна, оставьте открытым или подключите высокий уровень, чтобы модуль мог войти в обычный рабочий режим)

3

Txled

Светодиодные лампы для Tx индикатор

4

RXLED

Светодиодные лампы для Rx индикатор

5

NC

Свободных

6

7

11

12

8

GND

Подключен к провода заземления

10

13

9

Муравей

Антенна (50 Ом Коаксиальная антенна)

14

VCC

Подключен к положительному источнику питания (Типичный 5 В)

15

TXD/A

TXD / 485 A модуля и подключение к внешнему RXD / 485 B

16

RXD/B

RXD / 485 B модуля и подключение к внешнему TXD / 485 A

Механизм измерения

Параметры конфигурации

После нажатия на [Set] Pin SV650 войдет в режим конфигурации. Затем пользователи могут задать параметры по ПК или клиентом'SСобственное устройство с интерфейсом UART. Параметры, которые могут быть изменены, включают радиочастотный канал, скорость передачи данных по воздуху, выходную мощность, скорость передачи данных, бит данных, стоп-бит, паритет, идентификатор сети и Идентификатор узла. Клиент свяжется с соответствующим инженером по продажам для протокола связи. Ниже приведен интерфейс программного обеспечения ПК для конфигурации.

Параметр

Вариант

Значение по умолчанию

Частота

433 МГц полоса

433,92 МГц

470 МГц полоса

470,92 МГц

868 МГц полоса

868,92 МГц

915 МГц полоса

915,92 МГц

Канал

1-40 по европейскому стандарту

20

Воздушный скорость передачи данных

1200/2400/4800/9600/14400/19200/38400/57600/76800/115200 бит

9600

Выходная мощность уровня

0 ~ 7 уровня

      7

UART скорость передачи данных

1200/2400/4800/9600/14400/19200/38400/57600/76800/115200 бит

9600

Данных UART бит

7,8,9

     8

UART стоп-бит

1,2

    1

UART паритет

Nooddeven

Нет
