Панель управления нагревом электромагнитной индукции 5000 Втнагреватель электромагнитной индукции

Панель управления электромагнитным нагревом 5000 Вт

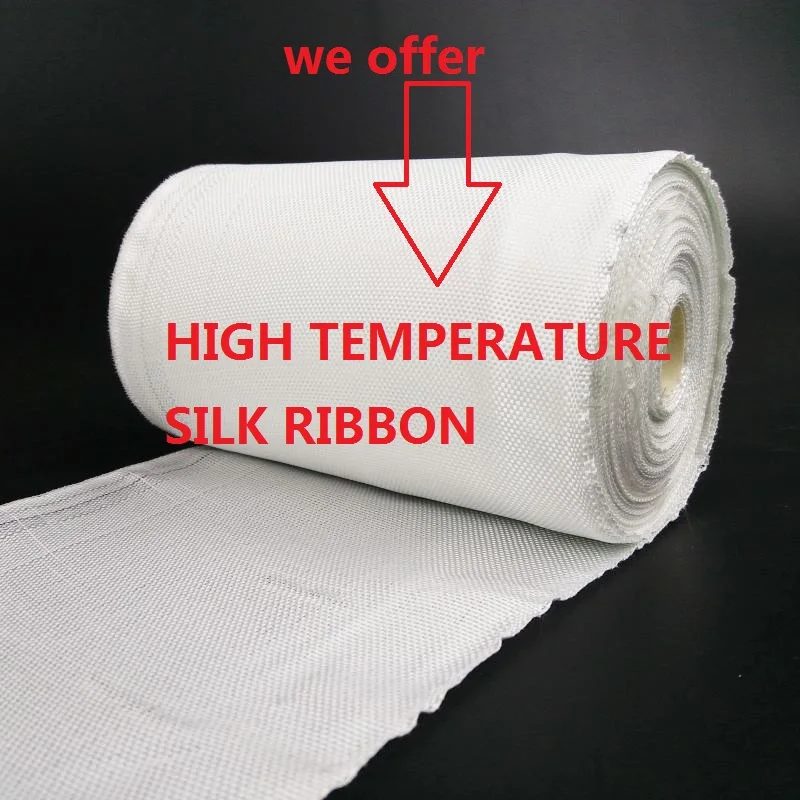

Мы можем предложить высокотемпературную индукционную катушку,Высокотемпературный хлопок,Высокая температура

Шелковая лента тоже, добро пожаловать, чтобы отправить запрос!

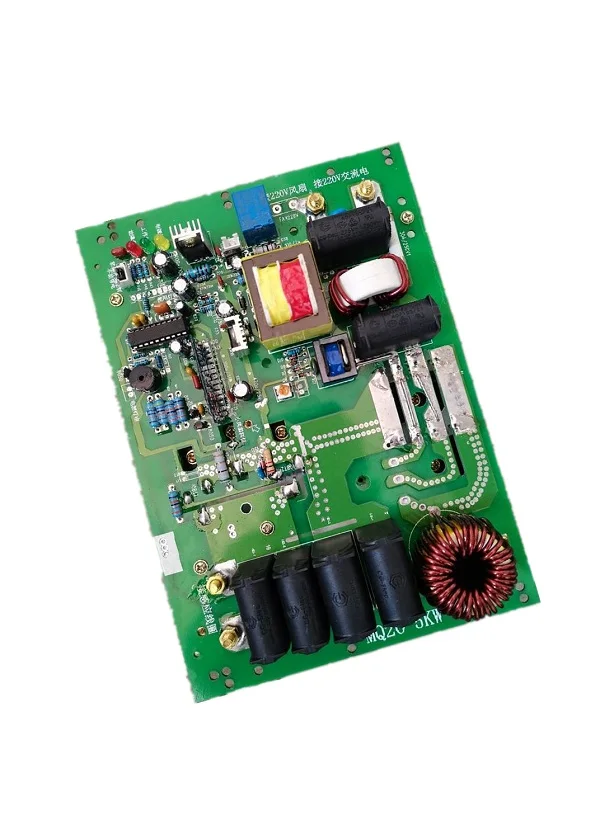

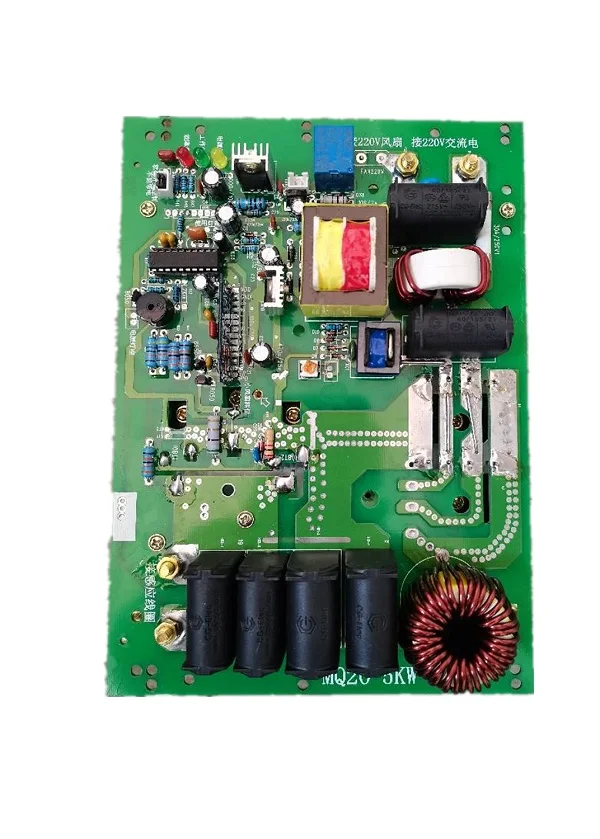

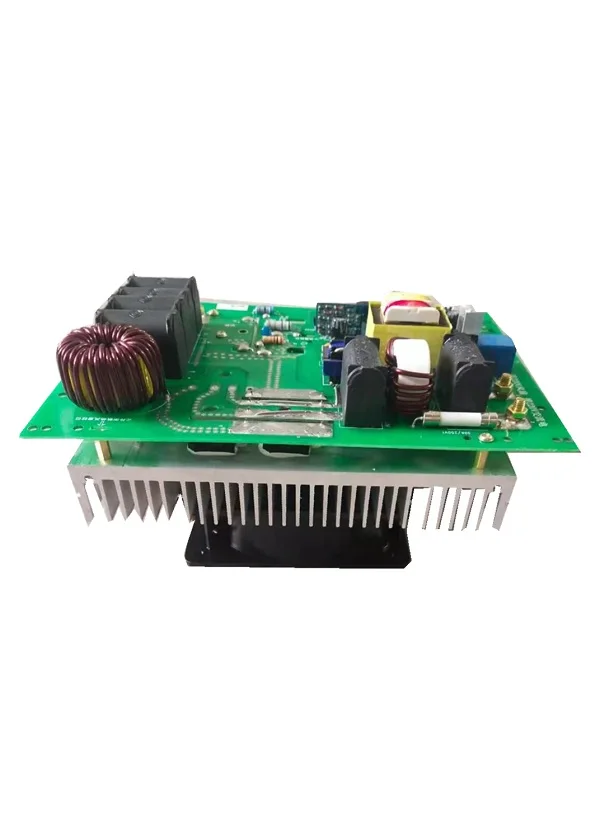

5 кВт материнская плата нагревателя Технические параметры: 1: Размеры: 219*160*160 (Д * Ш * В) 2: Рабочее напряжение: 220 В 3: мощность (регулируемая): 3000-5000 Вт 4: индуктивность нагрузки: 70 ± 10uh 5: эффективность преобразования> 90% 6: Рабочая частота: 20-25 кГц 7: Рабочая температура: от-10 до + 50 градусов 8: Режим работы: непрерывное нагревание 9: Langchong защита-+ 1500 В 10: анти-беспорядок: 4000 в

11: индукционная катушка для установки нагревательного элемента 16 - 20 мм (хлопковая изоляция прессована толщиной эпоксидных досок) 12: множество комплектов катушек и намоток в том же нагревательном элементе, обоюдное расстояние катушки более 10 см.

5,0 кВт инструкции по подключению

Три лампы, для «питания» и «работы» и «неисправности». «Мощность» и «работа» в нормальных условиях работы в светильник. Лампа "неисправность". Когда ошибка произошла в производстве электроэнергии, лампа с блестящей лампой.

Источник питания 220 В, подключенный к столбам «220 В вход питания», независимо от их нулевой линии доступа.

Катушка, соединенная в «OUT1» «OUT2», на двух клеммах винта затянет.

4. Заводская плата для источника питания может работать, «переключатель» разъем имеет Короткий маршрут (черный) будет это гнездо короткого замыкания. Также можно аккуратно обговорить ручкой под «переключателем» гнездом короткой линии (черный), будет двухъядерный онлайн-линия штепсельный конец к «разъему переключателя», С другой стороны, две вилки часто открывают два контакта термостата, подключаются к вводу в эксплуатацию.

5 кВт Электромагнитная нагревательная панель инструкции и вопросы, требующие внимания

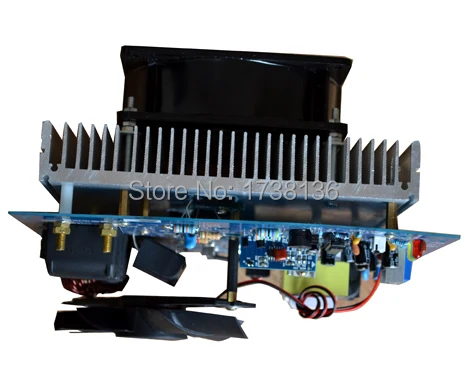

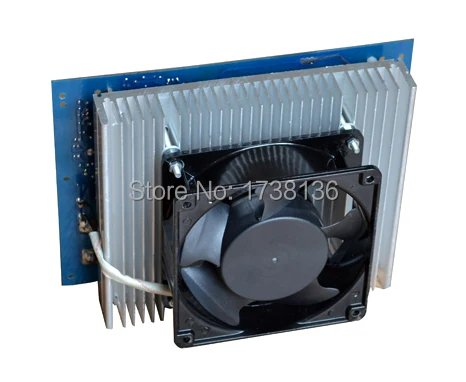

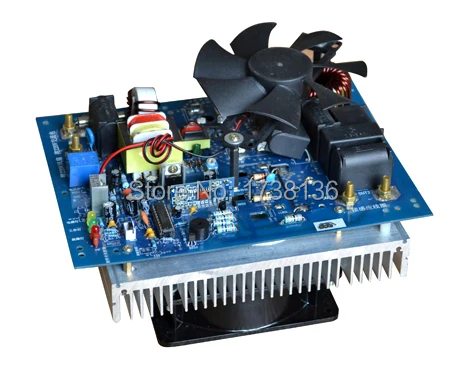

1. Требования к шкафу управления: поскольку главный контроллер имеет высокое напряжение, устройства с большим током, поэтому его следует устанавливать в шкафу управления, снова через изоляционный провод с устройствами с нагревательной катушкой, контроллер температуры и подключение к источнику питания. Чтобы защитить тело человека, не прикасайтесь к живым частям, вызванным электрическим током. Сам контроллер производит тепло, поэтому блок управления может сделать воздушность, чтобы облегчить отведение тепла. Поверхность компонентов 5 кВт из-за дроссельного радиатора и дополнительного вентилятора постоянного тока DC12V, пожалуйста, отправьте вентилятор, закрепленный на двух фиксированных столбах на плате, вентилятор штепсельной вилки к плате реле FAN12V рядом с двухъядерным гнездом.

2, требования к нагревательной катушке: потому что компания в настоящее время только для того, чтобы предоставить клиентам основную контрольную панель, поэтому контроллер должен также и другие аксессуары, такие как нагревательная катушка, сочетающаяся в сочетании. Контроллер в соответствии с различной мощностью использует различные соответствующие катушки, предлагаем 5 кВт принять 10 квадратных изоляции высокотемпературного провода вокруг системы. Общие для круговой катушки, вокруг нагревательных объектов на индуктивности L для 80 + 10 uh (с победой BICTOR6243 + таблица измерения индуктивности, чтобы вокруг измерения на мускулах пушки, Примечание: общая круглая спираль 23 круга, в зависимости от различных кругов диаметр пушки, чтобы хватать при фактическом использовании. )

3, нагревательная катушка медного покрытия: нагревательная катушка, В соответствии с конкретными требованиями пользователей медно-плакированная должна гарантировать, что та же сердечник нагревательной катушки вокруг, чтобы купить с параметрами. Каждая группа между катушкой и катушкой держит расстояние более 60 мм.

4, нагревательная катушка и нагреваемые металлические предметы в зависимости от расстояния: поверхность нагревательной катушки к нагреваемому металлу на поверхности объекта расстояние отличается в зависимости от ширины катушки для регулировки. 5 кВт контроллер катушки на расстояние от нагреваемого металлического объекта в зависимости от диаметра трубы для регулировки, диаметра трубы, чем больше расстояние ближе. Чем меньше диаметр трубы, тем дальше расстояние. Общее: 15-22 мм. Если расстояние после нескольких часов может вызвать контроллер из-за особенностей работы и лихорадки, и даже вызвать жареную трубку питания; Когда расстояние слишком большая мощность будет постепенно уменьшаться и не может регулироваться, это является причиной защиты от давления цепи защиты.

5. Режим подключения: контроллер может подключаться к электричеству при использовании, также может управляться термостатом, как правило, открытые контакты.

A, использование электрической загрузки: источника питания 220 В через изоляционные провода к передней линии контроллера и клемме нулевой линии; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). Установка для производства электрической плиты используется.

B, обычно открытые контакты управления термостатом использование: источника питания 220 В через изоляционные провода к фронтальной линии контроллера и нулевой линии терминала; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). С ручкой аккуратно под "переключателем" гнездо короткой линии (черный), будет двухъядерный онлайн линии конец вилки "переключатель гнездо, С другой стороны два штекера получили нормально открытые контакты термостата, подключитесь к пробному использованию.

Примечание: контакт термостата не допускается или другого высокого напряжения с утилитарной системой.

C, летучая мышь онлайн использование: когда нужно быть контролируемым термостатом контактирует много частей доски в то же время работать, чтобы остановить в то же время, первое, что вы хотите, чтобы убедиться, что кусок платы в качестве материнской платы просто выбрать a (), а затем использовать онлайн-линию (Два основных провода, две головки с 2 гнездами) будет хост-плата «Управление вице-платой», а другой-вице-плата «контроль напряжения», если вы хотите подключить больше вице-плат, пожалуйста, используйте онлайн-линию в соответствии с вышеуказанным уровнем уровня может быть подключен, а именно вице-панель» Вице-Плата управления "и другой a вице-плата" контроль напряжения"
