2500 кВт, 220 Вт, в, высокочастотная панель управления электромагнитным нагревом

Панель управления электромагнитным нагревом 2500 Вт

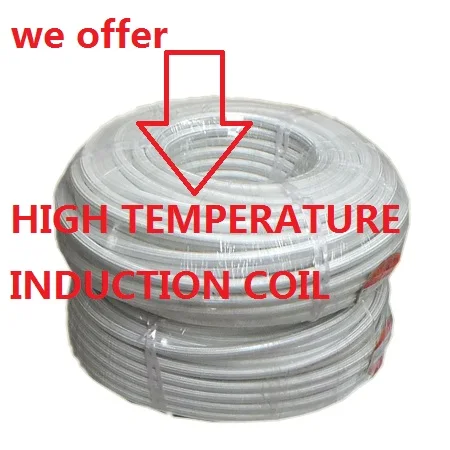

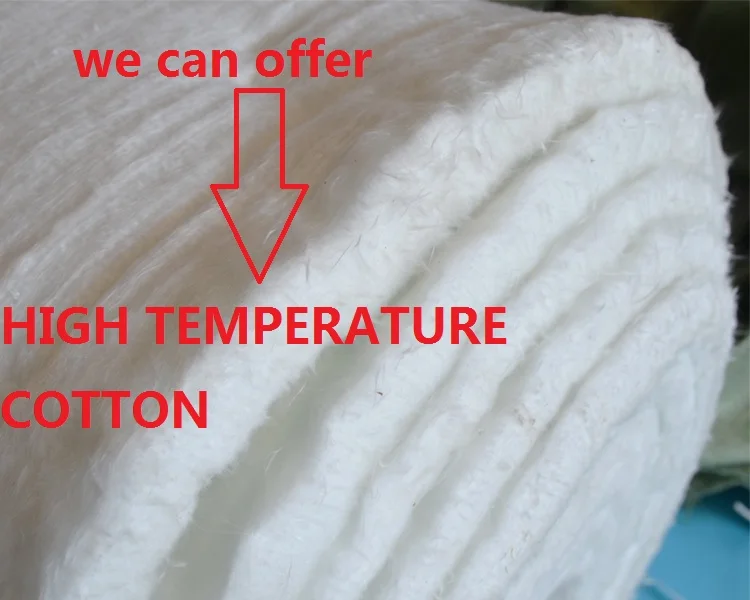

Мы можем предложить высокотемпературную индукционную катушку, высокотемпературный хлопок, высокотемпературную

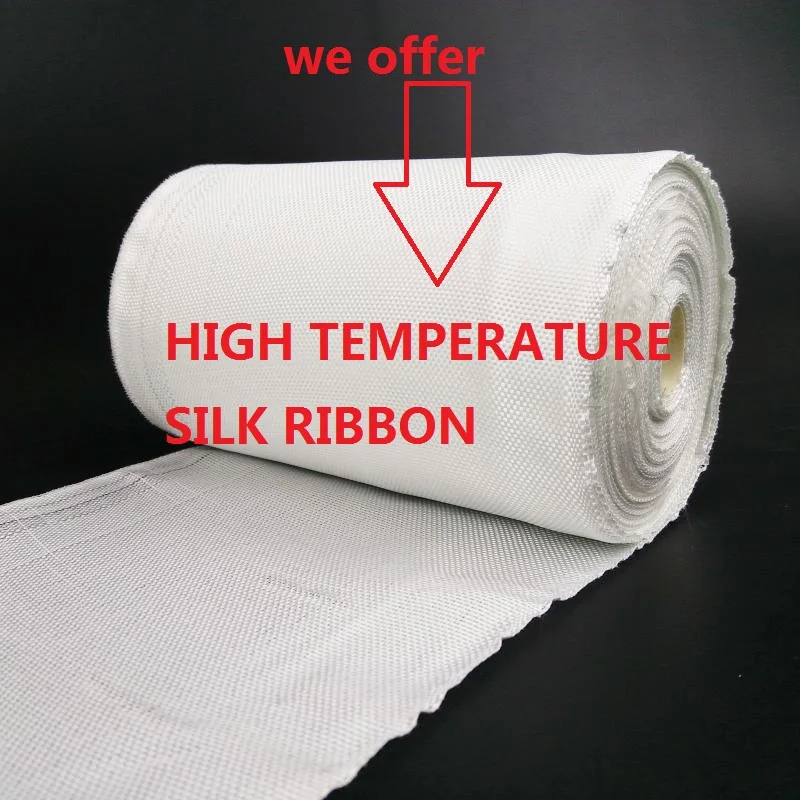

Шелковая лента тоже, добро пожаловать на запрос!

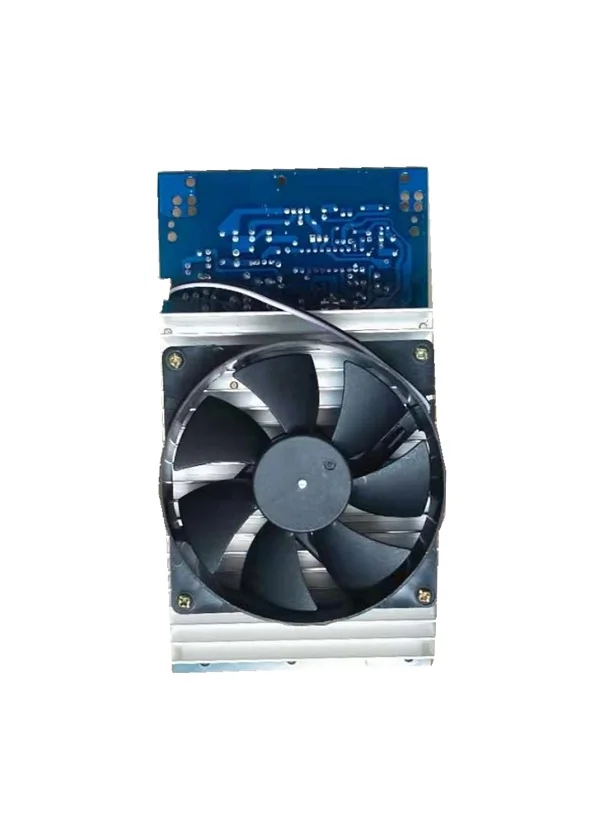

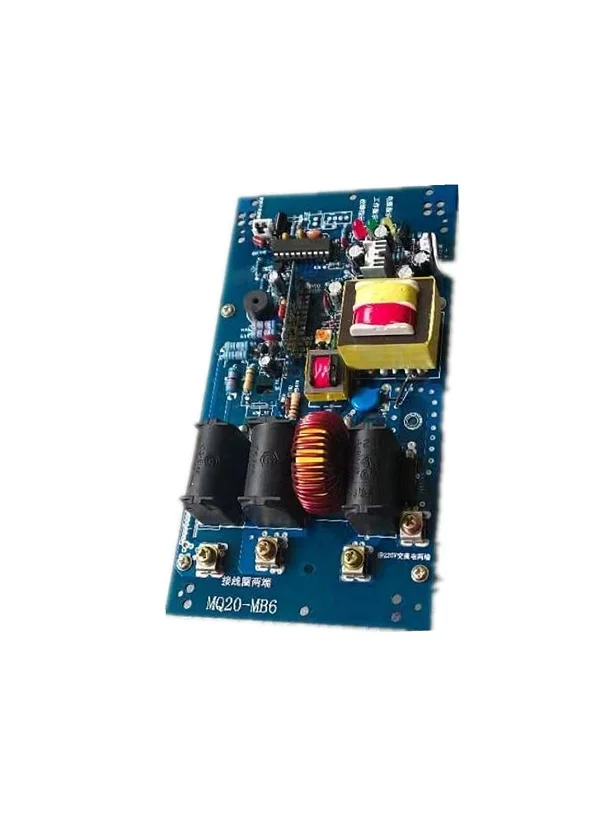

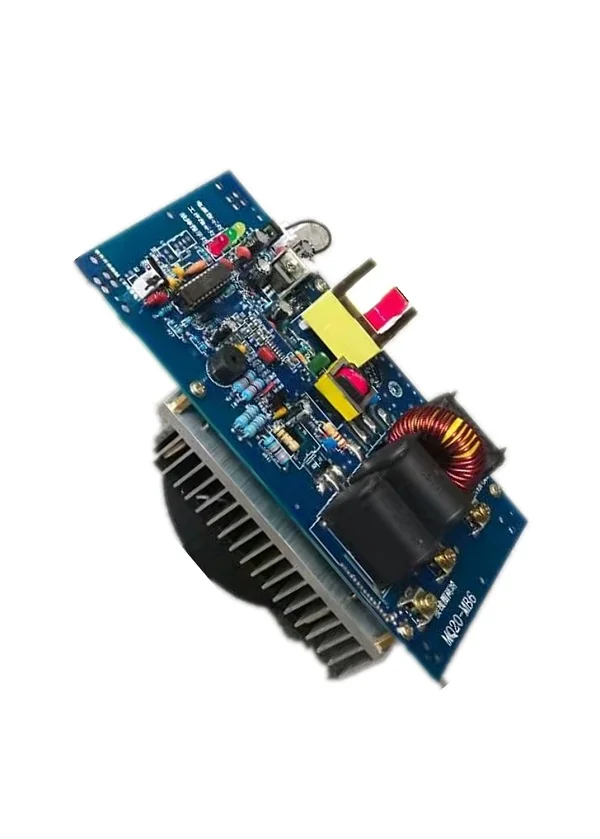

Технические параметры материнской платы нагревателя 2,5 кВт1: Размеры: 220*136*60 (Д * Ш * В)2: Рабочее напряжение: 220 В3: мощность (регулируемая): 2100-2500 Вт4: индуктивность нагрузки: 120 мкГн5: КПД преобразования> 90%6: Рабочая частота: 20-25 кГц7: Рабочая температура: от-10 градусов до + 50 градусов8: Режим работы: непрерывный нагрев9: защита Langchong-+ 1500 В10: защита от помех: 4000 в11: индукционная катушка для установки нагревательного элемента от 16 - 20 мм (хлопковая изоляция прессована с толщиной эпоксидных плат)12: множество наборов катушек и намоток на один и тот же нагревательный элемент, взаимное расстояние катушки более 10 см.

Инструкции по электромагнитной нагревательной панели 2,5 кВт и вопросы, требующие внимания

1. Требования к шкафу управления: из-за того, что основная панель управления нагревается алюминием с высоким давлением, плата использует большие устройства тока, поэтому при использовании должна быть установлена в шкафу управления, снова через изоляционный провод с устройствами нагревательной катушки, регулятором температуры и подключением источника питания. Для защиты человеческого тела не прикасайтесь к живым частям, вызванным поражением электрическим током. Сам контроллер будет производить тепло, поэтому блок управления может производить воздушность, чтобы облегчить отвод тепла.

2. Требования к нагревательной катушке: Поскольку в настоящее время компания предоставляет только основную плату управления, эта плата управления также должна быть совмещена с другими аксессуарами, такими как нагревательная катушка. Контроллер в соответствии с различной мощностью использует разные соответствующие катушки, рекомендуется использовать 2 кВт четыре квадрата высокотемпературной изоляционной проволоки вокруг системы. Обычно для круглой катушки, вокруг нагревательных объектов на индуктивности L для 140 + 20 мкГн (с таблицей измерения индуктивности victory BICTOR6243 +, вокруг измерений на пушечных намордниках, Примечание: круглая спираль, как правило, около 30 кругов, в зависимости от того, имеют разные круги диаметр пушечных намордников, чтобы схватить в реальном использовании. )

3. Нагревательная катушка с медным покрытием: нагревательная катушка, В соответствии с особыми требованиями пользователей, покрытые медью, должны гарантировать, что один и тот же сердечник нагревательной катушки должен соответствовать параметрам. Каждая группа между катушкой и катушкой держится на расстоянии более 50 мм.

4. Нагревательная катушка и нагреваемые металлические предметы в требованиях к расстоянию: поверхность нагревательной катушки к нагреваемому металлу на поверхности объектного расстояния отличается в зависимости от ширины катушки для регулировки. 2 кВт контроллер катушки на расстоянии от нагретого металлического объекта в соответствии с различным диаметром трубы для регулировки, диаметр трубы, чем больше расстояние ближе. Чем меньше диаметр трубы, тем дальше расстояние. Общий: от 17 до 22 мм. Если расстояние после нескольких часов может вызвать изменение характеристик работы и повышение температуры и даже вызвать жареную трубку питания; Когда расстояние слишком большое, мощность постепенно уменьшается и не может регулироваться, это причина защиты цепи защиты от давления.

5, 2 кВт Электромагнитный способ подключения панели нагрева: Этот контроллер может подключаться к электричеству при использовании, также может управляться нормально открытыми контактами термостата.

A, использование электрической загрузки: источника питания 220 В через изоляционные провода для передней линии контроллера и нулевой клеммы; катушка проволочных клемм, подключенных к клеммам катушки контроллера (должен контактировать). Используется Заводская пластина для электроэнергии.

B. Использование нормально открытых контактов управления термостатом: источника питания 220 В через изоляционные провода для передней линии контроллера и клеммы нулевой линии; катушка проволочных клемм, подключенных к клеммам катушки контроллера (должен контактировать). Мягко вставляется с ручкой под гнездом «Мягкий переключатель» короткой линии (черный), будет двухъядерным онлайн-линией, а конец штекера для «управления» с мягким разъемом переключателя, С другой стороны, два штекера получили нормально открытые контакты термостата, подключаются к пробному использованию.

Примечание: контакт термостата не допускается или другое Высокое напряжение с коммунальной системой.

C, летучая мышь онлайн использование: когда необходимо управлять термостатом, контакты многих частей платы одновременно работают, чтобы остановить одновременно, первое, что вы хотите убедиться, что кусок платы в качестве материнской платы, чтобы просто выбрать (), затем используйте онлайн-линию (Два жильных провода, две головки с 2-ядерными вилками) будет принимать плату «контроль платы вице», а другая плата «контроль напряжения», если вы хотите подключить больше типов плат, используйте онлайн-линию в соответствии с уровнем выше, который можно подключить, а именно плату типов» Вице-плата управления "и другая вице-плата" контроль напряжения ", такой уровень 1 и уровень.
